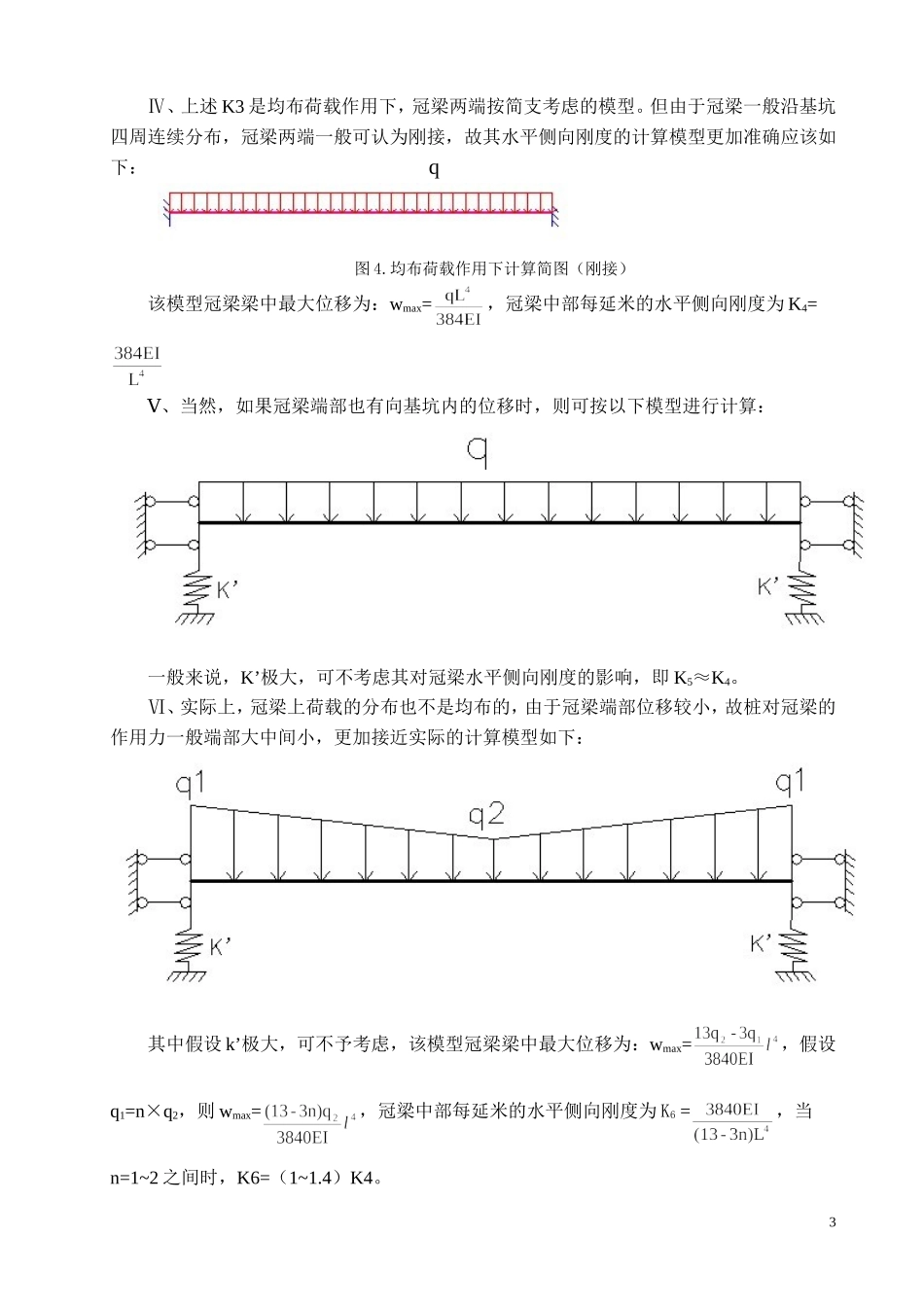

基坑冠梁水平侧向刚度的讨论李兆源广东永基建筑基础有限公司广东省佛山市顺德区528000中图分类号：U443文献标识码：A文章编号：摘要：本文讨论冠梁的水平侧向刚度对基坑的作用原理及模型，根据不同的模型建立不同的公式，并采用ANSYS分析软件对不同边长的冠梁在是否有拉锚的情况下进行计算，分析不同公式的精确程度及应用范围，并对冠梁对基坑的作用提出指导性结论。关键词：冠梁；水平侧向刚度Abstract:thispaperdiscussesthehorizontallateralstiffnesscrownbeamoffoundationpitofmechanismandthemodel,accordingtodifferentmodelsetupdifferentformula,andbyusingtheANSYSanalysissoftwaretodifferentfieldsinthechampionsleague,anchorbeamwhetherthecalculation,analysisofthedifferentformulaprecisiondegreeandthescopeofapplication,andthebeamtothefoundationpitofcrownputforwardsomeguidingconclusion.Keywords:crownbeam;Horizontallateralstiffness在现有的基坑设计计算理论中，没有明确如何考虑冠梁或者腰梁对支护结构的作用，但实际上，特别是在面积和边长度较小的基坑中，冠梁却起非常大的作用，甚至光靠冠梁，不需要内支撑或锚杆，就可以实现基坑支护的效果。因此，冠梁对支护结构的影响应该考虑到基坑支护结构的设计和计算中，这个思想在某些设计软件中体现，例如理正深基坑设计软件，冠梁的作用通过设置一个“冠梁水平侧向刚度”的参数来参与到支护结构内力计算中。Ⅰ、其计算模型是在支护桩（墙）顶冠梁位置增加一个弹簧，弹簧的刚度等于冠梁的水平侧向刚度。其中，冠梁的水平侧向刚度通过以下公式进行计算：图1.水平侧向刚度计算简图（1）式中：K：冠梁水平侧向刚度估算值（MN/m）；1a：桩、墙位置（m）；L：冠梁长度（m）；EI：冠梁截面刚度（MN.m2）；其中I表示截面对X轴的惯性矩。图2.集中力作用下计算简图其计算公式是根据结构力学公式，K的意义就是假设在支护桩（墙）在a点位置产生单位位移时，冠梁对桩顶产生的反力F。为了偏安全考虑，一般采用a=L/2位置的K值，因为这个位置K值最小，即K1。冠梁对于支护结构的作用是有条件的，冠梁刚度是否起作用关键是看冠梁两端是否有有效的约束，保证冠梁两端基本上不发生向坑内的位移，若不能保证，例如冠梁两端不连续或基坑仅单边有冠梁，此时冠梁的水平侧向刚度应为0。Ⅱ、以上是理正深基坑计算软件对冠梁的水平侧向刚度的计算模型和计算公式。但是，按照上述模型采用结构力学方法复算，上述公式是有错误的，其冠梁水平侧向刚度值应为：，而不是，冠梁中点位置的水平侧向刚度应为：K2。Ⅲ、以上K1和K2是采用集中力模型的两个结果，应该说K2才是这个模型的正确结果。集中力模型仅考虑了一根桩和整条冠梁的相互作用，而没有考虑冠梁下其它桩的作用，因此上述冠梁刚度的集中力模型是存在着极大问题的。冠梁的水平侧向刚度不是仅给所要计算的那条桩提供的，而是对冠梁下面所有的桩提供的，因此计算冠梁水平侧向刚度时，应考虑所有支护桩对冠梁的作用，其计算模型如下图：图3.均布荷载作用下计算简图（简支）其中q为支护结构对冠梁的荷载（近似为均布），q=F/d（F为支护桩对冠梁的作用力，假设相同，d为支护桩间距）。根据结构力学公式，冠梁梁中最大位移为：wmax=，冠梁中部每延米的水平侧向刚度为K3=。2qFⅣ、上述K3是均布荷载作用下，冠梁两端按简支考虑的模型。但由于冠梁一般沿基坑四周连续分布，冠梁两端一般可认为刚接，故其水平侧向刚度的计算模型更加准确应该如下：图4.均布荷载作用下计算简图（刚接）该模型冠梁梁中最大位移为：wmax=，冠梁中部每延米的水平侧向刚度为K4=Ⅴ、当然，如果冠梁端部也有向基坑内的位移时，则可按以下模型进行计算：一般来说，K’极大，可不考虑其对冠梁水平侧向刚度的影响，即K5≈K4。Ⅵ、实际上，冠梁上荷载的分布也不是均布的，由于冠梁端部位移较小，故桩对冠梁的作用力一般端部大中间小，更加接近实际的计算模型如下：其中假设k’极大，可不予考虑，该模型冠梁梁中最大位移为：wmax=，假设q1=n×q2，则wmax=，冠梁中部每延米的水平侧向刚度为K6=，当n=1~2之间时，K6=（1~1....
