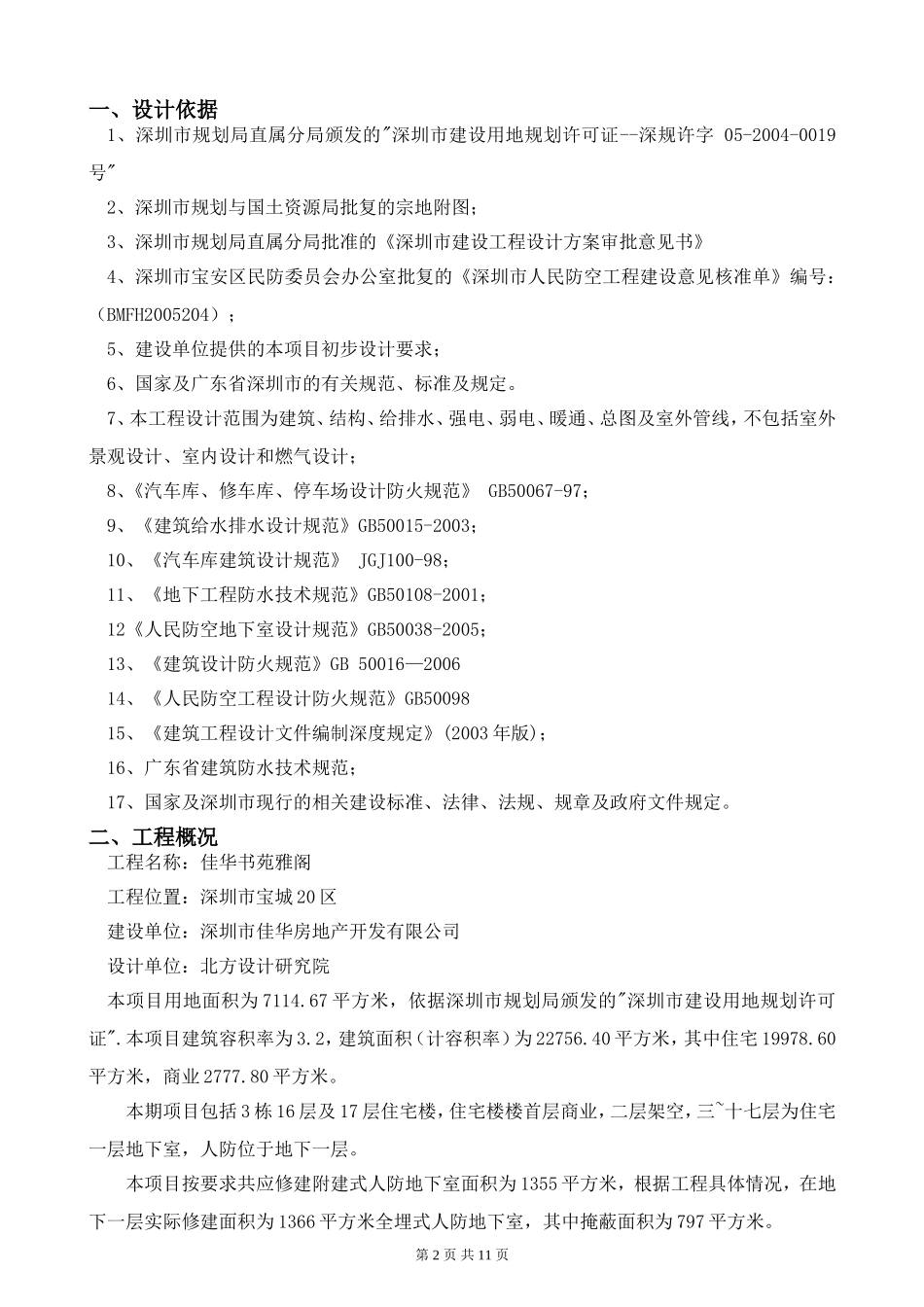

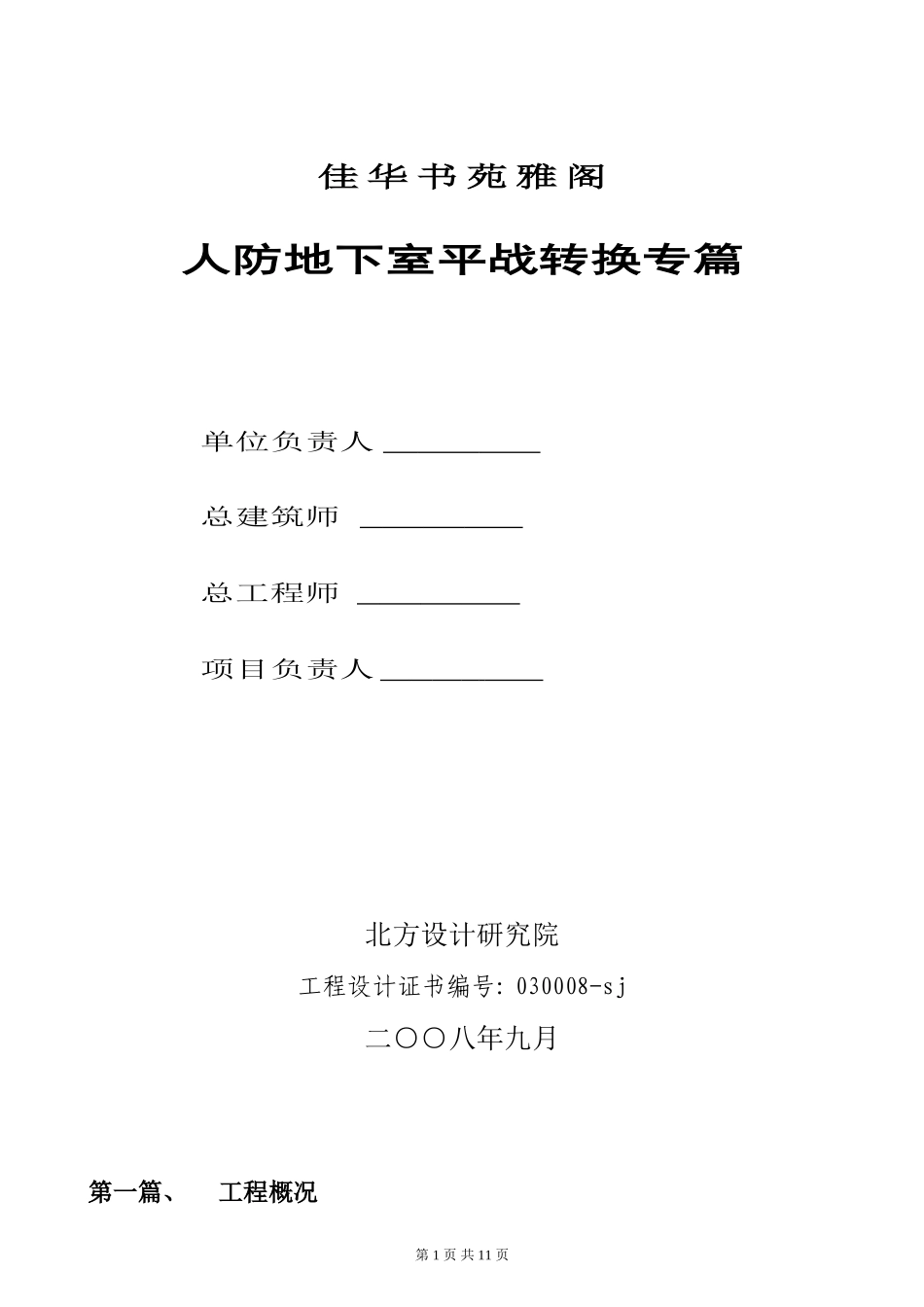

佳华书苑雅阁人防地下室平战转换专篇单位负责人总建筑师总工程师项目负责人北方设计研究院工程设计证书编号:030008-sj二○○八年九月第一篇、工程概况第1页共11页一、设计依据1、深圳市规划局直属分局颁发的"深圳市建设用地规划许可证--深规许字05-2004-0019号"2、深圳市规划与国土资源局批复的宗地附图；3、深圳市规划局直属分局批准的《深圳市建设工程设计方案审批意见书》4、深圳市宝安区民防委员会办公室批复的《深圳市人民防空工程建设意见核准单》编号：（BMFH2005204）；5、建设单位提供的本项目初步设计要求；6、国家及广东省深圳市的有关规范、标准及规定。7、本工程设计范围为建筑、结构、给排水、强电、弱电、暖通、总图及室外管线，不包括室外景观设计、室内设计和燃气设计；8、《汽车库、修车库、停车场设计防火规范》GB50067-97；9、《建筑给水排水设计规范》GB50015-2003；10、《汽车库建筑设计规范》JGJ100-98；11、《地下工程防水技术规范》GB50108-2001；12《人民防空地下室设计规范》GB50038-2005；13、《建筑设计防火规范》GB50016—200614、《人民防空工程设计防火规范》GB5009815、《建筑工程设计文件编制深度规定》(2003年版)；16、广东省建筑防水技术规范；17、国家及深圳市现行的相关建设标准、法律、法规、规章及政府文件规定。二、工程概况工程名称：佳华书苑雅阁工程位置：深圳市宝城20区建设单位：深圳市佳华房地产开发有限公司设计单位：北方设计研究院本项目用地面积为7114.67平方米，依据深圳市规划局颁发的"深圳市建设用地规划许可证".本项目建筑容积率为3.2，建筑面积（计容积率）为22756.40平方米，其中住宅19978.60平方米，商业2777.80平方米。本期项目包括3栋16层及17层住宅楼，住宅楼楼首层商业，二层架空，三~十七层为住宅一层地下室，人防位于地下一层。本项目按要求共应修建附建式人防地下室面积为1355平方米，根据工程具体情况，在地下一层实际修建面积为1366平方米全埋式人防地下室，其中掩蔽面积为797平方米。第2页共11页本单项人防工程包括一个六级二等人员掩蔽防护单元，六级二等人员掩蔽所防化等级为丙级.本人防工程人员掩蔽所中每个防护单元划分三个抗爆单元，相邻抗爆单元之间设置抗爆隔墙，抗爆隔墙壁均临战时堆垒500厚粗砂砂袋.三、民防设置要求防空地下室设计抗力级别为甲类核6级，人员掩蔽部防化级别为丙级。四、建筑分类及使用年限本建筑为二类高层，50年以上；五、设计标高、单位及定位建筑定位详见总平面图；本工程坐标系采用深圳市独立坐标系；高程采用黄海高程系；本工程是0.000相当于绝对标高17.00m；地下室层高为4.1米，结构梁高底净高最小3.200米。六、防护单位、防爆单元技术经济指标建筑面积（㎡）掩蔽面积（㎡）掩蔽人数（人）抗力等级第一防护单元（二等人员掩蔽所）1366797797六级七、防水设计防水等级为一级。地下室外墙，底板及顶板采用S8抗掺泥凝土自防水加外防水层两道防水设防八、防空警报房位于住宅大楼屋顶，面积10平方米。九、在设有滤毒通风的进风口附近均设置有使用面积不小于6平方米的防化值班室。第二篇、平战转换说明第一节、平战转换预留项目分四部分一、防护设备1、防护单元出入口1)人防工程工划分一个防护单元。防护单元为二等人员掩蔽所，每个防护单元划分三个抗爆单元，每个防护单位设有室外主要入口，次要出入口，人防疏散满足每100人疏散宽度为0.30米，每樘门人数不超过700人。2)平时出入口及孔口的临战封堵做法：（详见07FJ02第112~127页）①防护密闭门，临战时关闭②防水材料密闭层③堆土层第3页共11页④装粗砂砂袋一皮堆垒到洞口+200处，最薄处2503)相邻防护单元隔墙孔口的临战封堵做法：（详见07FJ02第112~127页）①封堵钢板GB1竖向密闭排，上下与预埋件焊牢上下间隙不大于2②防水材料密闭层4)相邻抗爆单元单元之间设置抗爆隔墙，隔墙连通口设置抗爆挡墙，抗爆隔墙和抗爆挡墙临战时砌筑，采用最小500厚粗砂砂袋砌筑，其高度不小于1.8米。5)人防顶板部分无顶板预留孔口。6)防护密闭楼板无预留孔口及后加柱。7)防护密闭门和密闭门活门槛的构配件应一次性完成，在竣工验收合格后拆下妥善...
