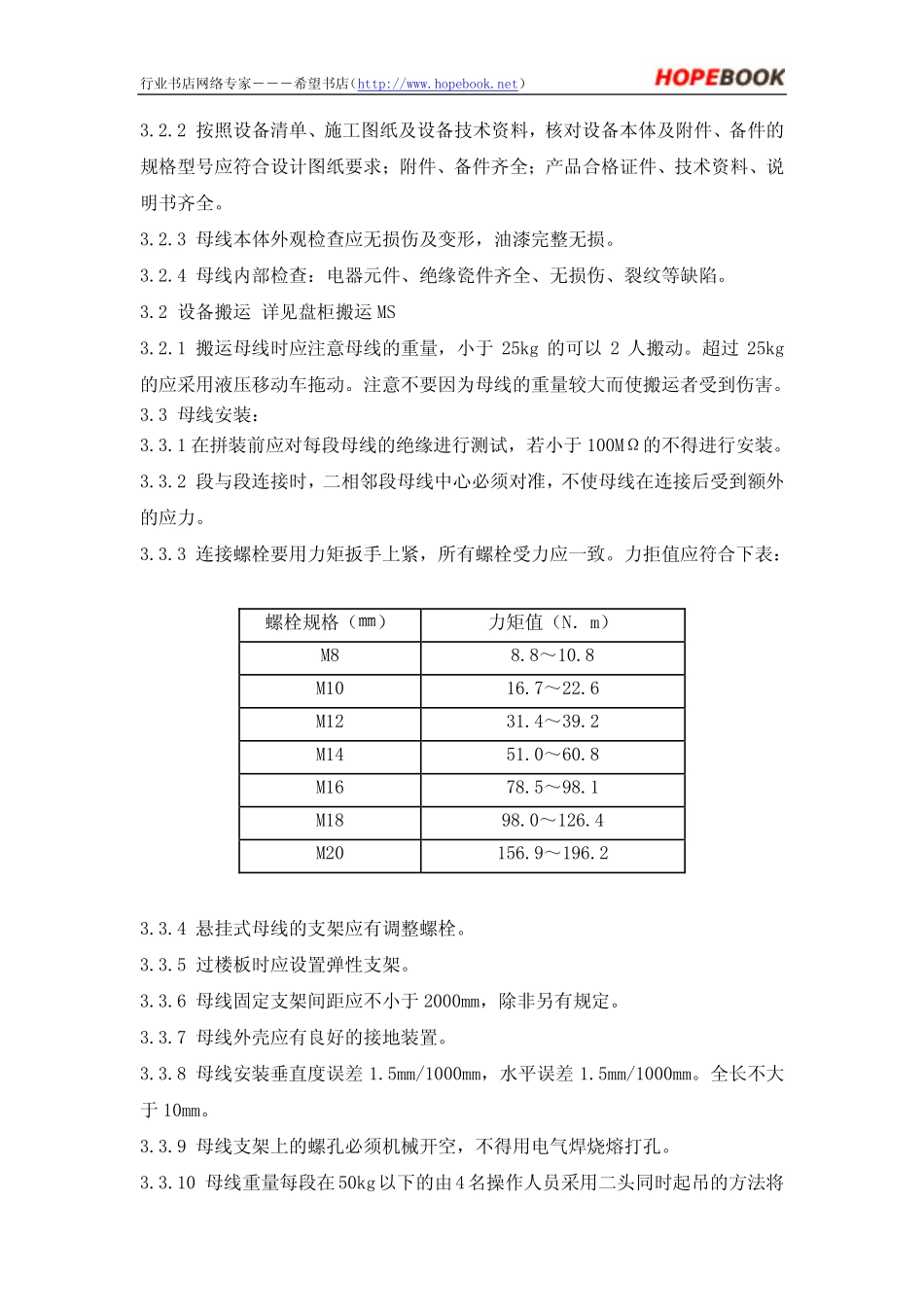

行业书店网络专家―――希望书店（http://www.hopebook.net）母线桥安装1.范围本施工方案适用于ZGD在INVISTAT75SM6&SM7项目中400V母线桥的安装工程。2.施工准备2.1设备及材料要求：2.1.1设备及材料符合INVISTA招标文件的技术标准，符合设计要求，并有出厂合格证。设备应有铭牌，并注明厂家名称，附件、备件齐全。2.1.2安装使用的材料：2.1.2.1钢材应镀锌无明显锈蚀，并有材质证明。2.1.2.2紧固件使用镀锌螺丝、螺母、垫圈、弹簧垫、地脚膨胀螺栓。2.2主要机具：2.2.1搬运机具：手推液压车。2.2.2安装工具:电锤、套筒、螂头、螺丝刀、搬手、墨斗等。2.2.3检验工具：水平尺、钢直尺、钢卷尺、吸尘器、线坠等。2.3作业条件：2.3.1土建施工条件：2.3.1.1土建工程施工标高、尺寸、结构及埋件均符合设计要求。2.3.1.2墙面、屋顶修饰完毕，无漏水，门窗玻璃安装完，门上锁。2.3.1.3室内地面工程完毕、场地干净、道路畅通。2.3.2施工图纸、技术资料齐全。技术、安全、消防措施落实。2.3.3设备、材料齐全，并运至现场。3操作工艺3.1工艺流程：支架预制支架安装设备开箱检查设备搬运母线拼装母线接地线安装母线检验调整送电运行验收3.2设备开箱检查：3.2.1ZGD和业主相关人员共同进行，并做好检查记录。行业书店网络专家―――希望书店（http://www.hopebook.net）3.2.2按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。3.2.3母线本体外观检查应无损伤及变形，油漆完整无损。3.2.4母线内部检查：电器元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。3.2设备搬运详见盘柜搬运MS3.2.1搬运母线时应注意母线的重量，小于25kg的可以2人搬动。超过25kg的应采用液压移动车拖动。注意不要因为母线的重量较大而使搬运者受到伤害。3.3母线安装：3.3.1在拼装前应对每段母线的绝缘进行测试，若小于100MΩ的不得进行安装。3.3.2段与段连接时，二相邻段母线中心必须对准，不使母线在连接后受到额外的应力。3.3.3连接螺栓要用力矩扳手上紧，所有螺栓受力应一致。力拒值应符合下表：螺栓规格（㎜）力矩值（N．m）M88.8～10.8M1016.7～22.6M1231.4～39.2M1451.0～60.8M1678.5～98.1M1898.0～126.4M20156.9～196.23.3.4悬挂式母线的支架应有调整螺栓。3.3.5过楼板时应设置弹性支架。3.3.6母线固定支架间距应不小于2000mm，除非另有规定。3.3.7母线外壳应有良好的接地装置。3.3.8母线安装垂直度误差1.5mm/1000mm，水平误差1.5mm/1000mm。全长不大于10mm。3.3.9母线支架上的螺孔必须机械开空，不得用电气焊烧熔打孔。3.3.10母线重量每段在50kg以下的由4名操作人员采用二头同时起吊的方法将行业书店网络专家―――希望书店（http://www.hopebook.net）母线吊到相应的支架上。3.3.11母线重量每段在50kg以上的，则需另用DN40钢管搭设三角起重架用神仙葫芦将母线吊至支架上。3.3.12无法立三脚起重架的则在相应安装位置的建筑顶部固定一支架，安放神仙葫芦，吊装母线。4质量标准4.1保证项目：母线内母排的导电接触面必须接触紧密。用力矩扳手紧固。检验方法：实测与检查安装记录。4.2基本项目：4.2.1油漆完整均匀，表面清洁，母线内部不遗留任何杂物。检验方法：观察检查。4.2.2母线与母线、母线与设备的连接处密封胶圈连续完整，压实均匀紧密。检验方法：观察检查。4.3允许偏差项目：母线安装的允许偏差和检验方法见表。项次项目允许偏差（mm）检验方法1每米垂直度1.5吊线、尺量检查2每米水平度1.5拉线、尺量检查3母线安装全长10拉线、尺量检查5成品保护5.1设备运到现场后，暂不安装就位，应及时用苫布盖好，并把苫布绑扎牢固，防止设备风吹、日晒或雨淋。5.2设备搬运过程中，不许将设备倒立，防止设备油漆、电器元件损坏。6质量记录6.1产品合格证。6.2设备材料进货检验记录。6.3母线安装记录。7安全注意事项7.1进入现场的操作人员必须经INVISTA安全部门培训并持牌。行业书店网络专家―――希望书店（http://www.hopebook.net）7.2工人进入施工现场，个人防护用品（PPE）必须齐备，应严格遵守国家、INVISTA的安全规定。7....
