精密机械设计实验指导书2VIP免费

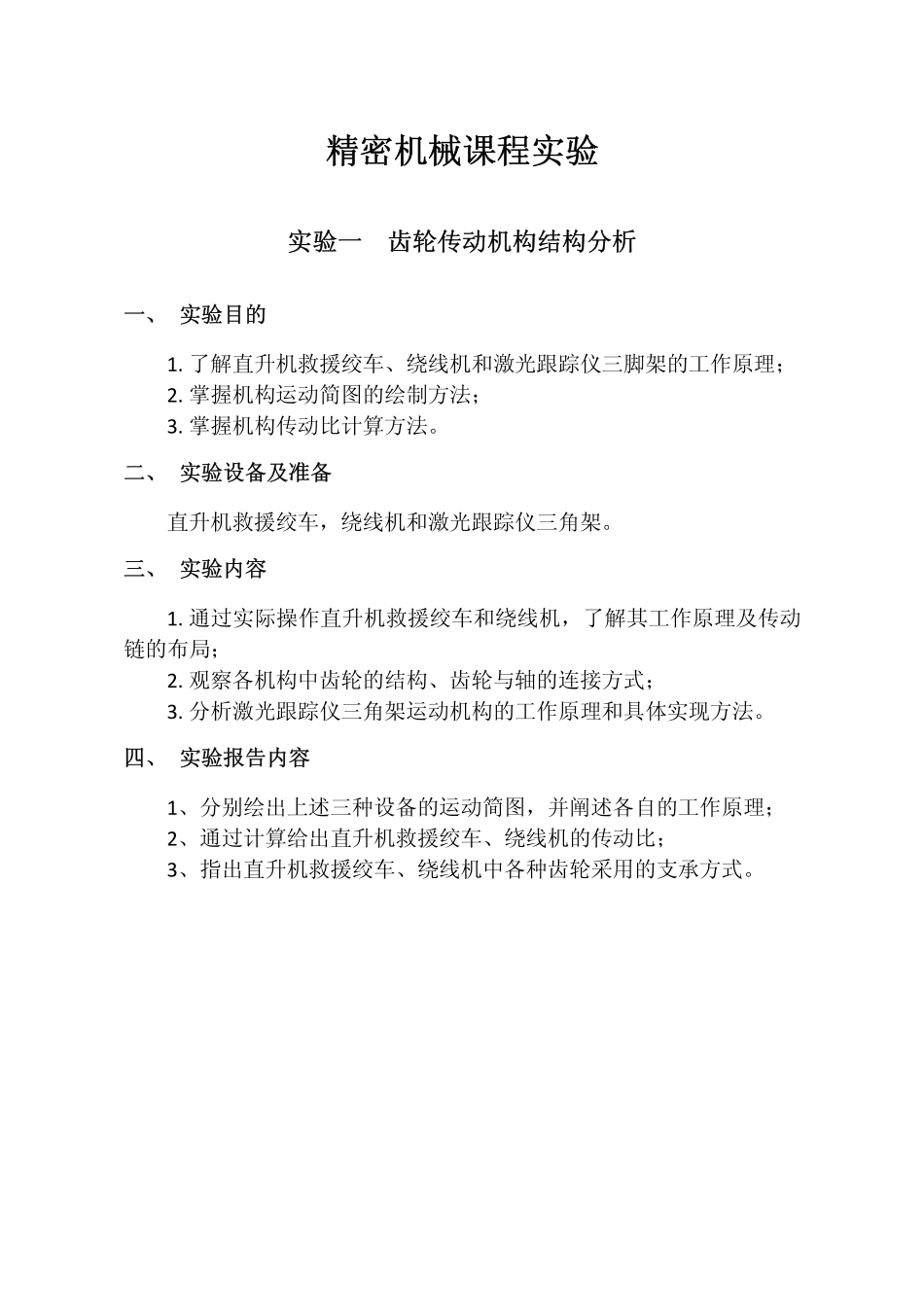

精密机械课程实验实验一齿轮传动机构结构分析一、实验目的1.了解直升机救援绞车、绕线机和激光跟踪仪三脚架的工作原理；2.掌握机构运动简图的绘制方法；3.掌握机构传动比计算方法。二、实验设备及准备直升机救援绞车，绕线机和激光跟踪仪三角架。三、实验内容1.通过实际操作直升机救援绞车和绕线机，了解其工作原理及传动链的布局；2.观察各机构中齿轮的结构、齿轮与轴的连接方式；3.分析激光跟踪仪三角架运动机构的工作原理和具体实现方法。四、实验报告内容1、分别绘出上述三种设备的运动简图，并阐述各自的工作原理；2、通过计算给出直升机救援绞车、绕线机的传动比；3、指出直升机救援绞车、绕线机中各种齿轮采用的支承方式。实验二导轨结构与运动分析一、实验原理导轨是可承受、固定、引导移动装置或设备并减少其摩擦的一种装置，其表面上的纵向槽或脊，用于导引、固定机器部件、专用设备、仪器等。导轨又可以称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。导轨的类型包括平导轨、圆柱型导轨、燕尾导轨、V型导轨等。二、实验目的了解精密仪器的导轨类型及结构，分析滑动导轨的间隙调整方法。三、实验设备及准备三角支架、光驱、百分表四、实验内容1、观察导轨在三角支架、光驱、百分表中的应用；2、分析三角支架中燕尾导轨的间隙调整方法；3、分析三角支架中圆柱导轨的防转结构；4、分析光驱中导轨的结构类型及作用。五、实验报告内容1、三角支架、光驱、百分表实验装置中的导轨有哪些类型？他们属于自封式还是力封式？2、画出三角支架中燕尾导轨的横截面图，并说明是如何调整间隙的？3、从防转精度和结构复杂程度，分析三角支架中圆柱导轨的防转结构方法。实验三百分表结构分析一、实验原理钟表式百分表是将测量杆的微小直线位移通过齿条、齿轮和齿轮的传动放大变为指针的角位移，从而在刻度盘上指示出相应的示值。二、实验目的1、了解百分表的结构及工作原理；2、熟悉课堂上所学的齿轮、导轨、弹性元件、联接和示值装置等零件在百分表中具体的应用及其结构形式，增强感性知识；3、学习仪表拆装技能及工具使用方法。三、实验设备及准备百分表及其他拆装工具四、实验步骤1、观察百分表的外观，了解百分表的使用方法，记下指针的初始位置；2、结合实物分析拆装顺序，在头脑中形成拆装顺序的完整概念；3、拧下百分表后盖上的螺钉，取下后盖，观察结构的传动关系，画出机构系统图，并结合思考题分析每个零件起到的作用。4、收拢固定外圈的弹簧卡圈的两个外伸端，顺着指针方向取下表盖，然后用起针镊子取下指针，再取下表盖和弹簧垫片。5、取下测量力弹簧和测量杆防转滑块，拧下固定下支撑的螺钉，即可取出机芯。6、完成思考题的全部要求；7、按照相反的顺序把拆下的零件一一装回。注意：1）安装支撑板时，应使游丝顶紧π/2；2）安装下支撑板时，应注意使下支撑板与外壳同轴；3）安装下支撑板时，应保证齿条与齿轮捏合的齿侧间隙；4）安装指针时，应保证对指针位置上的要求。五、装表质量检查1、测量杆移动需灵活，无卡滞现象；2、当测杆在自由状态时，指针应位于测量杆轴线上方15-25分度内；转数指针对准刻度盘时，大指针应位于测量杆轴线上方10个分度内；3、检查游丝是否顶紧；4、检查齿条与齿轮啮合的齿侧间隙应在0.01-0.06毫米之间。六、思考题1、表盘为什么要选旋转，旋转的导向面在何处？2、百分表中的齿条传动是升速传动还是降速传动？是力传动还是示数传动?3、哪一级齿轮的误差对百分表的示值误差影响最大？4、什么是空程误差？影响百分表空程误差的主要原因是什么？5、游丝的作用是什么？为什么它不安装在另外两根齿轮轴上？6、百分表的导轨为什么要防转？如何提高防转精度？7、如何提高导轨运动的灵活性？七、实验报告内容1、指出百分表的基本组成部分及其功用；2、画出百分表的传动系统图。八、注意事项1、实验前要认真阅读实验指导书；2、不要求拆的地方不得随意拆卸；3、拆下的零件要轻拿轻放在盒内，防止丢失和损坏。尤其要注意测力弹簧、游丝和指针。
