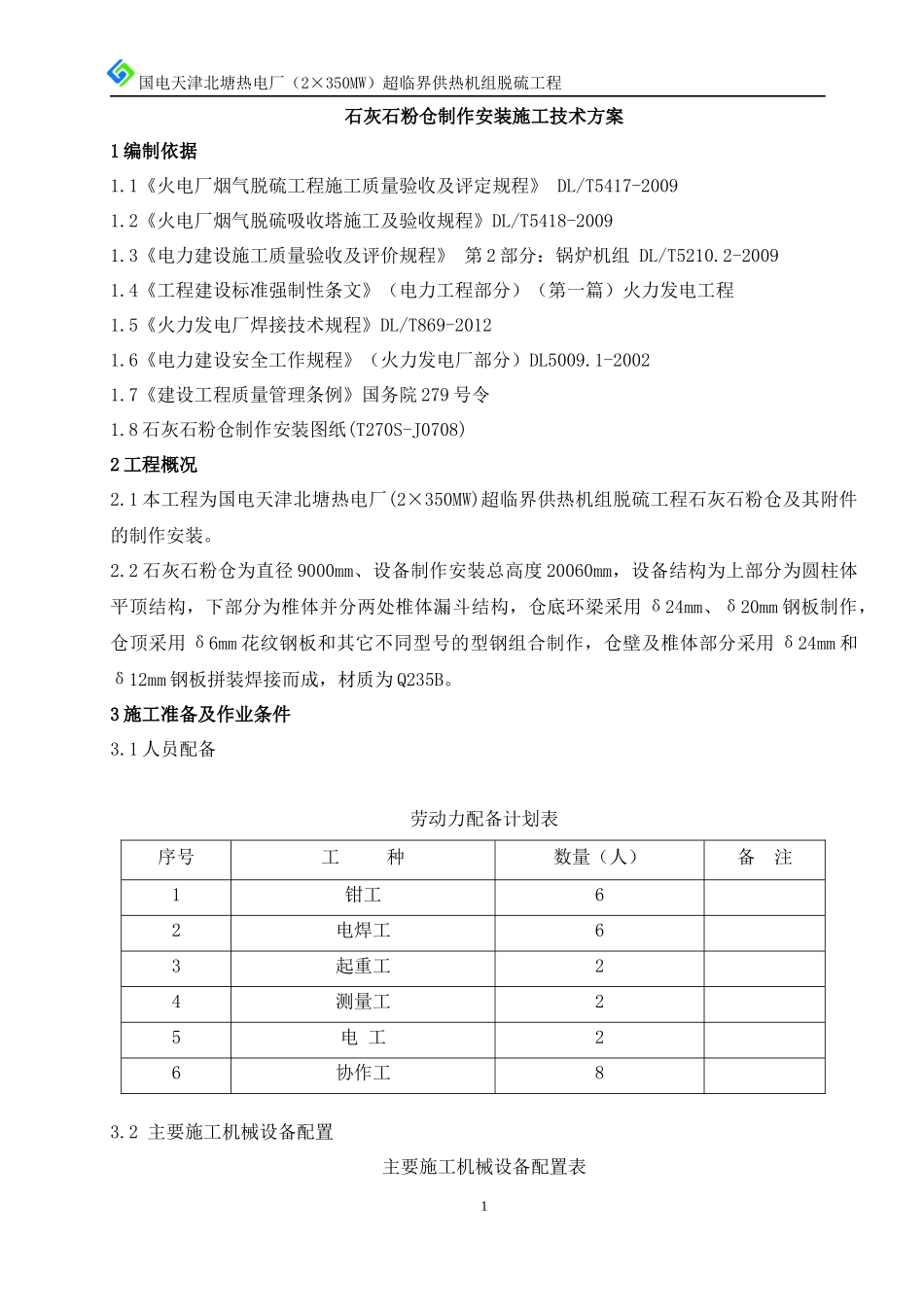

国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程石灰石粉仓制作安装施工技术方案1编制依据1.1《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20091.2《火电厂烟气脱硫吸收塔施工及验收规程》DL/T5418-20091.3《电力建设施工质量验收及评价规程》第2部分：锅炉机组DL/T5210.2-20091.4《工程建设标准强制性条文》（电力工程部分）（第一篇）火力发电工程1.5《火力发电厂焊接技术规程》DL/T869-20121.6《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20021.7《建设工程质量管理条例》国务院279号令1.8石灰石粉仓制作安装图纸(T270S-J0708)2工程概况2.1本工程为国电天津北塘热电厂(2×350MW)超临界供热机组脱硫工程石灰石粉仓及其附件的制作安装。2.2石灰石粉仓为直径9000mm、设备制作安装总高度20060mm，设备结构为上部分为圆柱体平顶结构，下部分为椎体并分两处椎体漏斗结构，仓底环梁采用δ24mm、δ20mm钢板制作，仓顶采用δ6mm花纹钢板和其它不同型号的型钢组合制作，仓壁及椎体部分采用δ24mm和δ12mm钢板拼装焊接而成，材质为Q235B。3施工准备及作业条件3.1人员配备劳动力配备计划表序号工种数量（人）备注1钳工62电焊工63起重工24测量工25电工26协作工83.2主要施工机械设备配置主要施工机械设备配置表1国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程3.3力能供应加工及组合现场具有完善的施工电源装置，供卷板机、电焊机、磨光机等机具器和电气设备使用；氧气、乙炔，准备充足以备施工。3.4施工场地布置石灰石粉仓制作与安装分两个场地进行，下料和卷板等加工件制作布置在组合加工厂进行，组合安装在现场即为石灰石粉仓安装现场。3.5作业条件3.5.1材料要求按图纸设计要求和材料计划内容采购，运至现场或加工厂并提供合格的质保书，材料经报检合格后方可使用。施工所用焊条、焊丝均应有质量保证书。3.5.2人员要求所有参与施工人员必须熟悉施工图纸，了解施工方法，知道相关质量标准以及施工中注意的安全事项；施工前接受详细的安全、技术交底。3.5.3土建要求2序号名称规格规格型号单位数量备注1汽车吊25吨台12拖车20吨台13卷板机25×2500台14电动倒链台85直流电焊机ZX500台46CO2保护焊机NBC-500台47自动火焰切割机CG1-30台28水准仪S3台19烘箱ZYH-20台110磨光机φ100台811电焊条保温桶个6122T-5T链条葫芦台6国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程基础经验收合格。4施工进度计划及要求计划工期：石灰石粉仓制作：2013.06.06～2013.06.30石灰石粉仓安装：2013.07.01～2013.07.285施工工序及方案5.1安装顺序：底部固定板安装——混凝土二次浇灌——环梁安装――第一层~第三层筒体安装——仓顶安装――提升仓顶及筒体――自上而下安装筒体壁板及加固圈组装——下部椎体安装——内部打磨清理——管道开口安装——最终封闭。5.2石灰石粉仓基础划线5.2.1对基础进行检查，检查基础的浇灌质量，基础的位置，标高和外形尺寸，应符合图纸、规范要求，并作出记录。5.2.2以业主提供的坐标为基准，划出基础中心线，标出中心点，并用墨线清楚地标记出来。5.2.3采用经纬仪，在基础上清晰地标出底部环形梁的就位位置以及00、900、1800、2700方位。5.3底部固定板和环形梁安装5.3.1底部固定板安装，按照土建预留地脚螺栓位置，铺设底部固定板，调整其与基础中心距离误差在±2㎜范围内，并调整环形梁的标高与水平度，使其偏差标高在±3㎜内，水平度在2㎜内。5.3.2底部固定板安装完成进行二次灌浆及表面处理，二次灌浆结束后，应立即清理固定板表面，以避免底板梁表面溅落的混凝土砂浆凝固后难以清理。5.3.3环形梁安装，将环形梁吊放至安装位置，调整环形梁位置，使其与基础中心距离误差在±2㎜范围内，并调整环形梁的标高与水平度，使其偏差标高在±3㎜内，水平度在2㎜内。5.3.4调整完毕后，将环形梁与底部固定板及垫板点焊，各环形梁间点焊并按焊接作业指导书进行焊接，焊接完毕后，复核尺寸是否变化。5.3.5在底板环形梁上表面画出塔内壁直径，并用洋冲冲铳眼标出00、900、1800、2700方位。5.3.6底部环形梁安装结束后，用洋冲冲铳眼作出环形梁中心00、90...
