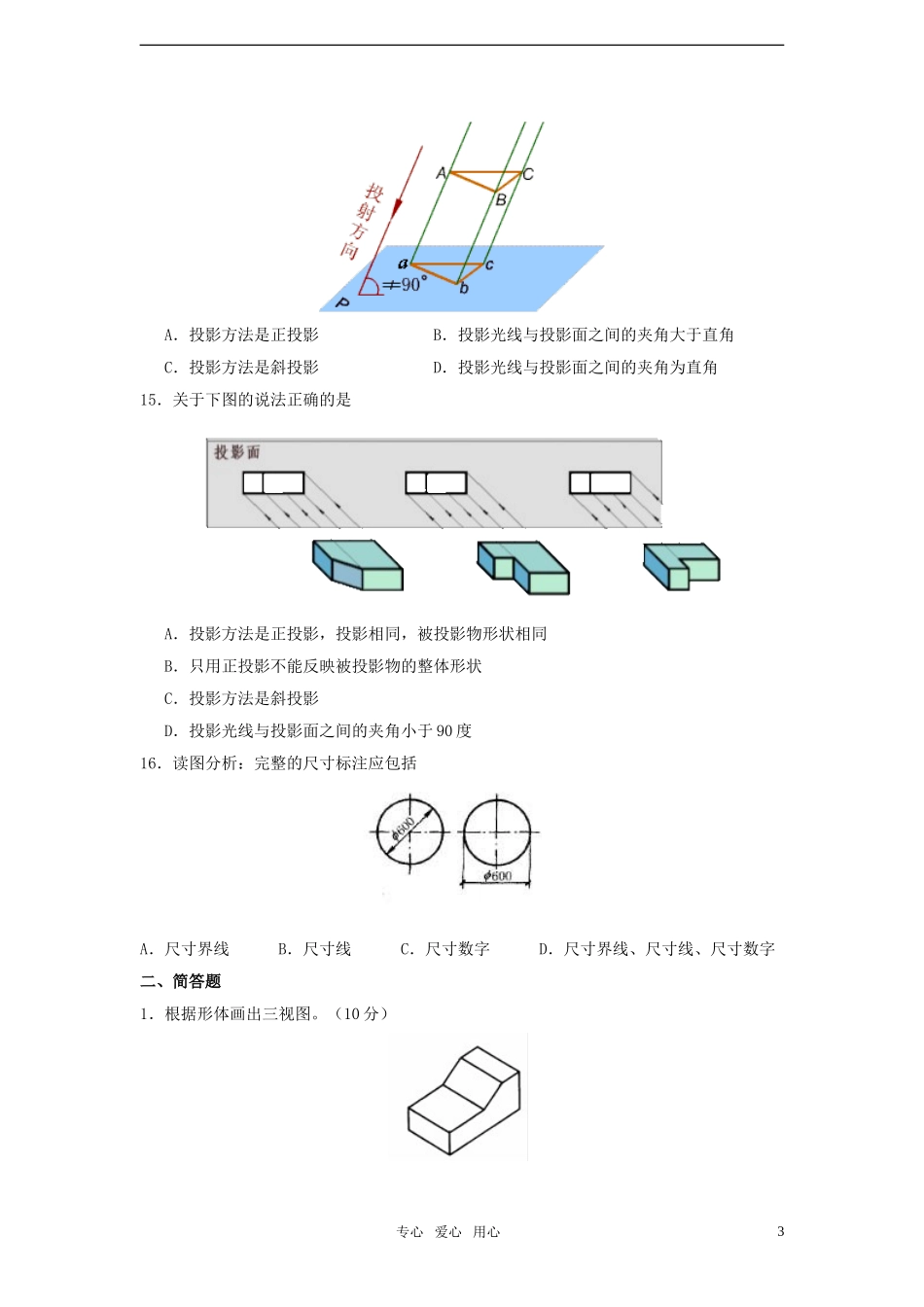

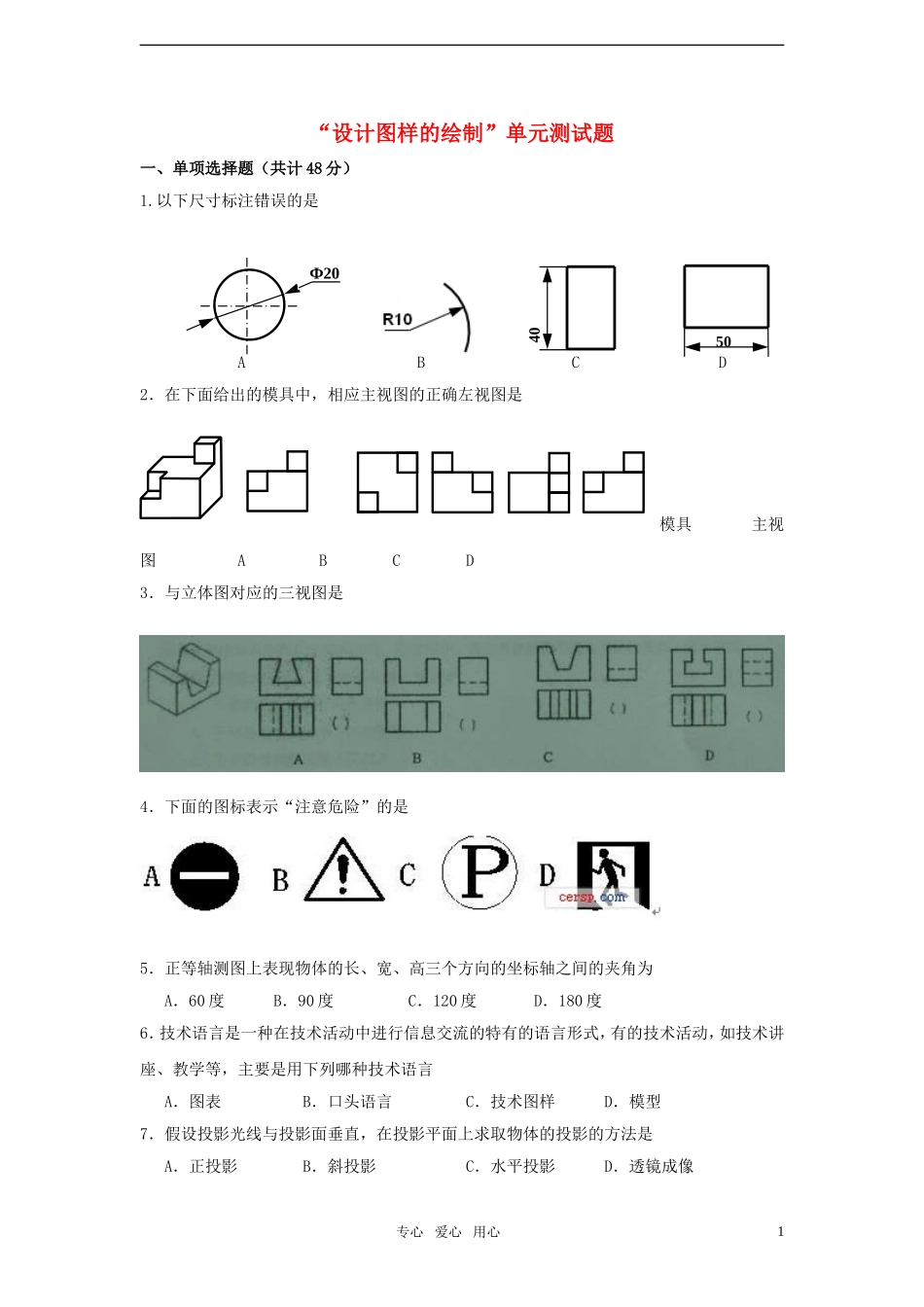

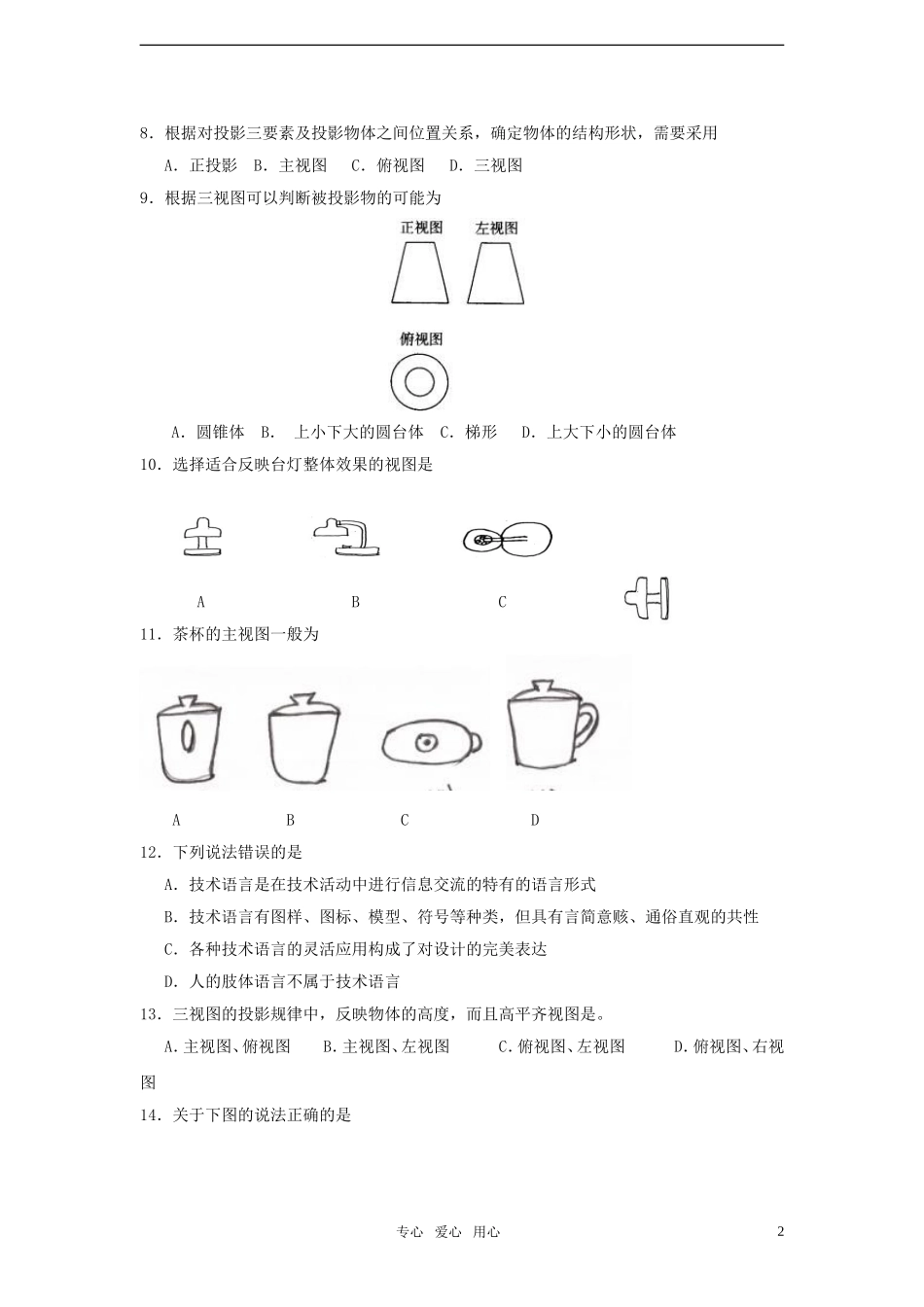

“设计图样的绘制”单元测试题一、单项选择题（共计48分）1.以下尺寸标注错误的是ABCD2．在下面给出的模具中，相应主视图的正确左视图是模具主视图ABCD3．与立体图对应的三视图是4．下面的图标表示“注意危险”的是5．正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间的夹角为A．60度B．90度C．120度D．180度6．技术语言是一种在技术活动中进行信息交流的特有的语言形式，有的技术活动，如技术讲座、教学等，主要是用下列哪种技术语言A．图表B．口头语言C．技术图样D．模型7．假设投影光线与投影面垂直，在投影平面上求取物体的投影的方法是A．正投影B．斜投影C．水平投影D．透镜成像专心爱心用心1Ф2040508．根据对投影三要素及投影物体之间位置关系，确定物体的结构形状，需要采用A．正投影B．主视图C．俯视图D．三视图9．根据三视图可以判断被投影物的可能为A．圆锥体B．上小下大的圆台体C．梯形D．上大下小的圆台体10．选择适合反映台灯整体效果的视图是ABCD11．茶杯的主视图一般为ABCD12．下列说法错误的是A．技术语言是在技术活动中进行信息交流的特有的语言形式B．技术语言有图样、图标、模型、符号等种类，但具有言简意赅、通俗直观的共性C．各种技术语言的灵活应用构成了对设计的完美表达D．人的肢体语言不属于技术语言13．三视图的投影规律中，反映物体的高度，而且高平齐视图是。A．主视图、俯视图B．主视图、左视图C．俯视图、左视图D．俯视图、右视图14．关于下图的说法正确的是专心爱心用心2A．投影方法是正投影B．投影光线与投影面之间的夹角大于直角C．投影方法是斜投影D．投影光线与投影面之间的夹角为直角15．关于下图的说法正确的是A．投影方法是正投影，投影相同，被投影物形状相同B．只用正投影不能反映被投影物的整体形状C．投影方法是斜投影D．投影光线与投影面之间的夹角小于90度16．读图分析：完整的尺寸标注应包括A．尺寸界线B．尺寸线C．尺寸数字D．尺寸界线、尺寸线、尺寸数字二、简答题1．根据形体画出三视图。（10分）专心爱心用心32．识图作图题根据立体图，完成主视图、俯视图。（共10分）3.设计题（15分）下雨天，同学们会带来各种各样的雨具。为了放好这些雨具，让教室更加整洁，需要在教室里放置一个雨具架。请从结构的稳定性、强度、材料、使用方法以及美观等方面综合考虑，设计一个雨具架，以方便放置雨具。（1）结合设计的一般过程写出设计思路。（5分）（2）用草图表达你的设计思想，并写出必要的说明。（7分）（3）从制作难易，实用，美观，成本,操作方便五个方面对你的方案进行评价(用作标图法3分）4．电子线路图是指用（）和（）组成的电子工程用的略图，包括（）、（）和（）等。在识读线路图的过程中，首先要认识线路图中的（），知道它所代表的元器件；其次要弄清楚元器件符号之间的（）；最后确定信号如何流通。专心爱心用心4苏教版必修一第六章“设计图样的绘制”单元测试题答案一、选择题序号12345678910111213141516答案CBCBCBADBBDDBCBD二、简答题1．根据形体画出三视图。专心爱心用心52．识图作图题根据立体图，完成主视图、俯视图。3．开放性答案即可。4．图形符号、线段、电路原理图、接线图、逻辑图、元器件符号、连接方式。专心爱心用心6
