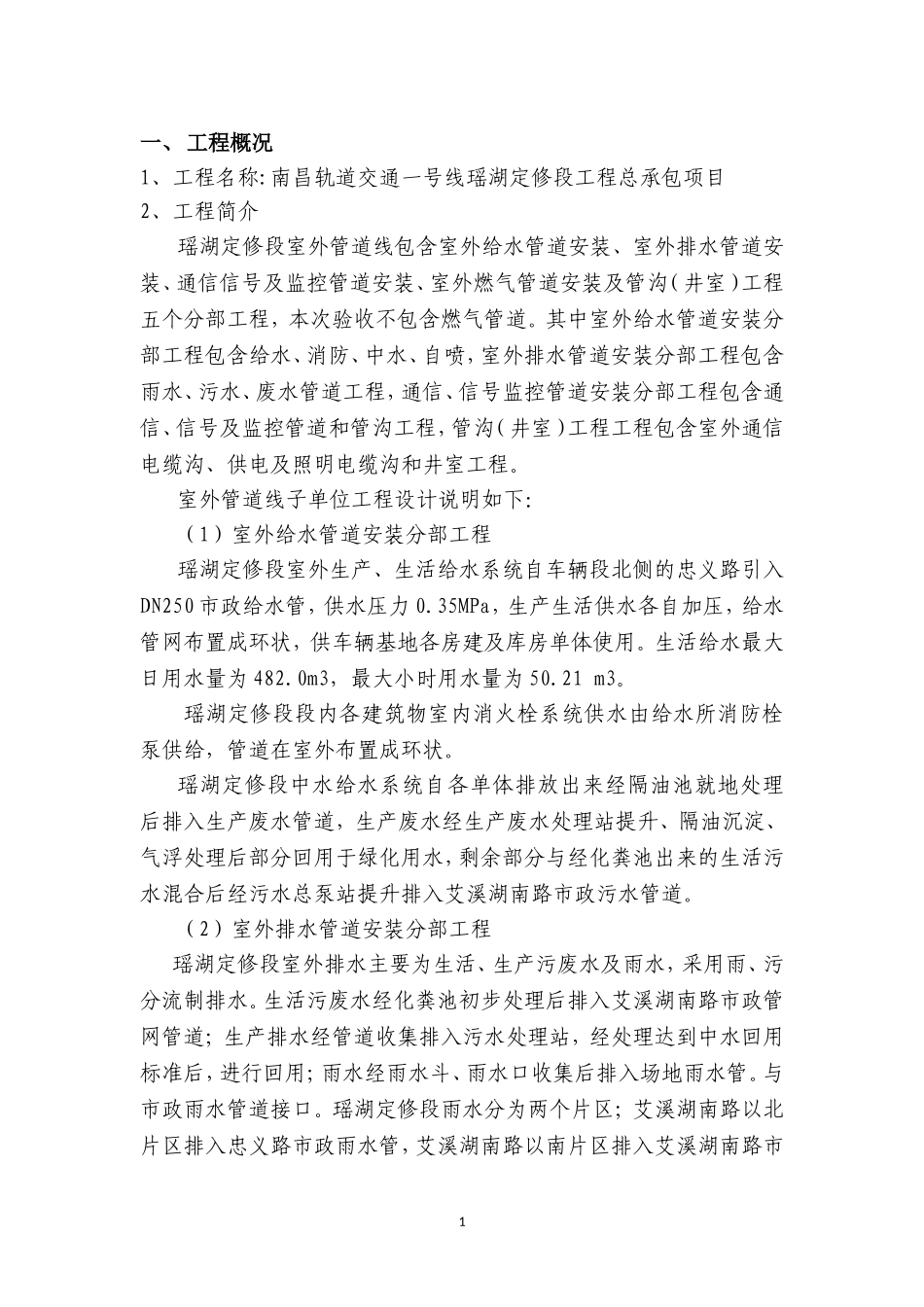

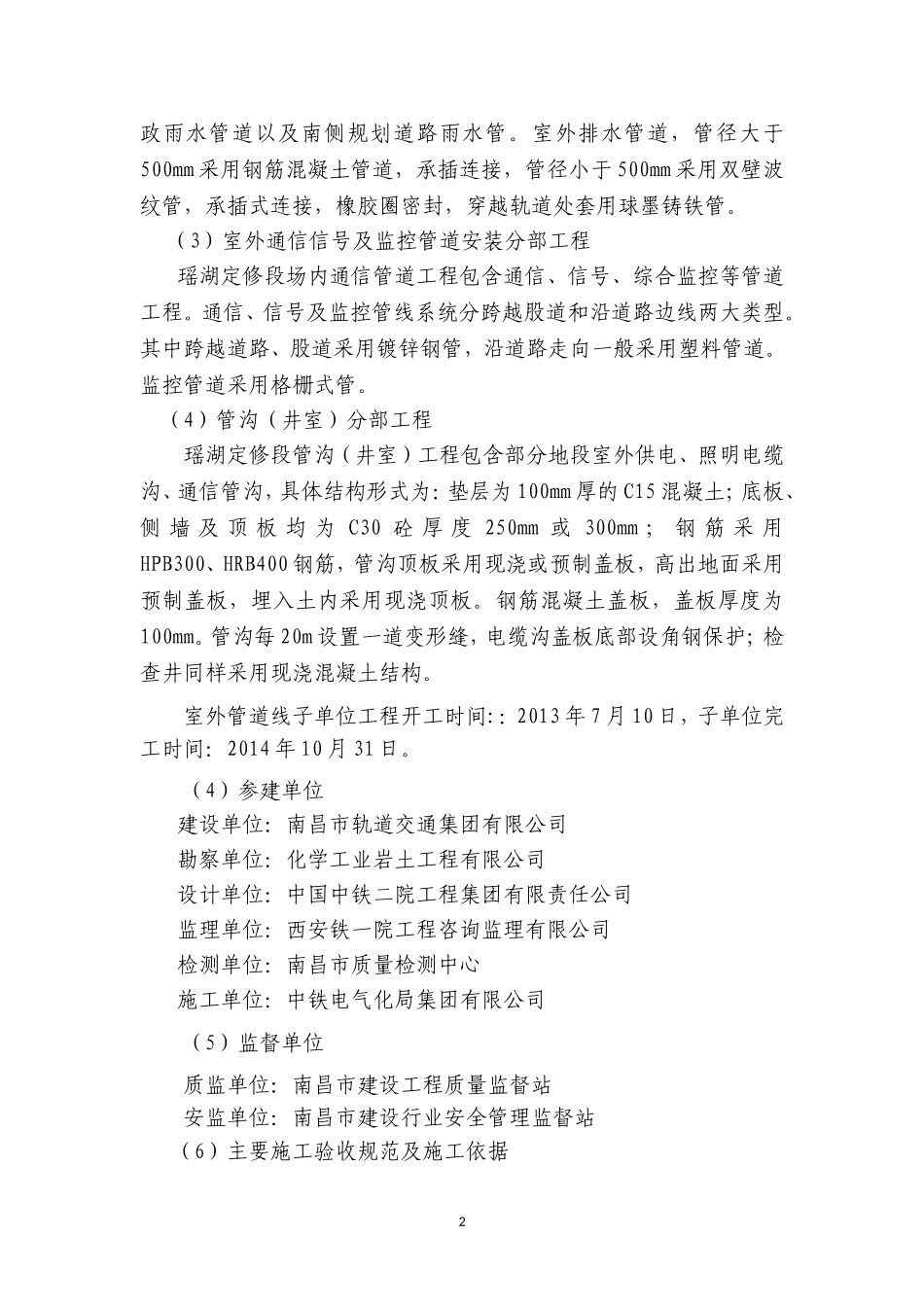

1一、工程概况1、工程名称:南昌轨道交通一号线瑶湖定修段工程总承包项目2、工程简介瑶湖定修段室外管道线包含室外给水管道安装、室外排水管道安装、通信信号及监控管道安装、室外燃气管道安装及管沟（井室）工程五个分部工程，本次验收不包含燃气管道。其中室外给水管道安装分部工程包含给水、消防、中水、自喷，室外排水管道安装分部工程包含雨水、污水、废水管道工程，通信、信号监控管道安装分部工程包含通信、信号及监控管道和管沟工程，管沟（井室）工程工程包含室外通信电缆沟、供电及照明电缆沟和井室工程。室外管道线子单位工程设计说明如下：（1）室外给水管道安装分部工程瑶湖定修段室外生产、生活给水系统自车辆段北侧的忠义路引入DN250市政给水管，供水压力0.35MPa，生产生活供水各自加压，给水管网布置成环状，供车辆基地各房建及库房单体使用。生活给水最大日用水量为482.0m3，最大小时用水量为50.21m3。瑶湖定修段段内各建筑物室内消火栓系统供水由给水所消防栓泵供给，管道在室外布置成环状。瑶湖定修段中水给水系统自各单体排放出来经隔油池就地处理后排入生产废水管道，生产废水经生产废水处理站提升、隔油沉淀、气浮处理后部分回用于绿化用水，剩余部分与经化粪池出来的生活污水混合后经污水总泵站提升排入艾溪湖南路市政污水管道。（2）室外排水管道安装分部工程瑶湖定修段室外排水主要为生活、生产污废水及雨水，采用雨、污分流制排水。生活污废水经化粪池初步处理后排入艾溪湖南路市政管网管道；生产排水经管道收集排入污水处理站，经处理达到中水回用标准后，进行回用；雨水经雨水斗、雨水口收集后排入场地雨水管。与市政雨水管道接口。瑶湖定修段雨水分为两个片区；艾溪湖南路以北片区排入忠义路市政雨水管，艾溪湖南路以南片区排入艾溪湖南路市2政雨水管道以及南侧规划道路雨水管。室外排水管道，管径大于500mm采用钢筋混凝土管道，承插连接，管径小于500mm采用双壁波纹管，承插式连接，橡胶圈密封，穿越轨道处套用球墨铸铁管。（3）室外通信信号及监控管道安装分部工程瑶湖定修段场内通信管道工程包含通信、信号、综合监控等管道工程。通信、信号及监控管线系统分跨越股道和沿道路边线两大类型。其中跨越道路、股道采用镀锌钢管，沿道路走向一般采用塑料管道。监控管道采用格栅式管。（4）管沟（井室）分部工程瑶湖定修段管沟（井室）工程包含部分地段室外供电、照明电缆沟、通信管沟，具体结构形式为：垫层为100mm厚的C15混凝土；底板、侧墙及顶板均为C30砼厚度250mm或300mm；钢筋采用HPB300、HRB400钢筋，管沟顶板采用现浇或预制盖板，高出地面采用预制盖板，埋入土内采用现浇顶板。钢筋混凝土盖板，盖板厚度为100mm。管沟每20m设置一道变形缝，电缆沟盖板底部设角钢保护；检查井同样采用现浇混凝土结构。室外管道线子单位工程开工时间:：2013年7月10日，子单位完工时间：2014年10月31日。（4）参建单位建设单位：南昌市轨道交通集团有限公司勘察单位：化学工业岩土工程有限公司设计单位：中国中铁二院工程集团有限责任公司监理单位：西安铁一院工程咨询监理有限公司检测单位：南昌市质量检测中心施工单位：中铁电气化局集团有限公司（5）监督单位质监单位：南昌市建设工程质量监督站安监单位：南昌市建设行业安全管理监督站（6）主要施工验收规范及施工依据31）《工程设计图纸及地质勘察报告》；2）试验、检测所遵循的技术标准规范；3）《室外给水设计规范》GB50013-2006；4）《建筑设计防火规范》GB50016-2006；5）《给水排水工程施工及验收规范》GB50268-2008；6）《埋地硬聚氯乙烯排水管道工程技术规程》（CECS122:2001）；7）《通信管道工程施工及验收规范》GB50374-2006；8）《电缆管沟施工标准及验收规范》；9）《工程测量规范》(GB50026—2007)；10）工程设计文件、设计变更及施工图设计交底会议纪要；11）南昌市、南昌轨道交通集团公司下发的有关质量规定、评定表格。3、本次验收质量自评范围本次验收质量自评范围为南昌轨道交通一号线瑶湖定修段室外管道线子单位工程（室外燃气管道因暂未施工，不在本次子单位验收范围内）。本子单位工程包...
