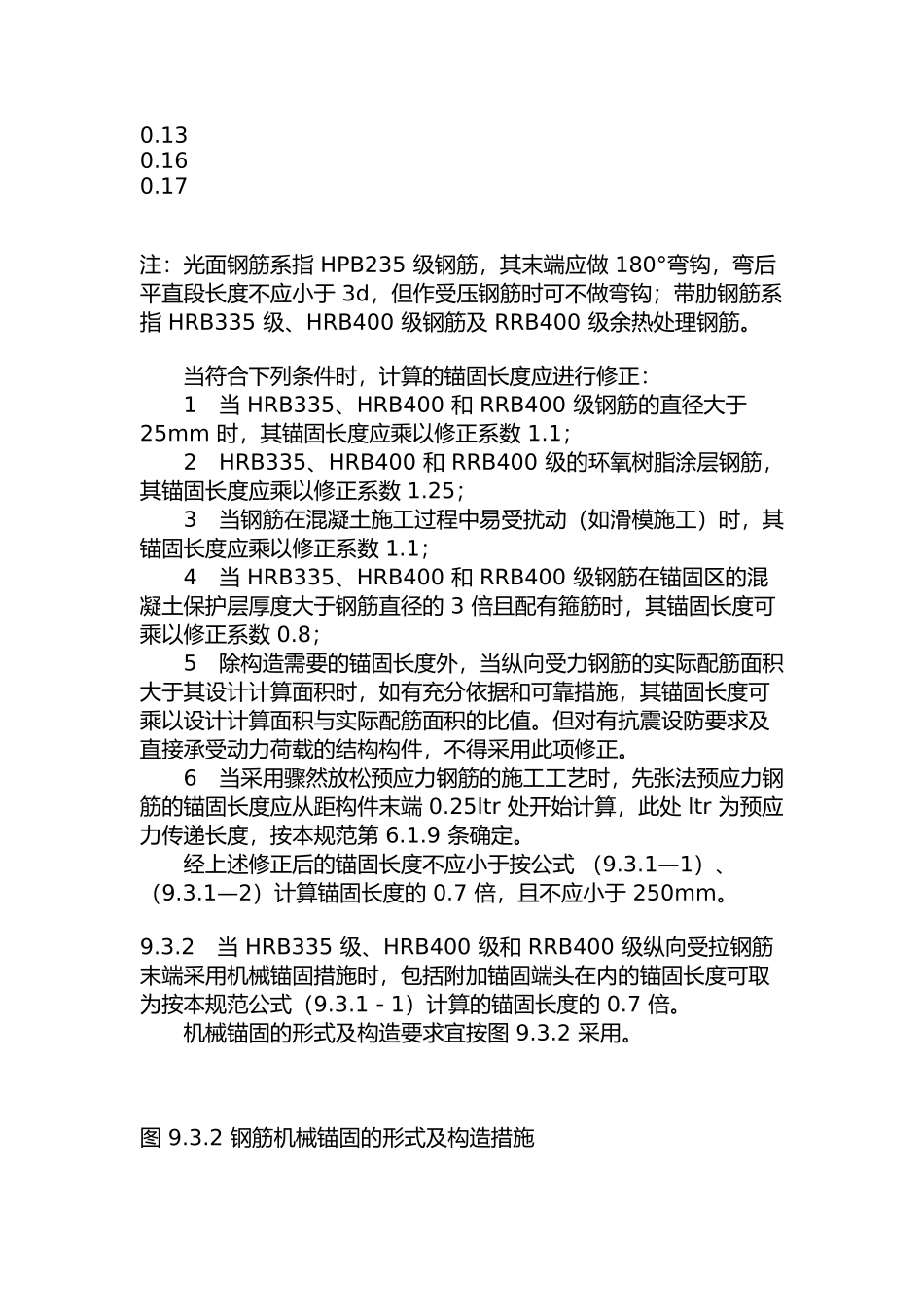

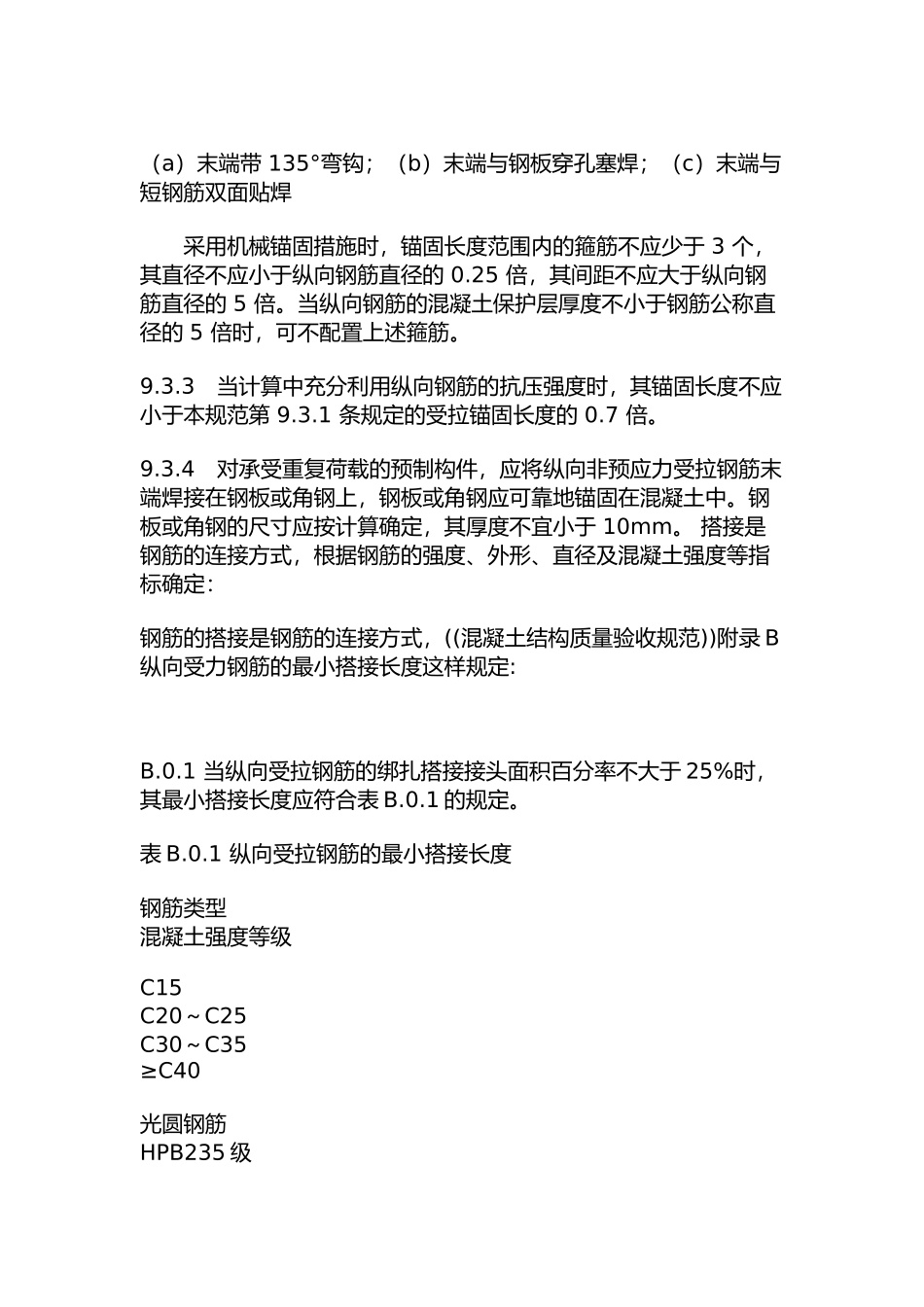

锚固是钢筋在节点根据规范要求进行设置的最小锚固要求，具体可以看钢筋规范JTJ023，也可以查03G101相关图集，上面又明确的根据抗震等级和混凝土的等级不同，对于锚固长度的要求也不同9.3钢筋的锚固9.3.1当计算中充分利用钢筋的抗拉强度时，长度应按下列公式计算：普通钢筋（9.3.1－1）预应力钢筋（9.3.1－2）式中la———受拉钢筋的锚固长度；fy、fpy———普通钢筋、预应力钢筋的抗拉强度设计值，按本规范表4.1.3－1、4.2.3－2采用；ft———-混凝土轴心抗拉强度设计值，按本规范表4.1.4采用；当混凝土强度等级高于C40时，按C40取值；d———钢筋的公称直径；α———钢筋的外形系数，按表9.3.1取用。表9.3.1钢筋的外形系数钢筋类型光面钢筋带肋钢筋刻痕钢丝螺旋肋钢丝三股钢绞线七股钢绞线α0.160.140.190.130.160.17注：光面钢筋系指HPB235级钢筋，其末端应做180°弯钩，弯后平直段长度不应小于3d，但作受压钢筋时可不做弯钩；带肋钢筋系指HRB335级、HRB400级钢筋及RRB400级余热处理钢筋。当符合下列条件时，计算的锚固长度应进行修正：1当HRB335、HRB400和RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1；2HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25；3当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数1.1；4当HRB335、HRB400和RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可乘以修正系数0.8；5除构造需要的锚固长度外，当纵向受力钢筋的实际配筋面积大于其设计计算面积时，如有充分依据和可靠措施，其锚固长度可乘以设计计算面积与实际配筋面积的比值。但对有抗震设防要求及直接承受动力荷载的结构构件，不得采用此项修正。6当采用骤然放松预应力钢筋的施工工艺时，先张法预应力钢筋的锚固长度应从距构件末端0.25ltr处开始计算，此处ltr为预应力传递长度，按本规范第6.1.9条确定。经上述修正后的锚固长度不应小于按公式（9.3.1—1）、（9.3.1—2）计算锚固长度的0.7倍，且不应小于250mm。9.3.2当HRB335级、HRB400级和RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取为按本规范公式（9.3.1－1）计算的锚固长度的0.7倍。机械锚固的形式及构造要求宜按图9.3.2采用。图9.3.2钢筋机械锚固的形式及构造措施（a）末端带135°弯钩；（b）末端与钢板穿孔塞焊；（c）末端与短钢筋双面贴焊采用机械锚固措施时，锚固长度范围内的箍筋不应少于3个，其直径不应小于纵向钢筋直径的0.25倍，其间距不应大于纵向钢筋直径的5倍。当纵向钢筋的混凝土保护层厚度不小于钢筋公称直径的5倍时，可不配置上述箍筋。9.3.3当计算中充分利用纵向钢筋的抗压强度时，其锚固长度不应小于本规范第9.3.1条规定的受拉锚固长度的0.7倍。9.3.4对承受重复荷载的预制构件，应将纵向非预应力受拉钢筋末端焊接在钢板或角钢上，钢板或角钢应可靠地锚固在混凝土中。钢板或角钢的尺寸应按计算确定，其厚度不宜小于10mm。搭接是钢筋的连接方式，根据钢筋的强度、外形、直径及混凝土强度等指标确定：钢筋的搭接是钢筋的连接方式，((混凝土结构质量验收规范))附录B纵向受力钢筋的最小搭接长度这样规定:B.0.1当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25%时，其最小搭接长度应符合表B.0.1的规定。表B.0.1纵向受拉钢筋的最小搭接长度钢筋类型混凝土强度等级C15C20～C25C30～C35≥C40光圆钢筋HPB235级45d35d30d25d带肋钢筋HRB335级55d45d35d30dHRB400级、RRB400级—55d40d35d注：两根直径不同钢筋的搭接长度，以校细钢筋直径计算。条文说明：根据现行国家标准《混凝土结构设计规范》GB50010的规定，绑扎搭接受力钢筋的最小长度应根据钢筋强度、外形、直径及混凝土强度等指标经计算确定，并根据钢筋搭接接面积百分率等进行修正。为了方便施工及验收，给出了确定纵向受拉钢筋最小搭接长度的方法以及受拉钢筋搭接长度的最低限值。B.0.2当纵向受拉钢筋搭接接头面积百分率大于25%，但不大于50%时，其最小搭接长度应按本附录表B.0.1中的数值乘以系数1.2取用；当接头面积百分率大...
