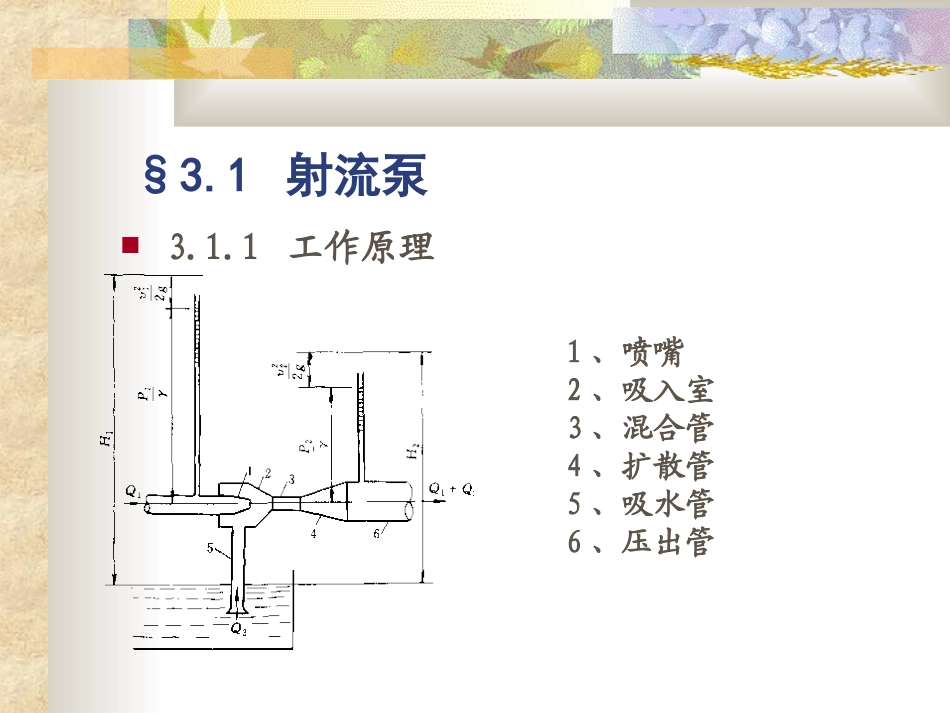

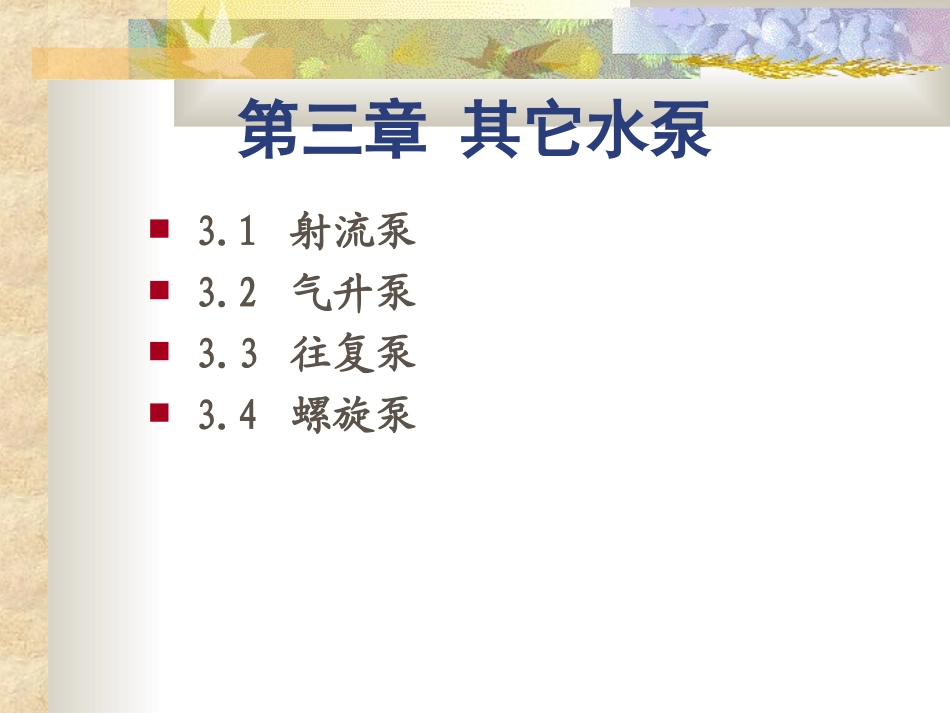

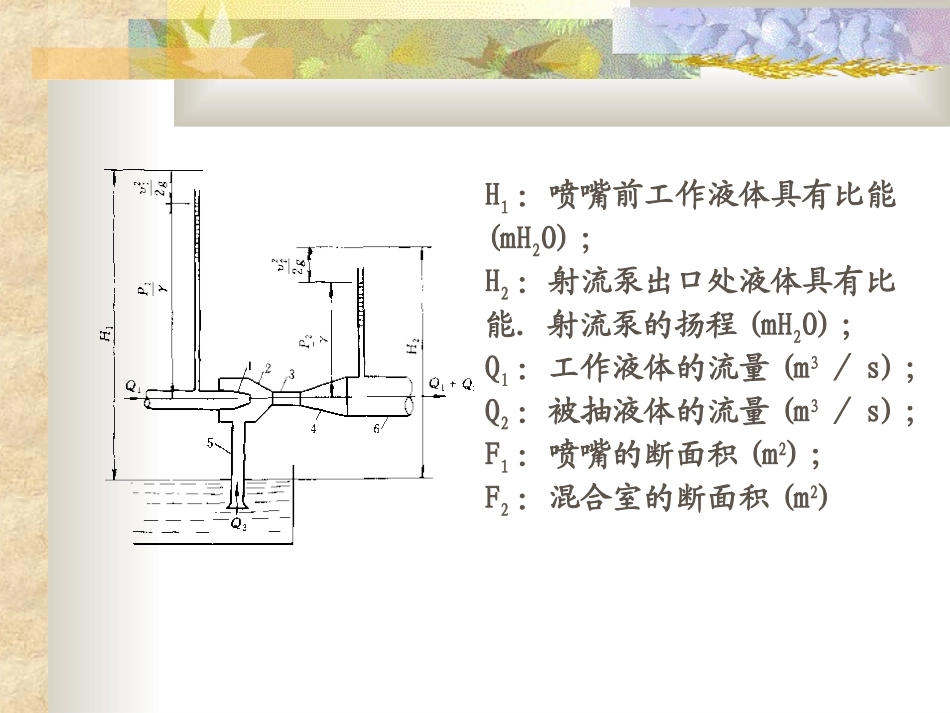

第三章其它水泵3.1射流泵3.2气升泵3.3往复泵3.4螺旋泵§3.1射流泵3.1.1工作原理1、喷嘴2、吸入室3、混合管4、扩散管5、吸水管6、压出管H1：喷嘴前工作液体具有比能(mH2O)；H2：射流泵出口处液体具有比能．射流泵的扬程(mH2O)；Ql：工作液体的流量(m3／s)；Q2：被抽液体的流量(m3／s)；F1：喷嘴的断面积(m2)；F2：混合室的断面积(m2)射流泵射流泵的性能参数12QQ工作液体流量被抽液体流量流量比212HHH工作压力射流泵扬程压头比21FF混合室断面喷嘴断面断面比3.1.2射流泵优点、缺点优点：(1)构造简单、尺寸小、重量轻、价格便宜；(2)便于就地加工，安装容易，维修简单；(3)无运动部件，启闭方便，当吸水口完全露出水面后，断流时无危险；(4)可以抽升污泥或其它含颗粒液体；(5)可与离心泵联合串联下作从大口井或深井中取水。缺点：效率较低。3.1.3射流泵的应用(1)用作离心泵的抽气引水装置。(2)在水厂中利用射流系来抽吸液氯和矾液，俗称“水老鼠”。(3)在地下水除铁曝气的充氧工艺中，利用射流泵作为带气、充气装置，以达到充氧目的。(4)作为生物处理的曝气设备及浮净比法的加气水设备。(5)与离心泵联合工作以增加离心泵装置的吸水高度。(6)在土方工程施工中，用于井点来降低基坑的地下水位等。§3.2气升泵3.2.1工作原理1、扬水管2、输气管3、喷嘴4、气水分离箱5、排气孔6、井管7、伞形钟罩气升泵根据连通管原理γw：水的容重(kg／m3)；γm：扬水管内水气乳液的容重(kg／m3)；H1：井内动水位至喷嘴的距离，称为喷嘴淹没深度(m)。h——程升高度(m)。只要γwh1＞γmH时，水气乳液就能沿扬水管上升至管口而溢出，气升泵就能正常工作。)(11hhHrhmmw1)1(hhmw水气乳液上升高度hh1为常数时H-γm曲线3.2.2气升泵装置总图1、空气过滤器：空气压缩机的吸气口2、空气压缩机3、风罐：使空气在罐内消除脉动，均匀地输送到扬水管4、输气管、喷嘴：喷嘴的作用是在扬水管内造成水气乳液5、井管6、扬水管：扬水管直径过小，井内水位降落大，抽水量将受到限制；扬水管直径过大，升水产生间断，甚至不能升水。7、气水分离箱3.2.3气升泵优点、缺点及应用优点：井孔内无运动部件，构造简单，工作可靠，在实际工程中，不但可用于井孔抽水，而且还可用于提升泥浆、矿浆、卤液等。缺点：气升泵与深井泵相比，效率低。应用：对于钻孔水文地质的抽水试验，石油部门的“气举采油”以及矿山中井巷排水等方面，气升泵的应用常具有独特之处。§3.3往复泵3.3.1工作原理1、压水管路2、压水空气室3、压水阀4、吸水阀5、吸水空气室6、吸水管路7、柱塞8、滑块9、连杆10、曲柄往复泵往复式计量泵一些参数：冲程：活塞或柱塞在泵缸内从一顶端位置移至另一顶端位置，这两顶端之间的距离S称为活塞行程长度(也称冲程)，两顶端叫做死点。单动往复泵：活塞往复一次(即两冲程)，泵缸内只吸入一次和排出一次水，这种泵称为单动往复泵。双动往复泵单动泵流量曲线双动泵流量曲线三动泵流量曲线如图：扬程与流量无关往复泵的特性曲线图3.3.2往复泵的性能特点及应用特点：(1)高扬程，小流量的容积式水泵。(2)必须开闸启动(3)不能用闸阀来调节流量。(4)在给水排水泵站中，如果采用往复泵时，则必须有调节流量的设施。(5)具有自吸能力。(6)出水不均匀。应用：在某些工业部门的锅炉给水方面、在输送持殊液体方面，在要求自吸能力高的场合下§3.4螺旋泵3.4.1工作原理如图螺旋泵倾斜放置在水中，当电动机带动螺旋轴时，螺旋叶片下端与水接触，水就从螺旋叶片的P点进入叶片，水在重力作用下，随叶片下降到Q点，由于转动时的惯性力，叶片将Q点的水又提升至R点、而后在重力作用下，水又下降至高一级叶片的底部．如此不断循环，水沿螺旋轴被一级一级地往上提起。螺旋泵3.4.2螺旋泵装置主要参数：1、倾角(θ)：指螺旋泵轴对水平面的安装夹角。2、泵壳与叶片的间院：间隙越小，水流失越小．泵效率越高，3、转速（n)：4、扬程(H)：螺旋泵是低扬程水泵。扬程低、效率高。5、泵直径(D)：泵的流量取决于泵的直径。一般认为：泵直径越大，效率越高；泵的直径与泵轴直径之比以2:1为...
