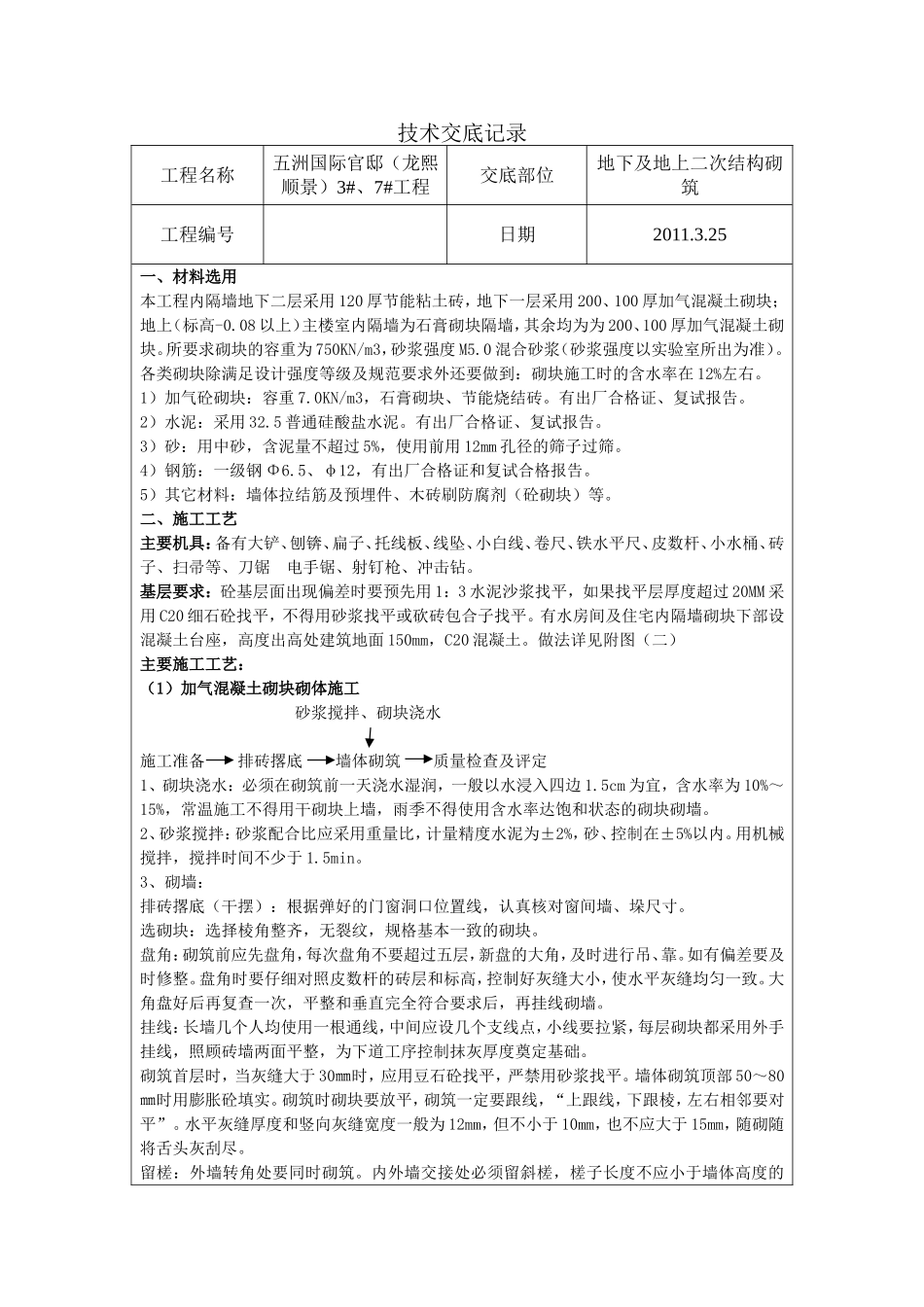

技术交底记录工程名称五洲国际官邸（龙熙顺景）3#、7#工程交底部位地下及地上二次结构砌筑工程编号日期2011.3.25一、材料选用本工程内隔墙地下二层采用120厚节能粘土砖，地下一层采用200、100厚加气混凝土砌块；地上（标高-0.08以上）主楼室内隔墙为石膏砌块隔墙，其余均为为200、100厚加气混凝土砌块。所要求砌块的容重为750KN/m3，砂浆强度M5.0混合砂浆（砂浆强度以实验室所出为准）。各类砌块除满足设计强度等级及规范要求外还要做到：砌块施工时的含水率在12%左右。1）加气砼砌块：容重7.0KN/m3，石膏砌块、节能烧结砖。有出厂合格证、复试报告。2）水泥：采用32.5普通硅酸盐水泥。有出厂合格证、复试报告。3）砂：用中砂，含泥量不超过5%，使用前用12mm孔径的筛子过筛。4）钢筋：一级钢Φ6.5、φ12，有出厂合格证和复试合格报告。5）其它材料：墙体拉结筋及预埋件、木砖刷防腐剂（砼砌块）等。二、施工工艺主要机具：备有大铲、刨锛、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖子、扫帚等、刀锯电手锯、射钉枪、冲击钻。基层要求：砼基层面出现偏差时要预先用1：3水泥沙浆找平，如果找平层厚度超过20MM采用C20细石砼找平，不得用砂浆找平或砍砖包合子找平。有水房间及住宅内隔墙砌块下部设混凝土台座，高度出高处建筑地面150mm，C20混凝土。做法详见附图（二）主要施工工艺：（1）加气混凝土砌块砌体施工砂浆搅拌、砌块浇水施工准备排砖撂底墙体砌筑质量检查及评定1、砌块浇水：必须在砌筑前一天浇水湿润，一般以水浸入四边1.5cm为宜，含水率为10%～15%，常温施工不得用干砌块上墙，雨季不得使用含水率达饱和状态的砌块砌墙。2、砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为±2%，砂、控制在±5%以内。用机械搅拌，搅拌时间不少于1.5min。3、砌墙：排砖撂底（干摆）：根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸。选砌块：选择棱角整齐，无裂纹，规格基本一致的砌块。盘角：砌筑前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。挂线：长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砌块都采用外手挂线，照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。砌筑首层时，当灰缝大于30㎜时，应用豆石砼找平，严禁用砂浆找平。墙体砌筑顶部50～80㎜时用膨胀砼填实。砌筑时砌块要放平，砌筑一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为12mm，但不小于10mm，也不应大于15mm，随砌随将舌头灰刮尽。留槎：外墙转角处要同时砌筑。内外墙交接处必须留斜槎，槎子长度不应小于墙体高度的2/3，槎子必须平直、通顺，分段位置在变形缝或门窗口角处。（2）石膏砌块砌体施工A、施工工艺流程：隔墙及门窗口弹定位线——按工程设计砌筑设置混凝土墙垫——砌筑墙体砌块——墙体与主体结构抗震拉结——立门窗口——设过梁或圈梁——不同材料墙体（柱）砌块连接处粘贴无纺布条——墙体基面满铺粘贴玻纤网格布一层——耐水腻子找平——饰面按工程设计B、构造措施垫块，砌块隔墙的上下竖缝为错开排列，转角及纵横墙交接处，砌块应相互咬砌搭接。砌块隔墙底部设置混凝土（砖）垫块，设计无明确要求时，按200高度砌筑。砌块隔墙与柱或其他砌体材料交接处，设每皮砌块设置镀锌扁钢连接件一个，L=1000。砌块隔墙与板或梁底连接时，预留30~50宽缝隙，用防腐木楔挤紧，791胶粘帖玻纤网格布抹耐水石膏腻子补平，玻纤网络布在梁底的粘结宽度不小于80。（3）主要构造做法1）填充墙的材料、厚度及位置不得任意更改。砌体填充墙与剪力墙之间的拉接见附图（一）2）填充墙顶部与梁或楼板联接处预留50~80mm高的间隙，砌体施工完毕，观测变形稳定后，采用C20无收缩细石混凝土填塞密实。石膏砌块隔墙与结构顶部预留30~35mm高的间隙，具体做法详见05J3-6，P92，节点3）砌体填充墙的自然长度大于层高2倍或超过5m时，在隔墙居中设置构造柱，构...
