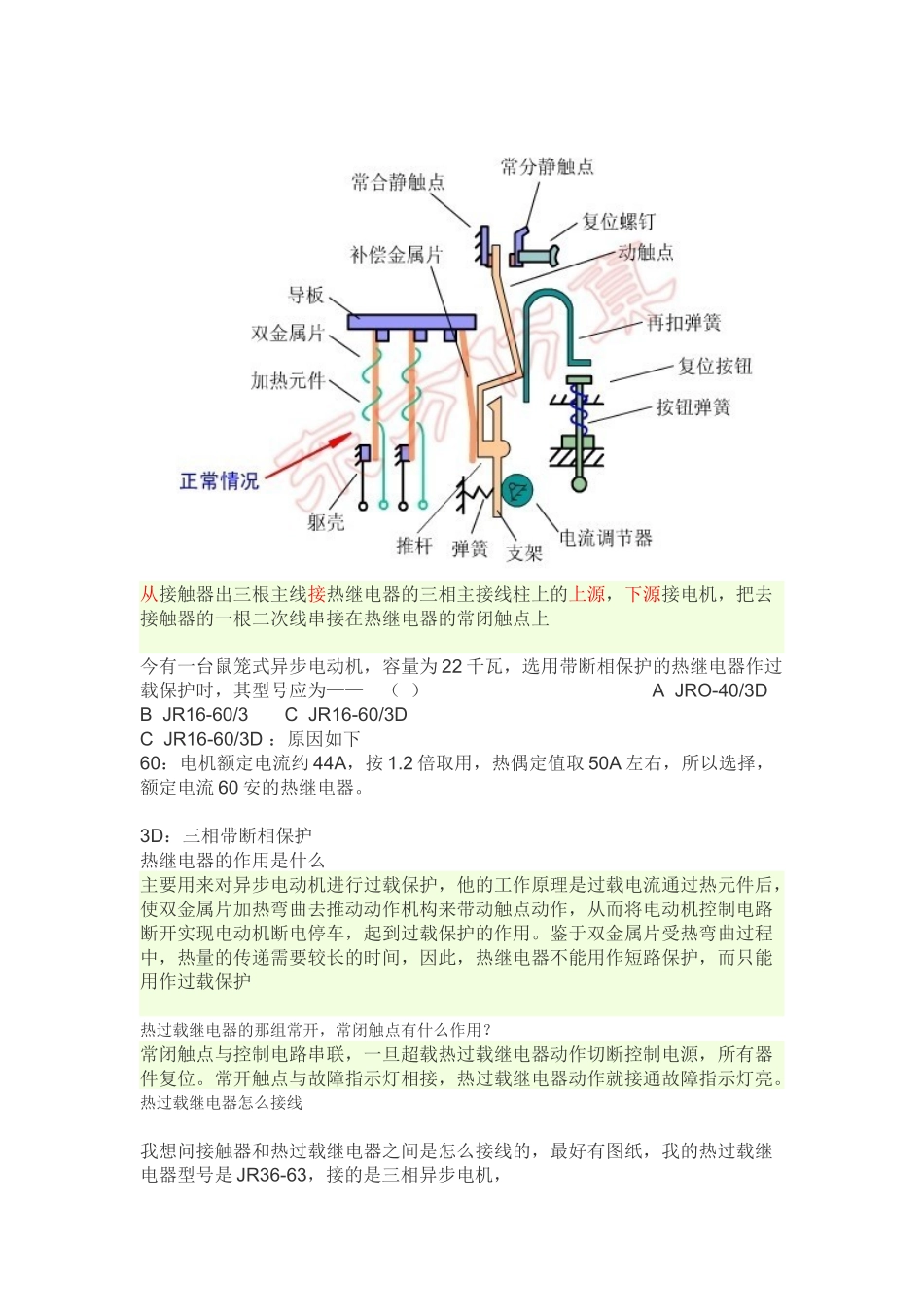

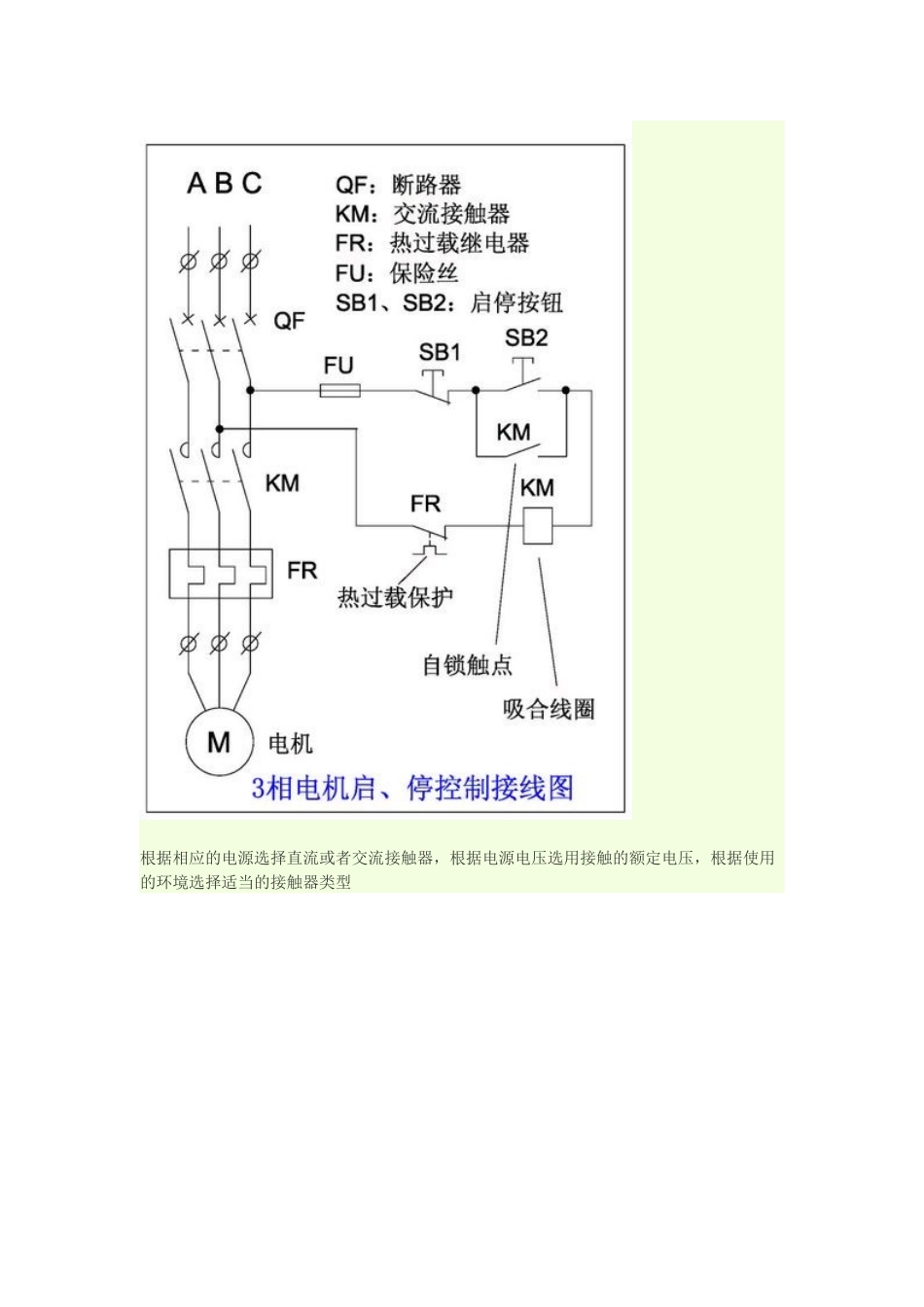

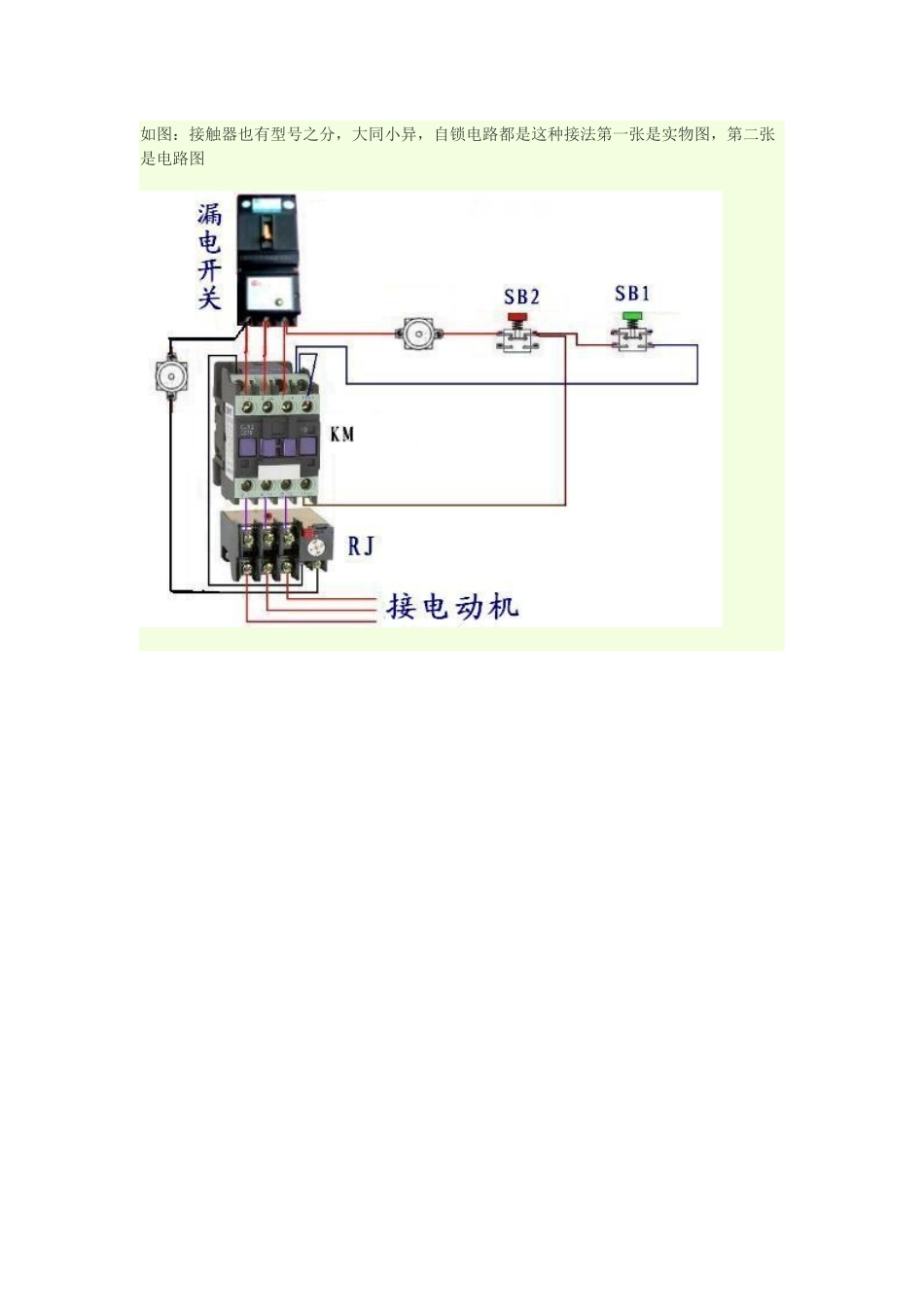

从接触器出三根主线接热继电器的三相主接线柱上的上源，下源接电机，把去接触器的一根二次线串接在热继电器的常闭触点上今有一台鼠笼式异步电动机，容量为22千瓦，选用带断相保护的热继电器作过载保护时，其型号应为——（）AJRO-40/3DBJR16-60/3CJR16-60/3DCJR16-60/3D：原因如下60：电机额定电流约44A，按1.2倍取用，热偶定值取50A左右，所以选择，额定电流60安的热继电器。3D：三相带断相保护热继电器的作用是什么主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热过载继电器的那组常开，常闭触点有什么作用？常闭触点与控制电路串联，一旦超载热过载继电器动作切断控制电源，所有器件复位。常开触点与故障指示灯相接，热过载继电器动作就接通故障指示灯亮。热过载继电器怎么接线我想问接触器和热过载继电器之间是怎么接线的，最好有图纸，我的热过载继电器型号是JR36-63，接的是三相异步电机，如图：接触器也有型号之分，大同小异，自锁电路都是这种接法第一张是实物图，第二张是电路图根据相应的电源选择直流或者交流接触器，根据电源电压选用接触的额定电压，根据使用的环境选择适当的接触器类型提问者评价谢谢了！！！评论|1
