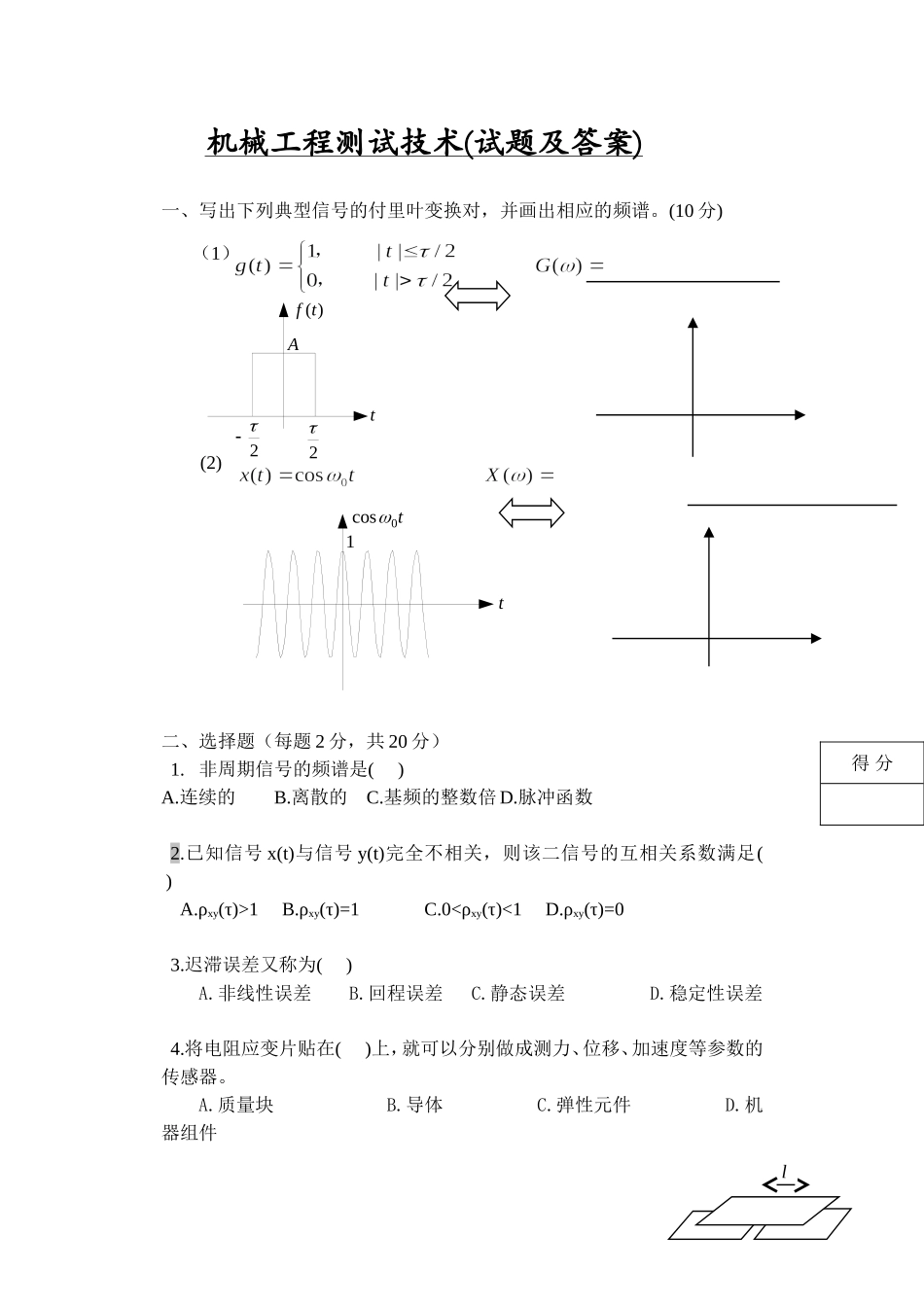

机械工程测试技术(试题及答案)一、写出下列典型信号的付里叶变换对,并画出相应的频谱。(10分)(1)(2)tt0cos1二、选择题(每题2分,共20分)1.非周期信号的频谱是()A.连续的B.离散的C.基频的整数倍D.脉冲函数2.已知信号x(t)与信号y(t)完全不相关,则该二信号的互相关系数满足()A.ρxy(τ)>1B.ρxy(τ)=1C.0<ρxy(τ)<1D.ρxy(τ)=03.迟滞误差又称为()A.非线性误差B.回程误差C.静态误差D.稳定性误差4.将电阻应变片贴在()上,就可以分别做成测力、位移、加速度等参数的传感器。A.质量块B.导体C.弹性元件D.机器组件得分22tA)(tfl5.如右图所示传感器属于电容式传感器的()类型。A.变极距B.变面积C.变介电6.如下图所示传感器属于电感式传感器的()类型。A.变间隙B.变截面积C.双螺管D.差动变压器7.如上图直流电桥平衡的条件是()A.R1+R2=R3+R4B.R1/R2=R3/R4C.R1-R2=R3-R4D.R1R3=R2R48.霍尔元件属于()传感器。A.热敏式B.磁敏式C.气敏式D.光敏式9.石英晶体不产生压电效应的轴称为()A.机械轴B.电轴C.光轴10.半导体热敏电阻率随着温度上升,电阻率()A.上升B.迅速下降C.保持不变D.归零三、简述题(每题8分,共40分)1.举例说明身边的测试技术,并简要分析其传感器类型(二种)。(8分)2.回答下列函数哪些是周期函数、哪些是非周期函数:(8分)x1(t)=sin3ωt,x2(t)=e-t,x3(t)=esint,x4(t)=δ(t),x5(t)=sin,x6(t)=u(t)x7(t)为方波信号,x8(t)为周期信号y(t)的自相关函数3.分别说明信号x(t)的均值、方差、均方值的含义并写出三者间的联系式。(8分)xR1R4R3R2U4.从时域和频域角度说明测试装置的不失真测量条件。(8分)5.用图示意变磁阻式自感型电感传感器(气隙型、截面型、螺管型)的结构形式,说明其工作原理。(8分)四、计算题。(共14分)1.用时间常数为0.25秒的一阶装置去测量频率分别是1Hz,10Hz的正弦信号,幅值衰减各是多少?(8分)2.将一时间常数秒的温度计,从20℃的空气中突然插到80℃的水中,试问10秒后该温度计指示的温度是多少?(6分)五、综合题(共16分)有一测量吊车起吊物质量的拉力传感器(吊钩秤),应变片R1、R2、R3、R4贴在等截面轴上,组成全桥,桥路电源大小为e0。1)画出应变片布置示意图和电路图;2)求电桥的输出电压;3)若想提高电桥灵敏度,能否在桥臂上各串联一片?答案及评分标准一、共10分[答案]1.2.[评分标准]每题5’,其中表达式正确2’,图形正确完整3’,未标注者扣1’二、共20分[答案]1.A2.D3.B4.C5.B6.C7.B8.B9.C10.B[评分标准]每题2’三、共40分1.[答案]略[评分标准]每个合理的例证2分,说明传感器类型2’2.[答案]周期信号有x1(t)=sin3ωt,x3(t)=esint,x5(t)=sin,x7(t),x8(t)非周期信号x2(t)=e-t,int,x4(t)=δ(t),x6(t)=u(t)[评分标准]每个正确分类为1’3.[答案],,[评分标准]每式正确为2’4.[答案]时域:当测试装置的输入x(t)与输出y(t)满足方程,A0和t0为常量,则称该装置为不失真测试装置。频域:测试装置的频率响应函数,其实现不失真测量的条件是幅频特性为常数,相频特性为直线。即:,[评分标准]时域、频域各4’5.[答案]变磁阻式自感型电感传感器有气隙型、截面型和螺管型,其结构如下:间隙δ,铁芯截面积S,线圈匝数W的变化,带来了电感L的变化。[评分标准]每图2’,说明2’四、共14分1.[答案及评分标准]一阶系统的频响函数为,其幅频特性为2’已知秒,正弦信号频率f1=1Hz,f2=10Hz经过该系统的幅值分别为2’2’则幅值衰减分别为1-0.537=0.463=46.3%和1-0.0637=93.63%2’2.[答案及评分标准]一阶系统的单位阶跃响应为,2’已知秒,秒,则温度指示为4’五、共16分[答案及评分标准]1)应变片布置示意图4’电路图2’2)电桥的输出电压4’或或假定R1=R2=R3=R4=R,且R>>ΔRi3)在桥臂上各串联一片不能提高电桥灵敏度。2’由上式知,当桥臂上串联应变片时,桥臂阻值R1=R2=R3=R4=2R,传感器受力后应变片的变化分别为2ΔR,代入上式,与原输出结果一致,故不能提高灵敏度。4’
