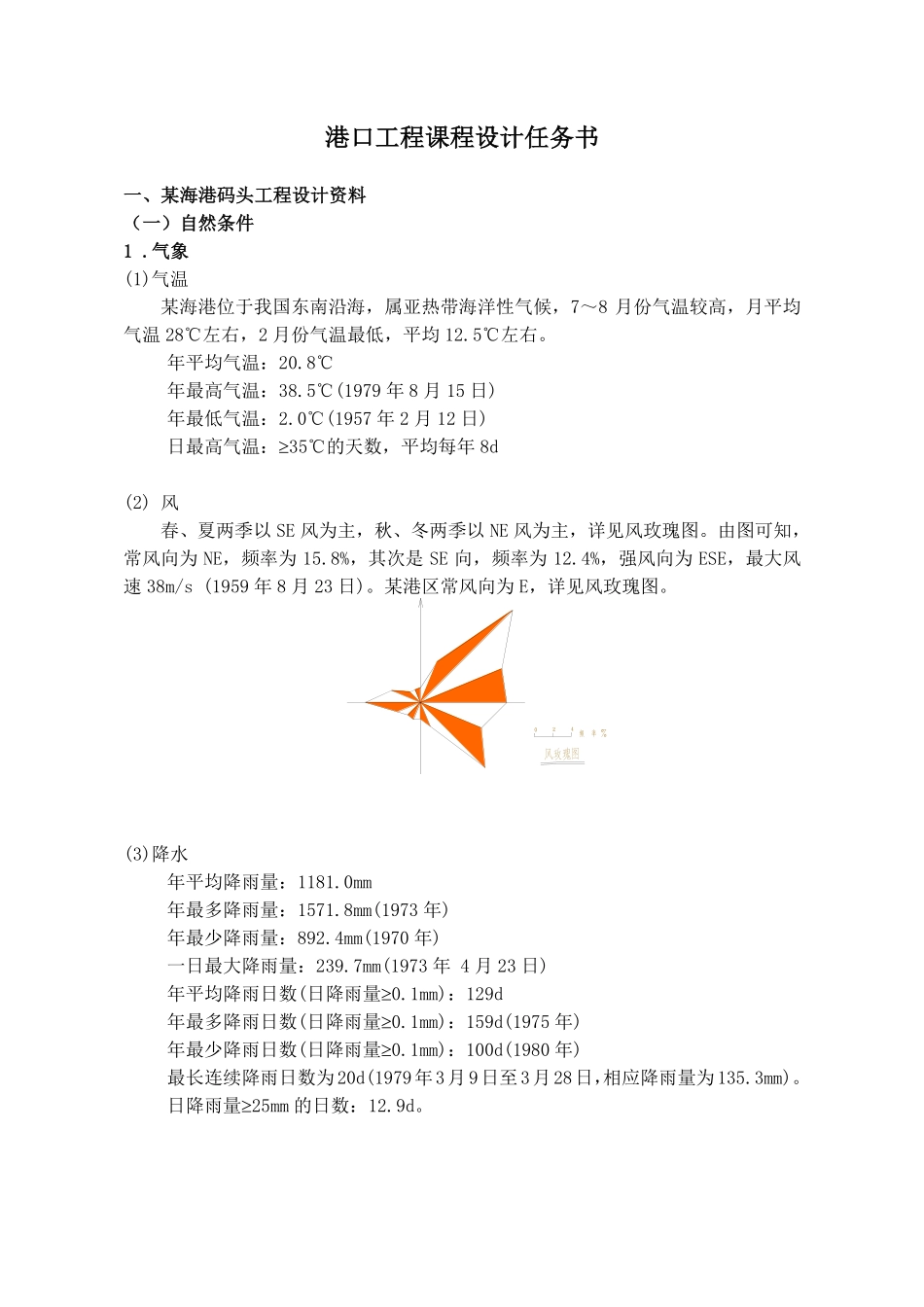

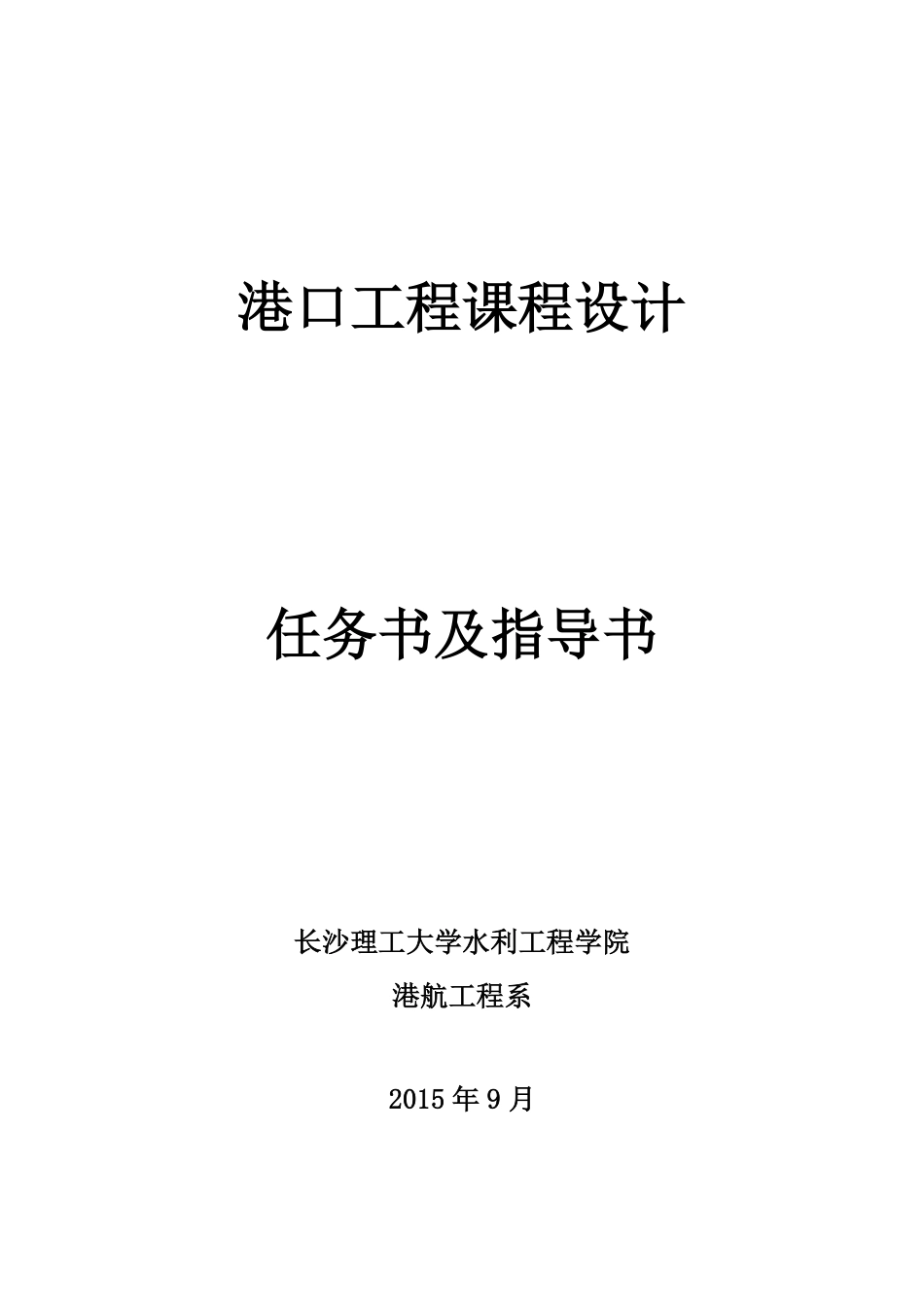

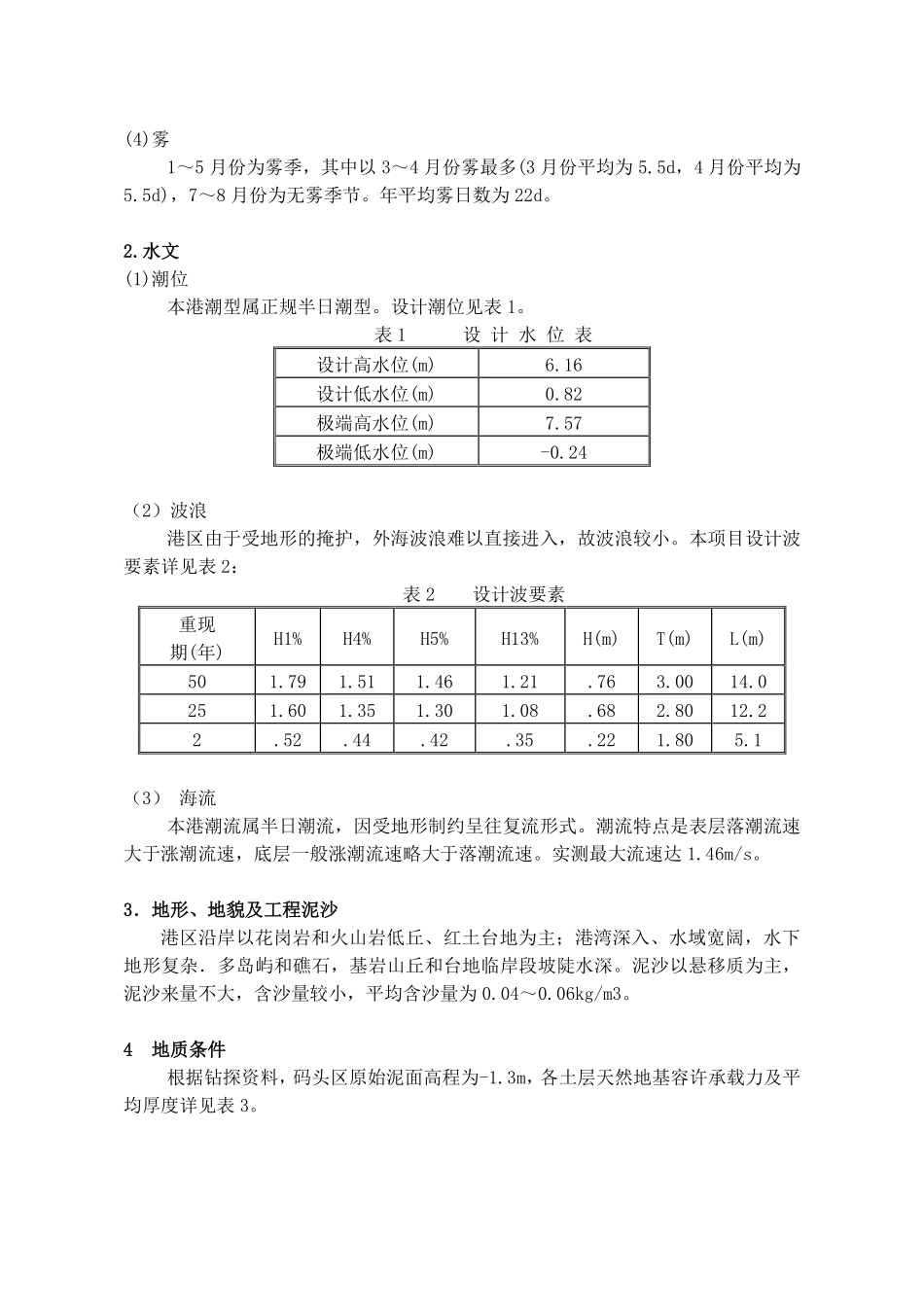

港口工程课程设计任务书及指导书长沙理工大学水利工程学院港航工程系2015年9月港口工程课程设计任务书一、某海港码头工程设计资料(一)自然条件1.气象(1)气温某海港位于我国东南沿海,属亚热带海洋性气候,7~8月份气温较高,月平均气温28℃左右,2月份气温最低,平均12.5℃左右。年平均气温:20.8℃年最高气温:38.5℃(1979年8月15日)年最低气温:2.0℃(1957年2月12日)日最高气温:35℃的天数,平均每年8d(2)风春、夏两季以SE风为主,秋、冬两季以NE风为主,详见风玫瑰图。由图可知,常风向为NE,频率为15.8%,其次是SE向,频率为12.4%,强风向为ESE,最大风速38m/s(1959年8月23日)。某港区常风向为E,详见风玫瑰图。(3)降水年平均降雨量:1181.0mm年最多降雨量:1571.8mm(1973年)年最少降雨量:892.4mm(1970年)一日最大降雨量:239.7mm(1973年4月23日)年平均降雨日数(日降雨量0.1mm):129d年最多降雨日数(日降雨量0.1mm):159d(1975年)年最少降雨日数(日降雨量0.1mm):100d(1980年)最长连续降雨日数为20d(1979年3月9日至3月28日,相应降雨量为135.3mm)。日降雨量25mm的日数:12.9d。(4)雾1~5月份为雾季,其中以3~4月份雾最多(3月份平均为5.5d,4月份平均为5.5d),7~8月份为无雾季节。年平均雾日数为22d。2.水文(1)潮位本港潮型属正规半日潮型。设计潮位见表1。表1设计水位表设计高水位(m)6.16设计低水位(m)0.82极端高水位(m)7.57极端低水位(m)-0.24(2)波浪港区由于受地形的掩护,外海波浪难以直接进入,故波浪较小。本项目设计波要素详见表2:表2设计波要素重现期(年)H1%H4%H5%H13%H(m)T(m)L(m)501.791.511.461.21.763.0014.0251.601.351.301.08.682.8012.22.52.44.42.35.221.805.1(3)海流本港潮流属半日潮流,因受地形制约呈往复流形式。潮流特点是表层落潮流速大于涨潮流速,底层一般涨潮流速略大于落潮流速。实测最大流速达1.46m/s。3.地形、地貌及工程泥沙港区沿岸以花岗岩和火山岩低丘、红土台地为主;港湾深入、水域宽阔,水下地形复杂.多岛屿和礁石,基岩山丘和台地临岸段坡陡水深。泥沙以悬移质为主,泥沙来量不大,含沙量较小,平均含沙量为0.04~0.06kg/m3。4地质条件根据钻探资料,码头区原始泥面高程为-1.3m,各土层天然地基容许承载力及平均厚度详见表3。表3天然地基容许承载力一览表层序土层名称地基容许承载力建议值平均厚度m平均埋深m(各土层层底距原始泥面)①灰色粗砾砂混淤泥803.63.6②灰黄色角砾1802.35.9③灰~灰黄色,粉质粘土1602.98.8④灰~灰黄色砾砂~中砂2203.712.5⑤花岗岩残积土2203.015.5⑥全风化花岗岩3003.719.2⑦强风化花岗岩5004.023.2⑧微风化花岗岩25002.625.85.地震根据《中国地震动参数区划图(GB18306-2001)》,本区地震基本烈度为7度,设计基本地震加速度为0.15g,区内建筑物抗震设计应据此设防。(二)营运资料1.吞吐量:该港各货种吞吐量情况见表4、表5及表6。(按任务分配选取)表4杂货吞吐量(单位:万吨)货种吞吐量出口进口小计外贸内贸小计外贸内贸合计300100455520012575钢铁6055554510水泥202020化肥305525205粮食551515401030其他件杂货135552530805030表5集装箱吞吐量单位:万TEU货种吞吐量进口出口小计外贸内贸小计外贸内贸集装箱5030302020表6散货吞吐量单位:万吨货种吞吐量进口出口小计外贸内贸小计外贸内贸煤2102102102.设计船型本工程到港货运船设计船型以国内现有定型船型为基础,结合船型发展趋势,确定设计采用的船型尺度见表7(按任务分配选取)。表7船型尺度表小组货种代表船型总长(m)型宽(m)满载吃水(m)1集装箱20000吨级18327.610.52集装箱30000吨级24132.312.03集装箱50000吨级29332.313.04件杂货20000吨级16625.210.15件杂货30000吨级19227.611.06件杂货40000吨级20032.212.37散货35000吨级19030.411.28散货50000吨级22332.312.89散货70000吨级22832.314.2二、课程设计任务根据任务分配表,每位同学完成相应货种、船型时的码头工程相关设计计算,课程设计主要任务如下:1.按照自然条件、营运条件等确定码头规模(泊位数);计算码头前沿顶、底高程,码头线长度及库场面积;计算码...
