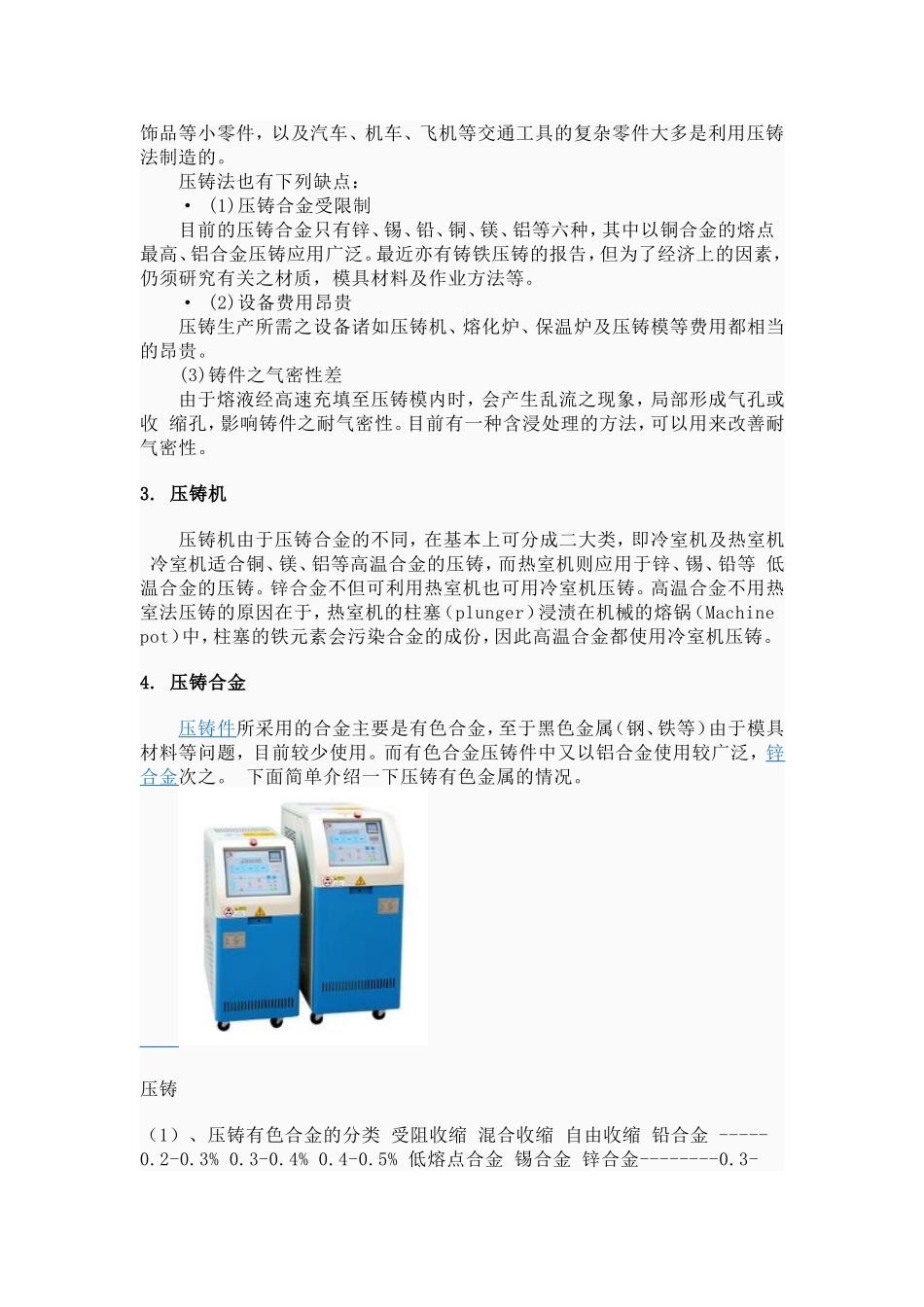

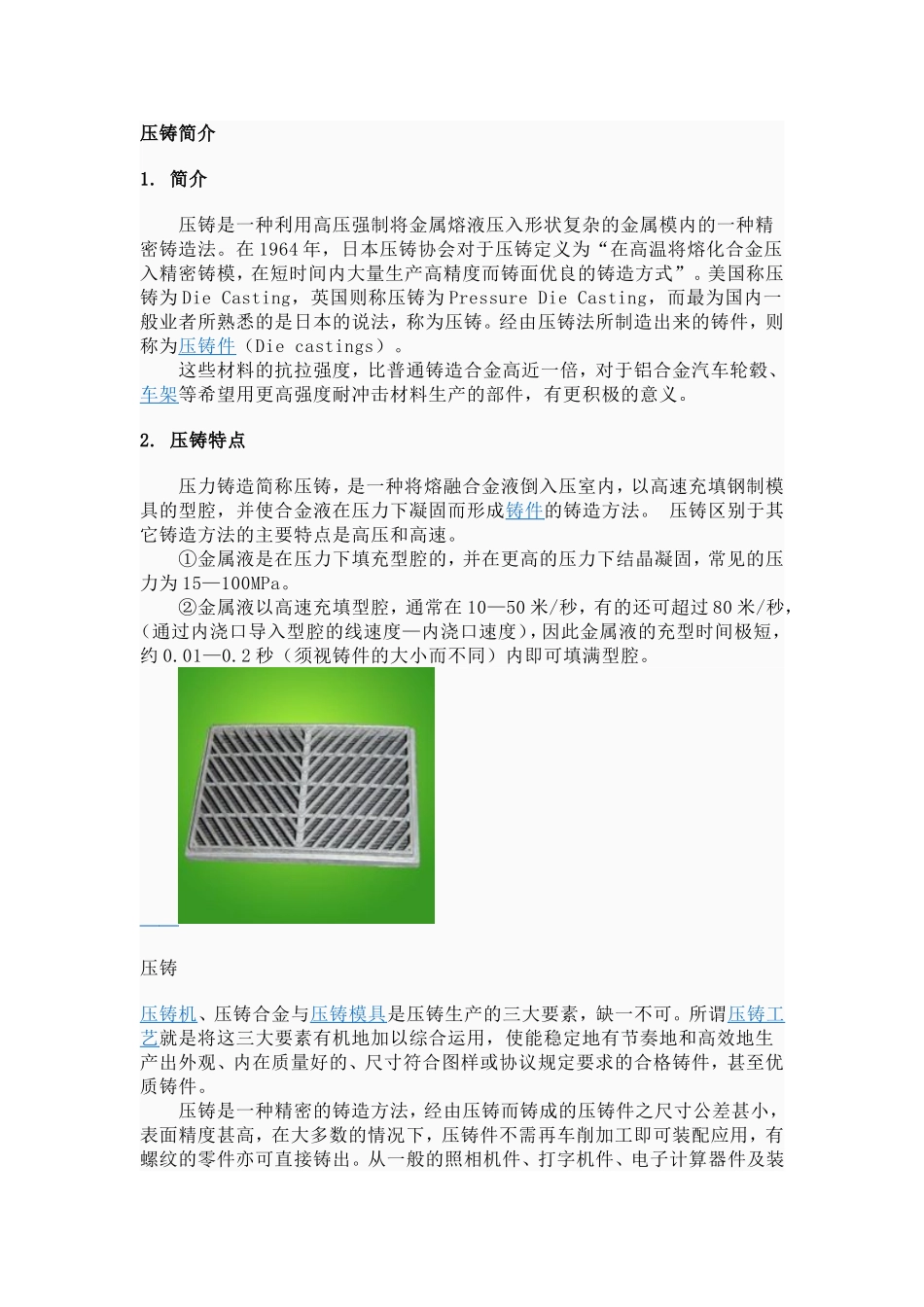

压铸简介1.简介压铸是一种利用高压强制将金属熔液压入形状复杂的金属模内的一种精密铸造法。在1964年，日本压铸协会对于压铸定义为“在高温将熔化合金压入精密铸模，在短时间内大量生产高精度而铸面优良的铸造方式”。美国称压铸为DieCasting，英国则称压铸为PressureDieCasting，而最为国内一般业者所熟悉的是日本的说法，称为压铸。经由压铸法所制造出来的铸件，则称为压铸件（Diecastings）。这些材料的抗拉强度，比普通铸造合金高近一倍，对于铝合金汽车轮毂、车架等希望用更高强度耐冲击材料生产的部件，有更积极的意义。2.压铸特点压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。压铸区别于其它铸造方法的主要特点是高压和高速。①金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。②金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导入型腔的线速度—内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。压铸压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。压铸是一种精密的铸造方法，经由压铸而铸成的压铸件之尺寸公差甚小，表面精度甚高，在大多数的情况下，压铸件不需再车削加工即可装配应用，有螺纹的零件亦可直接铸出。从一般的照相机件、打字机件、电子计算器件及装饰品等小零件，以及汽车、机车、飞机等交通工具的复杂零件大多是利用压铸法制造的。压铸法也有下列缺点：·(1)压铸合金受限制目前的压铸合金只有锌、锡、铅、铜、镁、铝等六种，其中以铜合金的熔点最高、铝合金压铸应用广泛。最近亦有铸铁压铸的报告，但为了经济上的因素，仍须研究有关之材质，模具材料及作业方法等。·(2)设备费用昂贵压铸生产所需之设备诸如压铸机、熔化炉、保温炉及压铸模等费用都相当的昂贵。(3)铸件之气密性差由于熔液经高速充填至压铸模内时，会产生乱流之现象，局部形成气孔或收缩孔，影响铸件之耐气密性。目前有一种含浸处理的方法，可以用来改善耐气密性。3.压铸机压铸机由于压铸合金的不同，在基本上可分成二大类，即冷室机及热室机冷室机适合铜、镁、铝等高温合金的压铸，而热室机则应用于锌、锡、铅等低温合金的压铸。锌合金不但可利用热室机也可用冷室机压铸。高温合金不用热室法压铸的原因在于，热室机的柱塞（plunger）浸渍在机械的熔锅（Machinepot）中，柱塞的铁元素会污染合金的成份，因此高温合金都使用冷室机压铸。4.压铸合金压铸件所采用的合金主要是有色合金，至于黑色金属（钢、铁等）由于模具材料等问题，目前较少使用。而有色合金压铸件中又以铝合金使用较广泛，锌合金次之。下面简单介绍一下压铸有色金属的情况。压铸（1）、压铸有色合金的分类受阻收缩混合收缩自由收缩铅合金-----0.2-0.3%0.3-0.4%0.4-0.5%低熔点合金锡合金锌合金--------0.3-0.4%0.4-0.6%0.6-0.8%铝硅系--0.3-0.5%0.5-0.7%0.7-0.9%压铸有色合金铝合金铝铜系铝镁系---0.5-0.7%0.7-0.9%0.9-1.1%高熔点合金铝锌系镁合金----------0.5-0.7%0.7-0.9%0.9-1.1%铜合金（2）各类压铸合金推荐的浇铸温度合金种类铸件平均壁厚≤3mm铸件平均壁厚>3mm结构简单结构复杂结构简单结构复杂铝合金铝硅系610-650℃640-680℃600-620℃610-650℃铝铜系630-660℃660-700℃600-640℃630-660℃铝镁系640-680℃660-700℃640-670℃650-690℃铝锌系590-620℃620-660℃580-620℃600-650℃锌合金420-440℃430-450℃400-420℃420-440℃镁合金640-680℃660-700℃640-670℃650-690℃铜合金普通黄铜910-930℃940-980℃900-930℃900-950℃硅黄铜900-920℃930-970℃910-940℃910-940℃*注：①浇铸温度一般以保温炉的金属液的温度来计量。②锌合金的浇铸温度不能超过450℃，以免晶粒粗大。4.压铸模压铸模是压铸生产三大要素之一，结构正确合理的模具是压铸生产...
