各元素焊接影响VIP专享VIP免费

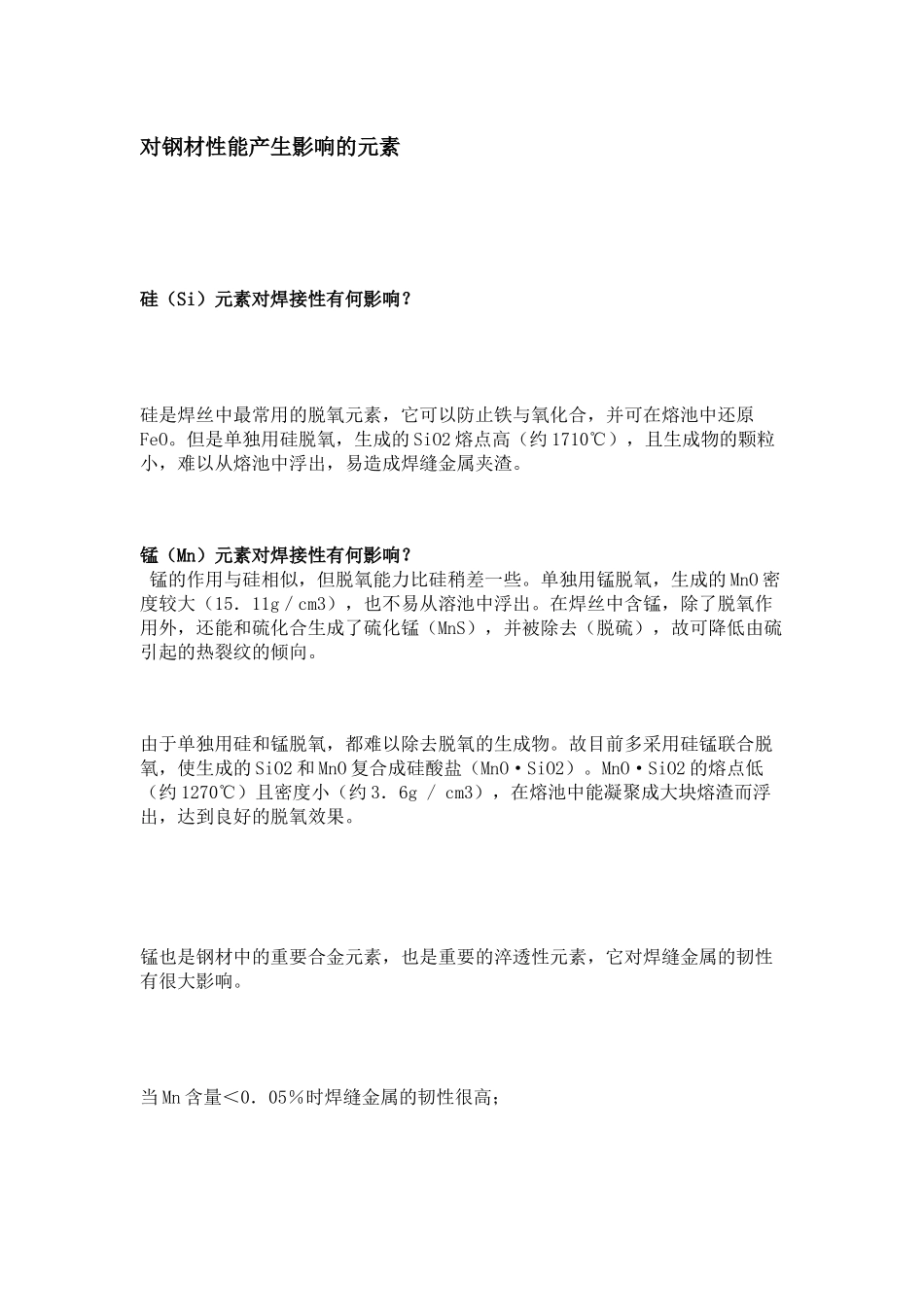

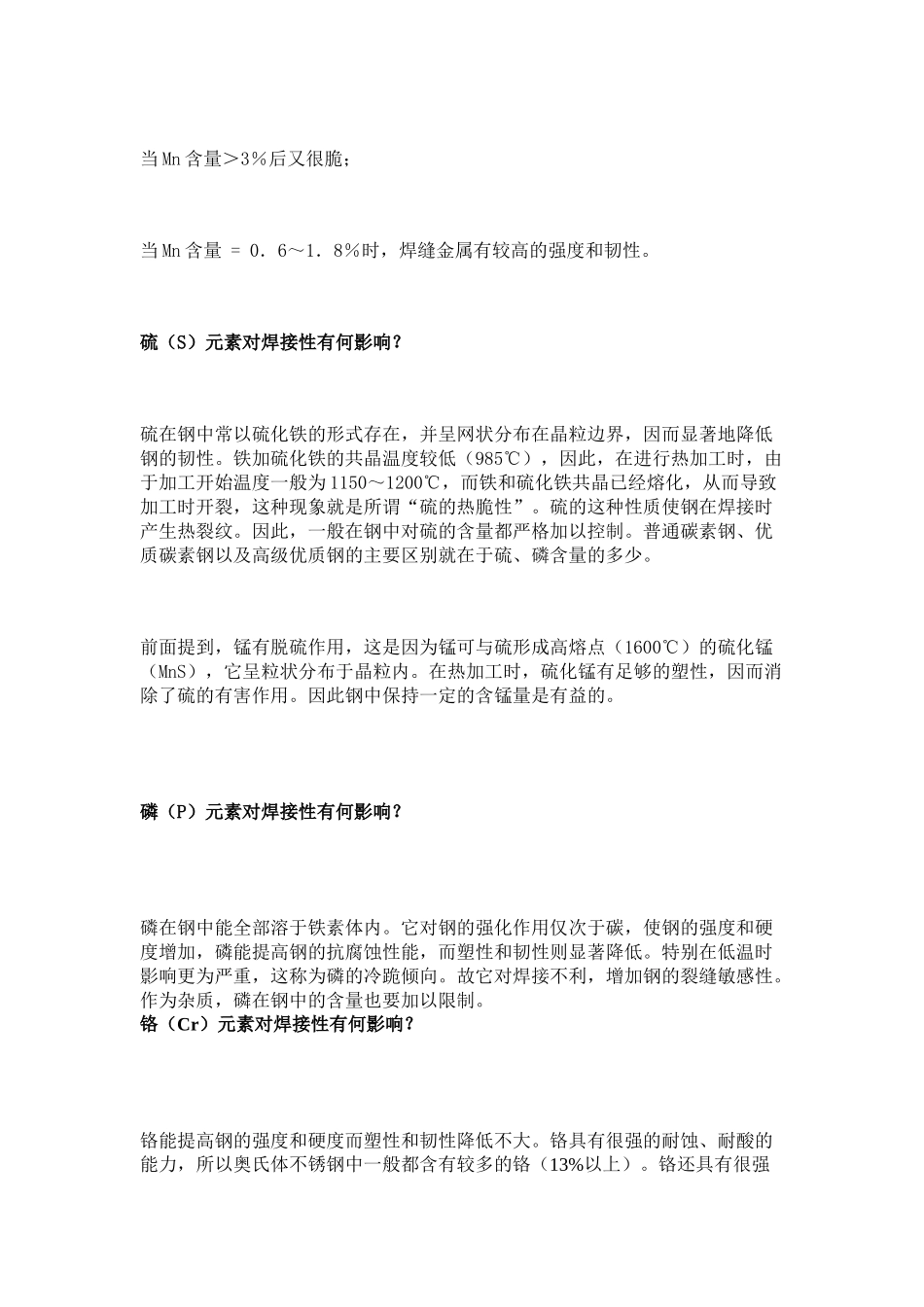

对钢材性能产生影响的元素Q5B.k/X+i"p(Q:f(x7r:C9X8Y"r"A0P-v&q9J4Z+w+O7~8p7o硅（Si）元素对焊接性有何影响？硅是焊丝中最常用的脱氧元素，它可以防止铁与氧化合，并可在熔池中还原FeO。但是单独用硅脱氧，生成的SiO2熔点高（约1710℃），且生成物的颗粒小，难以从熔池中浮出，易造成焊缝金属夹渣。!t*t9|2f(ka!V锰（Mn）元素对焊接性有何影响？锰的作用与硅相似，但脱氧能力比硅稍差一些。单独用锰脱氧，生成的MnO密度较大（15．11g／cm3），也不易从溶池中浮出。在焊丝中含锰，除了脱氧作用外，还能和硫化合生成了硫化锰（MnS），并被除去（脱硫），故可降低由硫引起的热裂纹的倾向。#B2Y/l0M3w/b8M9b由于单独用硅和锰脱氧，都难以除去脱氧的生成物。故目前多采用硅锰联合脱氧，使生成的SiO2和MnO复合成硅酸盐（MnO·SiO2）。MnO·SiO2的熔点低（约1270℃）且密度小（约3．6g/cm3），在熔池中能凝聚成大块熔渣而浮出，达到良好的脱氧效果。锰也是钢材中的重要合金元素，也是重要的淬透性元素，它对焊缝金属的韧性有很大影响。$U5x5\4r+c#v)v$w3Z)K当Mn含量＜0．05％时焊缝金属的韧性很高；8h(V9O-`!n7x/T$l#A9d1F!R(U,F-L8I当Mn含量＞3％后又很脆；,z_'u"p%o#I5g-d当Mn含量=0．6～1．8％时，焊缝金属有较高的强度和韧性。+P8V,j8x!o(d硫（S）元素对焊接性有何影响？:i:P8e#N.m5o3{6I)k*X硫在钢中常以硫化铁的形式存在，并呈网状分布在晶粒边界，因而显著地降低钢的韧性。铁加硫化铁的共晶温度较低（985℃），因此，在进行热加工时，由于加工开始温度一般为1150～1200℃，而铁和硫化铁共晶已经熔化，从而导致加工时开裂，这种现象就是所谓“硫的热脆性”。硫的这种性质使钢在焊接时产生热裂纹。因此，一般在钢中对硫的含量都严格加以控制。普通碳素钢、优质碳素钢以及高级优质钢的主要区别就在于硫、磷含量的多少。3S"^'N4t+W8j2t前面提到，锰有脱硫作用，这是因为锰可与硫形成高熔点（1600℃）的硫化锰（MnS），它呈粒状分布于晶粒内。在热加工时，硫化锰有足够的塑性，因而消除了硫的有害作用。因此钢中保持一定的含锰量是有益的。磷（P）元素对焊接性有何影响？磷在钢中能全部溶于铁素体内。它对钢的强化作用仅次于碳，使钢的强度和硬度增加，磷能提高钢的抗腐蚀性能，而塑性和韧性则显著降低。特别在低温时影响更为严重，这称为磷的冷跪倾向。故它对焊接不利，增加钢的裂缝敏感性。作为杂质，磷在钢中的含量也要加以限制。!N,B!D.B-A!h,D-?铬（Cr）元素对焊接性有何影响？铬能提高钢的强度和硬度而塑性和韧性降低不大。铬具有很强的耐蚀、耐酸的能力，所以奥氏体不锈钢中一般都含有较多的铬（13%以上）。铬还具有很强的抗氧化能力和耐热性。因此，铬在耐热钢中应用也很广，如12CrMo、15CrMo5CrMo等钢中都含有一定量的铬。铬是奥氏体钢的重要组成元素和铁素体化的元素，它在合金钢中能提高在高温时的抗氧化能力和机械性能。在奥氏体不锈钢中，当铬镍的总量为40％，Cr／Ni=1时，有热裂缝倾向；当Cr／Ni=2．7时，就没有热裂缝倾向。所以一般18－8型钢中Cr／Ni=2．2～2．3左右时，铬在合金钢中就容易产生碳化物，使合金钢导热变差，容易产生氧化铬，使焊接造成困难。铝（AI）元素对焊接性有何影响？5]-q'u"T'}铝是强烈的脱氧元素之一，故用铝作脱氧剂，不仅可少产生FeO，且易于使FeO还原，有效地抑制在熔池中产生的CO气体的化学反应，提高抗CO气孔的能力。另外，铝还能和氮化合而起固氮作用，故也能减少氮气孔。但是用铝脱氧，生成的AI2O3熔点很高（约2050℃），以固态存在熔池中，容易引起焊缝夹渣。同时，含铝的焊丝容易引起飞溅，铝的含量过高还会降低焊缝金属抗热裂能力，因而焊丝中含铝量必须严格控制，不宜过多。若在焊丝中含铝量控制适当，则在焊缝金属的硬度、屈服点、抗拉强度均稍有提高。钛（Ti）元素对焊接性有何影响？0\#_#Y1k6kv3S.|9V,L钛也是一种强烈的脱氧元素，且也能和氮化合成TiN而起固氮作用，提高焊缝金属抗氮气孔的能力。6R;]3I;v*l-J!^0B8g若Ti和B（硼）在焊缝组织中含量适当，可以使焊缝组织得到细化。钼（Mo）元素对焊接性有何影响？&i1[&b-|.D"|:|1Z钼...
