颜料在涂料中的应用VIP免费

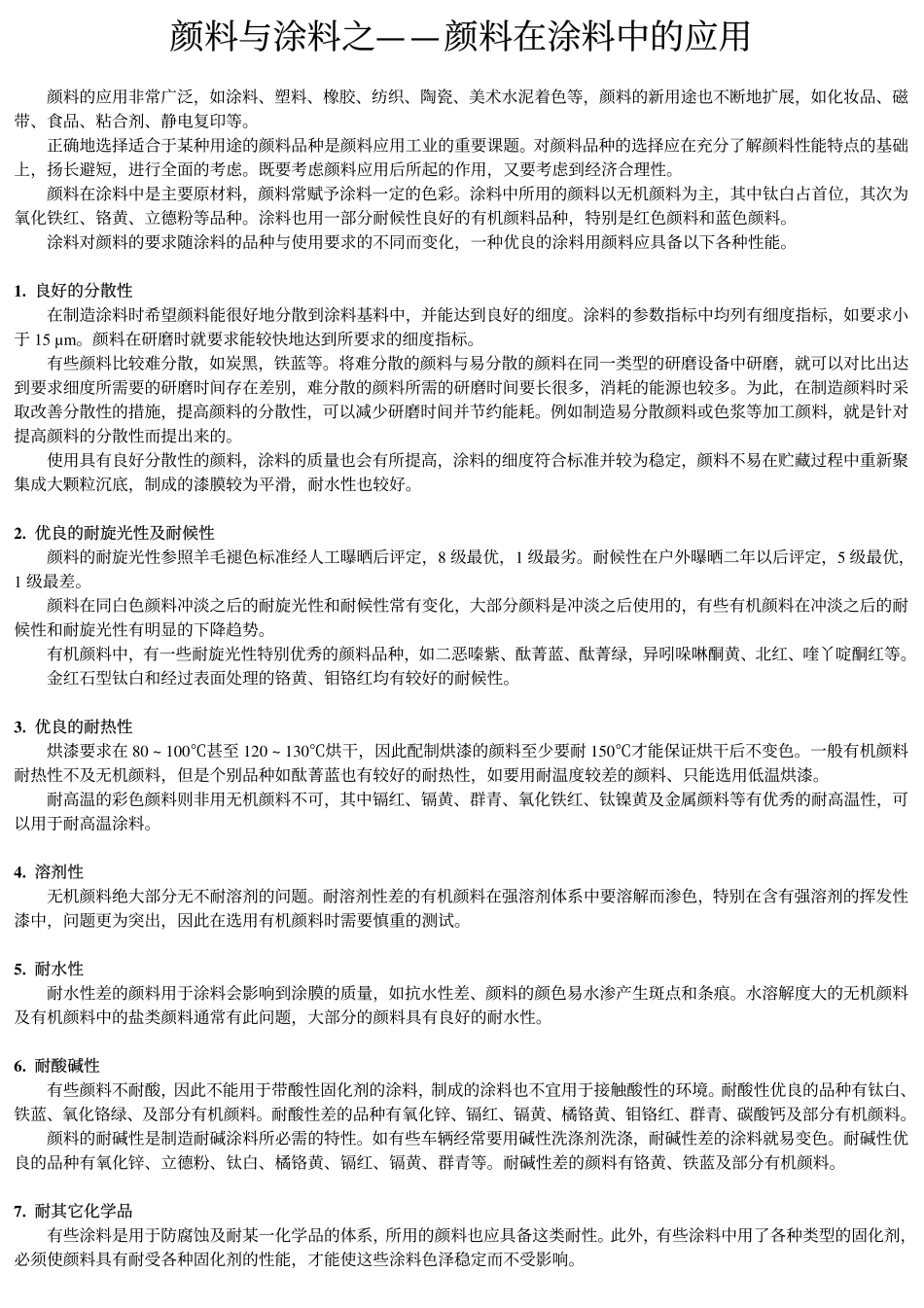

颜料与涂料之——颜料在涂料中的应用颜料的应用非常广泛，如涂料、塑料、橡胶、纺织、陶瓷、美术水泥着色等，颜料的新用途也不断地扩展，如化妆品、磁带、食品、粘合剂、静电复印等。正确地选择适合于某种用途的颜料品种是颜料应用工业的重要课题。对颜料品种的选择应在充分了解颜料性能特点的基础上，扬长避短，进行全面的考虑。既要考虑颜料应用后所起的作用，又要考虑到经济合理性。颜料在涂料中是主要原材料，颜料常赋予涂料一定的色彩。涂料中所用的颜料以无机颜料为主，其中钛白占首位，其次为氧化铁红、铬黄、立德粉等品种。涂料也用一部分耐候性良好的有机颜料品种，特别是红色颜料和蓝色颜料。涂料对颜料的要求随涂料的品种与使用要求的不同而变化，一种优良的涂料用颜料应具备以下各种性能。1.良好的分散性在制造涂料时希望颜料能很好地分散到涂料基料中，并能达到良好的细度。涂料的参数指标中均列有细度指标，如要求小于15µm。颜料在研磨时就要求能较快地达到所要求的细度指标。有些颜料比较难分散，如炭黑，铁蓝等。将难分散的颜料与易分散的颜料在同一类型的研磨设备中研磨，就可以对比出达到要求细度所需要的研磨时间存在差别，难分散的颜料所需的研磨时间要长很多，消耗的能源也较多。为此，在制造颜料时采取改善分散性的措施，提高颜料的分散性，可以减少研磨时间并节约能耗。例如制造易分散颜料或色浆等加工颜料，就是针对提高颜料的分散性而提出来的。使用具有良好分散性的颜料，涂料的质量也会有所提高，涂料的细度符合标准并较为稳定，颜料不易在贮藏过程中重新聚集成大颗粒沉底，制成的漆膜较为平滑，耐水性也较好。2.优良的耐旋光性及耐候性颜料的耐旋光性参照羊毛褪色标准经人工曝晒后评定，8级最优，1级最劣。耐候性在户外曝晒二年以后评定，5级最优，1级最差。颜料在同白色颜料冲淡之后的耐旋光性和耐候性常有变化，大部分颜料是冲淡之后使用的，有些有机颜料在冲淡之后的耐候性和耐旋光性有明显的下降趋势。有机颜料中，有一些耐旋光性特别优秀的颜料品种，如二恶嗪紫、酞菁蓝、酞菁绿，异吲哚啉酮黄、北红、喹丫啶酮红等。金红石型钛白和经过表面处理的铬黄、钼铬红均有较好的耐候性。3.优良的耐热性烘漆要求在80~100℃甚至120~130℃烘干，因此配制烘漆的颜料至少要耐150℃才能保证烘干后不变色。一般有机颜料耐热性不及无机颜料，但是个别品种如酞菁蓝也有较好的耐热性，如要用耐温度较差的颜料、只能选用低温烘漆。耐高温的彩色颜料则非用无机颜料不可，其中镉红、镉黄、群青、氧化铁红、钛镍黄及金属颜料等有优秀的耐高温性，可以用于耐高温涂料。4.溶剂性无机颜料绝大部分无不耐溶剂的问题。耐溶剂性差的有机颜料在强溶剂体系中要溶解而渗色，特别在含有强溶剂的挥发性漆中，问题更为突出，因此在选用有机颜料时需要慎重的测试。5.耐水性耐水性差的颜料用于涂料会影响到涂膜的质量，如抗水性差、颜料的颜色易水渗产生斑点和条痕。水溶解度大的无机颜料及有机颜料中的盐类颜料通常有此问题，大部分的颜料具有良好的耐水性。6.耐酸碱性有些颜料不耐酸，因此不能用于带酸性固化剂的涂料，制成的涂料也不宜用于接触酸性的环境。耐酸性优良的品种有钛白、铁蓝、氧化铬绿、及部分有机颜料。耐酸性差的品种有氧化锌、镉红、镉黄、橘铬黄、钼铬红、群青、碳酸钙及部分有机颜料。颜料的耐碱性是制造耐碱涂料所必需的特性。如有些车辆经常要用碱性洗涤剂洗涤，耐碱性差的涂料就易变色。耐碱性优良的品种有氧化锌、立德粉、钛白、橘铬黄、镉红、镉黄、群青等。耐碱性差的颜料有铬黄、铁蓝及部分有机颜料。7.耐其它化学品有些涂料是用于防腐蚀及耐某一化学品的体系，所用的颜料也应具备这类耐性。此外，有些涂料中用了各种类型的固化剂，必须使颜料具有耐受各种固化剂的性能，才能使这些涂料色泽稳定而不受影响。8.颜料的混用性有些颜料相对密度相差太大，在涂料中常出现分层，或在涂膜中出现浮色，一般可采用调整颜料的体积浓度(PVC)或加用表面活性剂来解决。有些颜料相互易起化学反应，就不宜混用，如耐碱性差的颜料，就不宜同带碱性的颜料混用，反之亦然。...
