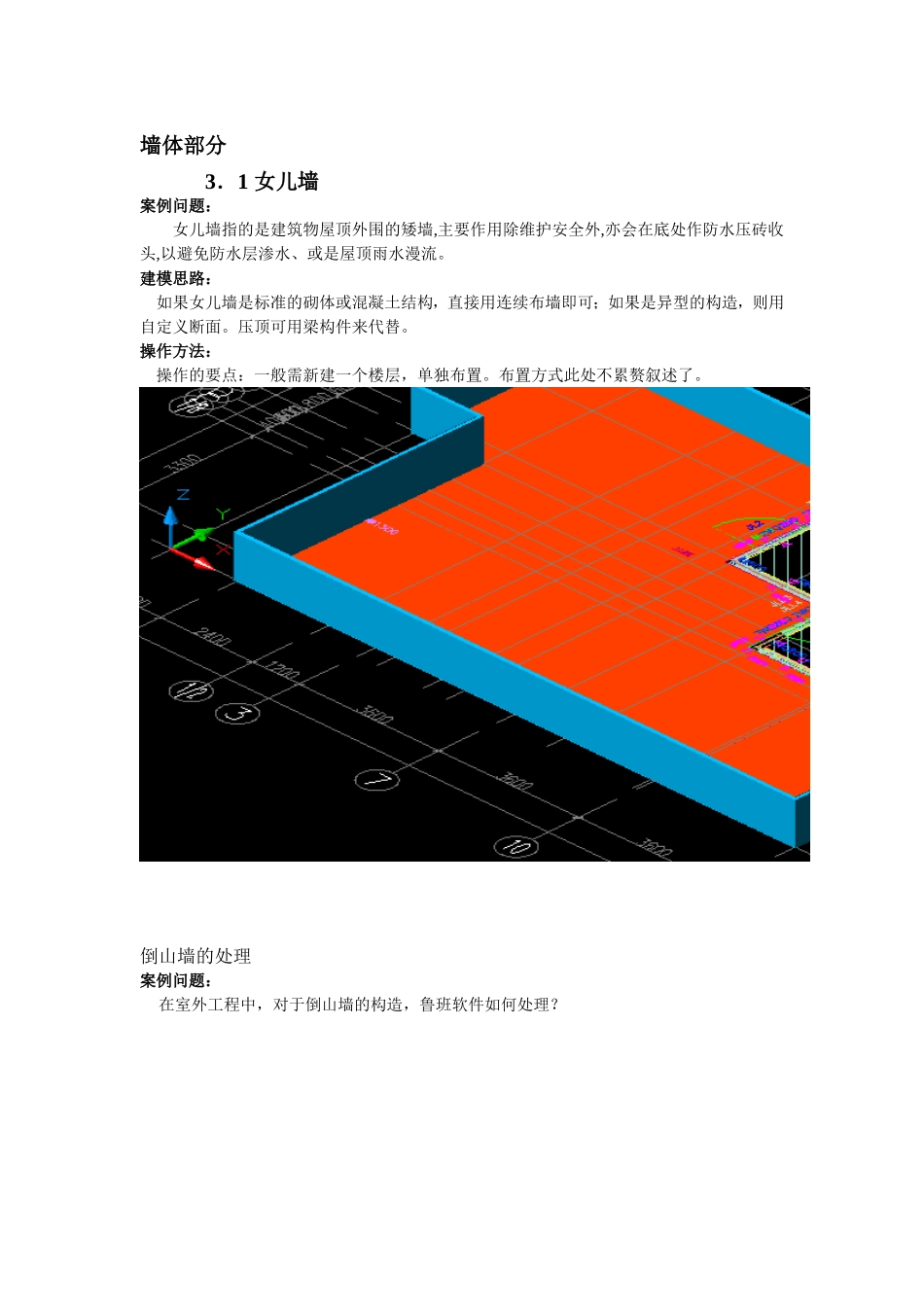

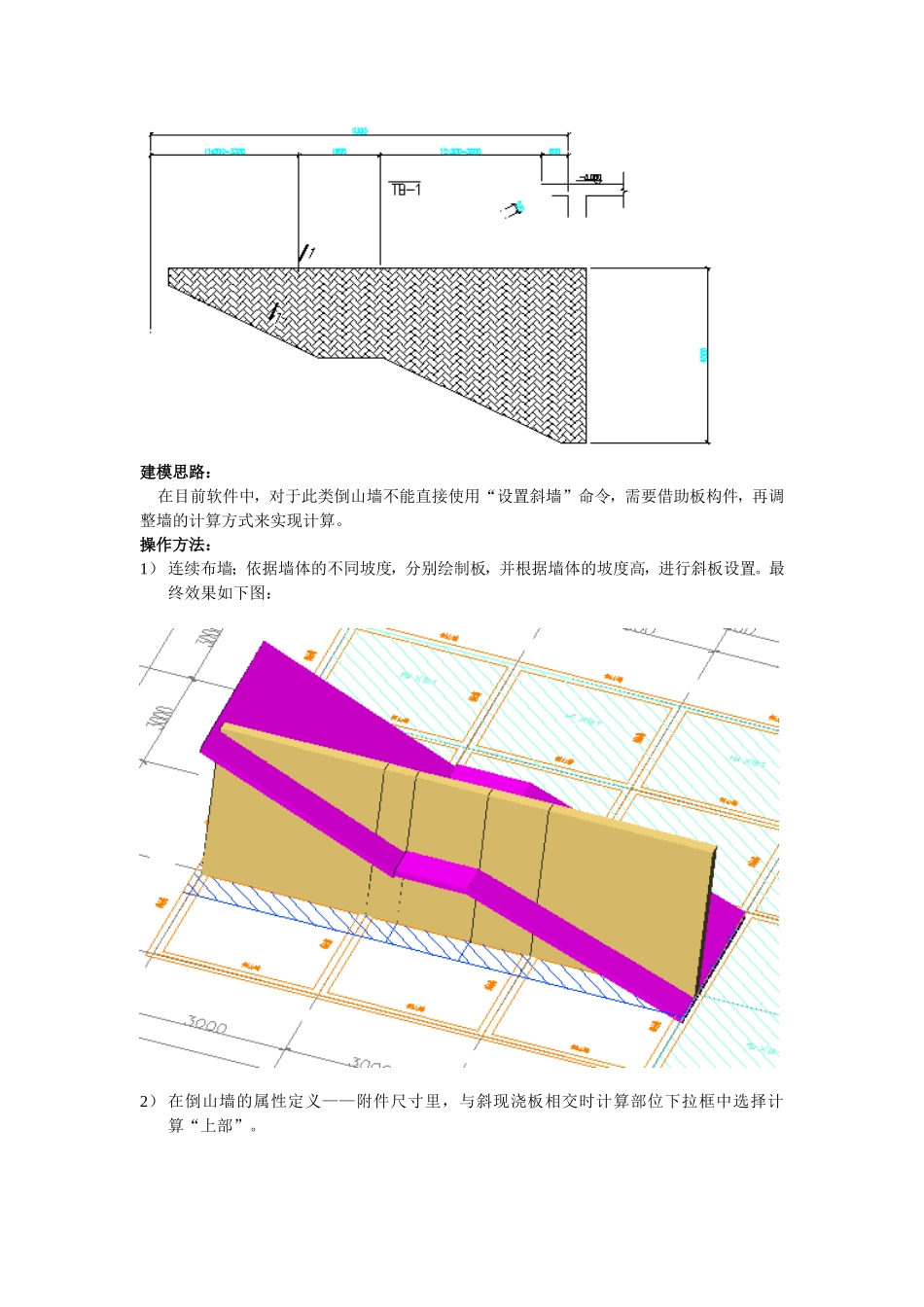

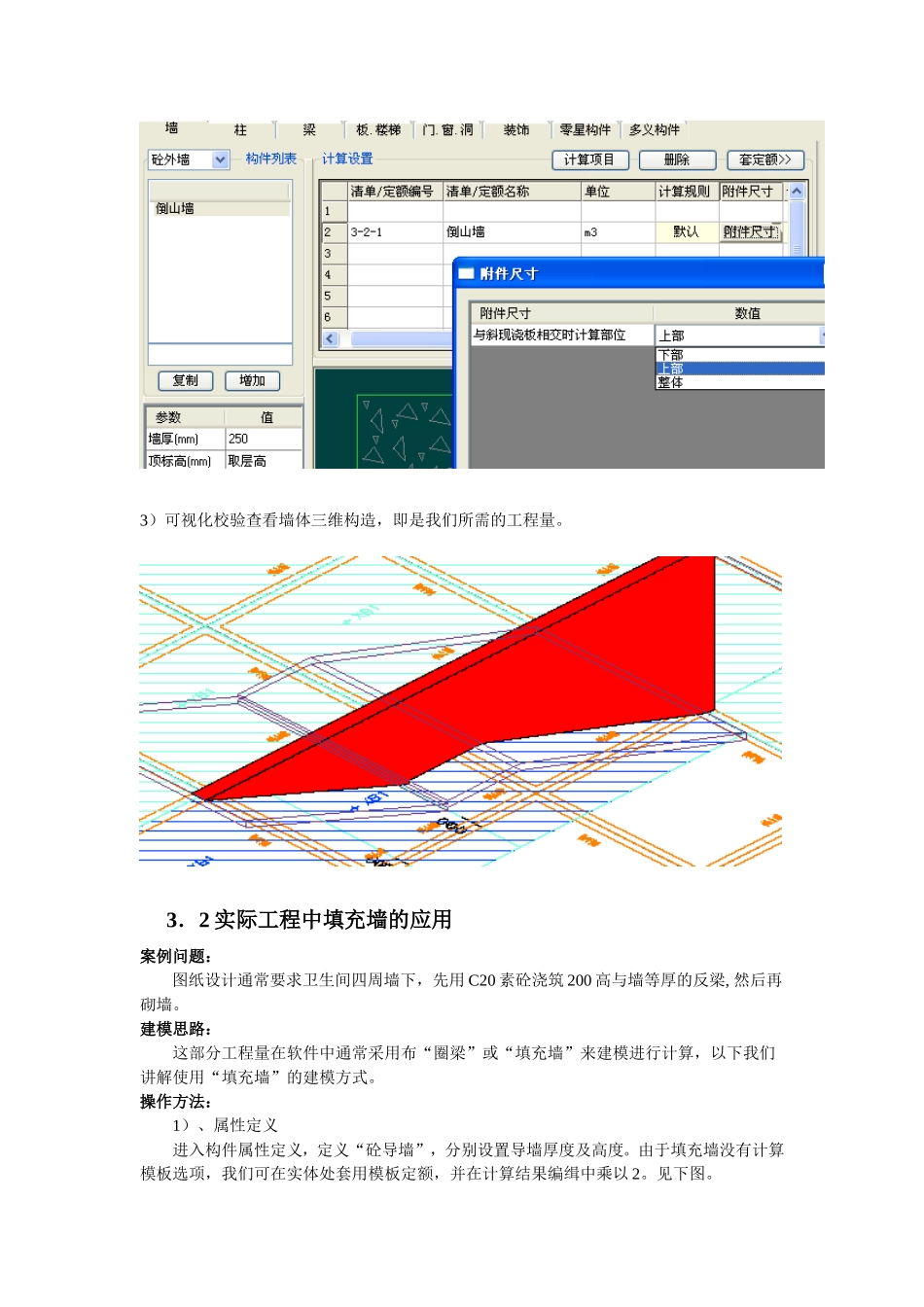

墙体部分3.1女儿墙案例问题:女儿墙指的是建筑物屋顶外围的矮墙,主要作用除维护安全外,亦会在底处作防水压砖收头,以避免防水层渗水、或是屋顶雨水漫流。建模思路:如果女儿墙是标准的砌体或混凝土结构,直接用连续布墙即可;如果是异型的构造,则用自定义断面。压顶可用梁构件来代替。操作方法:操作的要点:一般需新建一个楼层,单独布置。布置方式此处不累赘叙述了。倒山墙的处理案例问题:在室外工程中,对于倒山墙的构造,鲁班软件如何处理?建模思路:在目前软件中,对于此类倒山墙不能直接使用“设置斜墙”命令,需要借助板构件,再调整墙的计算方式来实现计算。操作方法:1)连续布墙;依据墙体的不同坡度,分别绘制板,并根据墙体的坡度高,进行斜板设置。最终效果如下图:2)在倒山墙的属性定义——附件尺寸里,与斜现浇板相交时计算部位下拉框中选择计算“上部”。3)可视化校验查看墙体三维构造,即是我们所需的工程量。3.2实际工程中填充墙的应用案例问题:图纸设计通常要求卫生间四周墙下,先用C20素砼浇筑200高与墙等厚的反梁,然后再砌墙。建模思路:这部分工程量在软件中通常采用布“圈梁”或“填充墙”来建模进行计算,以下我们讲解使用“填充墙”的建模方式。操作方法:1)、属性定义进入构件属性定义,定义“砼导墙”,分别设置导墙厚度及高度。由于填充墙没有计算模板选项,我们可在实体处套用模板定额,并在计算结果编缉中乘以2。见下图。图1.4-12)、构件布置执行命令,根据命令行提示,在卫生间四周墙上布置“砼导墙”;见下图。图1.4-2提示:软件中,构件的计算规则与所套定额无关,当用一类构件代替另一类构件时,需要对其计算规则进行检查调整。在本项目中用墙充墙代替砼导墙,墙充墙扣门窗,与砼导计算规则一致则无需调整。`引申1:壁龛墙体上壁龛可以用填充墙绘制,填充墙不用套定额,执行“移动”命令将填充墙移动到联想引申:填充墙不仅仅用在导墙上还可以在壁龛、变截面墙体等特殊构造上应用墙体的内边线即可,如下图1.4-3;图1.4-3引申2:变截面墙体可以先布置一道墙体,如ZWQ240,然后在其上布置一道填充墙,如TCQ400,完成后调整标高即可。注意:墙上的门窗洞口厚度是根据墙生成的,厚度同墙,而非填充墙。图1.4-4壁龛处圆形墙体的布置案例问题:操作方法:圆形墙体建模有两种方式1)用CAD命令“circle”画一个圆,用线变墙命令即可完成布置;2)圆形墙分开两个半圆形来布置。倾斜的墙体如何建模?案例问题:墙体立面不是垂直的,是斜挑的,这样的墙体在软件里如何设置?建模思路:遇到倾斜的墙体,常规命令是无法调整的。需要考虑使用其他构件来代替处理。操作方法:可以使用斜板来变通布置,设置板厚同墙厚,门窗可以用板洞来布置,装饰可以在板的实体模板里套,脚手架可以在编辑其他项目里添加。案例问题:门廊位置拱形墙在软件中应如何处理?圆形墙体建模思路:拱形墙可以通过布置洞口来实现精确计算。操作方法:1)定义一个半圆形墙洞拱形墙体2)将洞口布置在相应的拱形墙上即可,可视化校验如下:定义墙洞,注意调整尺寸和标高总结与思考:0墙在实际工程中的应用举例;异型断面女儿墙的建模,压顶的计算;倒山墙的绘制与计算;圆形墙体的建模方式;填充墙在实际工程的应用举例;倾斜墙体的建模方式,及其装饰面、模板的计算设置。
