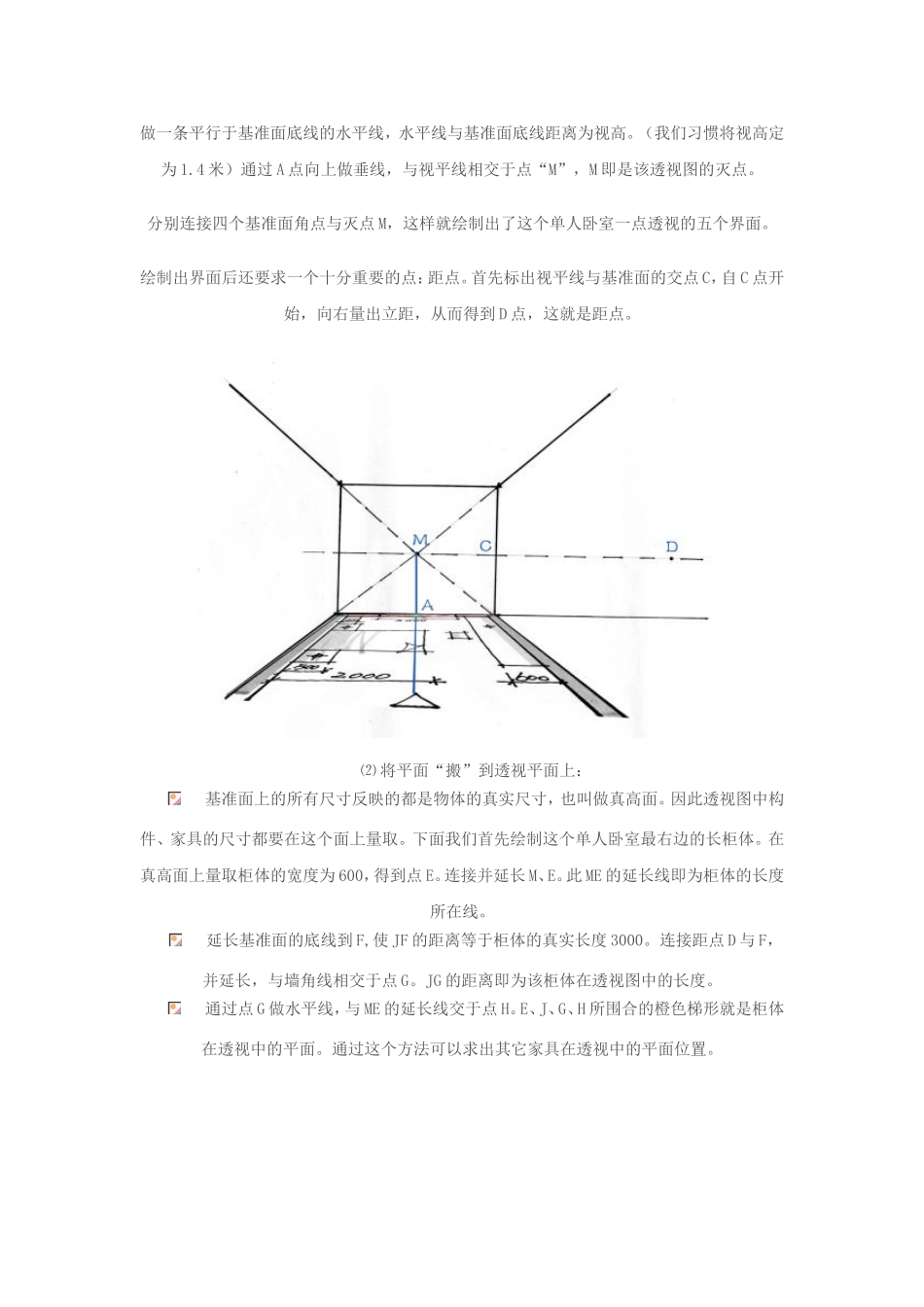

一点透视的画法同学们，如果教材不能随身携带，画图的时候忘记基本画法可以及时上网查询，但是具体的画法及细部讲解还要参考教材《居住空间室内设计速查手册》能展现室内5个界面，图面效果稳定。——适于表现静态单纯的空间环境。画面中平行于基准面的各个垂直面，其水平、垂直尺寸比例不变，纵深方向的尺寸逐渐缩小，消失于灭点。下面以一个单人卧室平面为例来说明一点透视的基本画法：绘出右图平面的一点透视图方法如以下各个步骤图：⑴绘制界面轮廓：通过上图“立点”向上做垂线，与基准面交于点A。这就是灭点在基准面上的平面位置。按比例绘制基准面。做一条平行于基准面底线的水平线，水平线与基准面底线距离为视高。（我们习惯将视高定为1.4米）通过A点向上做垂线，与视平线相交于点“M”，M即是该透视图的灭点。分别连接四个基准面角点与灭点M，这样就绘制出了这个单人卧室一点透视的五个界面。绘制出界面后还要求一个十分重要的点：距点。首先标出视平线与基准面的交点C，自C点开始，向右量出立距，从而得到D点，这就是距点。⑵将平面“搬”到透视平面上：基准面上的所有尺寸反映的都是物体的真实尺寸，也叫做真高面。因此透视图中构件、家具的尺寸都要在这个面上量取。下面我们首先绘制这个单人卧室最右边的长柜体。在真高面上量取柜体的宽度为600，得到点E。连接并延长M、E。此ME的延长线即为柜体的长度所在线。延长基准面的底线到F,使JF的距离等于柜体的真实长度3000。连接距点D与F，并延长，与墙角线相交于点G。JG的距离即为该柜体在透视图中的长度。通过点G做水平线，与ME的延长线交于点H。E、J、G、H所围合的橙色梯形就是柜体在透视中的平面。通过这个方法可以求出其它家具在透视中的平面位置。⑶把家具拉高：分别通过上图求得柜体的四个顶点向上做垂线。其中最里面的一个面与基准面重合。柜体的高度在基准面上量取,得到点K,连接M、K，并延长，与柜体的垂直线交于点N。以此方法求得柜体的立体图形。⑷整理造型完成透视图：求出空间的基本家具轮廓后，就要通过丰富这些构件的细节，并同时添加配景来完成最终效果。这个过程要注意线条的美感。可以先铅笔起稿，然后描出准确的墨线，完成墨线底稿的制作。顶部造型也要用⑴~⑶步骤方法在顶部找到正确的透视位置，再丰富造型。（见下图）编号说明图层颜色笔号笔宽适用范围1轴线轴线红170.05轴线网2结构立面黄270.35建筑结构线,立面轮廓线3装饰绿化绿370.05绿化、装饰、图框上下划线4轮廓及剖切剖面水蓝470.25轮廓线、家具剖切线5家具3(看线)fur3蓝570.1家具看线、楼梯栏杆，窗，洁具，设备，踢脚线6粗线粗线紫670.45图名下的水平线7各种线墙白770.3其余各种线8填充填充深灰870.05填充、装饰、较为密集的线9文字文字浅灰970.1文字，引出线10木作家具土黄3170.15木作家具11灯玻璃红24170.1灯、玻璃12顶面顶面蓝15170.15墙面装饰完成线、吊顶13文字文字灰25470.1尺寸、数字、文字比例说明文字小尺寸尺寸标题/注解1/1004502003006001/502252253501\301201351801\2090901401\10404070尺寸标注短斜线(Architectural)引出线箭头(Closedfilled)shx字体gbeitc.shxbig字体gbcbig.shx
