母线保护测试题VIP免费

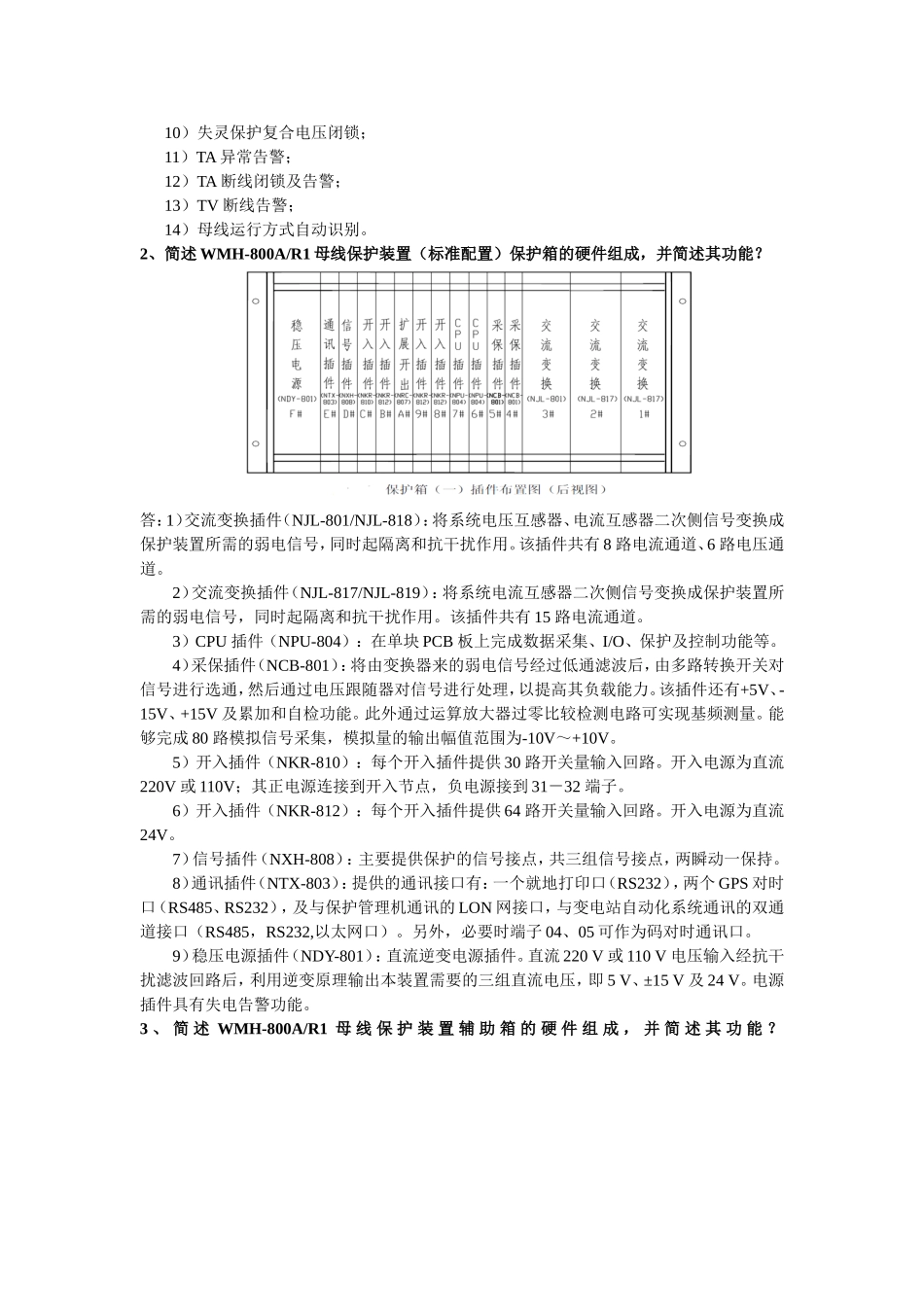

母线保护测试题一、填空题1、WMH-800A微机母线保护装置采用双CPU插件，其中CPU1完成（出口），CPU2完成（启动）。2、母联保护包括（母联充电）保护、（过流）保护和（非全相）保护。3、WMH-800A微机母线保护装置的跳闸采用（启动）+（保护动作）方式，杜绝保护装置硬件故障引起的误动。4、大差后备保护动作时，跳开母线上（无隔离刀闸辅助触点位置）的元件和（母联）。5、母联热备用指的是（母联刀闸闭合）、（母联断路器断开）及（两段母线均有电压）的情况下。6、母联失灵保护可由差动保护、（充电保护）、（过流保护）、（失灵保护）启动，也可由（外部）保护启动。7、若“充电闭锁母差”控制字投入，则在充电保护开放期间闭锁母差保护（300ms）。8、当某元件TA变比大于（10）倍基准变比时，装置发TA变比异常告警，异常告警后闭锁母差保护。9、WMH-800A/R1在标准配置方案下最多可连接（23）个元件；在简化配置方案下最多可连接（12）个元件，保护不能配置（失灵）保护。10、强制箱有0、1、A三个位置，0代表（强制断）、1代表（强制合）、A代表（自动识别位置）。二、选择题1、下列哪些保护动作经复合电压闭锁。（A、D）A、差动保护B、充电保护C、非全相保护D、断路器失灵保护2、I母、II母在母线互联情况下，差动保护动作时跳（D）。A、I母所有元件B、II母所有元件C、母联D、I母、II母所有元件3、复合电压闭锁元件包括（A、B、C）。A、相间低电压B、负序电压C、自产零序电压D、外接零序电压4、下列哪种情况闭锁差动保护。（A）A、母线TA断线B、母联TA断线C、TV断线D、母联保护三、判断题1、WMH-800A/R1允许不同规格TA混用。（√）2、母联失灵保护不经复合电压闭锁。（×）3、充电保护启动后开放充电保护500ms。（×）4、母线互联时按单母线方式运行，差动保护动作时报“I母差动动作”。（×）5、差动保护动作后固定启动母联失灵保护。（√）四、简答题1、简述WMH-800A装置的主要保护功能有哪些？答：1）比率制动差动保护；2）大差后备保护；3）母线保护复合电压闭锁；4）母联死区保护；5）母联失灵保护；6）母联充电保护；7）母联过流保护；8）母联非全相保护；9）断路器失灵保护；10）失灵保护复合电压闭锁；11）TA异常告警；12）TA断线闭锁及告警；13）TV断线告警；14）母线运行方式自动识别。2、简述WMH-800A/R1母线保护装置（标准配置）保护箱的硬件组成，并简述其功能？答：1）交流变换插件（NJL-801/NJL-818）：将系统电压互感器、电流互感器二次侧信号变换成保护装置所需的弱电信号，同时起隔离和抗干扰作用。该插件共有8路电流通道、6路电压通道。2）交流变换插件（NJL-817/NJL-819）：将系统电流互感器二次侧信号变换成保护装置所需的弱电信号，同时起隔离和抗干扰作用。该插件共有15路电流通道。3）CPU插件（NPU-804）：在单块PCB板上完成数据采集、I/O、保护及控制功能等。4）采保插件（NCB-801）：将由变换器来的弱电信号经过低通滤波后，由多路转换开关对信号进行选通，然后通过电压跟随器对信号进行处理，以提高其负载能力。该插件还有+5V、-15V、+15V及累加和自检功能。此外通过运算放大器过零比较检测电路可实现基频测量。能够完成80路模拟信号采集，模拟量的输出幅值范围为-10V～+10V。5）开入插件（NKR-810）：每个开入插件提供30路开关量输入回路。开入电源为直流220V或110V；其正电源连接到开入节点，负电源接到31－32端子。6）开入插件（NKR-812）：每个开入插件提供64路开关量输入回路。开入电源为直流24V。7）信号插件（NXH-808）：主要提供保护的信号接点，共三组信号接点，两瞬动一保持。8）通讯插件（NTX-803）：提供的通讯接口有：一个就地打印口（RS232），两个GPS对时口（RS485、RS232），及与保护管理机通讯的LON网接口，与变电站自动化系统通讯的双通道接口（RS485，RS232,以太网口）。另外，必要时端子04、05可作为码对时通讯口。9）稳压电源插件（NDY-801）：直流逆变电源插件。直流220V或110V电压输入经抗干扰滤波回路后，利用逆变原理输出本装置需要的三组直流电压，即5V、±15V及24V。电源插件具有失电告警功能。3、简述WMH-800A/R1母线保护...
