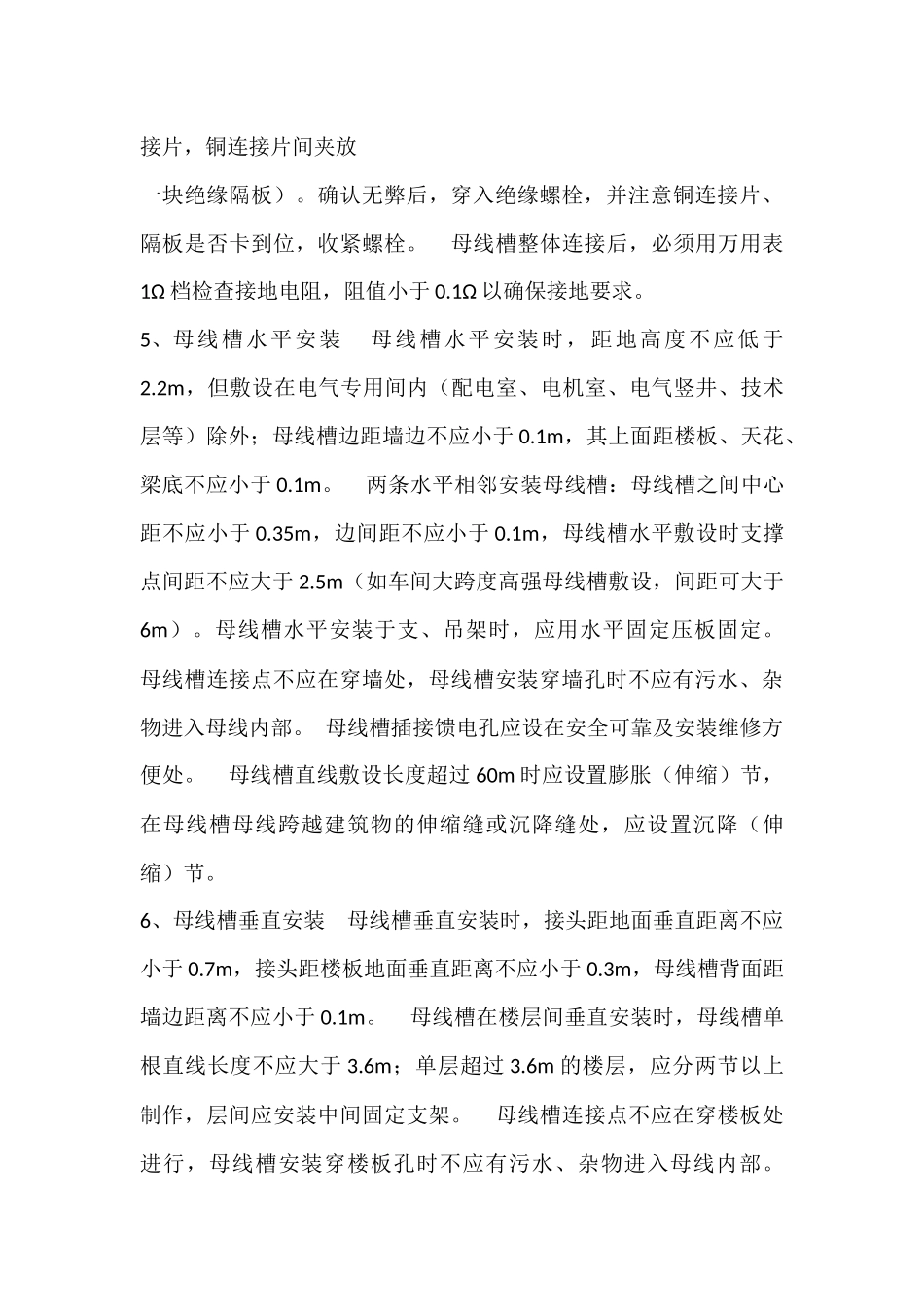

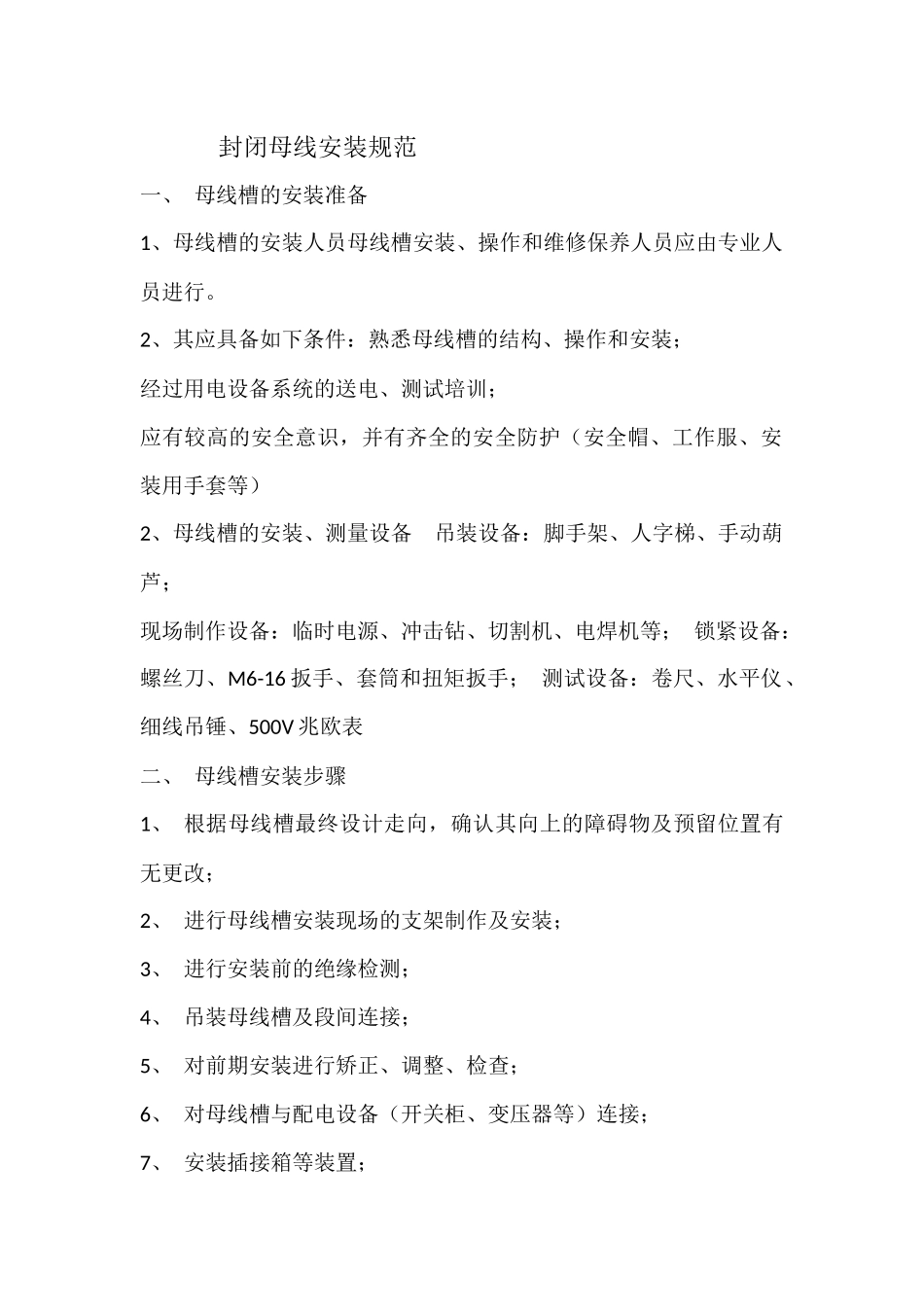

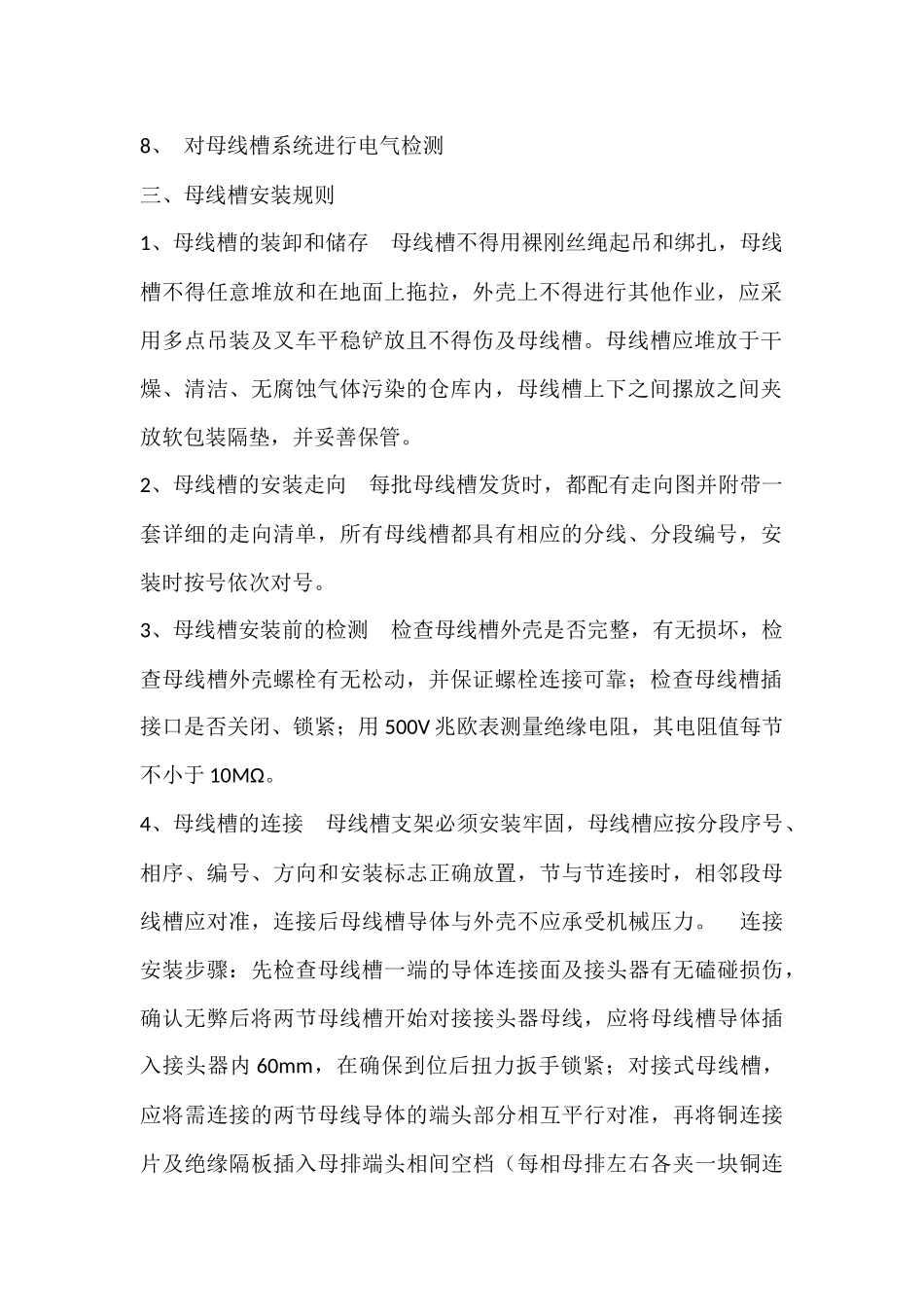

封闭母线安装规范一、母线槽的安装准备1、母线槽的安装人员母线槽安装、操作和维修保养人员应由专业人员进行。2、其应具备如下条件:熟悉母线槽的结构、操作和安装;经过用电设备系统的送电、测试培训;应有较高的安全意识,并有齐全的安全防护(安全帽、工作服、安装用手套等)2、母线槽的安装、测量设备吊装设备:脚手架、人字梯、手动葫芦;现场制作设备:临时电源、冲击钻、切割机、电焊机等;锁紧设备:螺丝刀、M6-16扳手、套筒和扭矩扳手;测试设备:卷尺、水平仪、细线吊锤、500V兆欧表二、母线槽安装步骤1、根据母线槽最终设计走向,确认其向上的障碍物及预留位置有无更改;2、进行母线槽安装现场的支架制作及安装;3、进行安装前的绝缘检测;4、吊装母线槽及段间连接;5、对前期安装进行矫正、调整、检查;6、对母线槽与配电设备(开关柜、变压器等)连接;7、安装插接箱等装置;8、对母线槽系统进行电气检测三、母线槽安装规则1、母线槽的装卸和储存母线槽不得用裸刚丝绳起吊和绑扎,母线槽不得任意堆放和在地面上拖拉,外壳上不得进行其他作业,应采用多点吊装及叉车平稳铲放且不得伤及母线槽。母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内,母线槽上下之间摞放之间夹放软包装隔垫,并妥善保管。2、母线槽的安装走向每批母线槽发货时,都配有走向图并附带一套详细的走向清单,所有母线槽都具有相应的分线、分段编号,安装时按号依次对号。3、母线槽安装前的检测检查母线槽外壳是否完整,有无损坏,检查母线槽外壳螺栓有无松动,并保证螺栓连接可靠;检查母线槽插接口是否关闭、锁紧;用500V兆欧表测量绝缘电阻,其电阻值每节不小于10MΩ。4、母线槽的连接母线槽支架必须安装牢固,母线槽应按分段序号、相序、编号、方向和安装标志正确放置,节与节连接时,相邻段母线槽应对准,连接后母线槽导体与外壳不应承受机械压力。连接安装步骤:先检查母线槽一端的导体连接面及接头器有无磕碰损伤,确认无弊后将两节母线槽开始对接接头器母线,应将母线槽导体插入接头器内60mm,在确保到位后扭力扳手锁紧;对接式母线槽,应将需连接的两节母线导体的端头部分相互平行对准,再将铜连接片及绝缘隔板插入母排端头相间空档(每相母排左右各夹一块铜连接片,铜连接片间夹放一块绝缘隔板)。确认无弊后,穿入绝缘螺栓,并注意铜连接片、隔板是否卡到位,收紧螺栓。母线槽整体连接后,必须用万用表1Ω档检查接地电阻,阻值小于0.1Ω以确保接地要求。5、母线槽水平安装母线槽水平安装时,距地高度不应低于2.2m,但敷设在电气专用间内(配电室、电机室、电气竖井、技术层等)除外;母线槽边距墙边不应小于0.1m,其上面距楼板、天花、梁底不应小于0.1m。两条水平相邻安装母线槽:母线槽之间中心距不应小于0.35m,边间距不应小于0.1m,母线槽水平敷设时支撑点间距不应大于2.5m(如车间大跨度高强母线槽敷设,间距可大于6m)。母线槽水平安装于支、吊架时,应用水平固定压板固定。母线槽连接点不应在穿墙处,母线槽安装穿墙孔时不应有污水、杂物进入母线内部。母线槽插接馈电孔应设在安全可靠及安装维修方便处。母线槽直线敷设长度超过60m时应设置膨胀(伸缩)节,在母线槽母线跨越建筑物的伸缩缝或沉降缝处,应设置沉降(伸缩)节。6、母线槽垂直安装母线槽垂直安装时,接头距地面垂直距离不应小于0.7m,接头距楼板地面垂直距离不应小于0.3m,母线槽背面距墙边距离不应小于0.1m。母线槽在楼层间垂直安装时,母线槽单根直线长度不应大于3.6m;单层超过3.6m的楼层,应分两节以上制作,层间应安装中间固定支架。母线槽连接点不应在穿楼板处进行,母线槽安装穿楼板孔时不应有污水、杂物进入母线内部。母线槽插接馈电孔应设在安全可靠及安装维修方便位置。插接箱安装后,箱底高度不应低于0.9m母线槽垂直安装时,应将弹簧支架安装于母线槽上,再将母线槽及弹簧支架固定于槽钢固定架上,锁紧支架的弹簧螺母;待安装4~5层后,由上向下逐层松开螺母,使母线槽重量自然承载于支架弹簧上。母线槽连接紧固后,其弯曲度不大于1度。两条垂直相邻安装的母线槽,母线槽之间的中心距不应小于0.35m,边间...
