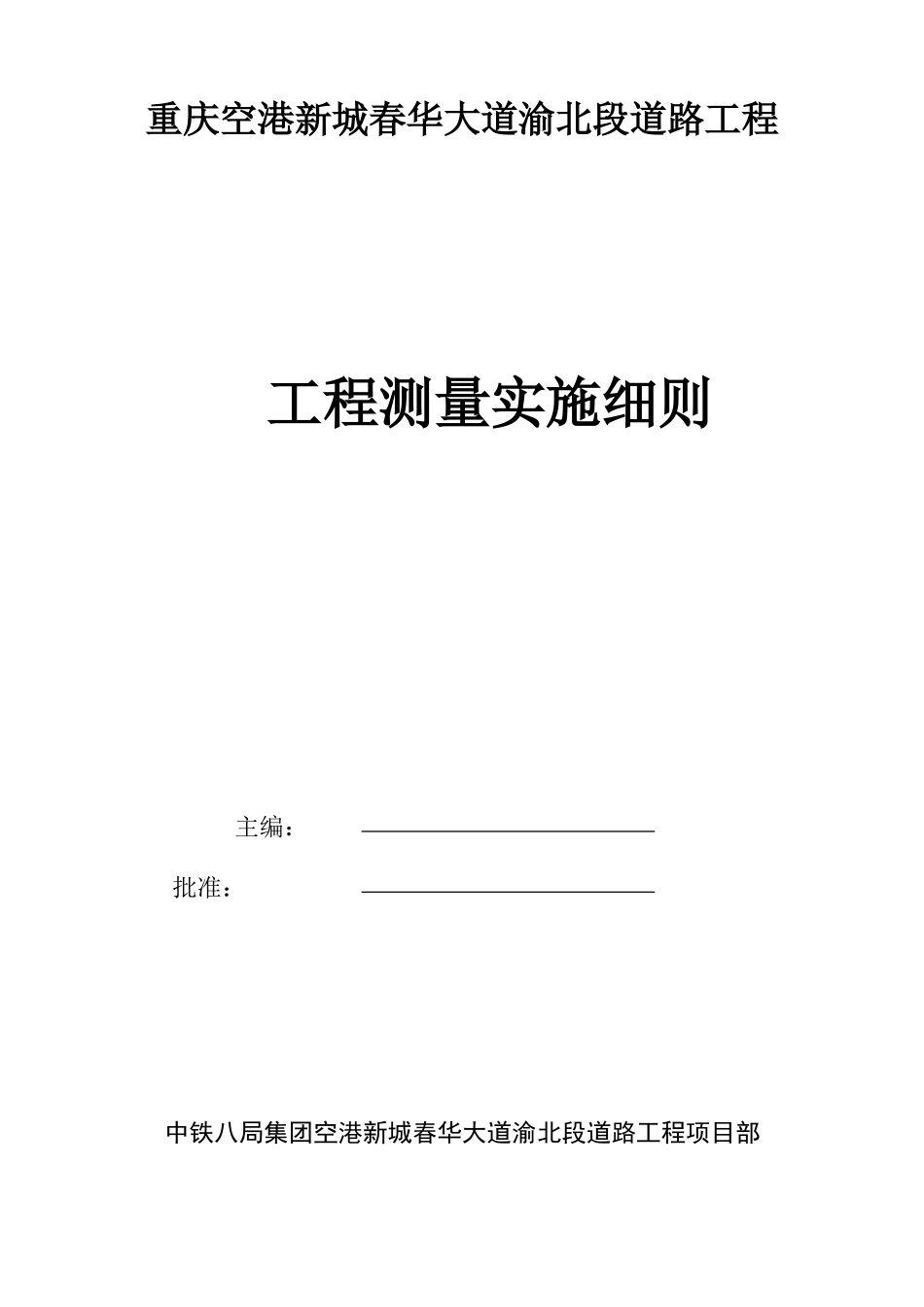

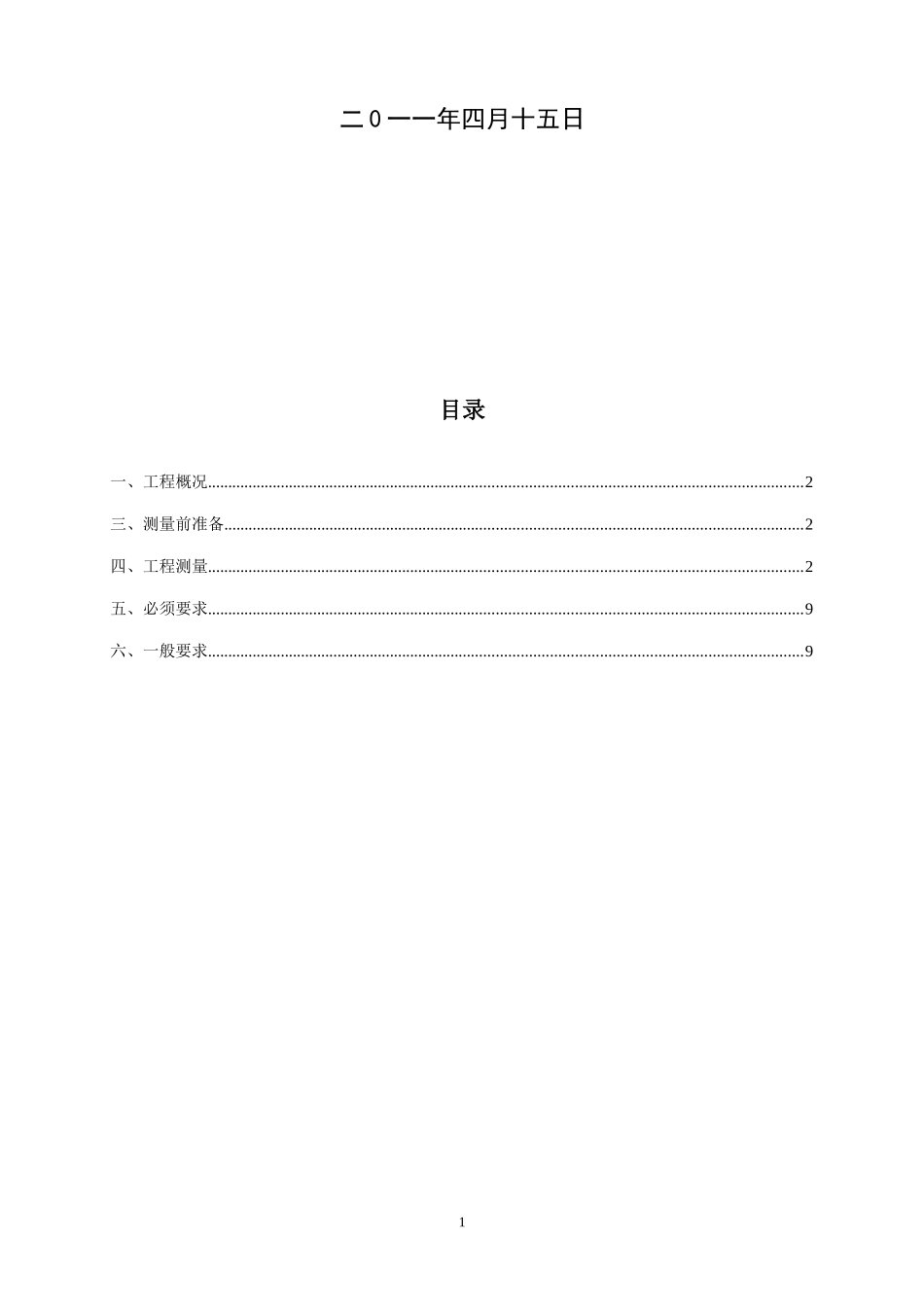

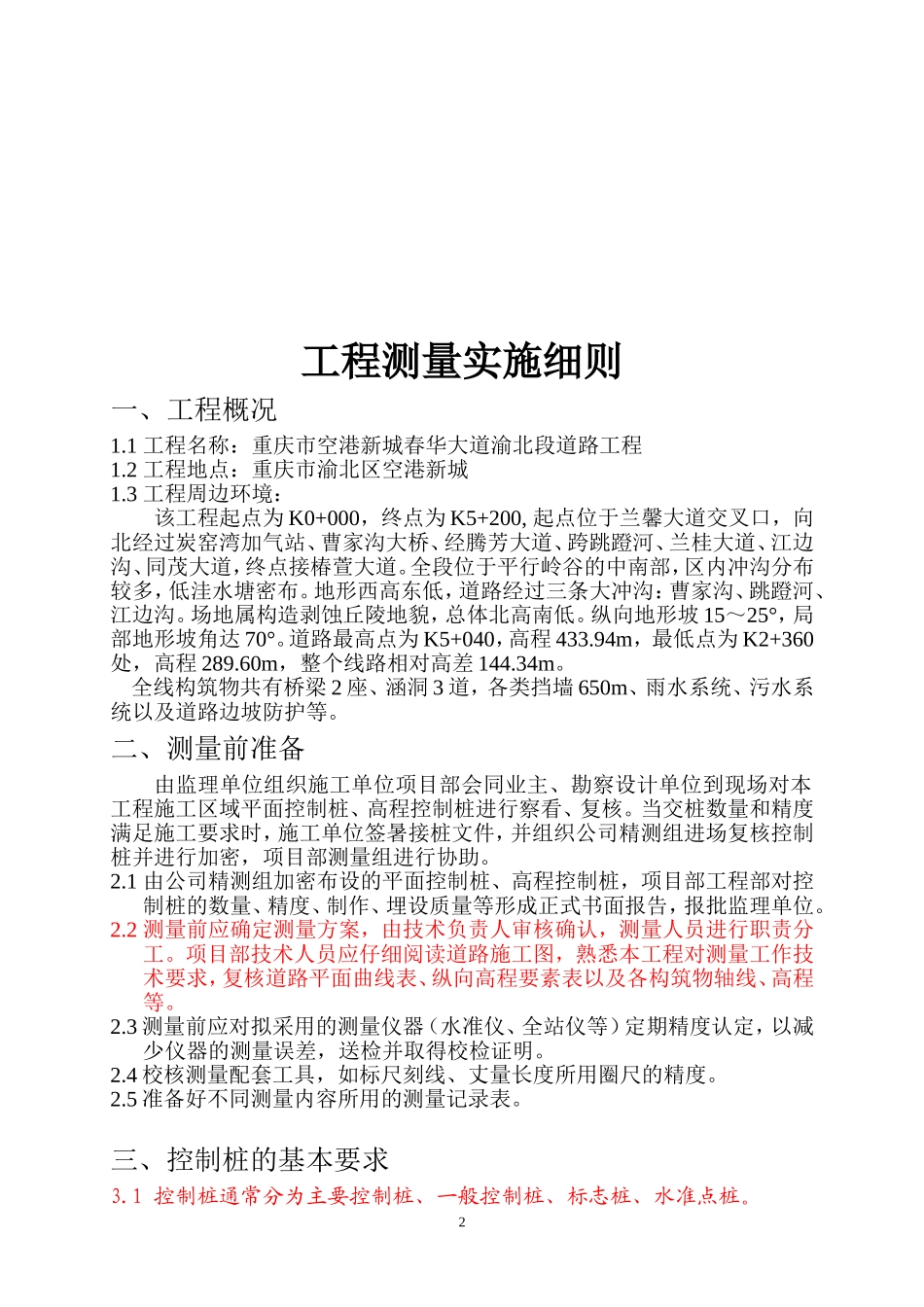

重庆空港新城春华大道渝北段道路工程工程测量实施细则主编：批准：中铁八局集团空港新城春华大道渝北段道路工程项目部二0一一年四月十五日目录一、工程概况.................................................................................................................................................2三、测量前准备.............................................................................................................................................2四、工程测量.................................................................................................................................................2五、必须要求.................................................................................................................................................9六、一般要求.................................................................................................................................................91工程测量实施细则一、工程概况1.1工程名称：重庆市空港新城春华大道渝北段道路工程1.2工程地点：重庆市渝北区空港新城1.3工程周边环境：该工程起点为K0+000，终点为K5+200,起点位于兰馨大道交叉口，向北经过炭窑湾加气站、曹家沟大桥、经腾芳大道、跨跳蹬河、兰桂大道、江边沟、同茂大道，终点接椿萱大道。全段位于平行岭谷的中南部，区内冲沟分布较多，低洼水塘密布。地形西高东低，道路经过三条大冲沟：曹家沟、跳蹬河、江边沟。场地属构造剥蚀丘陵地貌，总体北高南低。纵向地形坡15～25°，局部地形坡角达70°。道路最高点为K5+040，高程433.94m，最低点为K2+360处，高程289.60m，整个线路相对高差144.34m。全线构筑物共有桥梁2座、涵洞3道，各类挡墙650m、雨水系统、污水系统以及道路边坡防护等。二、测量前准备由监理单位组织施工单位项目部会同业主、勘察设计单位到现场对本工程施工区域平面控制桩、高程控制桩进行察看、复核。当交桩数量和精度满足施工要求时，施工单位签暑接桩文件，并组织公司精测组进场复核控制桩并进行加密，项目部测量组进行协助。2.1由公司精测组加密布设的平面控制桩、高程控制桩，项目部工程部对控制桩的数量、精度、制作、埋设质量等形成正式书面报告，报批监理单位。2.2测量前应确定测量方案，由技术负责人审核确认，测量人员进行职责分工。项目部技术人员应仔细阅读道路施工图，熟悉本工程对测量工作技术要求，复核道路平面曲线表、纵向高程要素表以及各构筑物轴线、高程等。2.3测量前应对拟采用的测量仪器（水准仪、全站仪等）定期精度认定，以减少仪器的测量误差，送检并取得校检证明。2.4校核测量配套工具，如标尺刻线、丈量长度所用圈尺的精度。2.5准备好不同测量内容所用的测量记录表。三、控制桩的基本要求3.1控制桩通常分为主要控制桩、一般控制桩、标志桩、水准点桩。23.1.1主要控制桩主要控制桩是指需要保留较长时间、施工测量、竣工测量等都需要重复使用的控制性标志。主要用于平面控制测量的GPS点、三角点、导线点、桥隧控制桩、互通式立体交叉控制桩等。主要控制桩应为混凝土桩，其材料及规格要求见附录B。混凝土桩可预制或就地浇筑，当有整体坚固岩石或建筑物时，可设在岩石或建筑物上。3.1.2一般控制桩主要用于交点桩、转点桩、平曲线控制桩、路线起终点桩、断链桩以及其它构造物控制桩等。控制桩为5cm×5cm（30～50cm）或直径为5cm的木质桩，桩顶为十字形钉帽的钢钉。3.1.3标志桩主要用于路线中线上的整桩、加桩和主要控制桩、一般控制桩的指示桩。标志桩为（4～5cm）×(1～1.5cm)×(25～30cm)的木质或竹质板桩。3.1.4水准点桩1.水准点桩应为混凝土桩，其材料与规格要求见附录B。混凝土桩可预制，也可就地浇筑。2．位于山区岩石地段时，水准点桩可利用坚硬稳固的整体岩石凿成凸面；在有牢固永久性建筑物可利用时，可在建筑物的顶面凸出处设置，点位应用红油漆画上“”（8cm～10cm）记号。混凝土水准点桩顶面的钢筋应锉成球面，水准点桩与...
