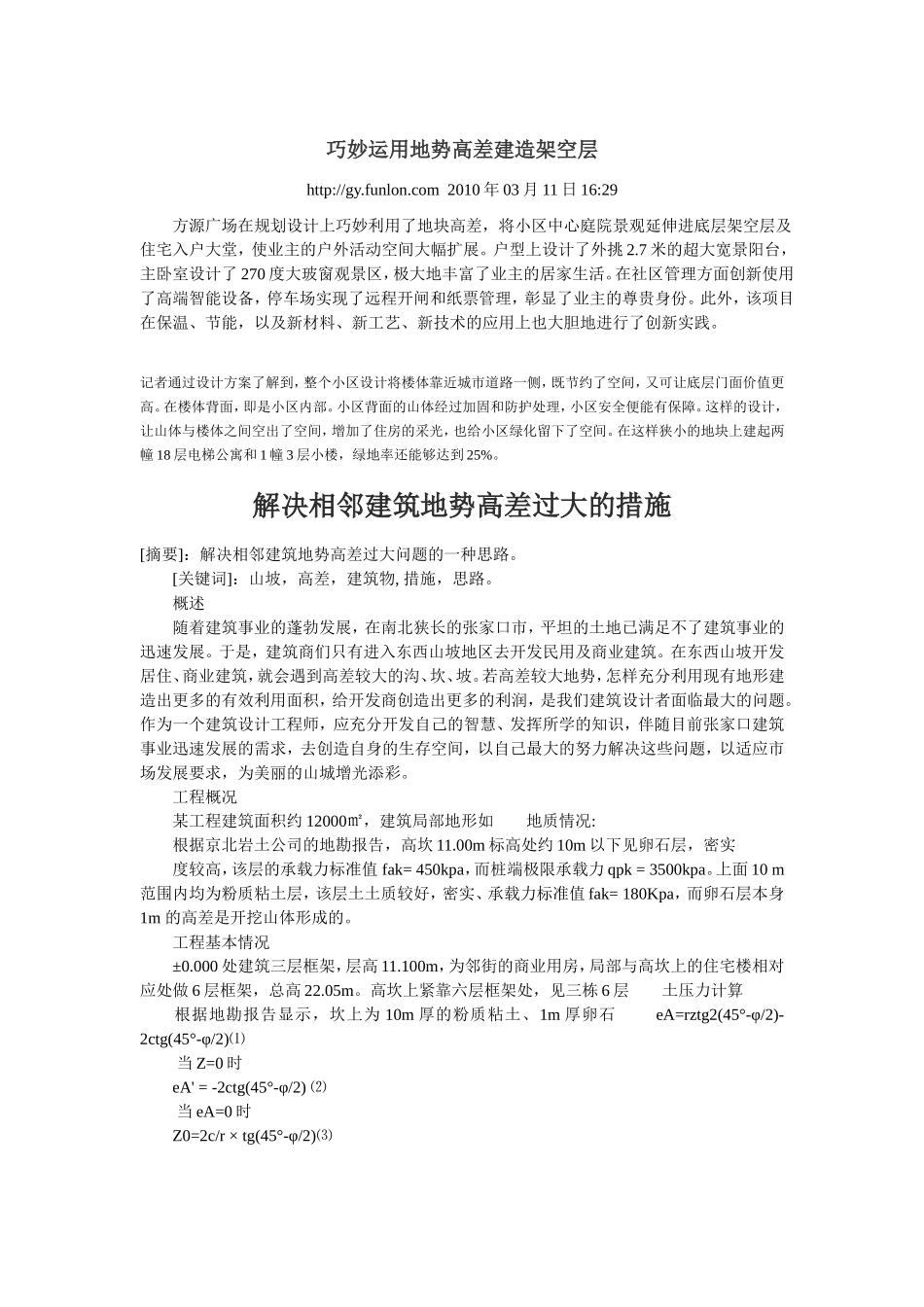

巧妙运用地势高差建造架空层http://gy.funlon.com2010年03月11日16:29方源广场在规划设计上巧妙利用了地块高差，将小区中心庭院景观延伸进底层架空层及住宅入户大堂，使业主的户外活动空间大幅扩展。户型上设计了外挑2.7米的超大宽景阳台，主卧室设计了270度大玻窗观景区，极大地丰富了业主的居家生活。在社区管理方面创新使用了高端智能设备，停车场实现了远程开闸和纸票管理，彰显了业主的尊贵身份。此外，该项目在保温、节能，以及新材料、新工艺、新技术的应用上也大胆地进行了创新实践。记者通过设计方案了解到，整个小区设计将楼体靠近城市道路一侧，既节约了空间，又可让底层门面价值更高。在楼体背面，即是小区内部。小区背面的山体经过加固和防护处理，小区安全便能有保障。这样的设计，让山体与楼体之间空出了空间，增加了住房的采光，也给小区绿化留下了空间。在这样狭小的地块上建起两幢18层电梯公寓和1幢3层小楼，绿地率还能够达到25%。解决相邻建筑地势高差过大的措施[摘要]：解决相邻建筑地势高差过大问题的一种思路。[关键词]：山坡，高差，建筑物,措施，思路。概述随着建筑事业的蓬勃发展，在南北狭长的张家口市，平坦的土地已满足不了建筑事业的迅速发展。于是，建筑商们只有进入东西山坡地区去开发民用及商业建筑。在东西山坡开发居住、商业建筑，就会遇到高差较大的沟、坎、坡。若高差较大地势，怎样充分利用现有地形建造出更多的有效利用面积，给开发商创造出更多的利润，是我们建筑设计者面临最大的问题。作为一个建筑设计工程师，应充分开发自己的智慧、发挥所学的知识，伴随目前张家口建筑事业迅速发展的需求，去创造自身的生存空间，以自己最大的努力解决这些问题，以适应市场发展要求，为美丽的山城增光添彩。工程概况某工程建筑面积约12000㎡，建筑局部地形如地质情况:根据京北岩土公司的地勘报告，高坎11.00m标高处约10m以下见卵石层，密实度较高，该层的承载力标准值fak=450kpa，而桩端极限承载力qpk=3500kpa。上面10m范围内均为粉质粘土层，该层土土质较好，密实、承载力标准值fak=180Kpa，而卵石层本身1m的高差是开挖山体形成的。工程基本情况±0.000处建筑三层框架，层高11.100m，为邻街的商业用房，局部与高坎上的住宅楼相对应处做6层框架，总高22.05m。高坎上紧靠六层框架处，见三栋6层土压力计算根据地勘报告显示，坎上为10m厚的粉质粘土、1m厚卵石eA=rztg2(45°-φ/2)-2ctg(45°-φ/2)⑴当Z=0时eA'=-2ctg(45°-φ/2)⑵当eA=0时Z0=2c/r×tg(45°-φ/2)⑶计算图形如挡土墙体系600×1200的壁柱计算:本壁柱将承受坎上建筑物外墙的直荷载N，粉质粘土的自重和地下室地面局部荷载q。计算如在拉梁范围内采用三七灰土分层夯实至壁柱顶标高。要求压实系数≥0.97，以防止面层雨水渗透造成土失去粘聚力，增加对挡墙的侧压力，同时也是防止粉质黏土层产生变形滑移。在高坎上建筑物的承台梁全部贯通布置，主筋全部加强。拉梁连接的靠近伸缩缝一跨的第二排灌注桩的直径及配筋均应加强。灌注桩直径增大至1000mm，配筋20Φ22。承台梁顶标高处，靠近伸缩缝部分承台梁再用200mm厚的砼板整体现浇连接，参考:板中配筋双层双向Φ12＠150。通过上述的各种做法与技术措施,使建筑基础中土体与挡土板、壁柱，灌注桩的拉梁及承台梁之间形成一个刚性的整体稳定体系，与大地一起形成刚度很大的刚片，从而符合了规范中的有关规定。有关计算结果的技术分析根据计算结果：(按地震列度为7度计算)（一）1#楼共32根灌注桩。总重力荷载28409KN则平均每根灌注桩的重力荷载28409/32=887.8KN总水平地震作用标准值为2272.7KN。平均每根桩的水平地震作用标准值为2272.7/32=71KN（二）2#楼共38根灌注桩。总重力荷载33394.6KN则平均每根灌注桩的重力荷载33394.6/38=878.8KN总水平地震作用标准值为2671.6KN。平均每根桩的水平地震作用标准值为2671.6/38=70.3KN（三）3#楼共34根灌注桩。总重力荷载34339KN则平均每根灌注桩的重力荷载34339/34=1010.00KN总水平地震作用标准值为2779.1KN。平均每根桩的水平地震作用标准值为2779.1/34=81.7KN1～3#楼按地震列度为7度时计算，结果其平均每根桩的...
