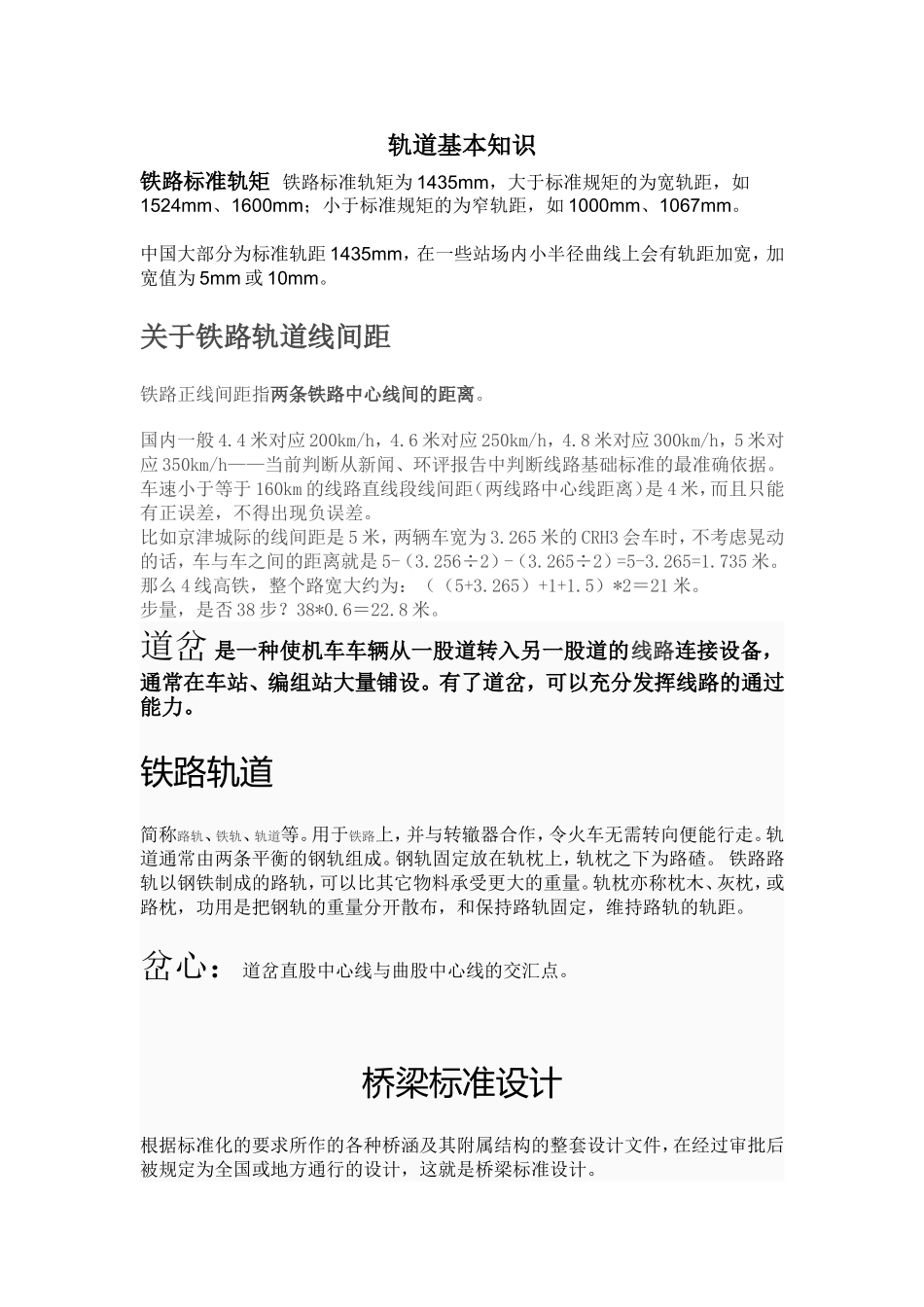

轨道基本知识铁路标准轨矩铁路标准轨矩为1435mm，大于标准规矩的为宽轨距，如1524mm、1600mm；小于标准规矩的为窄轨距，如1000mm、1067mm。中国大部分为标准轨距1435mm，在一些站场内小半径曲线上会有轨距加宽，加宽值为5mm或10mm。关于铁路轨道线间距铁路正线间距指两条铁路中心线间的距离。国内一般4.4米对应200km/h，4.6米对应250km/h，4.8米对应300km/h，5米对应350km/h——当前判断从新闻、环评报告中判断线路基础标准的最准确依据。车速小于等于160km的线路直线段线间距（两线路中心线距离）是4米，而且只能有正误差，不得出现负误差。比如京津城际的线间距是5米，两辆车宽为3.265米的CRH3会车时，不考虑晃动的话，车与车之间的距离就是5-（3.256÷2）-（3.265÷2）=5-3.265=1.735米。那么4线高铁，整个路宽大约为：（（5+3.265）+1+1.5）*2＝21米。步量，是否38步？38*0.6＝22.8米。道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。有了道岔，可以充分发挥线路的通过能力。铁路轨道简称路轨、铁轨、轨道等。用于铁路上，并与转辙器合作，令火车无需转向便能行走。轨道通常由两条平衡的钢轨组成。钢轨固定放在轨枕上，轨枕之下为路碴。铁路路轨以钢铁制成的路轨，可以比其它物料承受更大的重量。轨枕亦称枕木、灰枕，或路枕，功用是把钢轨的重量分开散布，和保持路轨固定，维持路轨的轨距。岔心：道岔直股中心线与曲股中心线的交汇点。桥梁标准设计根据标准化的要求所作的各种桥涵及其附属结构的整套设计文件，在经过审批后被规定为全国或地方通行的设计，这就是桥梁标准设计。简介经国家部级单位批准推广使用的、按模数化标准尺寸所做的桥梁设计。对于为数众多的常用的中、小桥梁，为降低造价，提高质量，当按批量制造和机械化施工的需要，将其跨度、主要尺寸、细节构造及规格统一制订。其未按这一名称批准者，可称定型设计或通用设计。中国铁路桥梁标准设计经国家批准的标准跨度是4、5、6、8、10、12、16、20、24、32、40、48、56、64、80、96、128和160米。跨度小于或等于32米的上承梁式桥（或40米钢梁桥）常用铁路架桥机架设，为此单线混凝土桥每以纵向缝将一孔梁分为两片，且对每一梁片的重量加以限制。跨度等于或大于48米的，均为钢桁架梁。为提高工地拼装速度及质量，其杆件及节点板等应从设计尺寸及工地孔眼精度等方面保证其能互换。因此在制订主要尺寸及细节构造时，须考虑工厂的工艺装备和技术水平。石拱桥、涵洞、墩台、沉井基础等也都有标准设计，但因其大部分不适合工厂制造，从设计标准化所得效益稍逊。单线铁路桥梁标准设计最重要的有：钢筋混凝土简支梁现设计跨度为4～16米（旧设计有跨度20米者），均为道碴桥面，每一孔梁分为两片，以使其尺寸能和架桥机适应。每片的截面，跨度小的取矩形板状，跨度较大的取∏形或T形（图1）桥梁标准设计。∏形的优点是在梁片架设后，不需将两片相连就可通车，缺点是较T形费料，且每片有四个支座，不易摆平，现已不生产。T形梁两片在隔板处相连。现用的标准设计分为两类：一为“正常高度梁”，一为“低高度梁”。前者建筑高度为1.0～2.4米，后者为0.85～1.6米。前者每片重量为9.4～51.5吨，后者为8.4～54.1吨。低高度梁适用于平原铁路，能在满足桥下净空要求下，降低线路高程，以降低路基造价。桥梁标准设计预应力混凝土简支梁均为道碴桥面，截面宽度尺寸和钢筋混凝土梁相同。T形截面下部加宽，以安放钢丝束，先张法梁现只用于跨度16米，尚不属标准设计；后张法梁最常用的是跨度24、32米两种，建筑高度分别为2.60、3.00米，梁片重量分别为78.5和111.5吨（见预应力混凝土结构）。钢板简支梁跨度小于或等于32米的上承式钢板梁，现已被预应力混凝土梁所代替，跨度为40米的虽仍然使用，但不是标准设计。下承式钢板梁建筑高度低，其用钢量显然较大，仅在平原地区当线路高程难于提高时使用。下承钢桁架简支梁50年代初，曾按跨度44、55、66米用低碳钢铆接结构设计并制造；1958年将跨度改为48、64及80米，而钢种及连接未变；70年代改用16锰钢，按栓焊梁（见桁架梁桥）设计。其主要尺寸为：跨...
