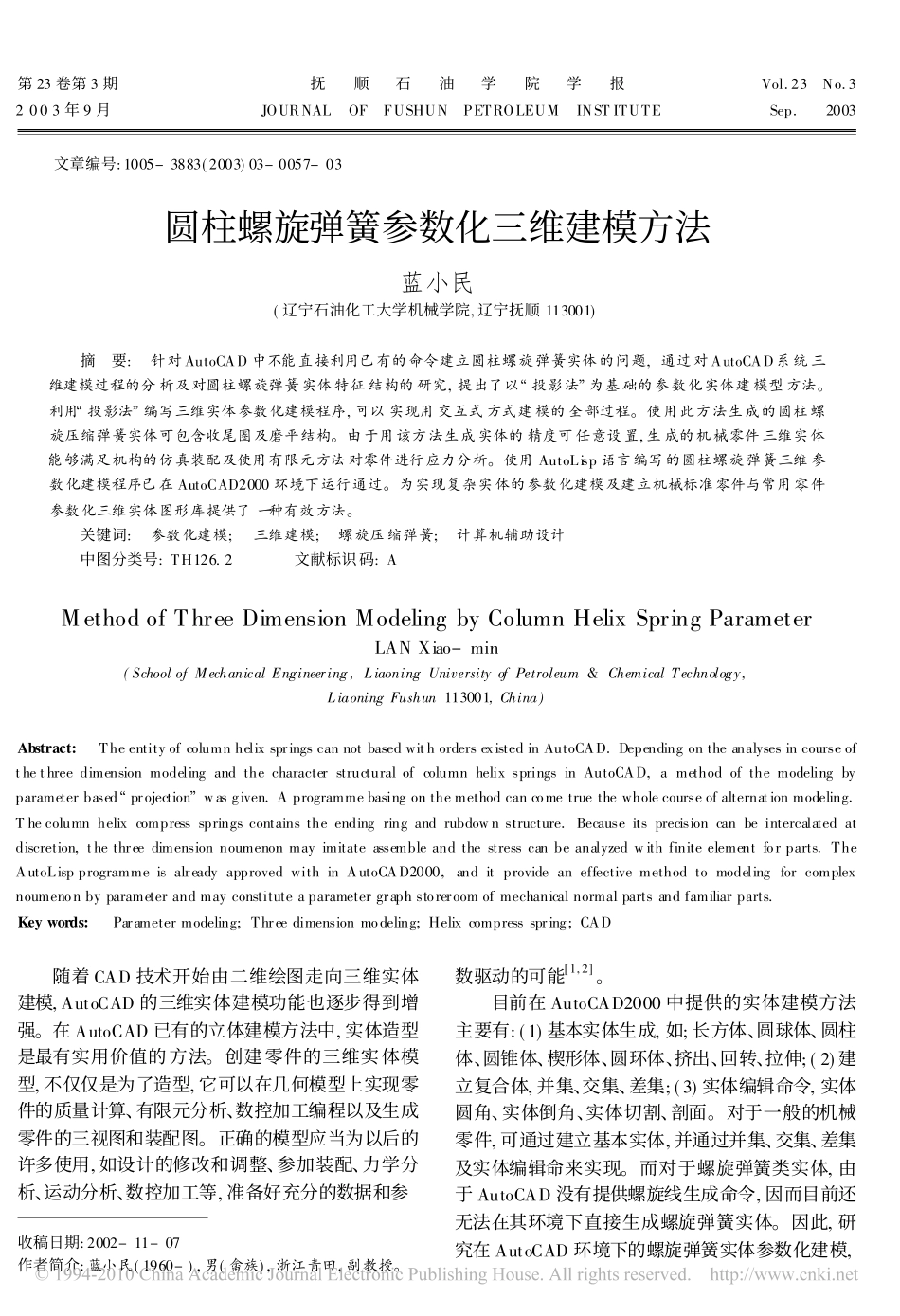

第23卷第3期����抚顺石油学院学报Vol.23�No.32003年9月JOURNAL�OF�FUSHUN�PETROLEUM�INSTITUTE��Sep.2003��文章编号:1005-3883(2003)03-0057-03圆柱螺旋弹簧参数化三维建模方法蓝小民(辽宁石油化工大学机械学院,辽宁抚顺113001)摘�要:�针对AutoCAD中不能直接利用已有的命令建立圆柱螺旋弹簧实体的问题,通过对AutoCAD系统三维建模过程的分析及对圆柱螺旋弹簧实体特征结构的研究,提出了以�投影法为基础的参数化实体建模型方法。利用�投影法编写三维实体参数化建模程序,可以实现用交互式方式建模的全部过程。使用此方法生成的圆柱螺旋压缩弹簧实体可包含收尾圈及磨平结构。由于用该方法生成实体的精度可任意设置,生成的机械零件三维实体能够满足机构的仿真装配及使用有限元方法对零件进行应力分析。使用AutoLisp语言编写的圆柱螺旋弹簧三维参数化建模程序已在AutoCAD2000环境下运行通过。为实现复杂实体的参数化建模及建立机械标准零件与常用零件参数化三维实体图形库提供了一种有效方法。关键词:�参数化建模;�三维建模;�螺旋压缩弹簧;�计算机辅助设计中图分类号:TH126.2����文献标识码:AMethodofThreeDimensionModelingbyColumnHelixSpringParameterLANXiao-min(SchoolofMechanicalEngineering,LiaoningUniversityofPetroleum&ChemicalTechnology,LiaoningFushun113001,China)Abstract:�TheentityofcolumnhelixspringscannotbasedwithordersexistedinAutoCAD.DependingontheanalysesincourseofthethreedimensionmodelingandthecharacterstructuralofcolumnhelixspringsinAutoCAD,amethodofthemodelingbyparameterbased�projectionwasgiven.Aprogrammebasingonthemethodcancometruethewholecourseofalternationmodeling.Thecolumnhelixcompressspringscontainstheendingringandrubdownstructure.Becauseitsprecisioncanbeintercalatedatdiscretion,thethreedimensionnoumenonmayimitateassembleandthestresscanbeanalyzedwithfiniteelementforparts.TheAutoLispprogrammeisalreadyapprovedwithinAutoCAD2000,anditprovideaneffectivemethodtomodelingforcomplexnoumenonbyparameterandmayconstituteaparametergraphstoreroomofmechanicalnormalpartsandfamiliarparts.Keywords:�Parametermodeling;Threedimensionmodeling;Helixcompressspring;CAD��随着CAD技术开始由二维绘图走向三维实体建模,AutoCAD的三维实体建模功能也逐步得到增强。在AutoCAD已有的立体建模方法中,实体造型是最有实用价值的方法。创建零件的三维实体模型,不仅仅是为了造型,它可以在几何模型上实现零件的质量计算、有限元分析、数控加工编程以及生成零件的三视图和装配图。正确的模型应当为以后的许多使用,如设计的修改和调整、参加装配、力学分析、运动分析、数控加工等,准备好充分的数据和参收稿日期:2002-11-07作者简介:蓝小民(1960-),男(畲族),浙江青田,副教授。数驱动的可能[1,2]。目前在AutoCAD2000中提供的实体建模方法主要有:(1)基本实体生成,如;长方体、圆球体、圆柱体、圆锥体、楔形体、圆环体、挤出、回转、拉伸;(2)建立复合体,并集、交集、差集;(3)实体编辑命令,实体圆角、实体倒角、实体切割、剖面。对于一般的机械零件,可通过建立基本实体,并通过并集、交集、差集及实体编辑命来实现。而对于螺旋弹簧类实体,由于AutoCAD没有提供螺旋线生成命令,因而目前还无法在其环境下直接生成螺旋弹簧实体。因此,研究在AutoCAD环境下的螺旋弹簧实体参数化建模,对于建立机械零部件的三维实体图库及在AutoCAD环境下生成实体装配过程具有实际意义。1�建模原理AutoCAD提供的拉伸命令可将封闭的图形(复线或圆)按指定轨迹拉伸成实体[2]。因此,圆柱螺旋压缩弹簧参数化建模的关键是要生成一条符合圆柱螺旋弹簧参数要求的螺旋线(拉伸轨迹)。由于AutoCAD中没有提供绘制三维螺旋线命令,可通过LISP语言编程来建立三维螺旋线。AutoCAD中要求拉伸轨迹为复线(不能被编辑成样条曲线等)。因此,三维螺旋线采用由3dpoly命令绘制成多段直线段的方法生成,每段直线段的长短(由每周步距确定)决定了螺纹...
