装配工作台使用说明书VIP免费

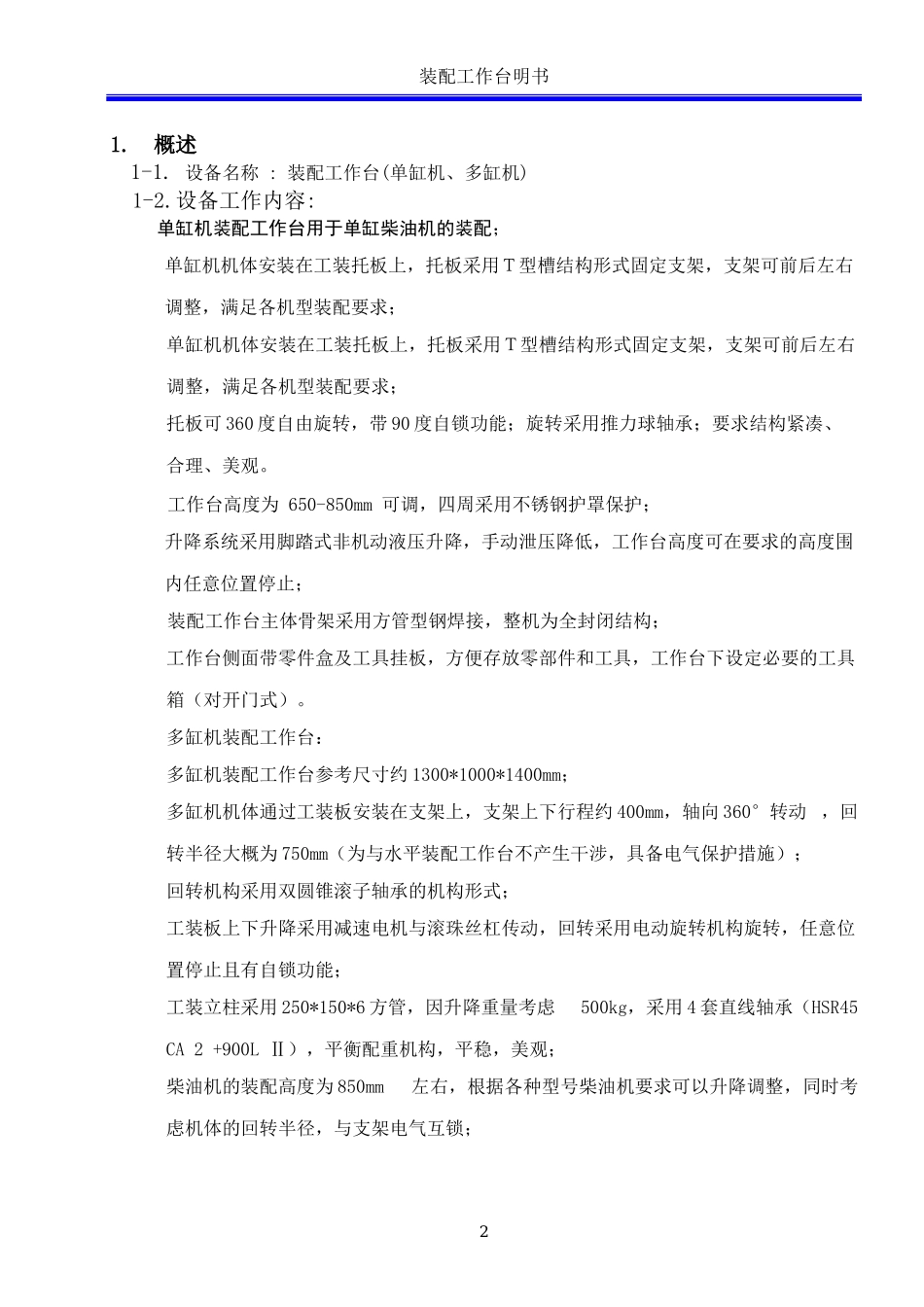

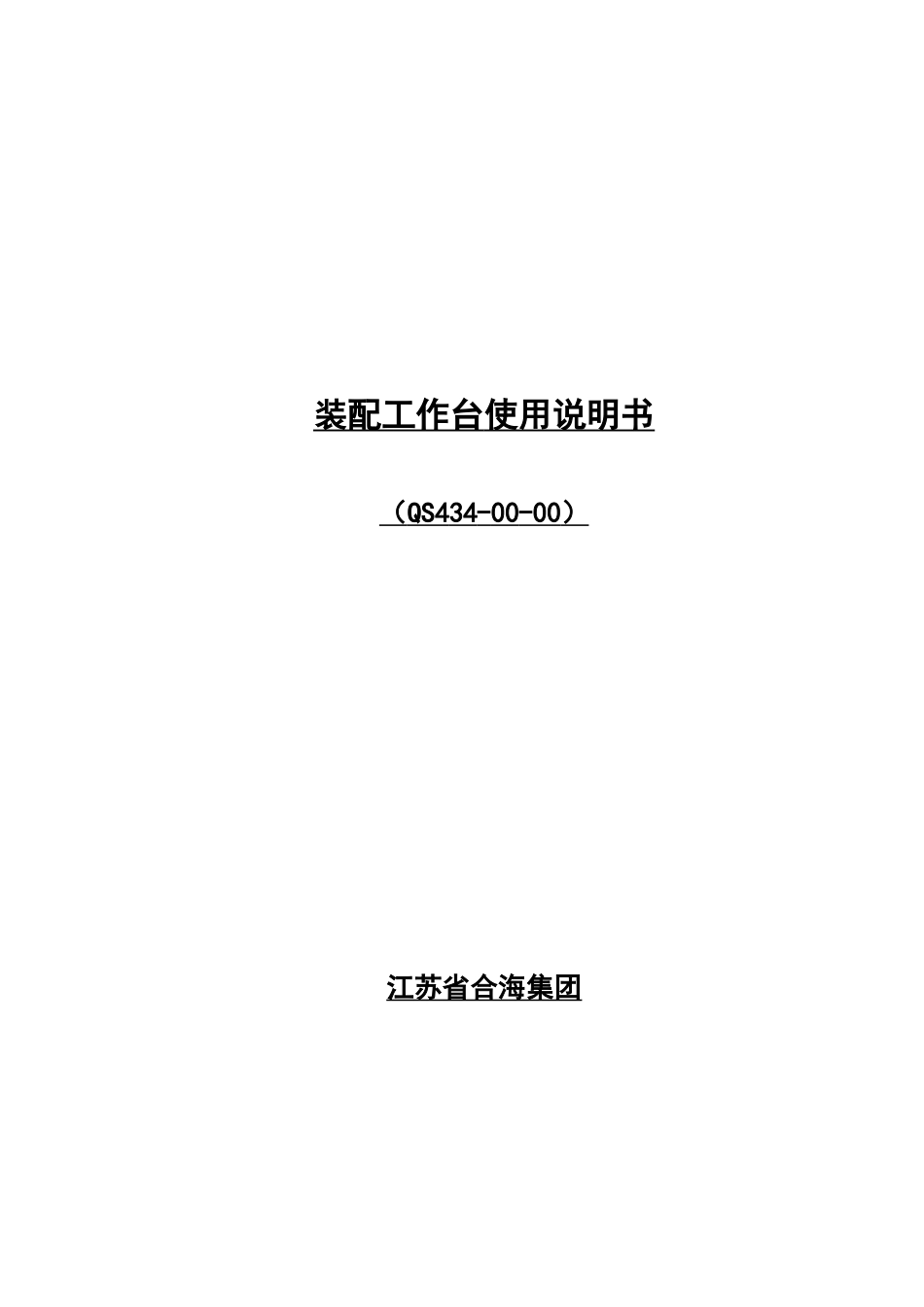

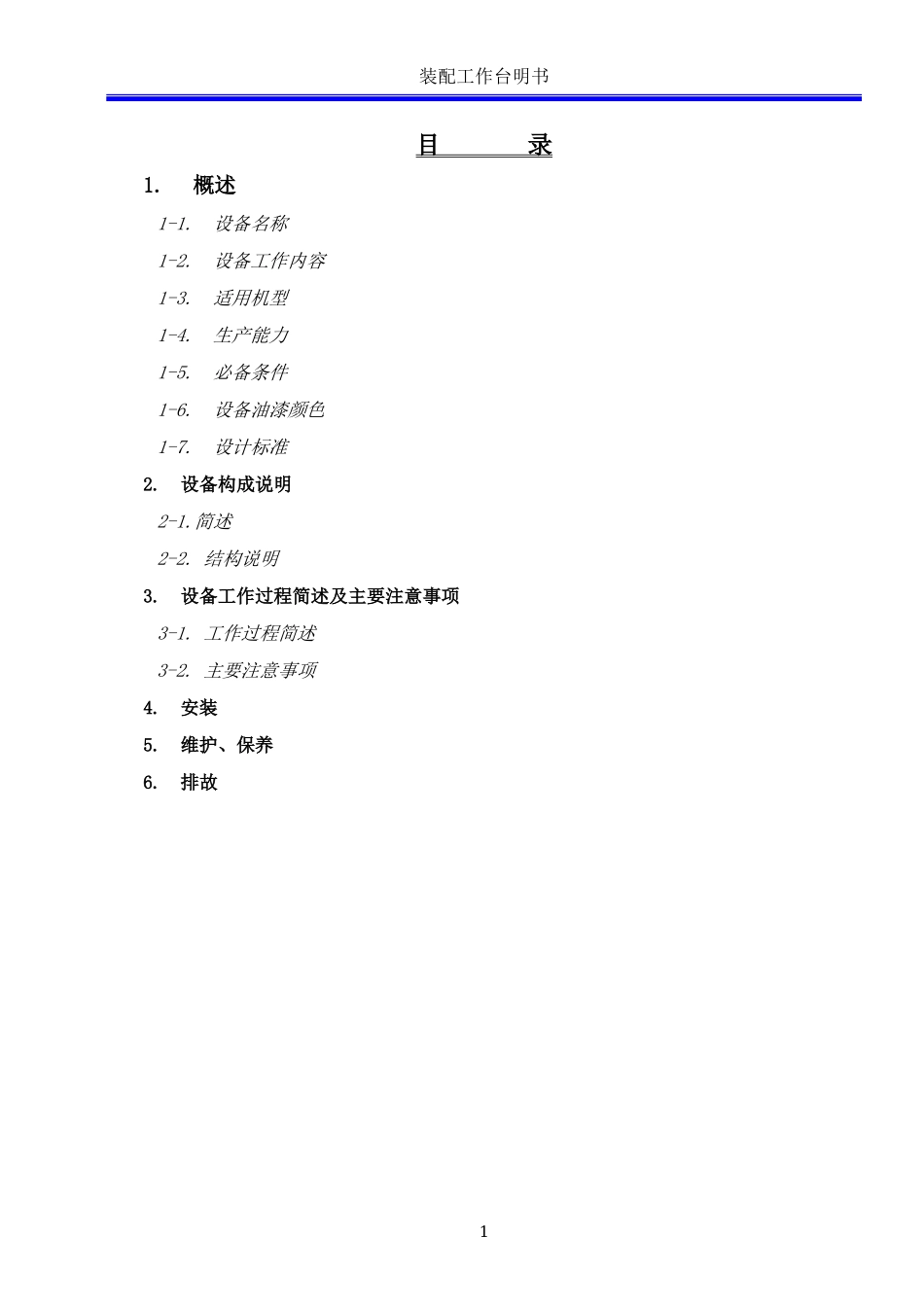

装配工作台使用说明书（QS434-00-00）江苏省合海集团装配工作台明书目录1.概述1-1.设备名称1-2.设备工作内容1-3.适用机型1-4.生产能力1-5.必备条件1-6.设备油漆颜色1-7.设计标准2.设备构成说明2-1.简述2-2.结构说明3.设备工作过程简述及主要注意事项3-1.工作过程简述3-2.主要注意事项4.安装5.维护、保养6.排故1装配工作台明书1.概述1-1.设备名称:装配工作台(单缸机、多缸机)1-2.设备工作内容:单缸机装配工作台用于单缸柴油机的装配；单缸机机体安装在工装托板上，托板采用Ｔ型槽结构形式固定支架，支架可前后左右调整，满足各机型装配要求；单缸机机体安装在工装托板上，托板采用Ｔ型槽结构形式固定支架，支架可前后左右调整，满足各机型装配要求；托板可360度自由旋转，带90度自锁功能；旋转采用推力球轴承；要求结构紧凑、合理、美观。工作台高度为650-850mm可调，四周采用不锈钢护罩保护；升降系统采用脚踏式非机动液压升降，手动泄压降低，工作台高度可在要求的高度围内任意位置停止；装配工作台主体骨架采用方管型钢焊接，整机为全封闭结构；工作台侧面带零件盒及工具挂板，方便存放零部件和工具，工作台下设定必要的工具箱（对开门式）。多缸机装配工作台：多缸机装配工作台参考尺寸约1300*1000*1400mm；多缸机机体通过工装板安装在支架上，支架上下行程约400mm，轴向360°转动，回转半径大概为750mm（为与水平装配工作台不产生干涉，具备电气保护措施）；回转机构采用双圆锥滚子轴承的机构形式；工装板上下升降采用减速电机与滚珠丝杠传动，回转采用电动旋转机构旋转，任意位置停止且有自锁功能；工装立柱采用250*150*6方管，因升降重量考虑500kg，采用4套直线轴承（HSR45CA2+900LⅡ），平衡配重机构，平稳，美观；柴油机的装配高度为850mm左右，根据各种型号柴油机要求可以升降调整，同时考虑机体的回转半径，与支架电气互锁；2装配工作台明书水平装配工作台主要完成柴油机的外装，要求柴油机可以水平360度回转，90度定位，旋转采用推力球轴承；要求结构紧凑、合理、美观；为适应各种大小柴油机的安装回转部件要求可以升降（脚踏式非机动液压升降，手动泄压降低），四周采用不锈钢护罩保护，高度至550mm（可以考虑六缸机不升降,回转支撑重量考虑1200kg）；前后二部分要求考虑机械、电器互锁，保证安全、可靠；其中一台设置集油盘。设备基本要求各部分应结构合理、可靠、强度高，人员操作和检修应方便、安全；设备应可靠、易维护和杜绝误动作；设备应能适应多品种装配要求，采用工艺支架方式调整，应调整方便；1-3.适用机型：单缸2缸、3缸、4缸，6缸（85系列、80系列、4G33T、4F20TCI柴油机（分体主轴盖和整体主轴盖）、3G25、4G33V16，4H11等）；1-4.工作制度：全年工作250天、1班制、设备年时基数1000小时1-5.必备条件1)压缩空气在端点处空气供应为0.4～0.8MPa。2)电源：中国制式，供电电压380V±10%/220V±10%，供电频率50Hz±2%1-6.设备油漆颜色1)机用:冰灰色GY09，不锈钢为本色；1-6.计标准1)GB(中国标准)2)ISO(国际标准化组织)2.设备构成说明2-1.简述单缸系列；3装配工作台明书多缸系列：直列2缸、3缸、4缸，6缸（85系列、80系列、4G33T、4F20TCI柴油机（分体主轴盖和整体主轴盖）、3G25、4G33V16，4H11等）；产品整机最大外形尺寸（长×宽×高）：1100×660×825mm；产品曲轴回转中心高（到机体底面）：85系列75mm，80系列70mm；ZN390TE（整体主轴承盖）100mm；产品整机重量范围：100～800kg；产品零件情况（1）机体最大外形尺寸900×450×500mm，最大重量150kg。（2）缸盖最大外形尺寸900×250×200mm，最大重量70kg。（3）曲轴最大外形尺寸直径1100×300mm，最大重量50kg。（4）大件最大外形尺寸，油底壳900×450×300mm、飞轮壳直径600×200mm，最大重量50kg。柴油机工作时从飞轮端看柴油机为逆时针旋转。以上各品种柴油机共线生产，满足产品共用要求。适应各品种的工艺连接件、夹具由乙方提供，甲方作配合。设备结构装配台总体布局（见附图）。单缸机装配工作台：单缸机装配工作台用于单缸柴油机的装配；单缸机装配工作台尺寸约900*900*850mm(850mm为支架支承面...
