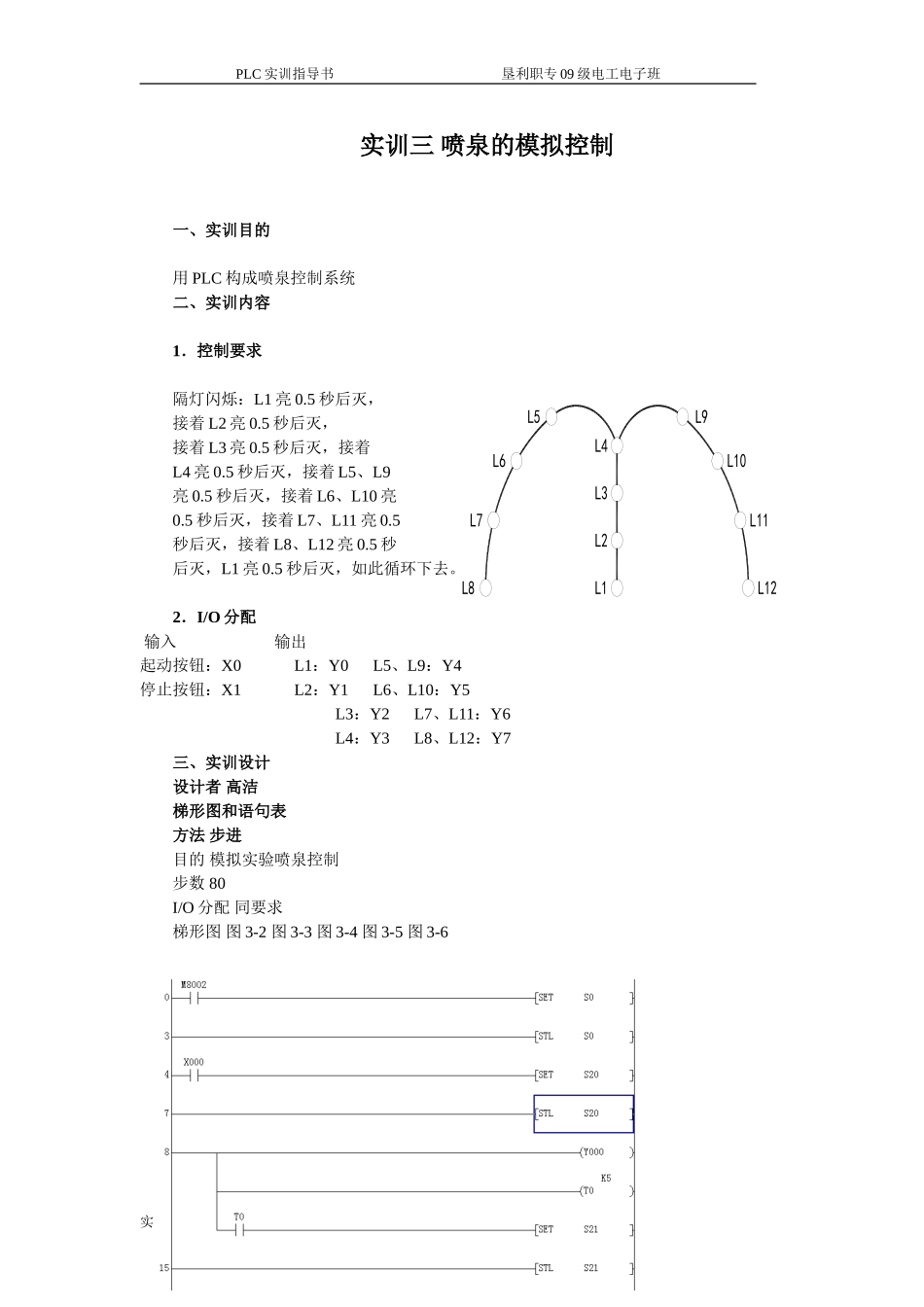

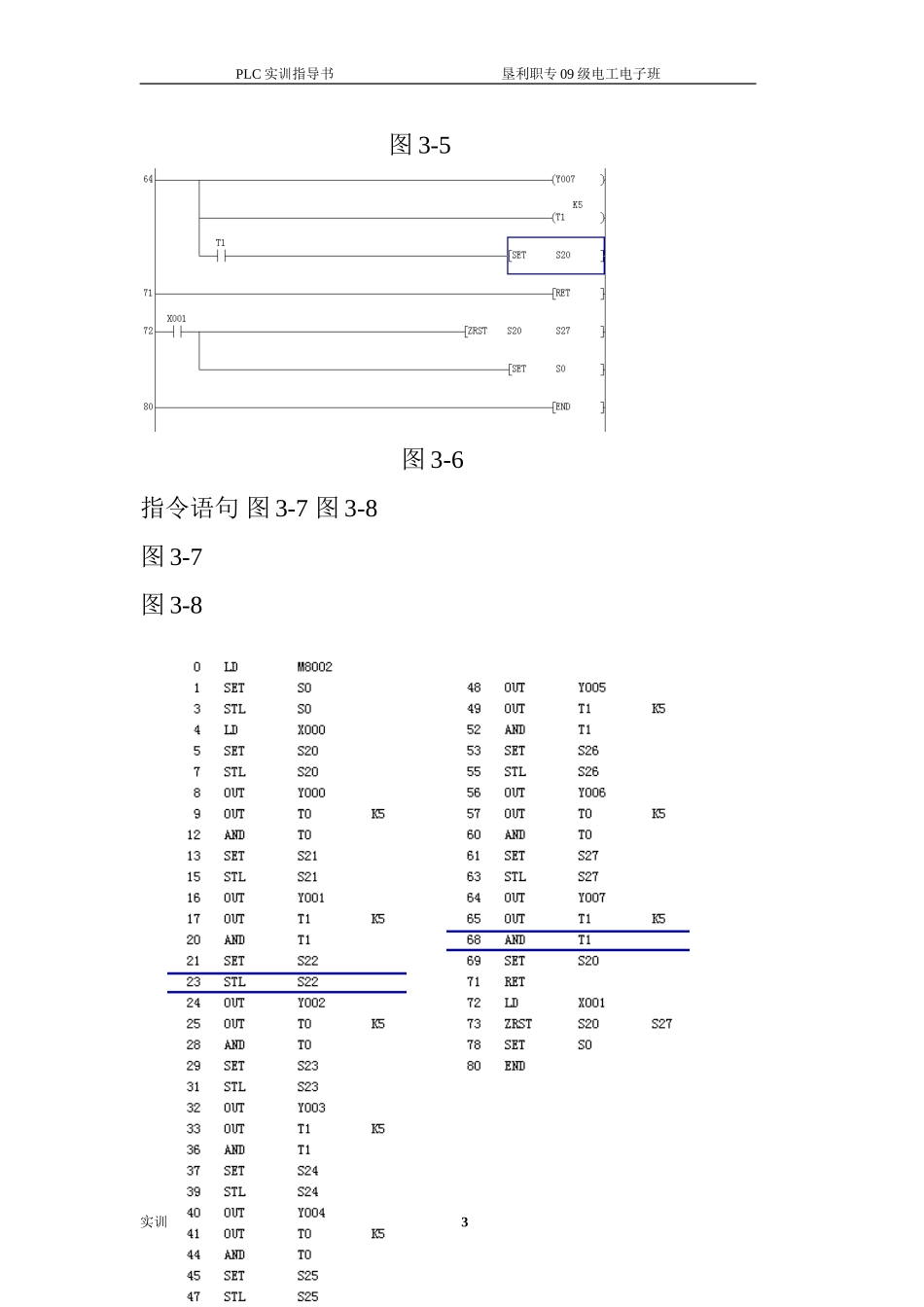

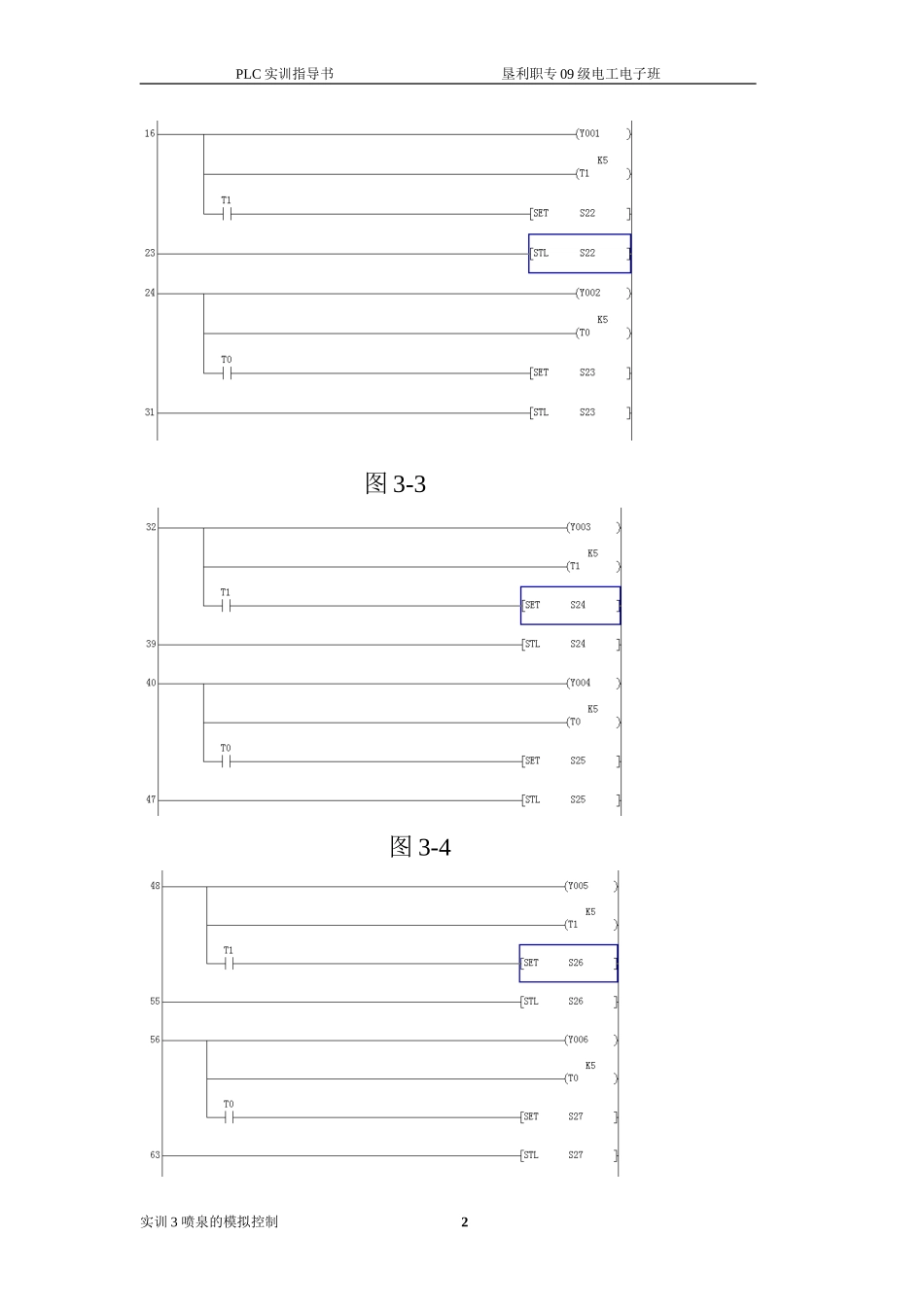

L1L2L3L4L8L12L11L10L9L7L6L5PLC实训指导书垦利职专09级电工电子班实训三喷泉的模拟控制一、实训目的用PLC构成喷泉控制系统二、实训内容1.控制要求隔灯闪烁:L1亮0.5秒后灭,接着L2亮0.5秒后灭,接着L3亮0.5秒后灭,接着L4亮0.5秒后灭,接着L5、L9亮0.5秒后灭,接着L6、L10亮0.5秒后灭,接着L7、L11亮0.5秒后灭,接着L8、L12亮0.5秒后灭,L1亮0.5秒后灭,如此循环下去。2.I/O分配输入输出起动按钮:X0L1:Y0L5、L9:Y4停止按钮:X1L2:Y1L6、L10:Y5L3:Y2L7、L11:Y6L4:Y3L8、L12:Y7三、实训设计设计者高洁梯形图和语句表方法步进目的模拟实验喷泉控制步数80I/O分配同要求梯形图图3-2图3-3图3-4图3-5图3-6实训3喷泉的模拟控制1PLC实训指导书垦利职专09级电工电子班图3-3图3-4实训3喷泉的模拟控制2PLC实训指导书垦利职专09级电工电子班图3-5图3-6指令语句图3-7图3-8图3-7图3-8实训3喷泉的模拟控制3PLC实训指导书垦利职专09级电工电子班实训3喷泉的模拟控制4
