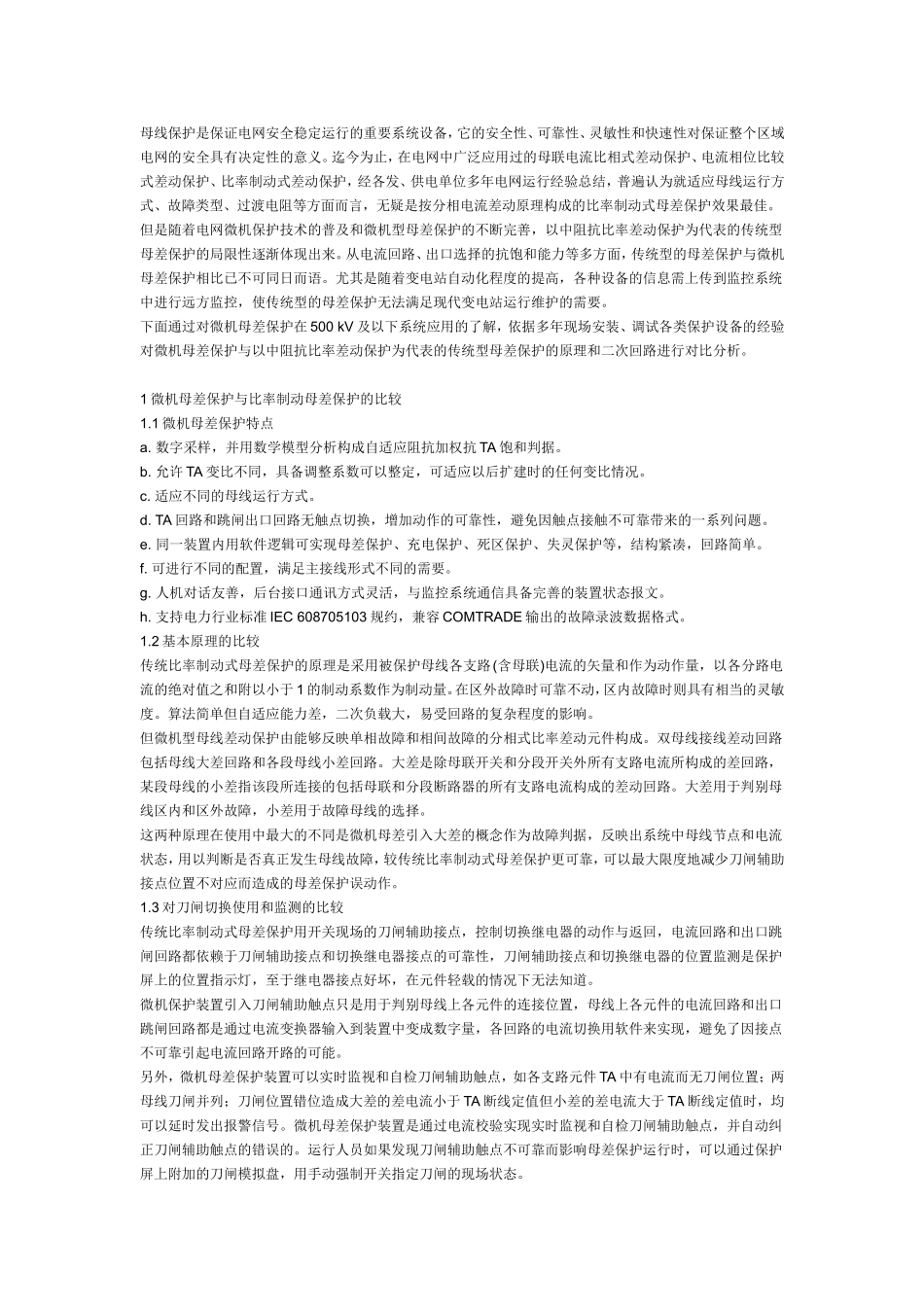

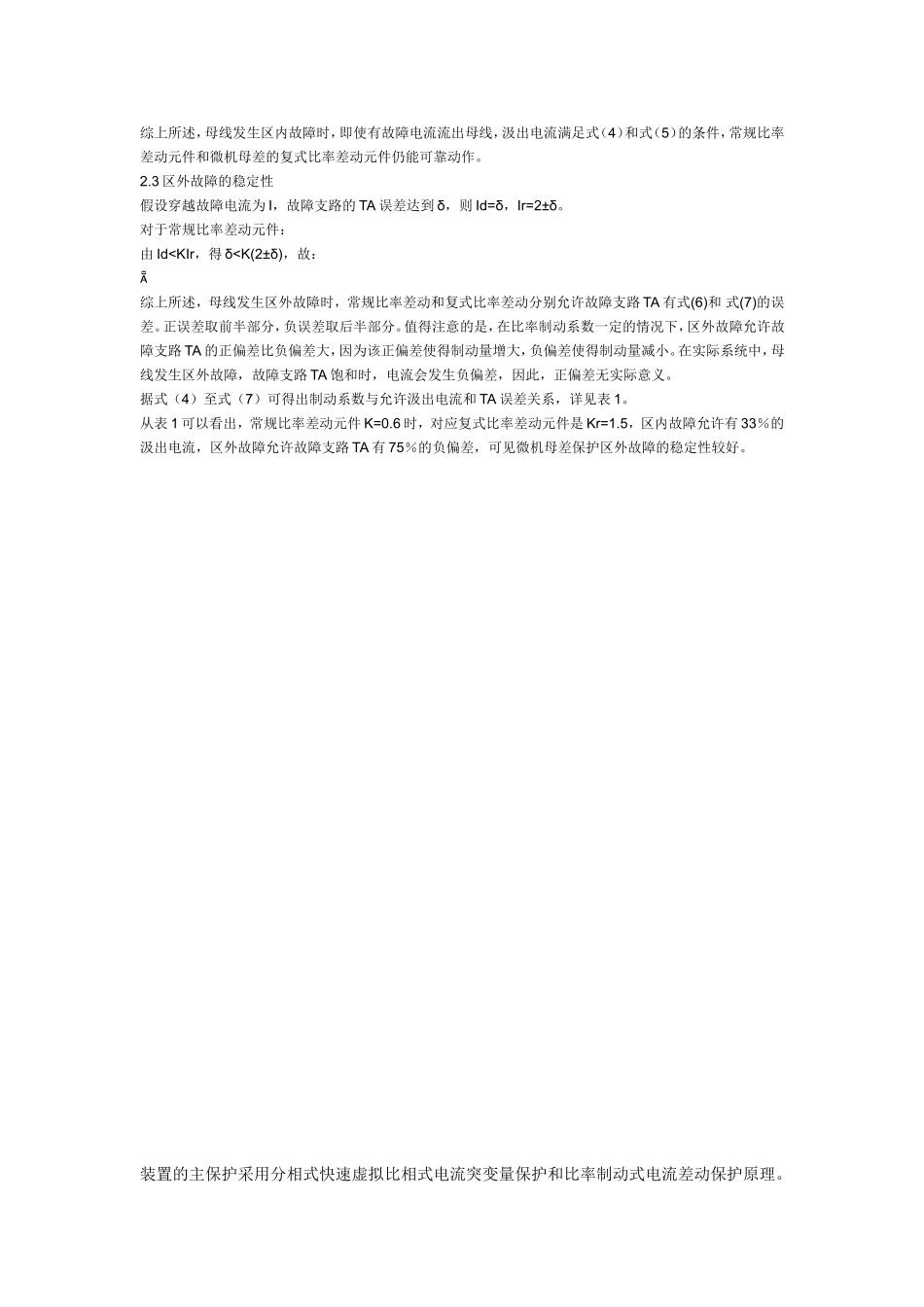

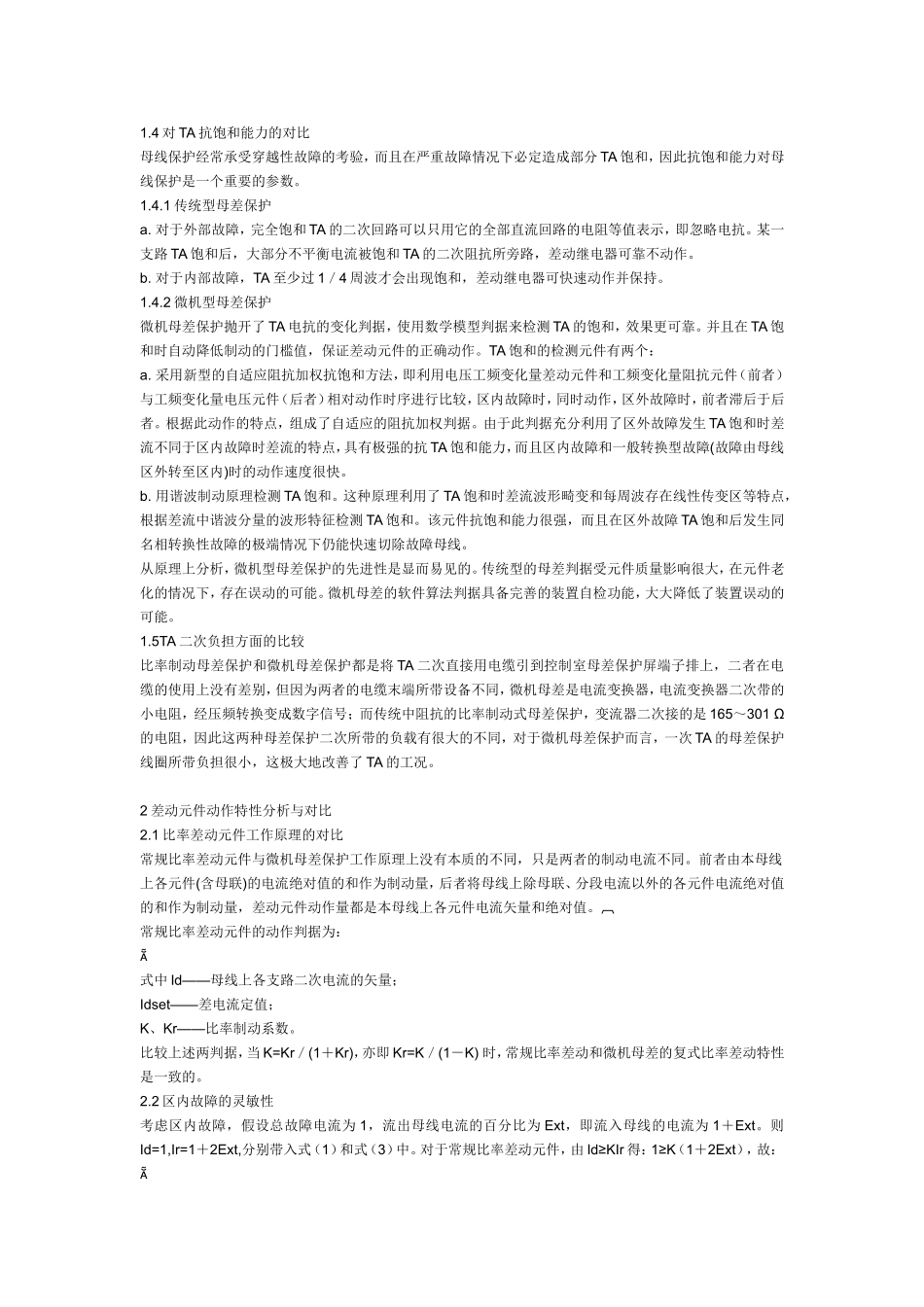

母线保护是保证电网安全稳定运行的重要系统设备，它的安全性、可靠性、灵敏性和快速性对保证整个区域电网的安全具有决定性的意义。迄今为止，在电网中广泛应用过的母联电流比相式差动保护、电流相位比较式差动保护、比率制动式差动保护，经各发、供电单位多年电网运行经验总结，普遍认为就适应母线运行方式、故障类型、过渡电阻等方面而言，无疑是按分相电流差动原理构成的比率制动式母差保护效果最佳。但是随着电网微机保护技术的普及和微机型母差保护的不断完善，以中阻抗比率差动保护为代表的传统型母差保护的局限性逐渐体现出来。从电流回路、出口选择的抗饱和能力等多方面，传统型的母差保护与微机母差保护相比已不可同日而语。尤其是随着变电站自动化程度的提高，各种设备的信息需上传到监控系统中进行远方监控，使传统型的母差保护无法满足现代变电站运行维护的需要。下面通过对微机母差保护在500kV及以下系统应用的了解，依据多年现场安装、调试各类保护设备的经验对微机母差保护与以中阻抗比率差动保护为代表的传统型母差保护的原理和二次回路进行对比分析。1微机母差保护与比率制动母差保护的比较1.1微机母差保护特点a.数字采样，并用数学模型分析构成自适应阻抗加权抗TA饱和判据。b.允许TA变比不同，具备调整系数可以整定，可适应以后扩建时的任何变比情况。c.适应不同的母线运行方式。d.TA回路和跳闸出口回路无触点切换，增加动作的可靠性，避免因触点接触不可靠带来的一系列问题。e.同一装置内用软件逻辑可实现母差保护、充电保护、死区保护、失灵保护等，结构紧凑，回路简单。f.可进行不同的配置，满足主接线形式不同的需要。g.人机对话友善，后台接口通讯方式灵活，与监控系统通信具备完善的装置状态报文。h.支持电力行业标准IEC608705103规约，兼容COMTRADE输出的故障录波数据格式。1.2基本原理的比较传统比率制动式母差保护的原理是采用被保护母线各支路(含母联)电流的矢量和作为动作量，以各分路电流的绝对值之和附以小于1的制动系数作为制动量。在区外故障时可靠不动，区内故障时则具有相当的灵敏度。算法简单但自适应能力差，二次负载大，易受回路的复杂程度的影响。但微机型母线差动保护由能够反映单相故障和相间故障的分相式比率差动元件构成。双母线接线差动回路包括母线大差回路和各段母线小差回路。大差是除母联开关和分段开关外所有支路电流所构成的差回路，某段母线的小差指该段所连接的包括母联和分段断路器的所有支路电流构成的差动回路。大差用于判别母线区内和区外故障，小差用于故障母线的选择。这两种原理在使用中最大的不同是微机母差引入大差的概念作为故障判据，反映出系统中母线节点和电流状态，用以判断是否真正发生母线故障，较传统比率制动式母差保护更可靠，可以最大限度地减少刀闸辅助接点位置不对应而造成的母差保护误动作。1.3对刀闸切换使用和监测的比较传统比率制动式母差保护用开关现场的刀闸辅助接点，控制切换继电器的动作与返回，电流回路和出口跳闸回路都依赖于刀闸辅助接点和切换继电器接点的可靠性，刀闸辅助接点和切换继电器的位置监测是保护屏上的位置指示灯，至于继电器接点好坏，在元件轻载的情况下无法知道。微机保护装置引入刀闸辅助触点只是用于判别母线上各元件的连接位置，母线上各元件的电流回路和出口跳闸回路都是通过电流变换器输入到装置中变成数字量，各回路的电流切换用软件来实现，避免了因接点不可靠引起电流回路开路的可能。另外，微机母差保护装置可以实时监视和自检刀闸辅助触点，如各支路元件TA中有电流而无刀闸位置；两母线刀闸并列；刀闸位置错位造成大差的差电流小于TA断线定值但小差的差电流大于TA断线定值时，均可以延时发出报警信号。微机母差保护装置是通过电流校验实现实时监视和自检刀闸辅助触点，并自动纠正刀闸辅助触点的错误的。运行人员如果发现刀闸辅助触点不可靠而影响母差保护运行时，可以通过保护屏上附加的刀闸模拟盘，用手动强制开关指定刀闸的现场状态。1.4对TA抗饱和能力的对比母线保护经常承受穿越性故障的考验，而且在严重故障情况下必定造成部分TA饱和，因此抗饱和能力对母线...
