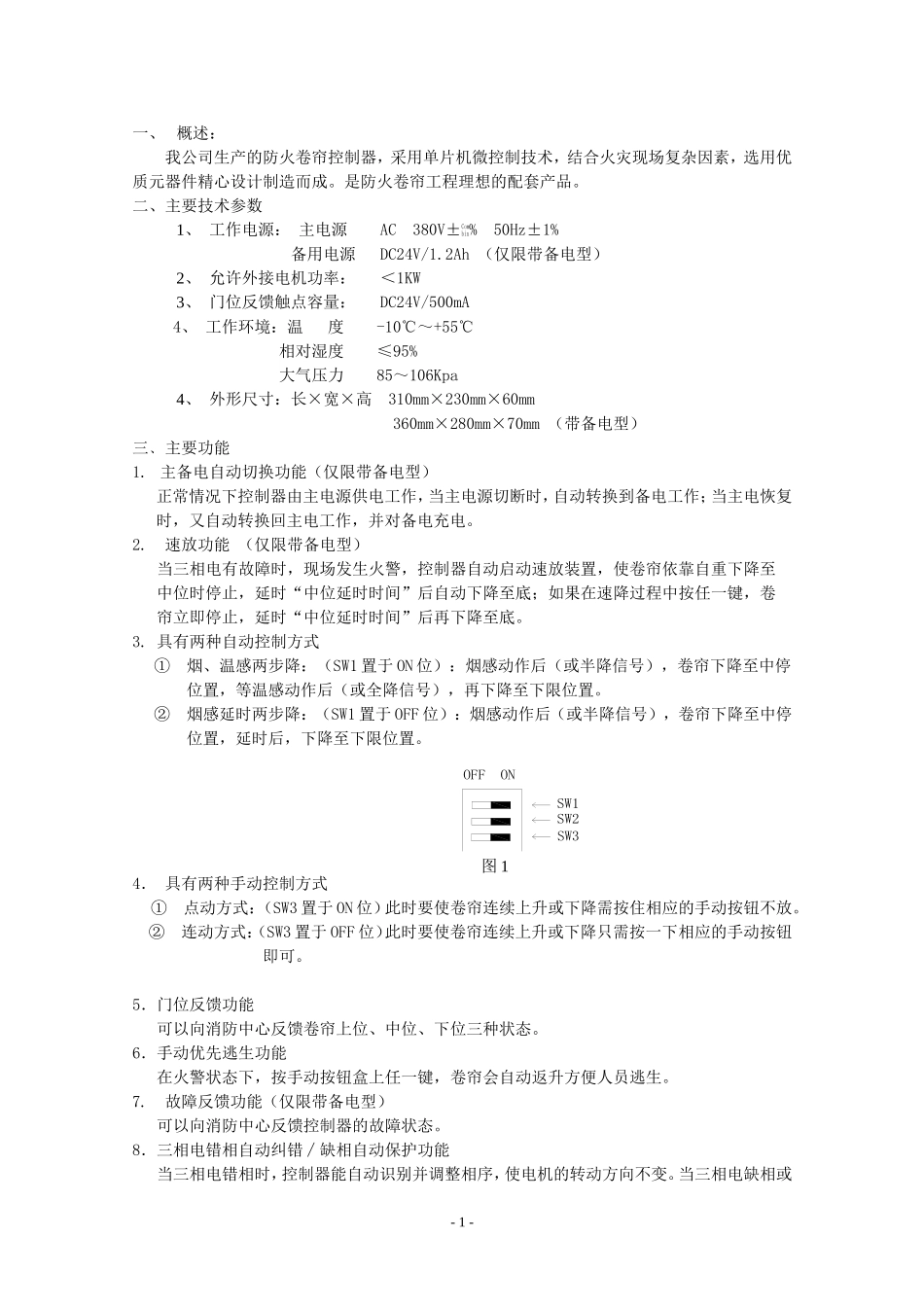

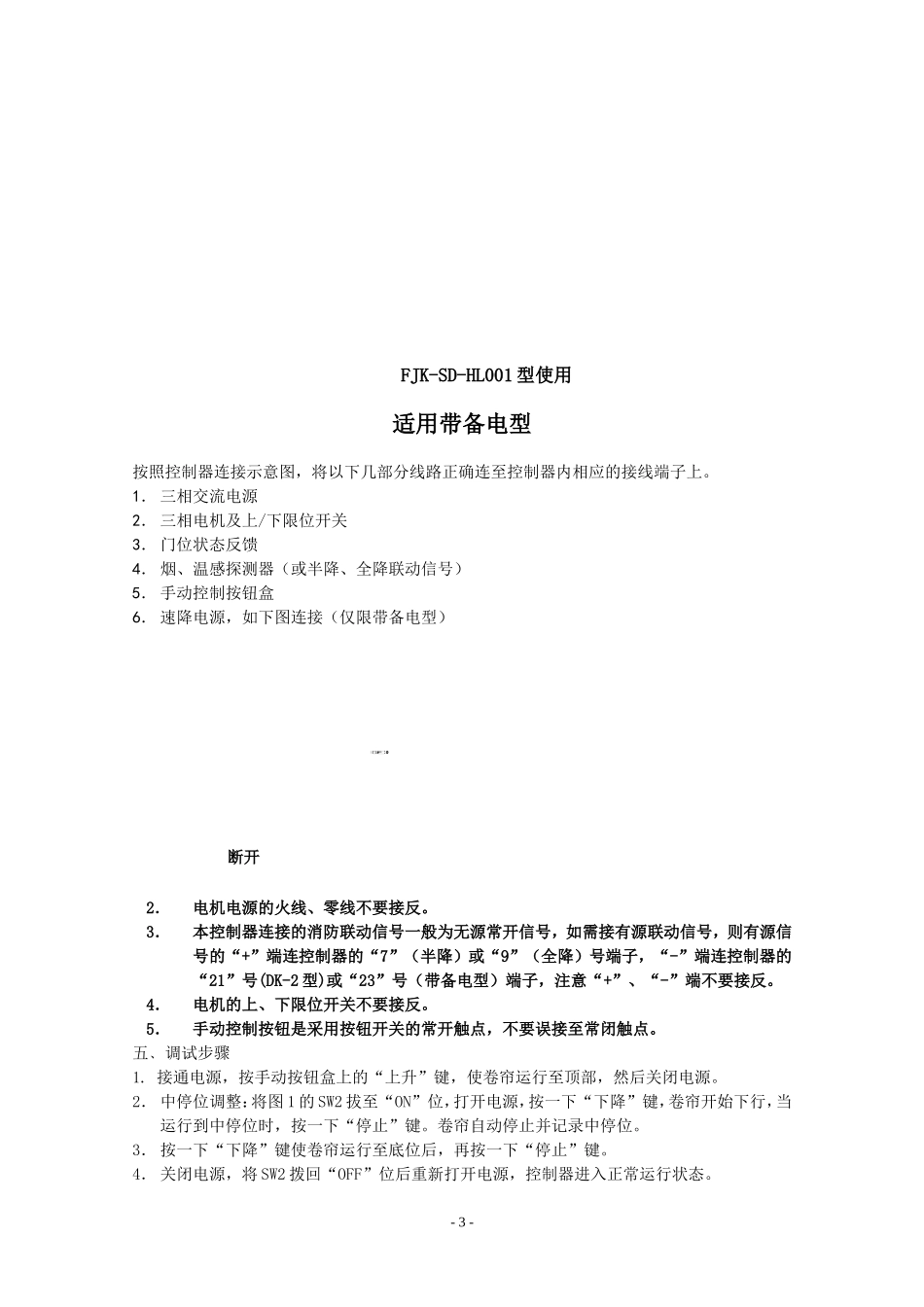

一、概述：我公司生产的防火卷帘控制器，采用单片机微控制技术，结合火灾现场复杂因素，选用优质元器件精心设计制造而成。是防火卷帘工程理想的配套产品。二、主要技术参数1、工作电源：主电源AC380V±Combin%50Hz±1%备用电源DC24V/1.2Ah（仅限带备电型）2、允许外接电机功率：＜1KW3、门位反馈触点容量：DC24V/500mA4、工作环境：温度-10℃～+55℃相对湿度≤95%大气压力85～106Kpa4、外形尺寸：长×宽×高310mm×230mm×60mm360mm×280mm×70mm（带备电型）三﹑主要功能1.主备电自动切换功能（仅限带备电型）正常情况下控制器由主电源供电工作，当主电源切断时，自动转换到备电工作；当主电恢复时，又自动转换回主电工作，并对备电充电。2.速放功能（仅限带备电型）当三相电有故障时，现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至中位时停止，延时“中位延时时间”后自动下降至底；如果在速降过程中按任一键，卷帘立即停止，延时“中位延时时间”后再下降至底。3.具有两种自动控制方式①烟、温感两步降：（SW1置于ON位）：烟感动作后（或半降信号），卷帘下降至中停位置，等温感动作后（或全降信号），再下降至下限位置。②烟感延时两步降：（SW1置于OFF位）：烟感动作后（或半降信号），卷帘下降至中停位置，延时后，下降至下限位置。4．具有两种手动控制方式①点动方式：（SW3置于ON位）此时要使卷帘连续上升或下降需按住相应的手动按钮不放。②连动方式：（SW3置于OFF位）此时要使卷帘连续上升或下降只需按一下相应的手动按钮即可。5．门位反馈功能可以向消防中心反馈卷帘上位、中位、下位三种状态。6．手动优先逃生功能在火警状态下，按手动按钮盒上任一键，卷帘会自动返升方便人员逃生。7.故障反馈功能（仅限带备电型）可以向消防中心反馈控制器的故障状态。8．三相电错相自动纠错∕缺相自动保护功能当三相电错相时，控制器能自动识别并调整相序，使电机的转动方向不变。当三相电缺相或-1-SW3SW2SW1ONOFF图1未接零线时，控制器能自动保护电机，同时控制器的故障灯闪亮﹑蜂鸣器发出断续声。四．控制器连接示意图：SX2000型使用-2-适用普通型FJK-SD-HL001型使用适用带备电型按照控制器连接示意图，将以下几部分线路正确连至控制器内相应的接线端子上。1．三相交流电源2．三相电机及上/下限位开关3．门位状态反馈4．烟、温感探测器（或半降、全降联动信号）5．手动控制按钮盒6．速降电源，如下图连接（仅限带备电型）注意事项：1．三相电源输入的火线、零线不要接反。2．电机电源的火线、零线不要接反。3．本控制器连接的消防联动信号一般为无源常开信号，如需接有源联动信号，则有源信号的“+”端连控制器的“7”（半降）或“9”（全降）号端子，“-”端连控制器的“21”号(DK-2型)或“23”号（带备电型）端子，注意“+”、“-”端不要接反。4．电机的上、下限位开关不要接反。5．手动控制按钮是采用按钮开关的常开触点，不要误接至常闭触点。五﹑调试步骤1.接通电源，按手动按钮盒上的“上升”键，使卷帘运行至顶部，然后关闭电源。2．中停位调整：将图1的SW2拔至“ON”位，打开电源，按一下“下降”键，卷帘开始下行，当运行到中停位时，按一下“停止”键。卷帘自动停止并记录中停位。3．按一下“下降”键使卷帘运行至底位后，再按一下“停止”键。4．关闭电源，将SW2拨回“OFF”位后重新打开电源，控制器进入正常运行状态。-3-断开若对调试结果不满意，可重复以上四步重新调整。注意事项：1.本控制器中停延时时间出厂时已设置为30秒，如需更改，可在调试步骤第2步后按“上升”键，此时控制器内的蜂鸣器会发出报警声（卷帘不会动作），并开始计时，当到达所需时间后按“停止”键，这段时间就是新的中停延时时间。中停延时时间调整完毕后，再继续完成后面的调试步骤。2.以上调试步骤也可通过控制器主控制板上的“上升”、“停止”、“下降”三个按钮进行。3.卷帘速降时，由于受重力影响卷帘下降的速度会越来越快，导致卷帘中位不准，卷帘门越重这种现象越明显。为避免这种现象，本控制器可设置速降时，下降一段时间，停止1秒钟（系统默认），再下降一段时间...
