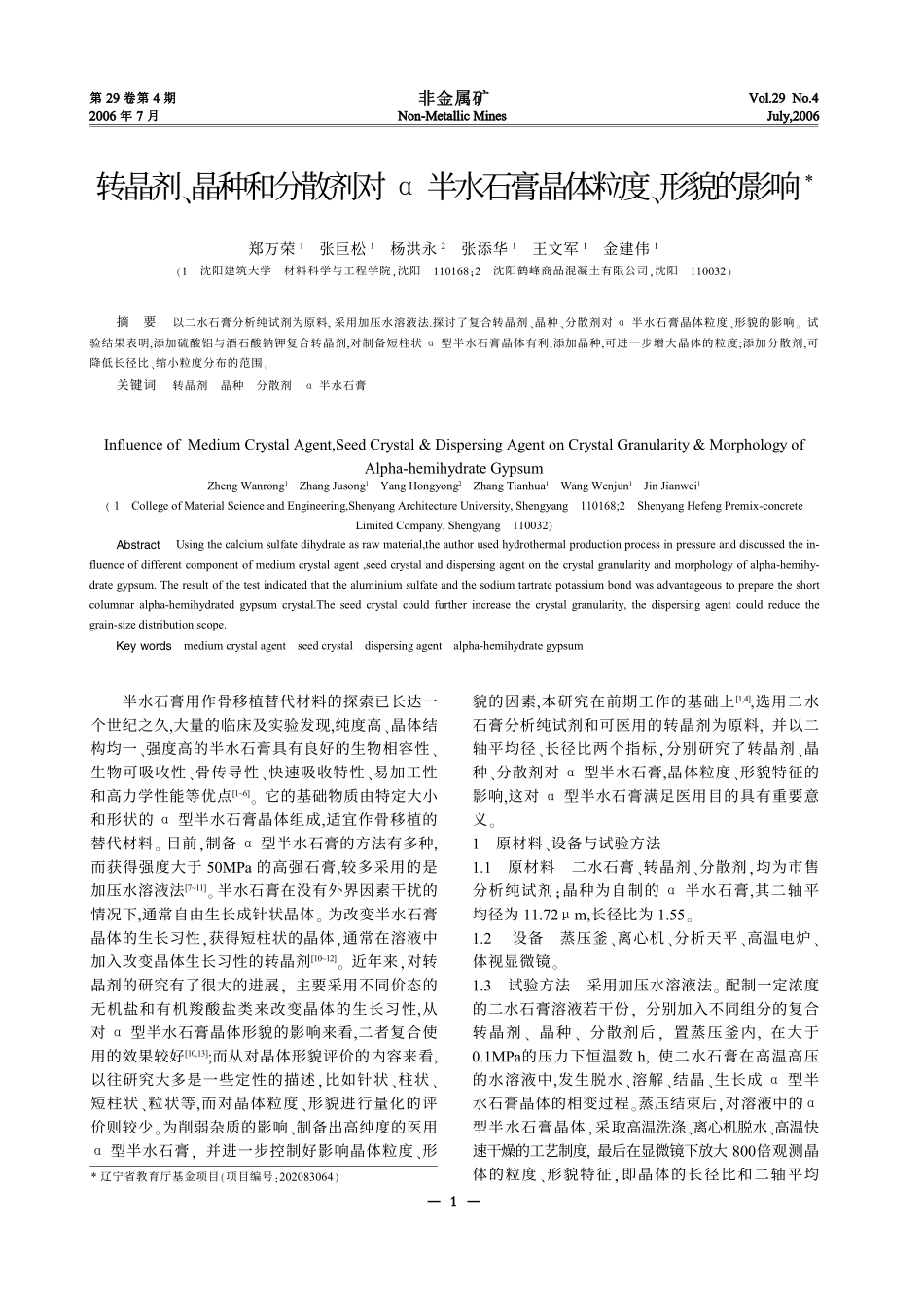

转晶剂、晶种和分散剂对!半水石膏晶体粒度、形貌的影响"半水石膏用作骨移植替代材料的探索已长达一个世纪之久#大量的临床及实验发现$纯度高、晶体结构均一、强度高的半水石膏具有良好的生物相容性、生物可吸收性、骨传导性、快速吸收特性、易加工性和高力学性能等优点%&’()。它的基础物质由特定大小和形状的*型半水石膏晶体组成$适宜作骨移植的替代材料。目前,制备+型半水石膏的方法有多种$而获得强度大于,-./0的高强石膏$较多采用的是加压水溶液法%1’&&)。半水石膏在没有外界因素干扰的情况下$通常自由生长成针状晶体。为改变半水石膏晶体的生长习性,获得短柱状的晶体,通常在溶液中加入改变晶体生长习性的转晶剂%&-’&2)。近年来,对转晶剂的研究有了很大的进展,主要采用不同价态的无机盐和有机羧酸盐类来改变晶体的生长习性$从对3型半水石膏晶体形貌的影响来看$二者复合使用的效果较好%&-$&4)5而从对晶体形貌评价的内容来看$以往研究大多是一些定性的描述,比如针状、柱状、短柱状、粒状等$而对晶体粒度、形貌进行量化的评价则较少。为削弱杂质的影响、制备出高纯度的医用6型半水石膏,并进一步控制好影响晶体粒度、形貌的因素$本研究在前期工作的基础上%&$7)$选用二水石膏分析纯试剂和可医用的转晶剂为原料$并以二轴平均径、长径比两个指标,分别研究了转晶剂、晶种、分散剂对8型半水石膏$晶体粒度、形貌特征的影响$这对9型半水石膏满足医用目的具有重要意义。&原材料、设备与试验方法&:&原材料二水石膏、转晶剂、分散剂,均为市售分析纯试剂;晶种为自制的;半水石膏$其二轴平均径为&&:12<=$长径比为&:,,。&:2>设备蒸压釜、离心机、分析天平、高温电炉、体视显微镜。&:4试验方法采用加压水溶液法。配制一定浓度的二水石膏溶液若干份,分别加入不同组分的复合转晶剂、晶种、分散剂后,置蒸压釜内$在大于-:&./0的压力下恒温数?$使二水石膏在高温高压的水溶液中$发生脱水、溶解、结晶、生长成@型半水石膏晶体的相变过程。蒸压结束后,对溶液中的A型半水石膏晶体,采取高温洗涤、离心机脱水、高温快速干燥的工艺制度$最后在显微镜下放大B--倍观测晶体的粒度、形貌特征,即晶体的长径比和二轴平均郑万荣&张巨松&杨洪永2张添华&王文军&金建伟&>(&沈阳建筑大学材料科学与工程学院,沈阳&&-&(B;2沈阳鹤峰商品混凝土有限公司,沈阳&&--42)摘要以二水石膏分析纯试剂为原料$>采用加压水溶液法:探讨了复合转晶剂、晶种、分散剂对C半水石膏晶体粒度、形貌的影响。试验结果表明$添加硫酸铝与酒石酸钠钾复合转晶剂$对制备短柱状D型半水石膏晶体有利5添加晶种$可进一步增大晶体的粒度5添加分散剂$可降低长径比、缩小粒度分布的范围。关键词转晶剂晶种分散剂E半水石膏FGHIJKGLK>MH>>.KNOJ=>PQRST0I>UVKGT$WKKN>PQRST0I>X>YOSZKQSOGV>UVKGT>MG>PQRST0I>[Q0GJI0QOTR>X>.MQZ?MIMVR>MH>UIZ?0\?K=O?RNQ0TK>[RZSJ=]?KGV>^0GQMGV&]?0GV>_JSMGV&‘0GV>aMGVRMGV2]?0GV>bO0G?J0&^0GV>^KGcJG&_OG>_O0GdKO&(&PMIIKVK>MH>.0TKQO0I>WLOKGLK>0GN>eGVOGKKQOGV$W?KGR0GV>UQL?OTKLTJQK>fGOgKQSOTR$>W?KGVR0GV&&-&(B52W?KGR0GV>aKHKGV>/QK=Oh\LMGLQKTK>iO=OTKN>PM=Z0GR$>W?KGVR0GV&&--42j!"#$%&’$fSOGV>T?K>L0ILOJ=>SJIH0TK>NO?RNQ0TK>0S>Q0d>=0TKQO0I#T?K>0JT?MQ>JSKN>?RNQMT?KQ=0I>ZQMNJLTOMG>ZQMLKSS>OG>ZQKSSJQK>0GN>NOSLJSSKN>T?K>OG\HIJKGLK>MH>NOHHKQKGT>LM=ZMGKGT>MH>=KNOJ=>LQRST0I>0VKGT>#SKKN>LQRST0I>0GN>NOSZKQSOGV>0VKGT>MG>T?K>LQRST0I>VQ0GJI0QOTR>0GN>=MQZ?MIMVR>MH>0IZ?0\?K=O?R\NQ0TK>VRZSJ=:>b?K>QKSJIT>MH>T?K>TKST>OGNOL0TKN>T?0T>T?K>0IJ=OGOJ=>SJIH0TK>0GN>T?K>SMNOJ=>T0QTQ0TK>ZMT0SSOJ=>kMGN>d0S>0Ng0GT0VKMJS>TM>ZQKZ0QK>T?K>S?MQT>LMIJ=G0Q>0IZ?0\?K=O?RNQ0TKN>VRZSJ=>LQRST0I:b?K>SKKN>LQRST0I>LMJIN>HJQT?KQ>OGLQK0SK>T?K>LQRST0I>VQ0GJI0QOTR#>T?K>NOSZKQSOGV>0VKGT>LMJIN>QKNJLK>T?K>VQ0OG\SOlK>NOSTQOkJTOMG>SLMZK:()*+,%-#=KNOJ=>LQRST0I>0VKGT>>>>SKKN>LQRST0I>>>>NOSZKQSOGV>0VKGT>>>>0IZ?0\?K=O?RNQ0TK>VRZSJ="辽宁省教育厅基金项目(项目编号:2-2-B4-(7)径。2试验结果与讨论2.1复合转晶剂...
