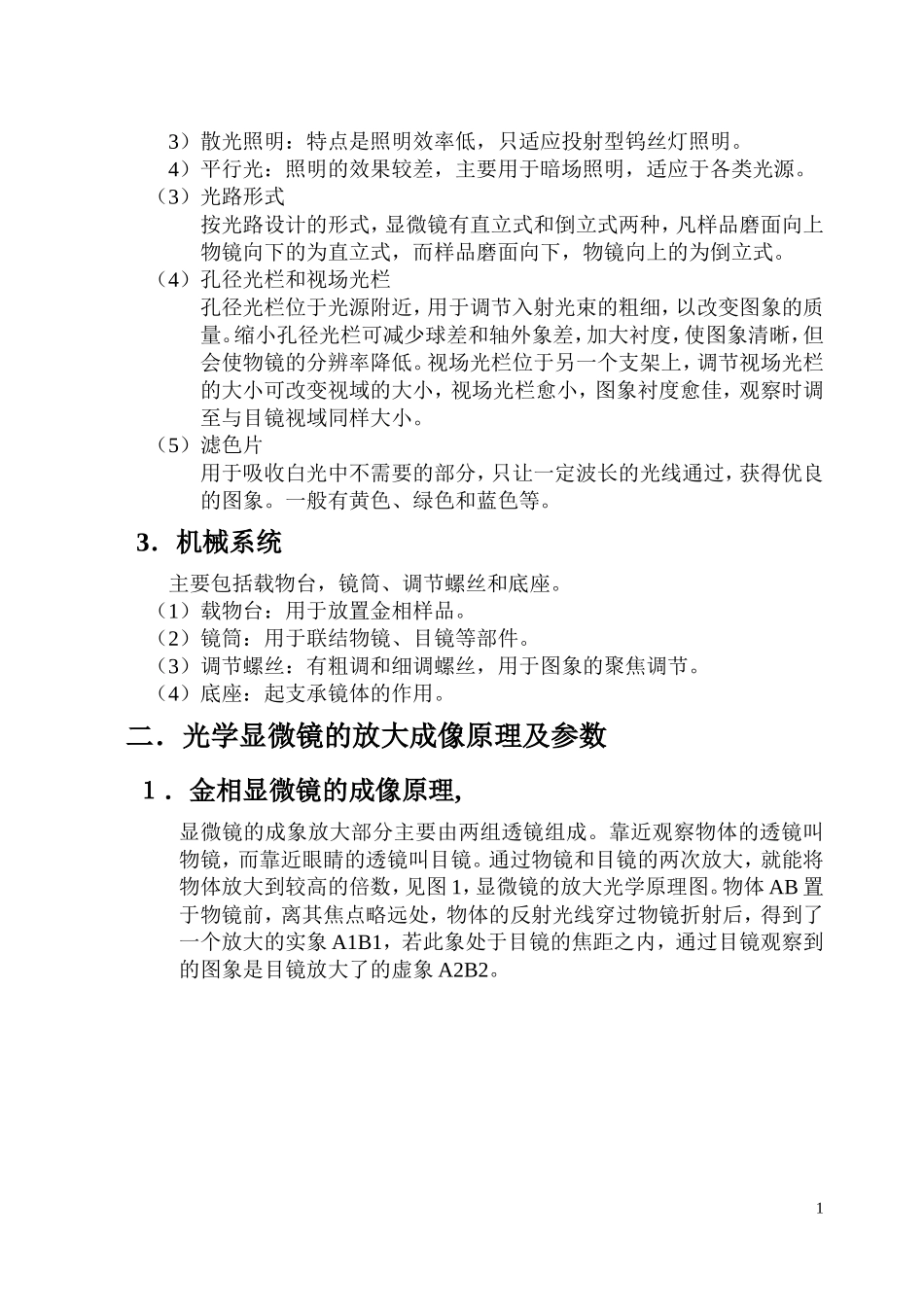

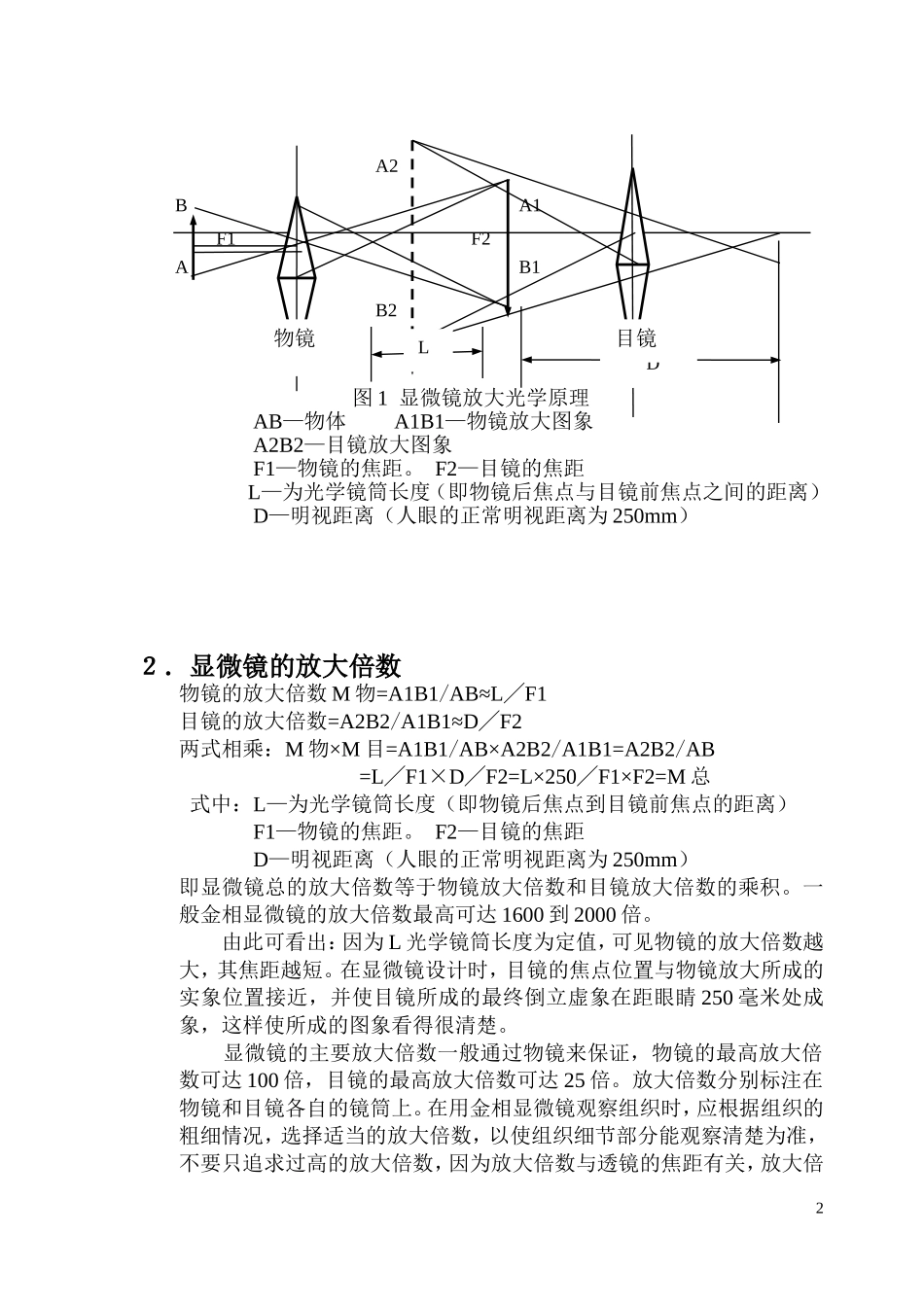

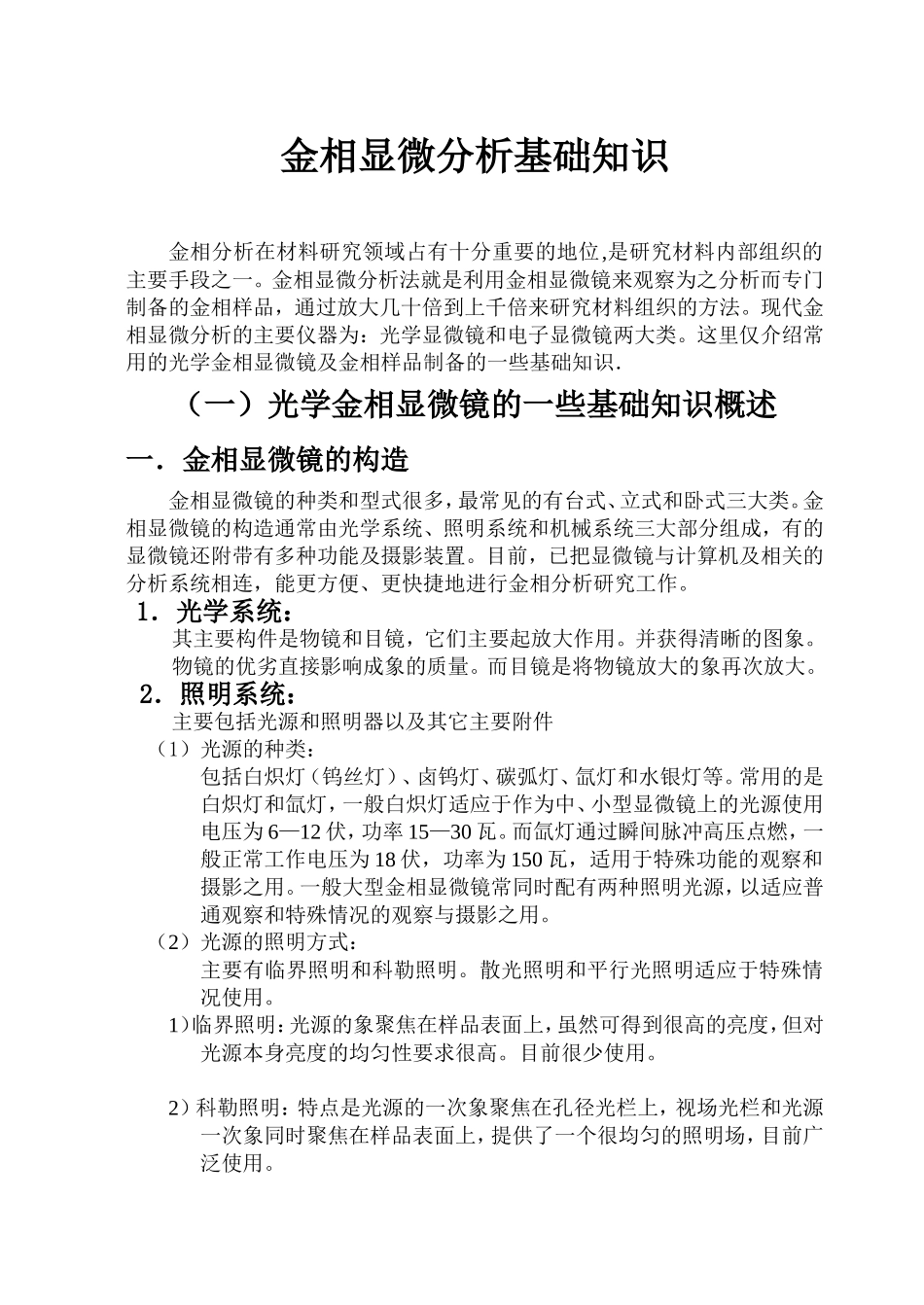

金相显微分析基础知识金相分析在材料研究领域占有十分重要的地位,是研究材料内部组织的主要手段之一。金相显微分析法就是利用金相显微镜来观察为之分析而专门制备的金相样品，通过放大几十倍到上千倍来研究材料组织的方法。现代金相显微分析的主要仪器为：光学显微镜和电子显微镜两大类。这里仅介绍常用的光学金相显微镜及金相样品制备的一些基础知识．（一）光学金相显微镜的一些基础知识概述一．金相显微镜的构造金相显微镜的种类和型式很多，最常见的有台式、立式和卧式三大类。金相显微镜的构造通常由光学系统、照明系统和机械系统三大部分组成，有的显微镜还附带有多种功能及摄影装置。目前，已把显微镜与计算机及相关的分析系统相连，能更方便、更快捷地进行金相分析研究工作。1．光学系统：其主要构件是物镜和目镜，它们主要起放大作用。并获得清晰的图象。物镜的优劣直接影响成象的质量。而目镜是将物镜放大的象再次放大。2．照明系统：主要包括光源和照明器以及其它主要附件（1）光源的种类：包括白炽灯（钨丝灯）、卤钨灯、碳弧灯、氙灯和水银灯等。常用的是白炽灯和氙灯，一般白炽灯适应于作为中、小型显微镜上的光源使用电压为6—12伏，功率15—30瓦。而氙灯通过瞬间脉冲高压点燃，一般正常工作电压为18伏，功率为150瓦，适用于特殊功能的观察和摄影之用。一般大型金相显微镜常同时配有两种照明光源，以适应普通观察和特殊情况的观察与摄影之用。（2）光源的照明方式：主要有临界照明和科勒照明。散光照明和平行光照明适应于特殊情况使用。1）临界照明：光源的象聚焦在样品表面上，虽然可得到很高的亮度，但对光源本身亮度的均匀性要求很高。目前很少使用。2）科勒照明：特点是光源的一次象聚焦在孔径光栏上，视场光栏和光源一次象同时聚焦在样品表面上，提供了一个很均匀的照明场，目前广泛使用。3）散光照明：特点是照明效率低，只适应投射型钨丝灯照明。4）平行光：照明的效果较差，主要用于暗场照明，适应于各类光源。（3）光路形式按光路设计的形式，显微镜有直立式和倒立式两种，凡样品磨面向上物镜向下的为直立式，而样品磨面向下，物镜向上的为倒立式。（4）孔径光栏和视场光栏孔径光栏位于光源附近，用于调节入射光束的粗细，以改变图象的质量。缩小孔径光栏可减少球差和轴外象差，加大衬度，使图象清晰，但会使物镜的分辨率降低。视场光栏位于另一个支架上，调节视场光栏的大小可改变视域的大小，视场光栏愈小，图象衬度愈佳，观察时调至与目镜视域同样大小。（5）滤色片用于吸收白光中不需要的部分，只让一定波长的光线通过，获得优良的图象。一般有黄色、绿色和蓝色等。3．机械系统主要包括载物台，镜筒、调节螺丝和底座。（1）载物台：用于放置金相样品。（2）镜筒：用于联结物镜、目镜等部件。（3）调节螺丝：有粗调和细调螺丝，用于图象的聚焦调节。（4）底座：起支承镜体的作用。二．光学显微镜的放大成像原理及参数１．金相显微镜的成像原理,显微镜的成象放大部分主要由两组透镜组成。靠近观察物体的透镜叫物镜，而靠近眼睛的透镜叫目镜。通过物镜和目镜的两次放大，就能将物体放大到较高的倍数，见图1，显微镜的放大光学原理图。物体AB置于物镜前，离其焦点略远处，物体的反射光线穿过物镜折射后，得到了一个放大的实象A1B1，若此象处于目镜的焦距之内，通过目镜观察到的图象是目镜放大了的虚象A2B2。1ABF1F2A1B1A2B2BA２．显微镜的放大倍数物镜的放大倍数M物=A1B1/AB≈L╱F1目镜的放大倍数=A2B2/A1B1≈D╱F2两式相乘：M物×M目=A1B1/AB×A2B2/A1B1=A2B2/AB=L╱F1×D╱F2=L×250╱F1×F2=M总式中：L—为光学镜筒长度（即物镜后焦点到目镜前焦点的距离）F1—物镜的焦距。F2—目镜的焦距D—明视距离（人眼的正常明视距离为250mm）即显微镜总的放大倍数等于物镜放大倍数和目镜放大倍数的乘积。一般金相显微镜的放大倍数最高可达1600到2000倍。由此可看出：因为L光学镜筒长度为定值，可见物镜的放大倍数越大，其焦距越短。在显微镜设计时，目镜的焦点位置与物镜放大所成的实象位置接近，并使目镜所成的最终倒立虚象在距眼睛250毫米处成象，这样使所成的...
