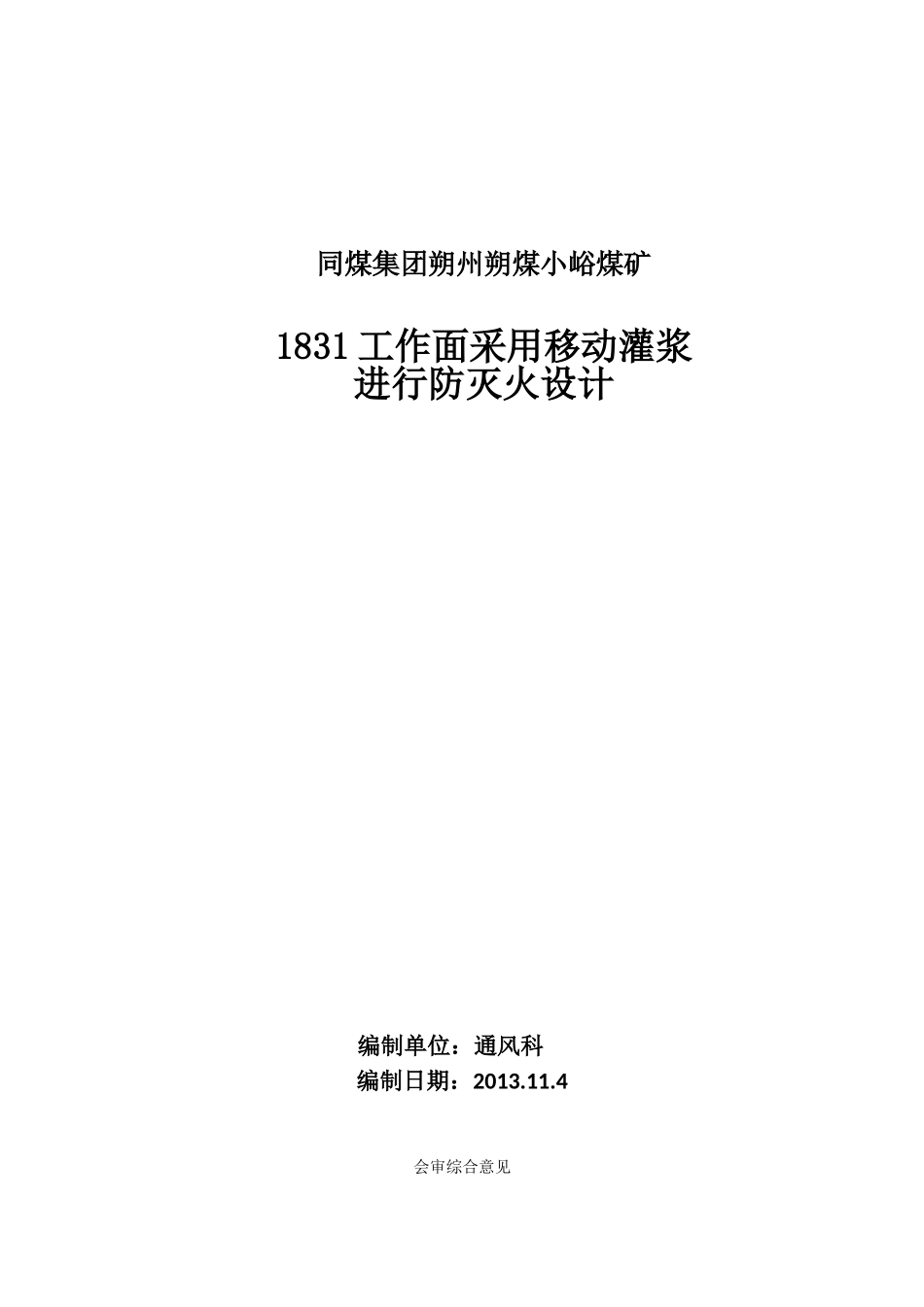

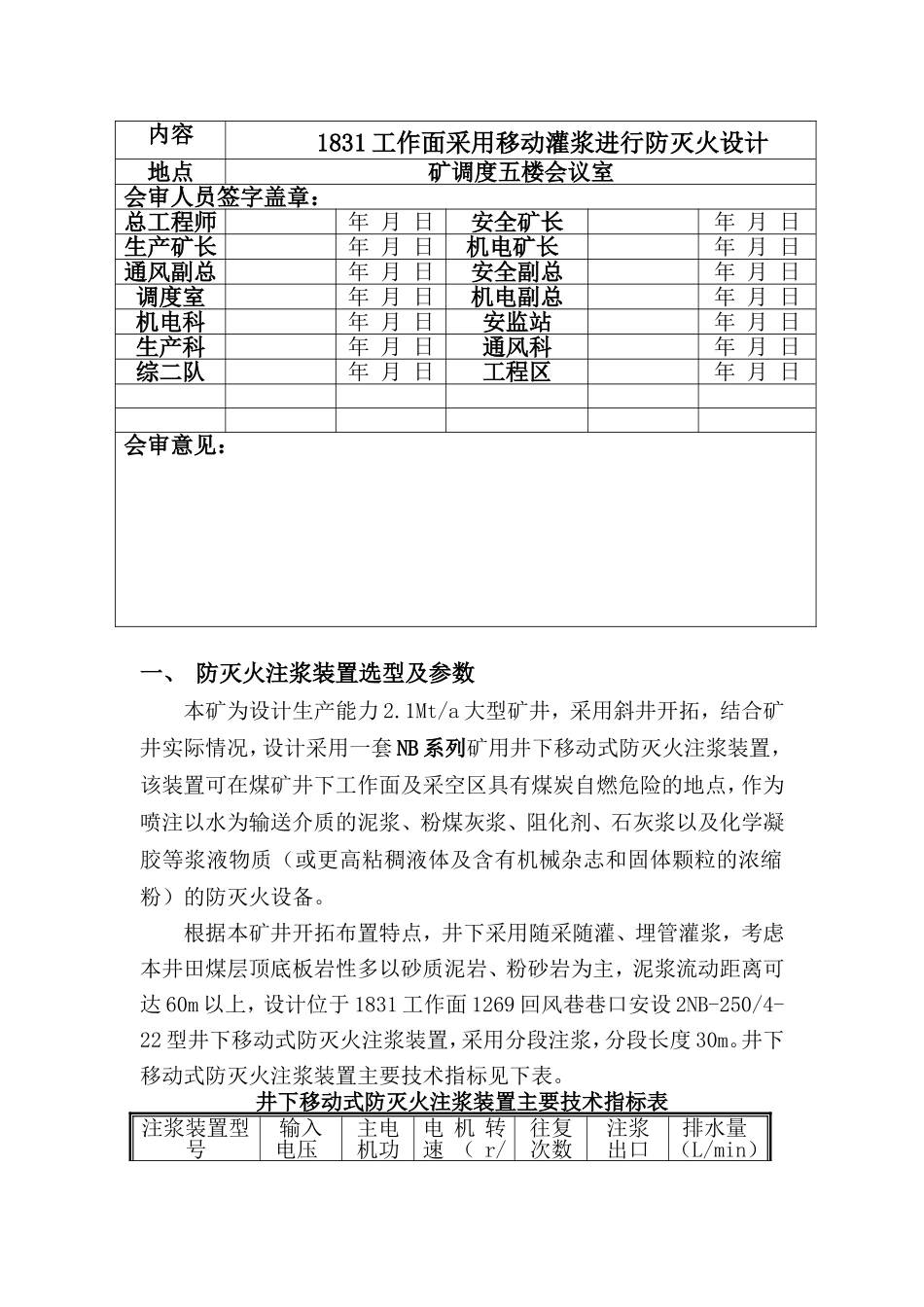

同煤集团朔州朔煤小峪煤矿1831工作面采用移动灌浆进行防灭火设计编制单位：通风科编制日期：2013.11.4会审综合意见内容1831工作面采用移动灌浆进行防灭火设计地点矿调度五楼会议室会审人员签字盖章：总工程师年月日安全矿长年月日生产矿长年月日机电矿长年月日通风副总年月日安全副总年月日调度室年月日机电副总年月日机电科年月日安监站年月日生产科年月日通风科年月日综二队年月日工程区年月日会审意见：一、防灭火注浆装置选型及参数本矿为设计生产能力2.1Mt/a大型矿井，采用斜井开拓，结合矿井实际情况，设计采用一套NB系列矿用井下移动式防灭火注浆装置，该装置可在煤矿井下工作面及采空区具有煤炭自燃危险的地点，作为喷注以水为输送介质的泥浆、粉煤灰浆、阻化剂、石灰浆以及化学凝胶等浆液物质（或更高粘稠液体及含有机械杂志和固体颗粒的浓缩粉）的防灭火设备。根据本矿井开拓布置特点，井下采用随采随灌、埋管灌浆，考虑本井田煤层顶底板岩性多以砂质泥岩、粉砂岩为主，泥浆流动距离可达60m以上，设计位于1831工作面1269回风巷巷口安设2NB-250/4-22型井下移动式防灭火注浆装置，采用分段注浆，分段长度30m。井下移动式防灭火注浆装置主要技术指标见下表。井下移动式防灭火注浆装置主要技术指标表注浆装置型号输入电压主电机功电机转速（r/往复次数注浆出口排水量（L/min）（V）率（kW）min）（次/min）压力（MPa）2NB-250/4-22380/66022980974250二、1831面灌浆防灭火具体方法根据本矿井水源比较紧张的具体情况和煤层自燃的一般特点，灌浆时应注意好两道、两线（即上下顺槽、开切眼和停采线），在采空区周围密封的泥浆带，以达到既保证灌浆效果，又减少水、土消耗目的。必要时，也可采用其它方法灌浆。同时，为保证生产安全，采空区灌浆后必须脱水。具体方法:（1）埋管灌浆在回采前沿1269回风巷在采空区预先铺好灌浆管，平行于回采工作面横向埋管50m（DN40无缝钢管），沿回风顺槽方向竖向埋管20m（DN40无缝钢管），两管路相通，预埋管一端通采空区，一端接胶管，胶管长20～30m，回采后立即灌浆，随工作面推进，按移架步距用回柱绞车牵引灌浆管，牵引一次灌一次浆。见图。1（2）洒浆从灌浆管道接出一段胶管，沿倾斜方向分段（20m一段）向采空区50m¡Ý30m采空区预埋管防灭火注浆装置橡胶软管xxx工作面417巷416巷专回巷xxx面井下移动防灭火注浆装置位置及管路布置图采空区均匀洒浆。（3）灌浆参数的计算及选择①灌浆工作制度灌浆工作制度与矿井井下工作制度一致，全年工作时间330天，每日三班灌浆，每天纯灌浆时间12h。②灌浆所需土量Q1＝KG/γ煤＝0.03×3000/1.30＝69.2m3/d式中：K——灌浆系数，参照类似矿井取0.03；G——该工作面日产量，3000t；γ煤——煤的容重，1.30t/m3；Q1——灌浆所需土量，m3。3）日灌浆实际所需土开采量Q2＝αQ1＝1.1×69.2＝76.1m3/d式中：α——取土系数，取1.1；Q2——日灌浆实际所需土开采量，m3。④灌浆泥水比从我国部分矿井实际生产情况看，泥水比多在1：3～1：7，考虑到该井田煤层埋藏比较浅，设计采用回采工作面以及本地区的灌浆实际情况，本矿井灌浆泥水比取为1：4.⑤每日注浆水量Q水1＝Q2×δ＝76.1×4＝304.5m3/d式中：Q水1——每日制浆用水量，m3/d；δ——灌浆泥水比，1：4。6）每日灌浆用水量Q水2＝Q水1×K水＝304.5×1.1＝334.9m3/d式中：Q水2——每日灌浆用水量，m3/d；K水——用于冲洗管路防止堵塞的水量备用系数，取1.1。（4）泥浆的制备①土源、水源及取土方式土源利用本井田周围地面黄土，设计在工业场地附近取土，从场外采土场通过井下矿车运至回采工作面回风顺槽，采用人工取土方式。设计井下移动式防灭火注浆装置制浆用水利用井下消防洒水管路接管，经过2号回风井、516回风大巷、1269巷，通过控制阀门及胶管，流向注浆装置搅拌机输送用水泵。2）制浆方式设计2NB-250/4-22型井下移动式防灭火注浆装置设在1269巷巷口内，该装置采用独特的双液结构设计，配备有1个搅拌箱（2m3）和一个储液箱（2m3），同时可启动两个搅拌制浆系统，提供两种灌注浆液，机械搅拌。（5）灌浆管路①管材根据管路压力和泥浆流速的要求，经计算灌...
