沈阳建筑大学 建筑构造笔记第一章墙体VIP免费

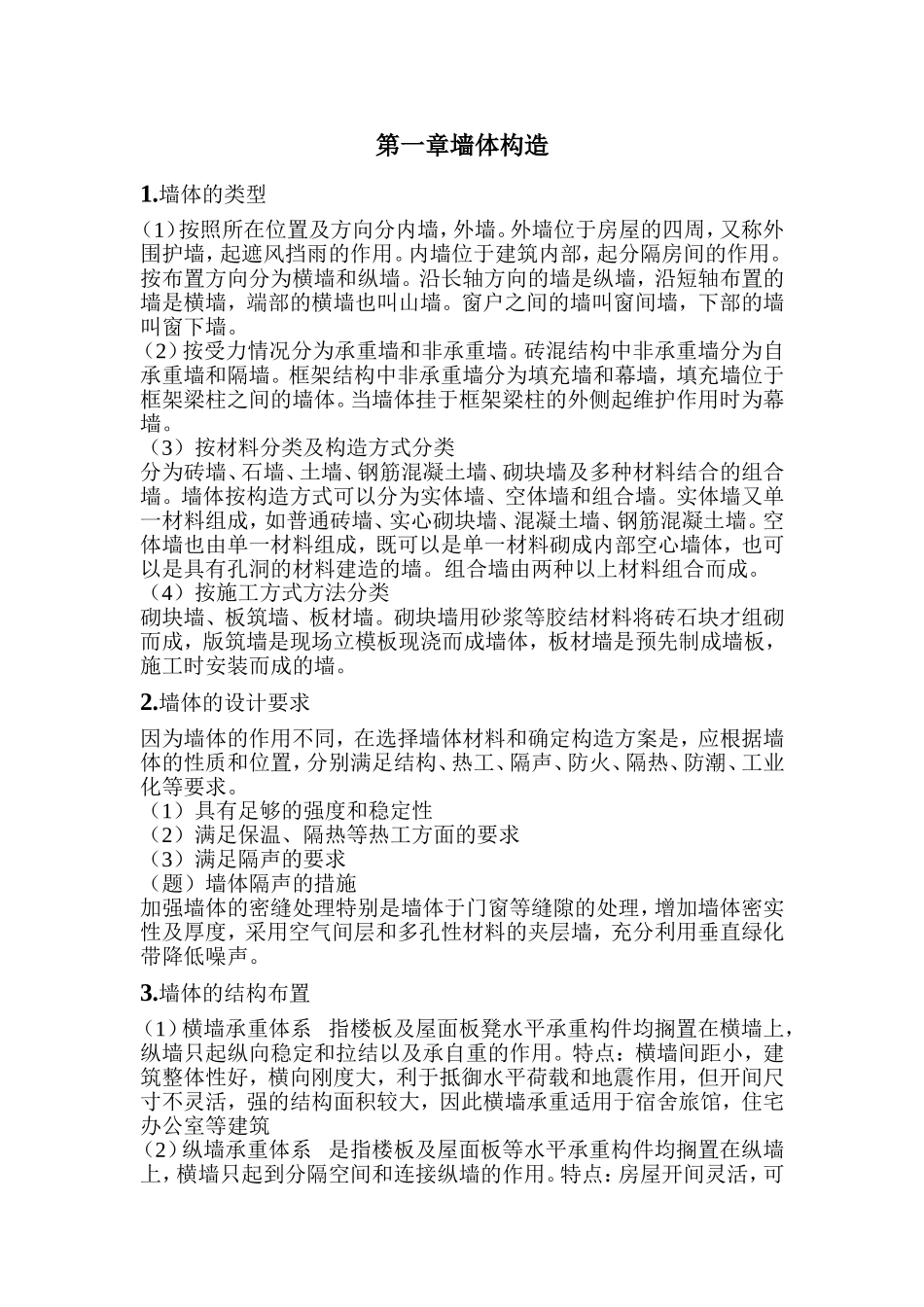

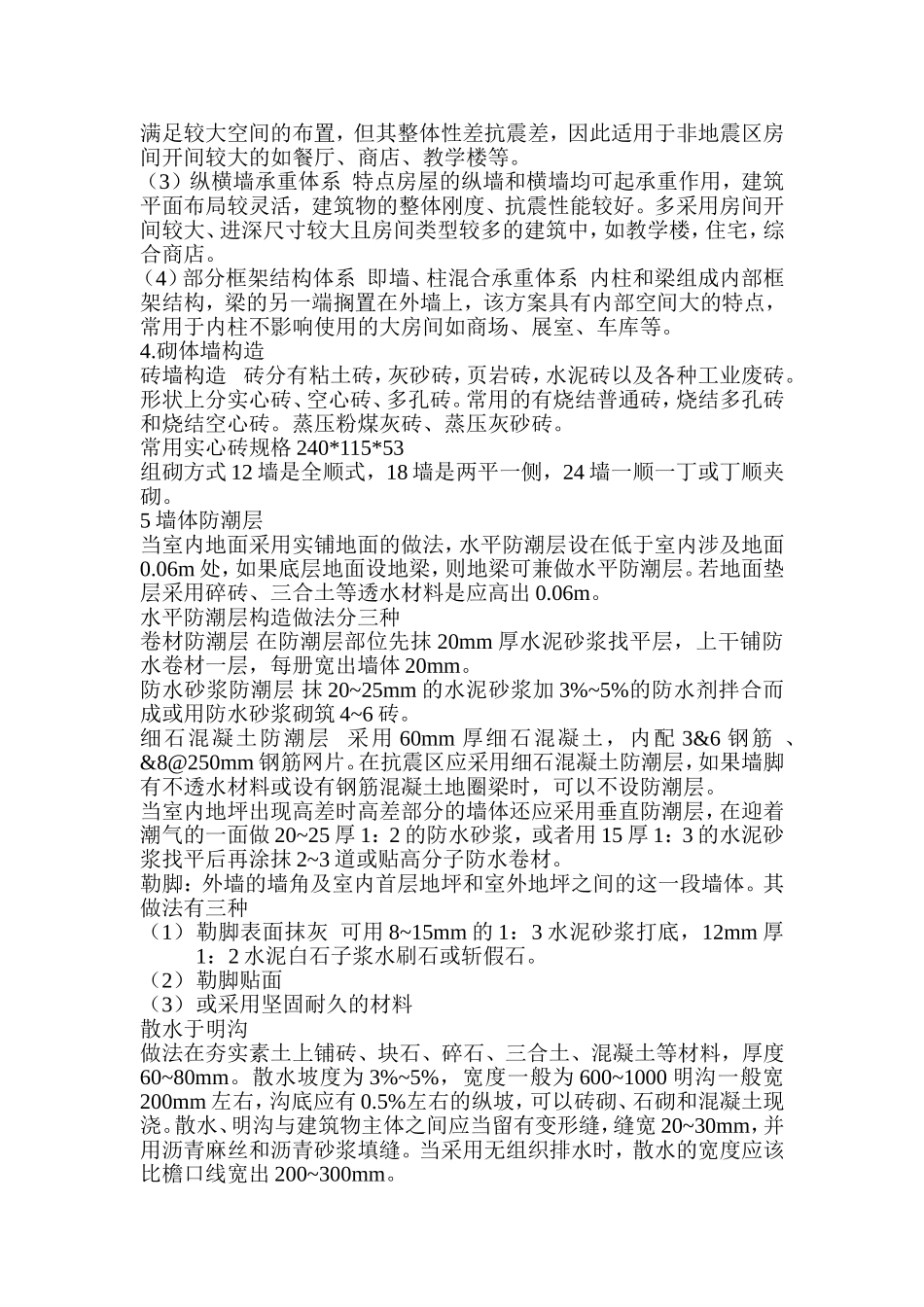

第一章墙体构造1.墙体的类型（1）按照所在位置及方向分内墙，外墙。外墙位于房屋的四周，又称外围护墙，起遮风挡雨的作用。内墙位于建筑内部，起分隔房间的作用。按布置方向分为横墙和纵墙。沿长轴方向的墙是纵墙，沿短轴布置的墙是横墙，端部的横墙也叫山墙。窗户之间的墙叫窗间墙，下部的墙叫窗下墙。（2）按受力情况分为承重墙和非承重墙。砖混结构中非承重墙分为自承重墙和隔墙。框架结构中非承重墙分为填充墙和幕墙，填充墙位于框架梁柱之间的墙体。当墙体挂于框架梁柱的外侧起维护作用时为幕墙。（3）按材料分类及构造方式分类分为砖墙、石墙、土墙、钢筋混凝土墙、砌块墙及多种材料结合的组合墙。墙体按构造方式可以分为实体墙、空体墙和组合墙。实体墙又单一材料组成，如普通砖墙、实心砌块墙、混凝土墙、钢筋混凝土墙。空体墙也由单一材料组成，既可以是单一材料砌成内部空心墙体，也可以是具有孔洞的材料建造的墙。组合墙由两种以上材料组合而成。（4）按施工方式方法分类砌块墙、板筑墙、板材墙。砌块墙用砂浆等胶结材料将砖石块才组砌而成，版筑墙是现场立模板现浇而成墙体，板材墙是预先制成墙板，施工时安装而成的墙。2.墙体的设计要求因为墙体的作用不同，在选择墙体材料和确定构造方案是，应根据墙体的性质和位置，分别满足结构、热工、隔声、防火、隔热、防潮、工业化等要求。（1）具有足够的强度和稳定性（2）满足保温、隔热等热工方面的要求（3）满足隔声的要求（题）墙体隔声的措施加强墙体的密缝处理特别是墙体于门窗等缝隙的处理，增加墙体密实性及厚度，采用空气间层和多孔性材料的夹层墙，充分利用垂直绿化带降低噪声。3.墙体的结构布置（1）横墙承重体系指楼板及屋面板凳水平承重构件均搁置在横墙上，纵墙只起纵向稳定和拉结以及承自重的作用。特点：横墙间距小，建筑整体性好，横向刚度大，利于抵御水平荷载和地震作用，但开间尺寸不灵活，强的结构面积较大，因此横墙承重适用于宿舍旅馆，住宅办公室等建筑（2）纵墙承重体系是指楼板及屋面板等水平承重构件均搁置在纵墙上，横墙只起到分隔空间和连接纵墙的作用。特点：房屋开间灵活，可满足较大空间的布置，但其整体性差抗震差，因此适用于非地震区房间开间较大的如餐厅、商店、教学楼等。（3）纵横墙承重体系特点房屋的纵墙和横墙均可起承重作用，建筑平面布局较灵活，建筑物的整体刚度、抗震性能较好。多采用房间开间较大、进深尺寸较大且房间类型较多的建筑中，如教学楼，住宅，综合商店。（4）部分框架结构体系即墙、柱混合承重体系内柱和梁组成内部框架结构，梁的另一端搁置在外墙上，该方案具有内部空间大的特点，常用于内柱不影响使用的大房间如商场、展室、车库等。4.砌体墙构造砖墙构造砖分有粘土砖，灰砂砖，页岩砖，水泥砖以及各种工业废砖。形状上分实心砖、空心砖、多孔砖。常用的有烧结普通砖，烧结多孔砖和烧结空心砖。蒸压粉煤灰砖、蒸压灰砂砖。常用实心砖规格240*115*53组砌方式12墙是全顺式，18墙是两平一侧，24墙一顺一丁或丁顺夹砌。5墙体防潮层当室内地面采用实铺地面的做法，水平防潮层设在低于室内涉及地面0.06m处，如果底层地面设地梁，则地梁可兼做水平防潮层。若地面垫层采用碎砖、三合土等透水材料是应高出0.06m。水平防潮层构造做法分三种卷材防潮层在防潮层部位先抹20mm厚水泥砂浆找平层，上干铺防水卷材一层，每册宽出墙体20mm。防水砂浆防潮层抹20~25mm的水泥砂浆加3%~5%的防水剂拌合而成或用防水砂浆砌筑4~6砖。细石混凝土防潮层采用60mm厚细石混凝土，内配3&6钢筋、&8@250mm钢筋网片。在抗震区应采用细石混凝土防潮层，如果墙脚有不透水材料或设有钢筋混凝土地圈梁时，可以不设防潮层。当室内地坪出现高差时高差部分的墙体还应采用垂直防潮层，在迎着潮气的一面做20~25厚1：2的防水砂浆，或者用15厚1：3的水泥砂浆找平后再涂抹2~3道或贴高分子防水卷材。勒脚：外墙的墙角及室内首层地坪和室外地坪之间的这一段墙体。其做法有三种（1）勒脚表面抹灰可用8~15mm的1：3水泥砂浆打底，12mm厚1：2水泥白石子浆水刷石或斩假石。（2）勒脚贴面（3）或采用坚固耐久的材料散水...
