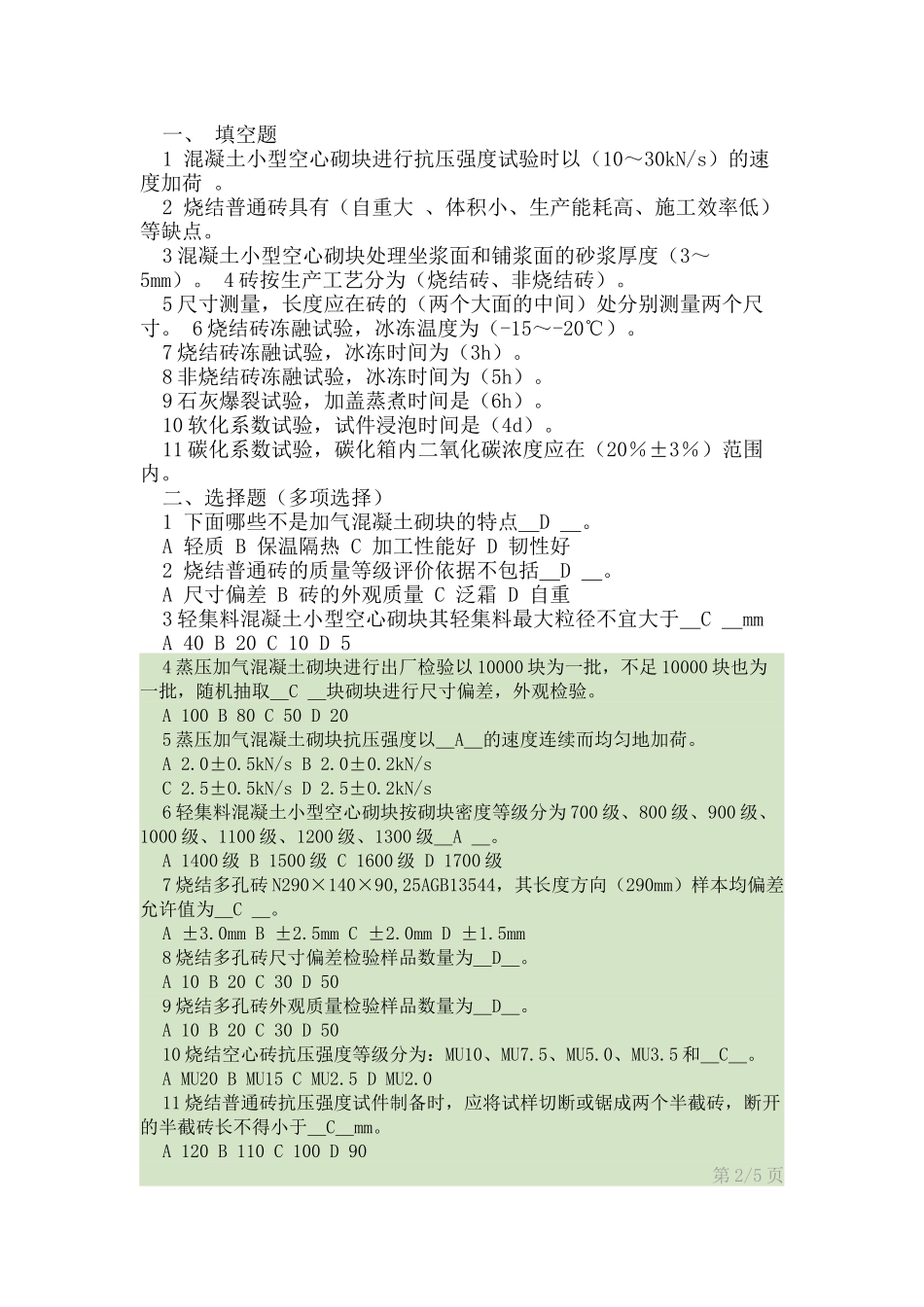

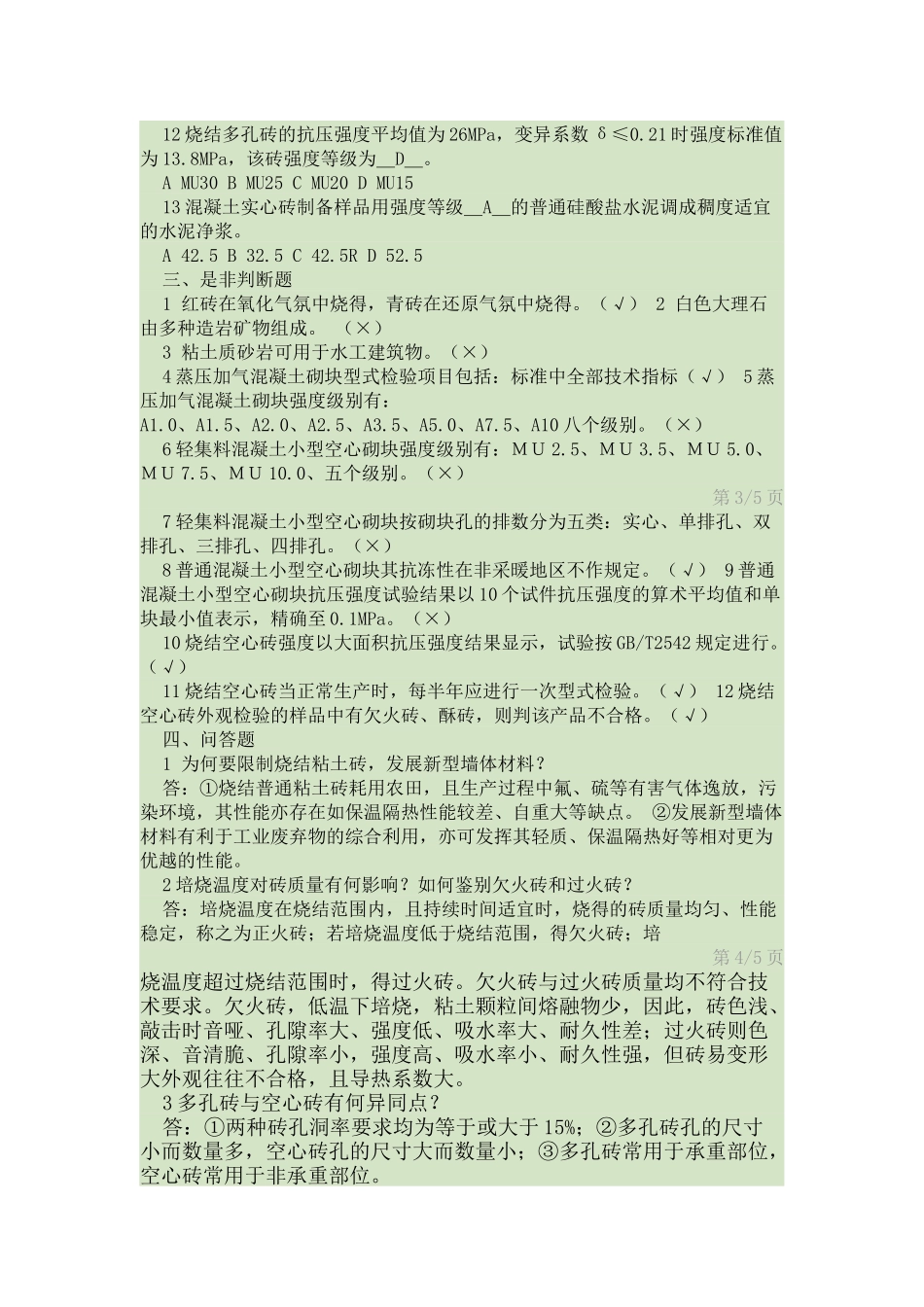

一、填空题1混凝土小型空心砌块进行抗压强度试验时以（10～30kN/s）的速度加荷。2烧结普通砖具有（自重大、体积小、生产能耗高、施工效率低）等缺点。3混凝土小型空心砌块处理坐浆面和铺浆面的砂浆厚度（3～5mm）。4砖按生产工艺分为（烧结砖、非烧结砖）。5尺寸测量，长度应在砖的（两个大面的中间）处分别测量两个尺寸。6烧结砖冻融试验，冰冻温度为（-15～-20℃）。7烧结砖冻融试验，冰冻时间为（3h）。8非烧结砖冻融试验，冰冻时间为（5h）。9石灰爆裂试验，加盖蒸煮时间是（6h）。10软化系数试验，试件浸泡时间是（4d）。11碳化系数试验，碳化箱内二氧化碳浓度应在（20％±3％）范围内。二、选择题（多项选择）1下面哪些不是加气混凝土砌块的特点＿D＿。A轻质B保温隔热C加工性能好D韧性好2烧结普通砖的质量等级评价依据不包括＿D＿。A尺寸偏差B砖的外观质量C泛霜D自重3轻集料混凝土小型空心砌块其轻集料最大粒径不宜大于＿C＿mmA40B20C10D54蒸压加气混凝土砌块进行出厂检验以10000块为一批，不足10000块也为一批，随机抽取＿C＿块砌块进行尺寸偏差，外观检验。A100B80C50D205蒸压加气混凝土砌块抗压强度以＿A＿的速度连续而均匀地加荷。A2.0±O.5kN/sB2.0±0.2kN/sC2.5±O.5kN/sD2.5±O.2kN/s6轻集料混凝土小型空心砌块按砌块密度等级分为700级、800级、900级、1000级、1100级、1200级、1300级＿A＿。A1400级B1500级C1600级D1700级7烧结多孔砖N290×140×90,25AGB13544，其长度方向（290mm）样本均偏差允许值为＿C＿。A±3.0mmB±2.5mmC±2.0mmD±1.5mm8烧结多孔砖尺寸偏差检验样品数量为＿D＿。A10B20C30D509烧结多孔砖外观质量检验样品数量为＿D＿。A10B20C30D5010烧结空心砖抗压强度等级分为：MU10、MU7.5、MU5.0、MU3.5和＿C＿。AMU20BMU15CMU2.5DMU2.011烧结普通砖抗压强度试件制备时，应将试样切断或锯成两个半截砖，断开的半截砖长不得小于＿C＿mm。A120B110C100D90第2/5页12烧结多孔砖的抗压强度平均值为26MPa，变异系数δ≤0.21时强度标准值为13.8MPa，该砖强度等级为＿D＿。AMU30BMU25CMU20DMU1513混凝土实心砖制备样品用强度等级＿A＿的普通硅酸盐水泥调成稠度适宜的水泥净浆。A42.5B32.5C42.5RD52.5三、是非判断题1红砖在氧化气氛中烧得，青砖在还原气氛中烧得。（√）2白色大理石由多种造岩矿物组成。（×）3粘土质砂岩可用于水工建筑物。（×）4蒸压加气混凝土砌块型式检验项目包括：标准中全部技术指标（√）5蒸压加气混凝土砌块强度级别有：A1.0、A1.5、A2.0、A2.5、A3.5、A5.0、A7.5、A10八个级别。（×）6轻集料混凝土小型空心砌块强度级别有：ＭＵ2.5、ＭＵ3.5、ＭＵ5.0、ＭＵ7.5、ＭＵ10.0、五个级别。（×）第3/5页7轻集料混凝土小型空心砌块按砌块孔的排数分为五类：实心、单排孔、双排孔、三排孔、四排孔。（×）8普通混凝土小型空心砌块其抗冻性在非采暖地区不作规定。（√）9普通混凝土小型空心砌块抗压强度试验结果以10个试件抗压强度的算术平均值和单块最小值表示，精确至0.1MPa。（×）10烧结空心砖强度以大面积抗压强度结果显示，试验按GB/T2542规定进行。（√）11烧结空心砖当正常生产时，每半年应进行一次型式检验。（√）12烧结空心砖外观检验的样品中有欠火砖、酥砖，则判该产品不合格。（√）四、问答题1为何要限制烧结粘土砖，发展新型墙体材料？答：①烧结普通粘土砖耗用农田，且生产过程中氟、硫等有害气体逸放，污染环境，其性能亦存在如保温隔热性能较差、自重大等缺点。②发展新型墙体材料有利于工业废弃物的综合利用，亦可发挥其轻质、保温隔热好等相对更为优越的性能。2培烧温度对砖质量有何影响？如何鉴别欠火砖和过火砖？答：培烧温度在烧结范围内，且持续时间适宜时，烧得的砖质量均匀、性能稳定，称之为正火砖；若培烧温度低于烧结范围，得欠火砖；培第4/5页烧温度超过烧结范围时，得过火砖。欠火砖与过火砖质量均不符合技术要求。欠火砖，低温下培烧，粘土颗粒间熔融物少，因此，砖色浅、敲击时音哑、孔隙率大、强度低、吸水率大、耐久性差；过火砖则色深、音清脆、孔隙率小，强度高、吸水率小、耐久性强，但砖易变形大外观往...
