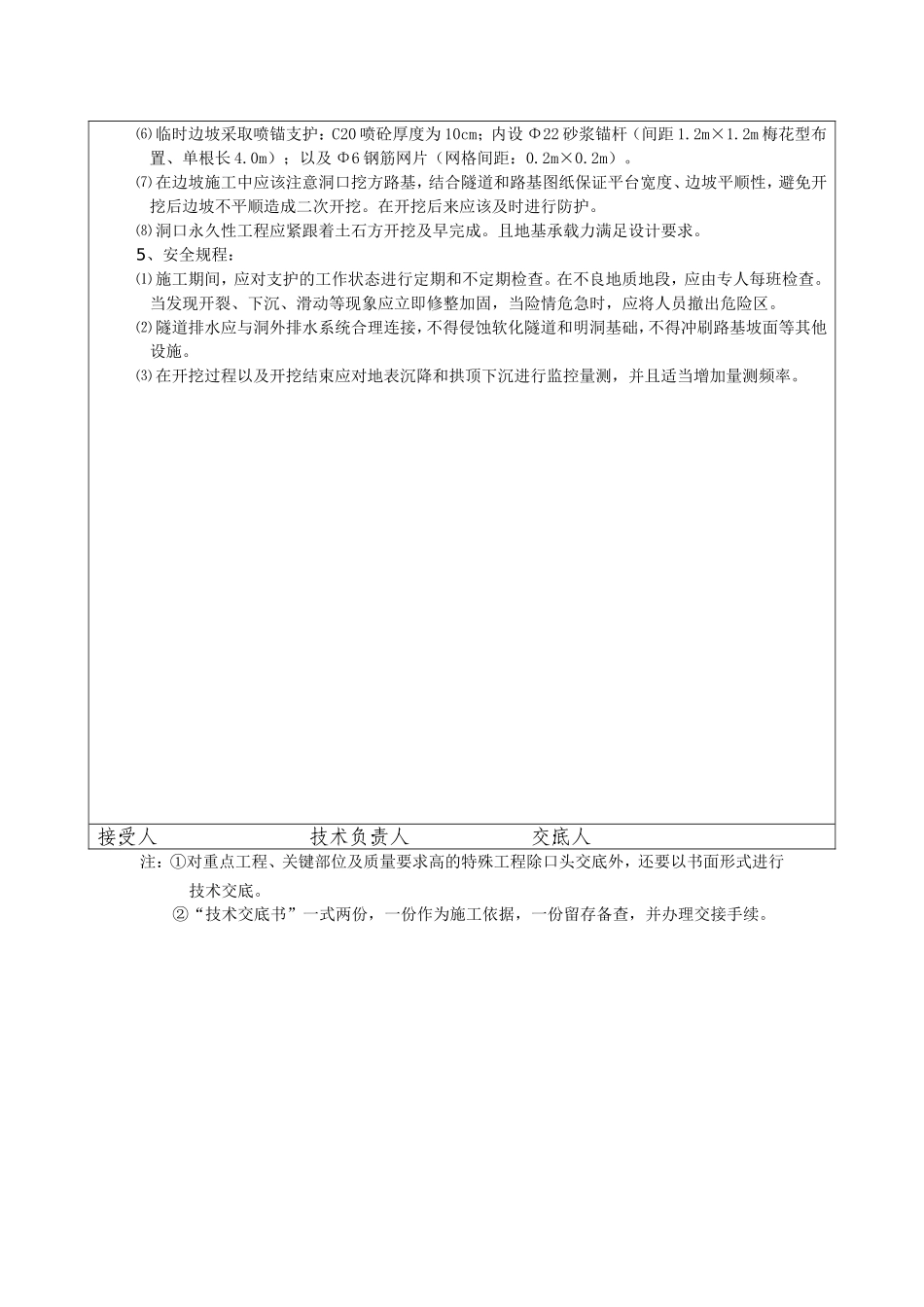

技术交底书单位：十白高速4标一工区编号：工程名称庙沟隧道交底单位东盟营造十白高速HSJT-4交底内容边、仰坡施工及防护交底日期2010-7-19内容：边、仰坡施工及防护1、总体原则要求：隧道边坡、仰坡对照设计图纸，根据现场实际地质情况做适当调整，尽量减少仰坡开挖高度，但必须做到安全进洞。明洞及洞口边仰坡开挖石方采用挖掘机开挖，人工配合修整边仰坡。在准确放样开挖坡口线的基础上按规范要求采用由上至下分层卸载明挖法。仰坡非核心土部分开挖至成洞面顶部，成洞面顶部以下（预留核心土部分）开挖至拟施工的护拱底面，待护拱管棚施工完成后再挖除核心土。2、边仰坡开挖注意事项：⑴施工前先进行测量放线，根据测量放线做好边坡开挖轮廓线和截水天沟，以利截排水，同时将洞口段开挖线以外10～15米范围的漏斗、洼地、危石等进行处理，防止地表水向下渗漏或陷穴等继续扩大影响隧道施工安全，确保边仰坡稳定。⑵洞口开挖工程尽量避开雨季施工，施工前做好防排水系统，确保洞口排水畅通，避免排水不畅引起的洞口段土体发生大的沉降和变形。必要时施作临时排水系统。⑶边仰坡刷坡自上而下分层进行，每层高度2－4m，随开挖及时进行锚杆、钢筋网、喷砼等支护。施工中做好坡面喷射砼防护层与原坡面衔接，防止坡面风化引起水土流失、导致边仰坡防护受到损坏。⑷当洞口可能出现地层滑坡、崩塌、偏压时，应采取相应的预防措施，并应适当放缓坡度，保证边仰坡和施工人员的安全。⑸洞口段开挖到隧底标高后，应及时施作排水沟、排水侧沟及出水口。⑹开挖的土石方应按施工组织要求在指定地点倾倒、存放，严禁弃碴危及边坡及其它建筑物稳定，并不得影响运输安全，满足周边环境保护的要求。⑺偏压洞口施工应做好支挡、反压回填等工作，再开挖；开挖方法应结合偏压地形情况选定，不得由于人为因素加剧偏压。隧道洞口开挖施工工艺流程图3．3、隧道洞口边仰坡防护施工工艺⑴总体原则要求本隧道设计的边仰坡防护形式采用钢筋网＋锚喷防护。开挖完成并经坡比验收后及时采用潜孔钻施工准备测量放线截排水沟施作边仰坡开挖检查边仰坡度人工修整边仰坡下道工序按照设计仰坡图纸、边坡设计图纸的间距梅花形布设锚杆，人工配合机械将长为4.0米的Φ22早强砂浆锚杆装设到位，尾部施焊垫板；现场安装挂设20cm×20cm间距的Φ6钢筋网片（后场预先放大样加工成型）；底部和护拱重合处,锚杆需预留至少1米长和护拱连为整体。随后喷射10cm厚C20砼，封闭岩面。为做到施工中随时监测检查山坡稳定情况以及开挖进洞后地表沉降观测，在边坡顶砌筑好的截水沟位置及浅埋地段埋设固定沉降观测点，定期进行测量，并及时掌握地表下沉情况，预报险情，指导前场施工。⑵边仰坡防护施工注意事项：①结合现场地形，洞口边、仰坡应及早做好坡面防护，确保洞口稳定。②洞顶如有溪沟或排水沟槽应加强养护、整治，确保水流畅通；若岩层裂隙多，地表水有可能渗漏到隧道内时，应用浆砌片石抹面或混凝土铺砌沟底。③洞口顶部地表的凹坑须填平或喷混凝土填平，并接入两侧路基边沟内。④隧道洞口的截、排水系统应与路基排水系统顺接，不得冲刷路基坡面、桥涵锥体、农田房舍。⑤洞口段位于软弱土层地带，应随时检查地表及坡面情况，发现开裂、滑动等现象时应立即采取加固措施。⑥地层为堆积层、断层破碎带、砂砾（卵）土、砂土时宜采用地面注水泥浆或超细水泥浆预加固。边仰坡防护施工示意图4、施工控制要点：⑴开挖边仰坡之前洞顶截水沟必须施事做完成，且要避开雨季、融雪期及严寒季节，应在雨季之前完成。⑵边、仰坡以上可能滑塌的表土、灌木及山坡危岩等应清除或加固，不两地段，应在进洞前按设计要求对地表及仰坡进行加固防护。⑶根据放样的开挖线进行开挖；仰坡无碎落台，坡比：1：0.75，开挖至套拱顶部高程；边坡高于8米时，施作一碎落台，碎落台宽1米；，坡比均为：1：0.75。考虑右线、右侧原始坡面的特殊性，建议第一碎落台上的坡比进行变更同时省略第二台碎落台，满足第一碎落台下坡比及宽度即可（须报监理及项目部）。⑷边坡采取从上到下开挖，不得掏底开挖或上下重叠开挖。洞口有邻近建筑物时，应采取微震动控制爆破。当地质条...
