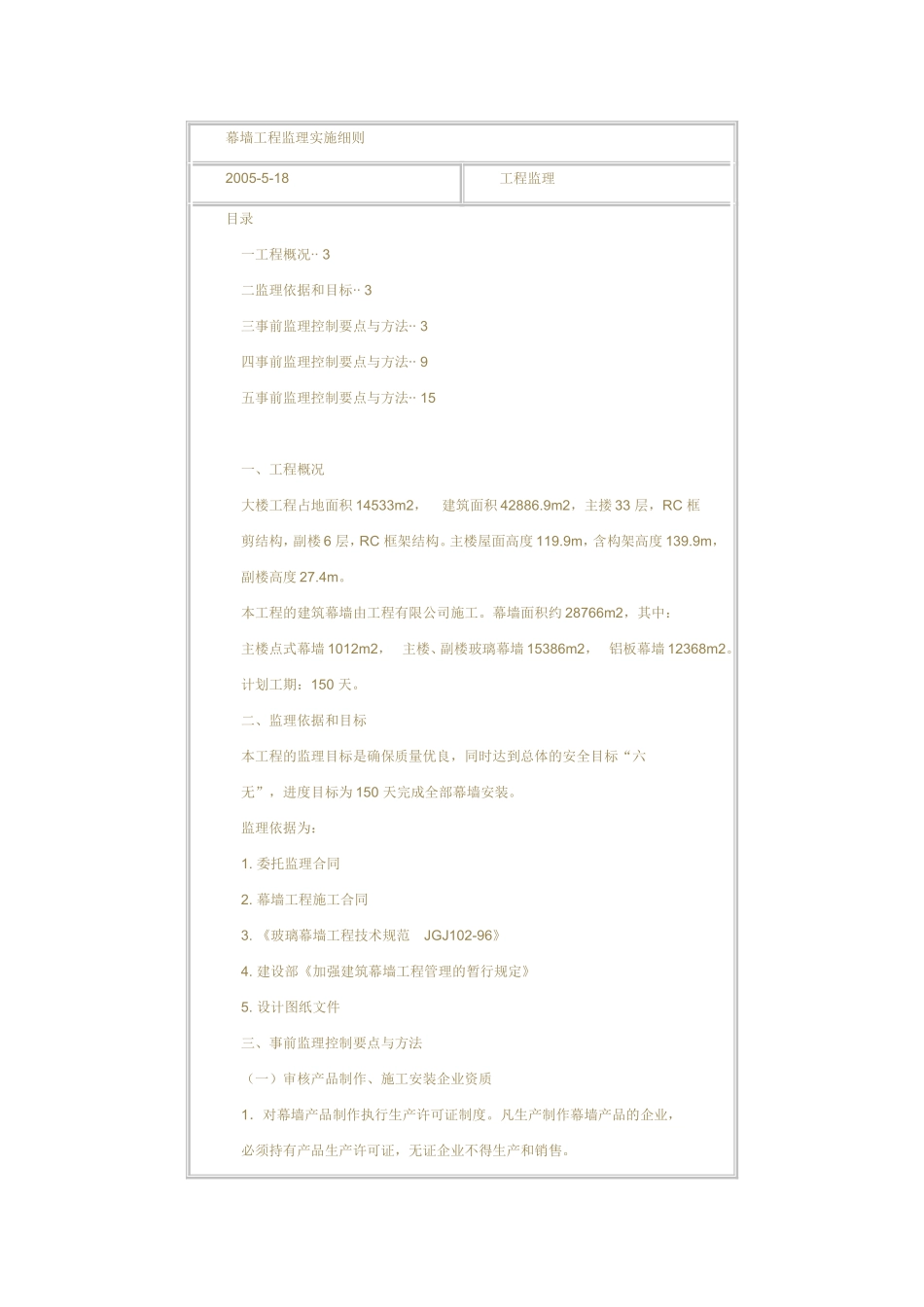

幕墙工程监理实施细则2005-5-18工程监理目录一工程概况··3二监理依据和目标··3三事前监理控制要点与方法··3四事前监理控制要点与方法··9五事前监理控制要点与方法··15一、工程概况大楼工程占地面积14533m2，建筑面积42886.9m2，主搂33层，RC框剪结构，副楼6层，RC框架结构。主楼屋面高度119.9m，含构架高度139.9m，副楼高度27.4m。本工程的建筑幕墙由工程有限公司施工。幕墙面积约28766m2，其中：主楼点式幕墙1012m2，主楼、副楼玻璃幕墙15386m2，铝板幕墙12368m2。计划工期：150天。二、监理依据和目标本工程的监理目标是确保质量优良，同时达到总体的安全目标“六无”，进度目标为150天完成全部幕墙安装。监理依据为：1.委托监理合同2.幕墙工程施工合同3.《玻璃幕墙工程技术规范JGJ102-96》4.建设部《加强建筑幕墙工程管理的暂行规定》5.设计图纸文件三、事前监理控制要点与方法（一）审核产品制作、施工安装企业资质1．对幕墙产品制作执行生产许可证制度。凡生产制作幕墙产品的企业，必须持有产品生产许可证，无证企业不得生产和销售。2．幕墙施工安装企业必须持有建设行政主管部门核发的企业资质证书，按证书所核定的工程承包范围承接幕墙工程，严禁无资质承包及越级承包幕墙工程。（二）组织图纸会审1．学习图纸施工单位根据效果图及框架实际几何尺寸出施工图及节点大样图和结第1页构计算书，须经业主、设计确认，再进行图纸会审。2．图纸会审重点（1）图纸是否符合技术规范要求；（2）设计是否满足安全、合理、技术先进的原则；（3）设计是否满足建设单位使用要求；（4）施工是否方便、合理、节约；（5）对重点部位的设计意图、技术要求、难点及质保措施，向施工单位作技术交底。（三）审核施工组织设计方案幕墙的施工安装质量，是直接影响幕墙安装后能否满足幕墙的建筑物理及其它性能要求的关键，同时幕墙施工又是多工种联合施工，和其它分项工程施工有交叉和衔接。因此，为保证幕墙施工安装质量，要求施工安装单位单独编制幕墙施工组织设计方案，监理单位重点审核内容有：1．施工单位的组织架构、责任和职权；2．选定“三性”试验试件尺寸、要求及检验单位；3．构件半成品的运输路线、距离、时间安排、车辆类型、数量；4．场内搬运的作业时间安排、卸货机具、堆放场地；5．质量要求及检查计划，包括：主体结构安装、锚固件位置、构件安装的允许偏差；6．施工方法、要求和规程，包括：安装工序、安装机具和工具、脚手架、铁码与预埋件连接、立柱与横梁安装及位置调整、焊接防锈措施、板材安装、防火棉安装、防雷系统安装、注耐候密封胶的顺序、铝框和玻璃保护；7．安全措施及劳保计划，包括起吊、卸货安全要求，防止高空坠落，安全带使用等。（四）加工制作、施工安装前检查复核1．“三性”试验结果要符合规范要求。2．幕墙在制作前对建筑设计施工图进行核对，并对已建建筑物进行复测，按实测结果调整幕墙并经设计、监理同意后，方可加工组装。第2页3．构件进行钻孔、装配接头芯管、安装连接附件等辅助加工时，其加工位置、尺寸应准确。4．构件安装前均应进行检验与校正。构件应平直、方正，不得有变形和刮痕。不合格的构件不得安装，应予更换。施工安装单位根据具体情况，对易损坏和丢失的构件、配件、玻璃、密封材料、胶垫等，应有一定的更换储备数量。5．为保证幕墙施工安装的质量，要求主体结构工程应满足幕墙安装的基本条件，特别是主体结构的垂直度和外表面平整度及结构的尺寸偏差，必须达到钢筋砼结构（连廊为钢结构）施工及验收规范的要求。否则，应采用适当的措施后才能进行幕墙的施工安装。6．为保证幕墙与主体结构连接牢固可靠，幕墙与主体结构连接的预埋件应在主体结构施工时，按设计要求的数量、位置和方法进行埋设。埋件的标高偏差不应大于10mm，埋件位置与设计位置的偏差不大于20mm。若施工单位对幕墙的固定和连接件有特殊要求、或与上述偏差要求不同时，应提出书面要求或提供埋件图、样品等，给设计单位在主体结构施工图上注明要求。7．施工条件检查（1）主体结构完工，室内楼面清扫干净，在二次装修前进行；（2）造成严重污染的分项工程完成后才...
