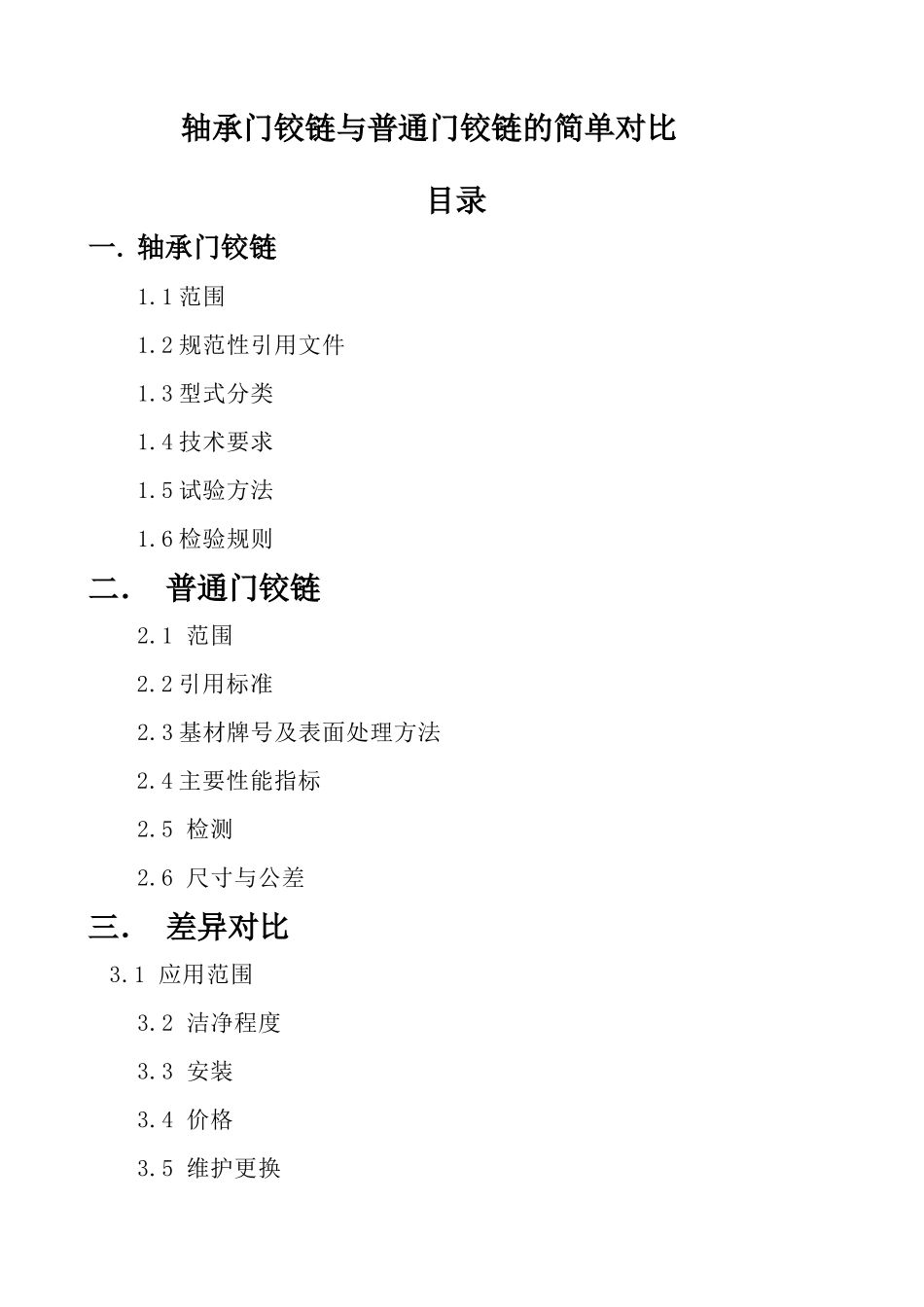

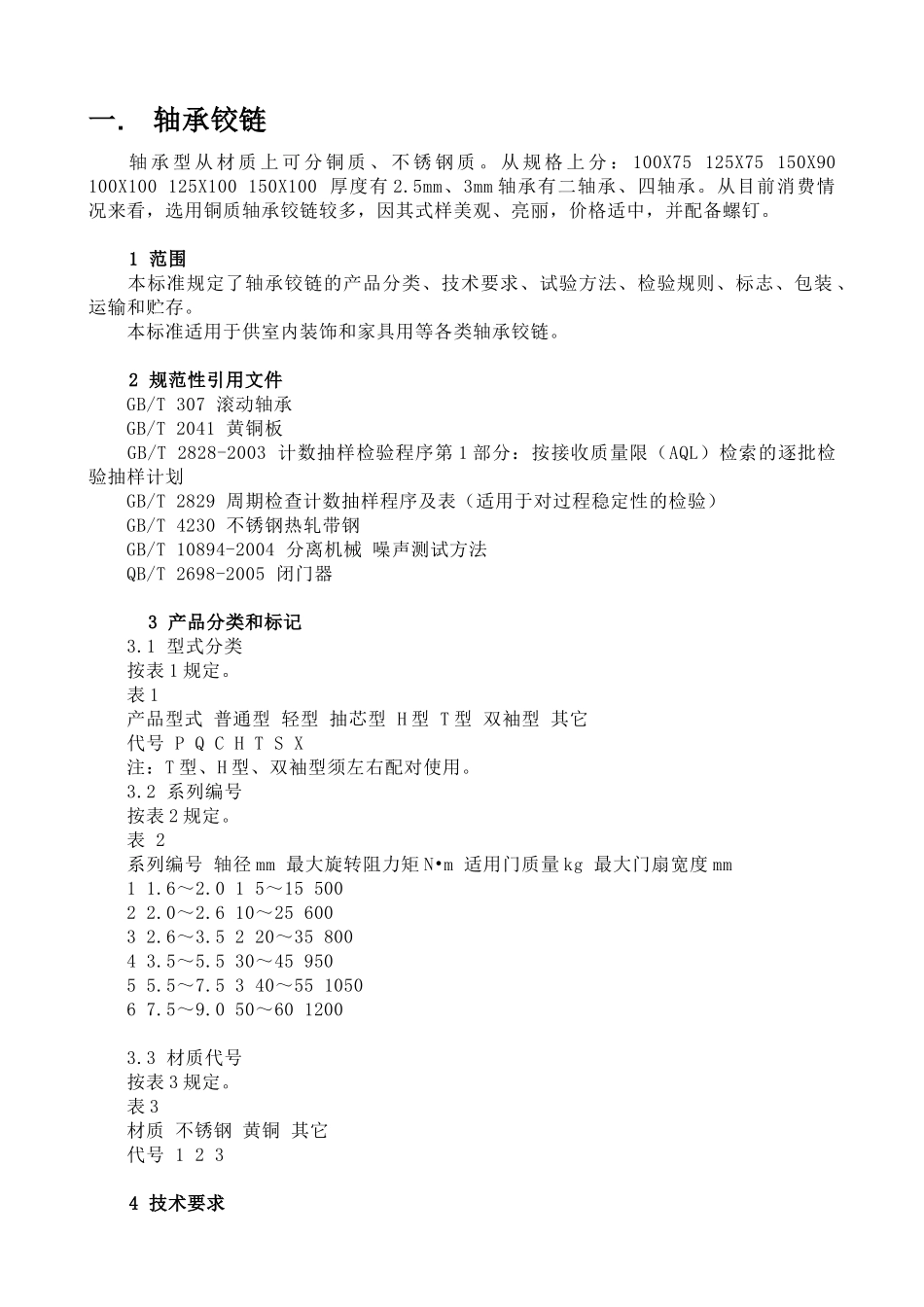

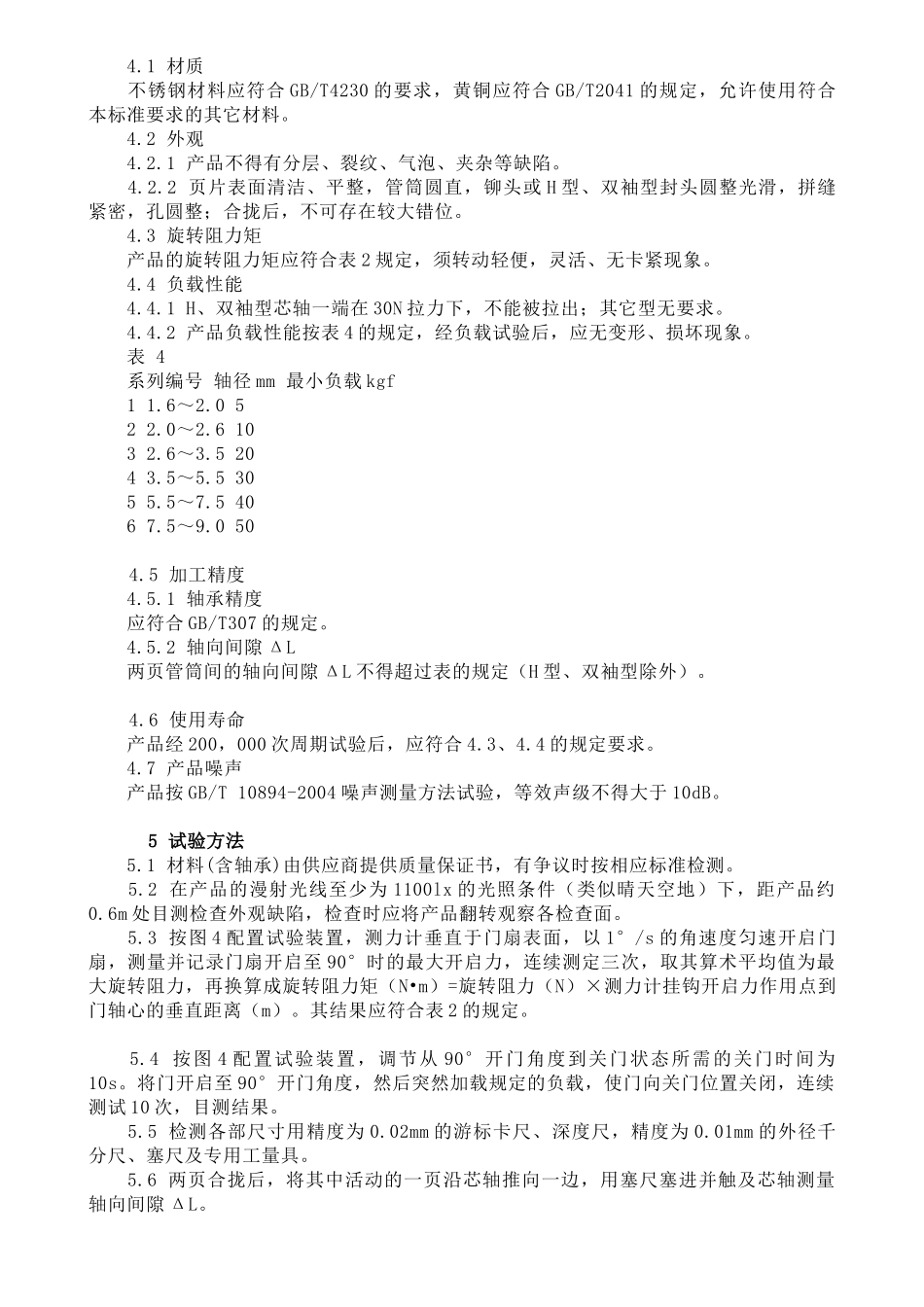

轴承门铰链与普通门铰链的简单对比目录一.轴承门铰链1.1范围1.2规范性引用文件1.3型式分类1.4技术要求1.5试验方法1.6检验规则二．普通门铰链2.1范围2.2引用标准2.3基材牌号及表面处理方法2.4主要性能指标2.5检测2.6尺寸与公差三．差异对比3.1应用范围3.2洁净程度3.3安装3.4价格3.5维护更换一.轴承铰链轴承型从材质上可分铜质、不锈钢质。从规格上分：100X75125X75150X90100X100125X100150X100厚度有2.5mm、3mm轴承有二轴承、四轴承。从目前消费情况来看，选用铜质轴承铰链较多，因其式样美观、亮丽，价格适中，并配备螺钉。1范围本标准规定了轴承铰链的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于供室内装饰和家具用等各类轴承铰链。2规范性引用文件GB/T307滚动轴承GB/T2041黄铜板GB/T2828-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检查计数抽样程序及表（适用于对过程稳定性的检验）GB/T4230不锈钢热轧带钢GB/T10894-2004分离机械噪声测试方法QB/T2698-2005闭门器3产品分类和标记3.1型式分类按表1规定。表1产品型式普通型轻型抽芯型H型T型双袖型其它代号PQCHTSX注：T型、H型、双袖型须左右配对使用。3.2系列编号按表2规定。表2系列编号轴径mm最大旋转阻力矩N•m适用门质量kg最大门扇宽度mm11.6～2.015～1550022.0～2.610～2560032.6～3.5220～3580043.5～5.530～4595055.5～7.5340～55105067.5～9.050～6012003.3材质代号按表3规定。表3材质不锈钢黄铜其它代号1234技术要求4.1材质不锈钢材料应符合GB/T4230的要求，黄铜应符合GB/T2041的规定，允许使用符合本标准要求的其它材料。4.2外观4.2.1产品不得有分层、裂纹、气泡、夹杂等缺陷。4.2.2页片表面清洁、平整，管筒圆直，铆头或H型、双袖型封头圆整光滑，拼缝紧密，孔圆整；合拢后，不可存在较大错位。4.3旋转阻力矩产品的旋转阻力矩应符合表2规定，须转动轻便，灵活、无卡紧现象。4.4负载性能4.4.1H、双袖型芯轴一端在30N拉力下，不能被拉出；其它型无要求。4.4.2产品负载性能按表4的规定，经负载试验后，应无变形、损坏现象。表4系列编号轴径mm最小负载kgf11.6～2.0522.0～2.61032.6～3.52043.5～5.53055.5～7.54067.5～9.0504.5加工精度4.5.1轴承精度应符合GB/T307的规定。4.5.2轴向间隙ΔL两页管筒间的轴向间隙ΔL不得超过表的规定（H型、双袖型除外）。4.6使用寿命产品经200，000次周期试验后，应符合4.3、4.4的规定要求。4.7产品噪声产品按GB/T10894-2004噪声测量方法试验，等效声级不得大于10dB。5试验方法5.1材料(含轴承)由供应商提供质量保证书，有争议时按相应标准检测。5.2在产品的漫射光线至少为1100lx的光照条件（类似晴天空地）下，距产品约0.6m处目测检查外观缺陷，检查时应将产品翻转观察各检查面。5.3按图4配置试验装置，测力计垂直于门扇表面，以1°/s的角速度匀速开启门扇，测量并记录门扇开启至90°时的最大开启力，连续测定三次，取其算术平均值为最大旋转阻力，再换算成旋转阻力矩（N•m）=旋转阻力（N）×测力计挂钩开启力作用点到门轴心的垂直距离（m）。其结果应符合表2的规定。5.4按图4配置试验装置，调节从90°开门角度到关门状态所需的关门时间为10s。将门开启至90°开门角度，然后突然加载规定的负载，使门向关门位置关闭，连续测试10次，目测结果。5.5检测各部尺寸用精度为0.02mm的游标卡尺、深度尺，精度为0.01mm的外径千分尺、塞尺及专用工量具。5.6两页合拢后，将其中活动的一页沿芯轴推向一边，用塞尺塞进并触及芯轴测量轴向间隙ΔL。5.7两页平展后，在两页边缘任意对称点，用游标卡尺检查宽度最大值、最小值、径向间隙。5.8用塞尺塞进并超过页片厚度，检查套筒接口间隙Δd5.9用塞尺横向塞进并触及芯轴，检查铆头与管筒端面间隙ΔX。5.10门扇处于70°位置，在外力作用下完成关闭，2秒后再将门扇开启到初始位置，为1个试验周期，重复200，000次。5.11按GB/T4214.1规定的噪声测试方法对产品进行测定。6检验规则产品检验分出厂检验和型式检验。6.1出厂检验6.1.1对产品的外观进行逐件检验，合格后方可出厂。6.1.2...
