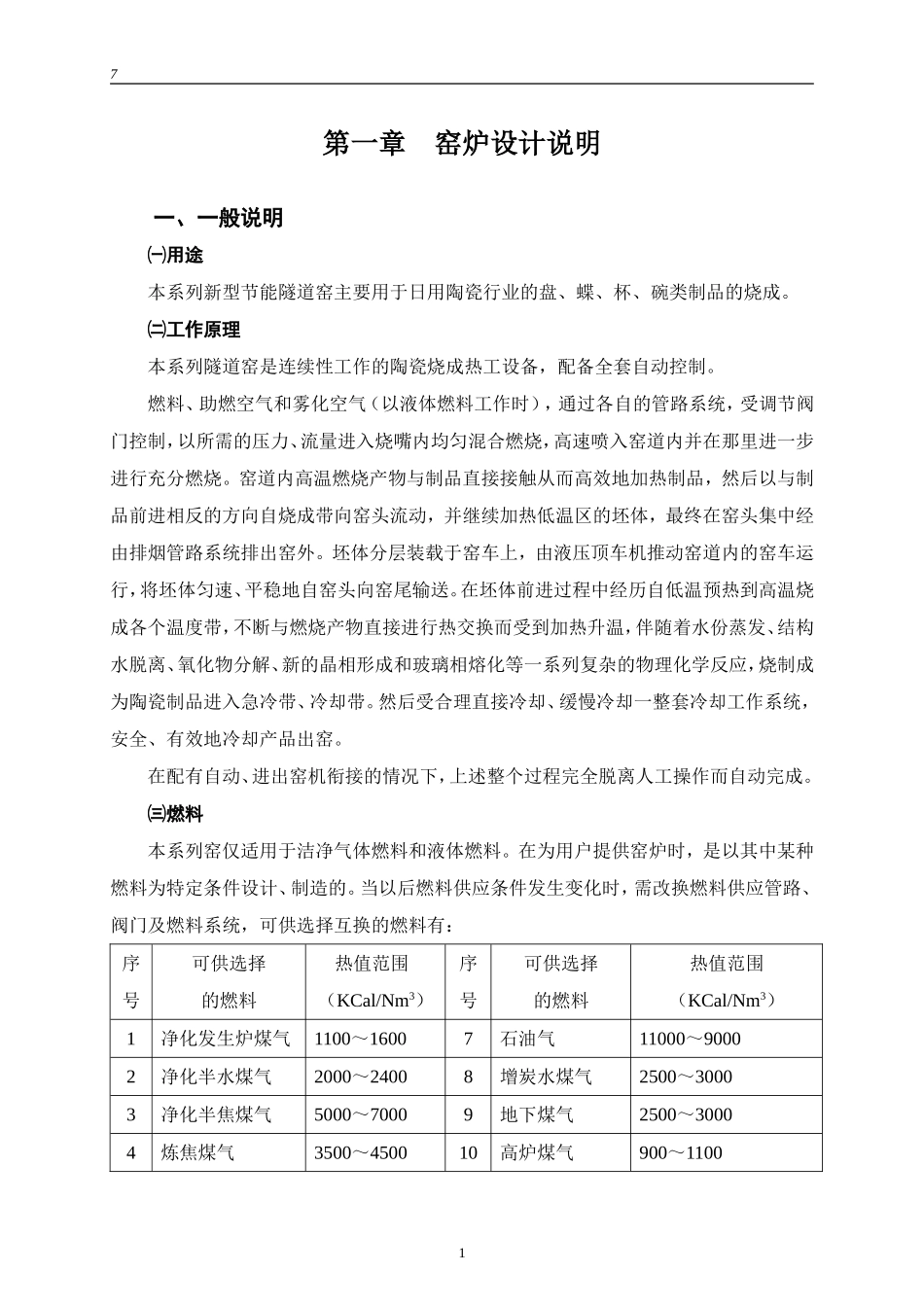

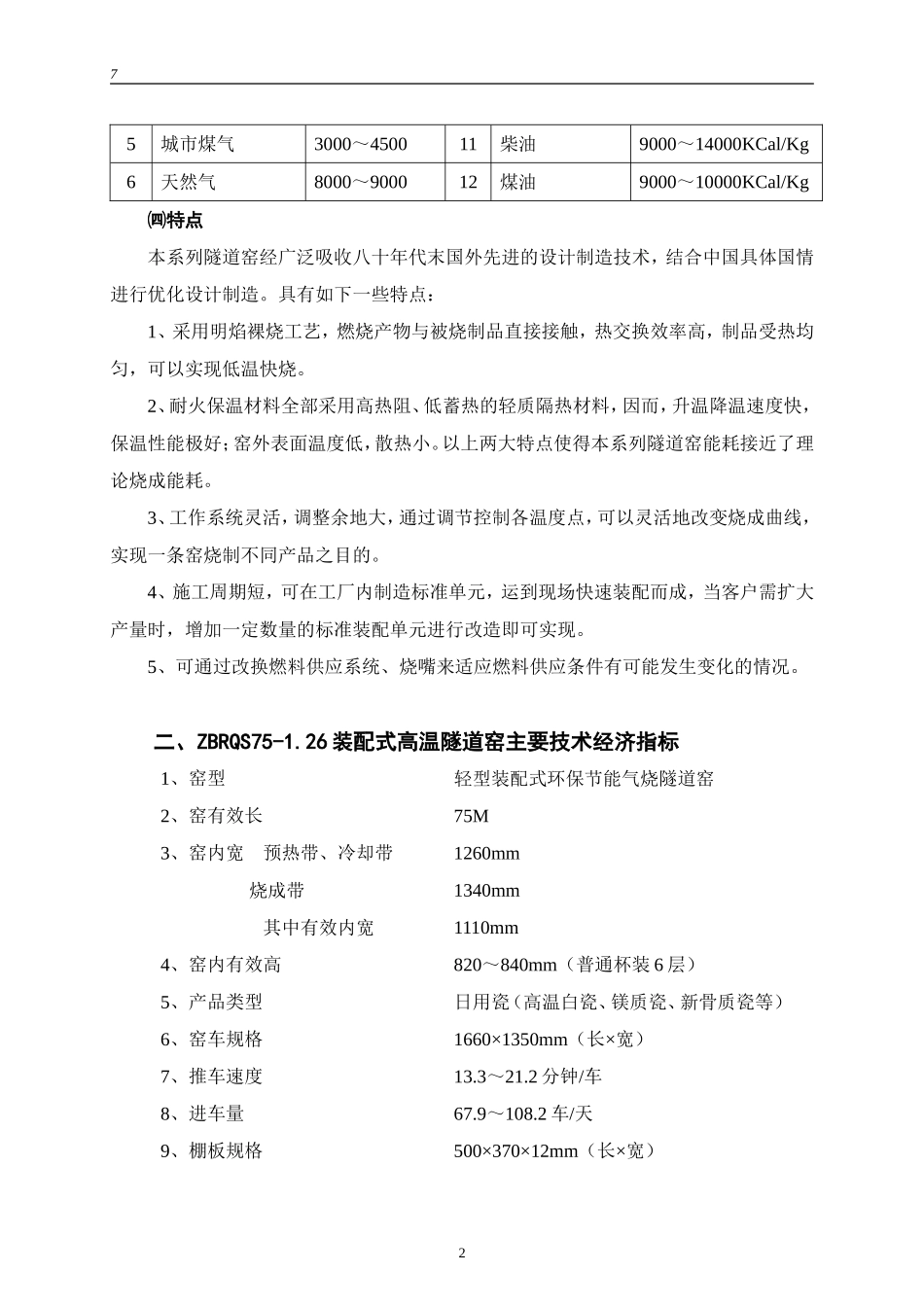

75米日用瓷轻型装配式环保节能气烧隧道窑操作说明书7第一章窑炉设计说明一、一般说明㈠用途本系列新型节能隧道窑主要用于日用陶瓷行业的盘、蝶、杯、碗类制品的烧成。㈡工作原理本系列隧道窑是连续性工作的陶瓷烧成热工设备，配备全套自动控制。燃料、助燃空气和雾化空气（以液体燃料工作时），通过各自的管路系统，受调节阀门控制，以所需的压力、流量进入烧嘴内均匀混合燃烧，高速喷入窑道内并在那里进一步进行充分燃烧。窑道内高温燃烧产物与制品直接接触从而高效地加热制品，然后以与制品前进相反的方向自烧成带向窑头流动，并继续加热低温区的坯体，最终在窑头集中经由排烟管路系统排出窑外。坯体分层装载于窑车上，由液压顶车机推动窑道内的窑车运行，将坯体匀速、平稳地自窑头向窑尾输送。在坯体前进过程中经历自低温预热到高温烧成各个温度带，不断与燃烧产物直接进行热交换而受到加热升温，伴随着水份蒸发、结构水脱离、氧化物分解、新的晶相形成和玻璃相熔化等一系列复杂的物理化学反应，烧制成为陶瓷制品进入急冷带、冷却带。然后受合理直接冷却、缓慢冷却一整套冷却工作系统，安全、有效地冷却产品出窑。在配有自动、进出窑机衔接的情况下，上述整个过程完全脱离人工操作而自动完成。㈢燃料本系列窑仅适用于洁净气体燃料和液体燃料。在为用户提供窑炉时，是以其中某种燃料为特定条件设计、制造的。当以后燃料供应条件发生变化时，需改换燃料供应管路、阀门及燃料系统，可供选择互换的燃料有：序号可供选择的燃料热值范围（KCal/Nm3）序号可供选择的燃料热值范围（KCal/Nm3）1净化发生炉煤气1100～16007石油气11000～90002净化半水煤气2000～24008增炭水煤气2500～30003净化半焦煤气5000～70009地下煤气2500～30004炼焦煤气3500～450010高炉煤气900～1100175城市煤气3000～450011柴油9000～14000KCal/Kg6天然气8000～900012煤油9000～10000KCal/Kg㈣特点本系列隧道窑经广泛吸收八十年代末国外先进的设计制造技术，结合中国具体国情进行优化设计制造。具有如下一些特点：1、采用明焰裸烧工艺，燃烧产物与被烧制品直接接触，热交换效率高，制品受热均匀，可以实现低温快烧。2、耐火保温材料全部采用高热阻、低蓄热的轻质隔热材料，因而，升温降温速度快，保温性能极好；窑外表面温度低，散热小。以上两大特点使得本系列隧道窑能耗接近了理论烧成能耗。3、工作系统灵活，调整余地大，通过调节控制各温度点，可以灵活地改变烧成曲线，实现一条窑烧制不同产品之目的。4、施工周期短，可在工厂内制造标准单元，运到现场快速装配而成，当客户需扩大产量时，增加一定数量的标准装配单元进行改造即可实现。5、可通过改换燃料供应系统、烧嘴来适应燃料供应条件有可能发生变化的情况。二、ZBRQS75-1.26装配式高温隧道窑主要技术经济指标1、窑型轻型装配式环保节能气烧隧道窑2、窑有效长75M3、窑内宽预热带、冷却带1260mm烧成带1340mm其中有效内宽1110mm4、窑内有效高820～840mm（普通杯装6层）5、产品类型日用瓷（高温白瓷、镁质瓷、新骨质瓷等）6、窑车规格1660×1350mm（长×宽）7、推车速度13.3～21.2分钟/车8、进车量67.9～108.2车/天9、棚板规格500×370×12mm（长×宽）2710、喷咀数量≤70个11、燃料种类天然气12、烧成温度1250～1400℃13、烧成周期10～16hr（可调）14、烧成气氛氧化焰、还原焰（可调）15、烧成方式明焰裸烧16、窑内存车数45.2部17、控制方式温度手动控制、托车及进出车自动控制18、窑炉总耗电量≤75kw三、ZBRQS75-1.26日用瓷气烧隧道窑设备组成ZBRQS75-1.26节能隧道窑设计为装配式结构，窑炉由窑体、排烟系统、燃烧系统、冷却系统、余热系统、窑车运行系统及窑炉控制系统等组成。（一）窑体窑体单元既是窑炉主体，又是各种管路和热工控制一次仪表、执行机构等的支撑体。每个单元是由两部分构成：金属框架和砌体。金属框架采用优质异型方管钢，经过考究的工艺焊接而成。尺寸精度控制在很严格的水准之内，在焊接方管钢框架后再镶铆薄钢板作为外壳，以利于窑体保温，并增加外形的美观。窑体单元砌体全部包容于金属框架外壳之内，底部由移动的窑车组成。窑车由...
