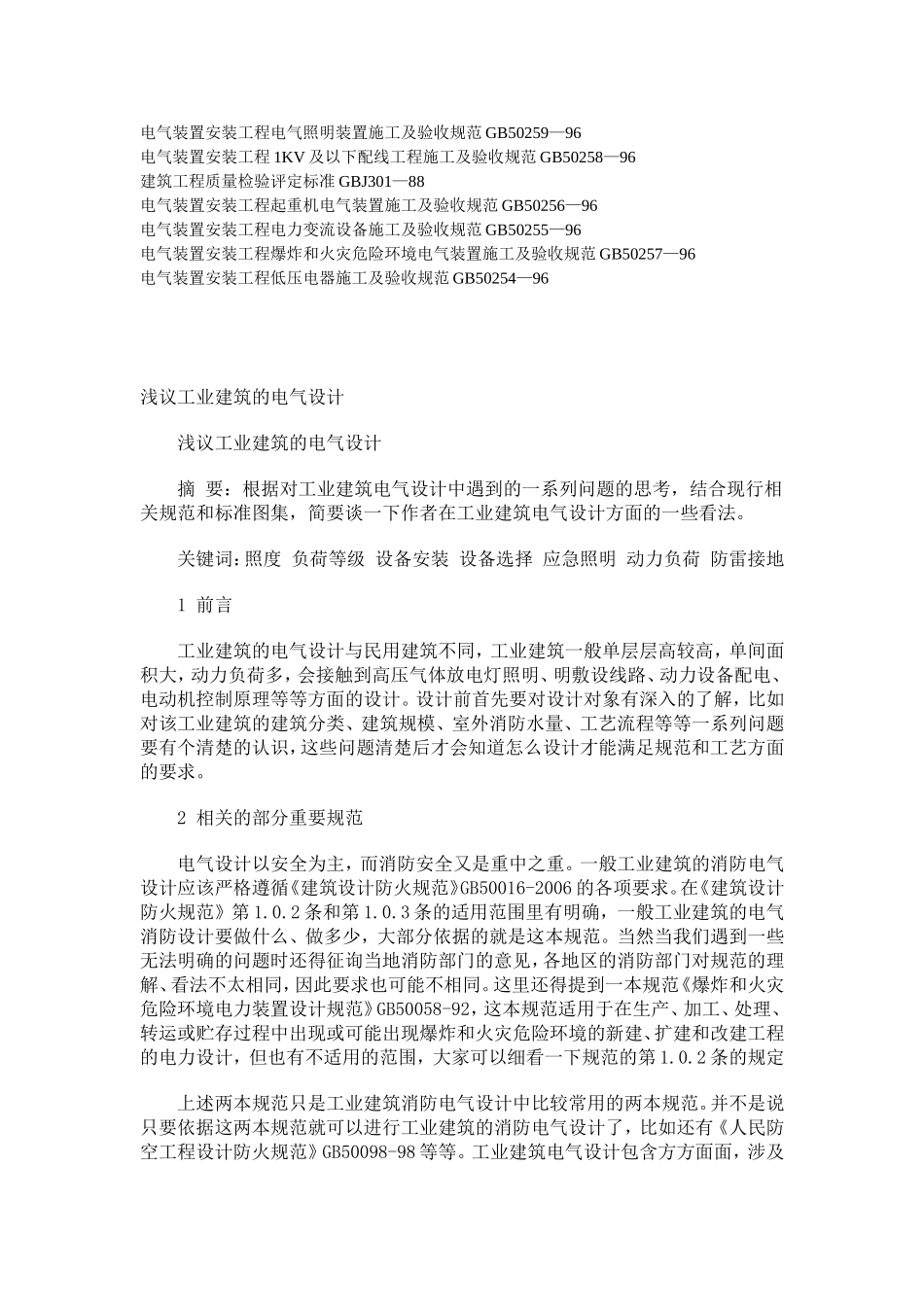

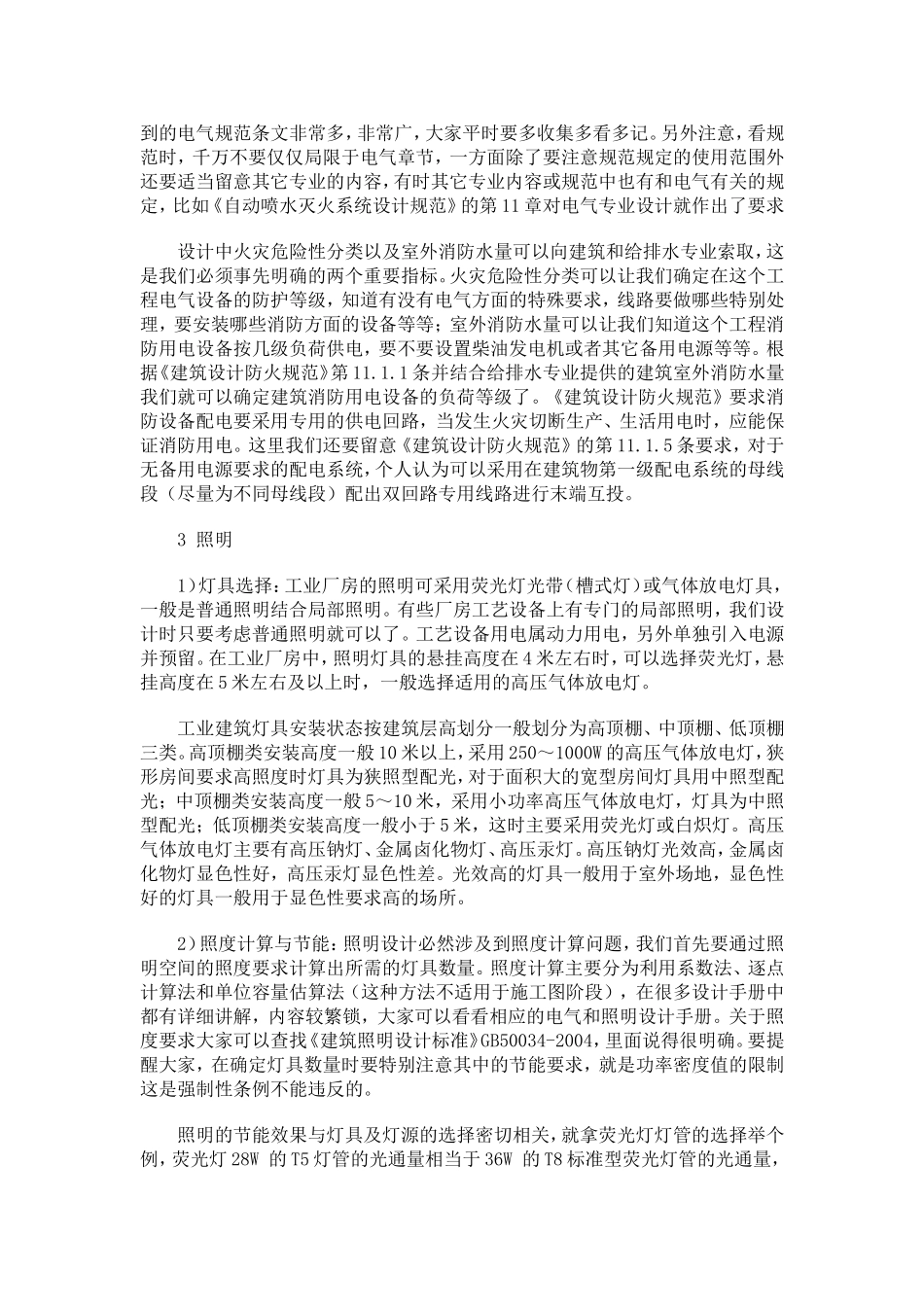

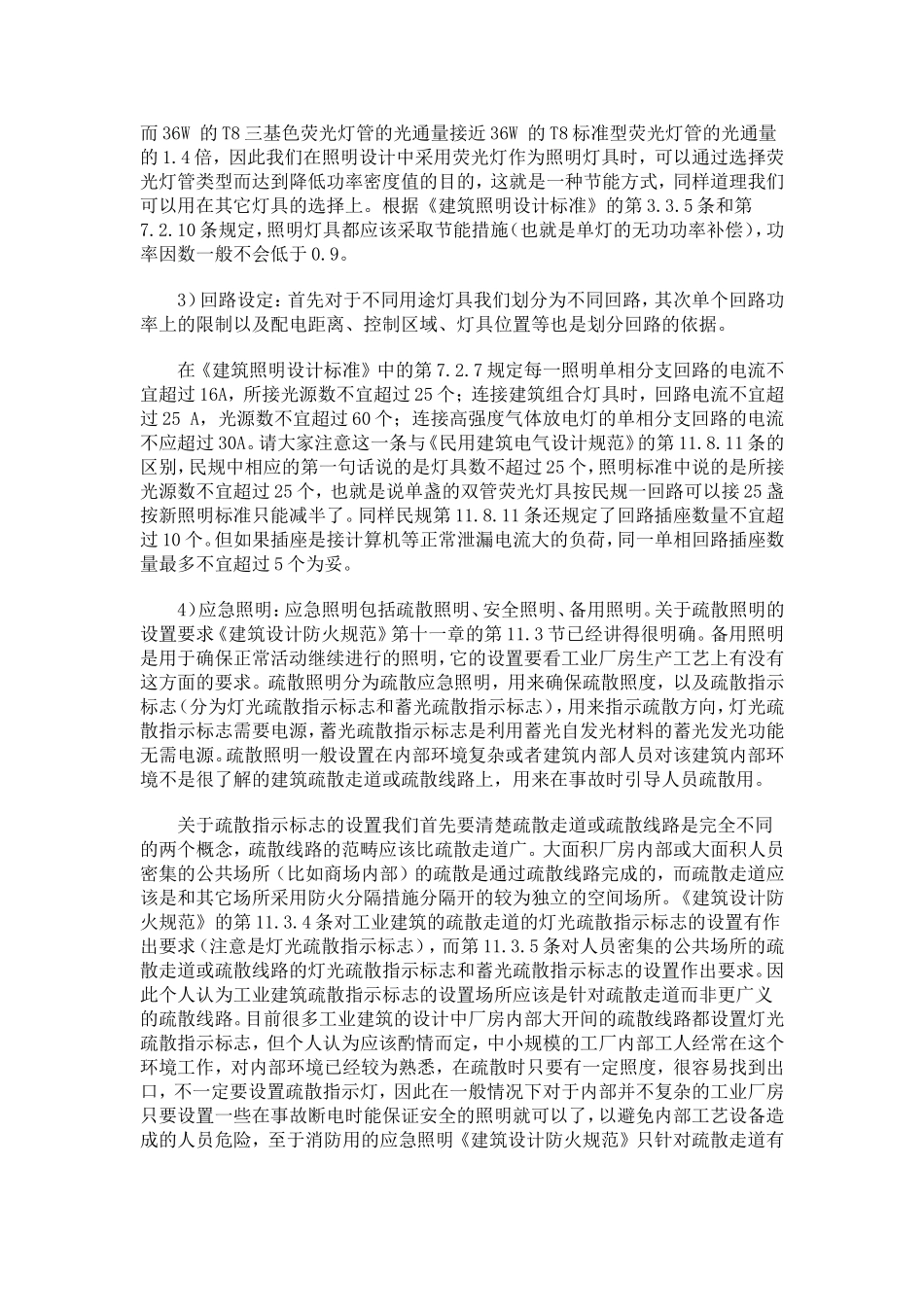

电气装置安装工程电气照明装置施工及验收规范GB50259—96电气装置安装工程1KV及以下配线工程施工及验收规范GB50258—96建筑工程质量检验评定标准GBJ301—88电气装置安装工程起重机电气装置施工及验收规范GB50256—96电气装置安装工程电力变流设备施工及验收规范GB50255—96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257—96电气装置安装工程低压电器施工及验收规范GB50254—96浅议工业建筑的电气设计浅议工业建筑的电气设计摘要：根据对工业建筑电气设计中遇到的一系列问题的思考，结合现行相关规范和标准图集，简要谈一下作者在工业建筑电气设计方面的一些看法。关键词：照度负荷等级设备安装设备选择应急照明动力负荷防雷接地1前言工业建筑的电气设计与民用建筑不同，工业建筑一般单层层高较高，单间面积大，动力负荷多，会接触到高压气体放电灯照明、明敷设线路、动力设备配电、电动机控制原理等等方面的设计。设计前首先要对设计对象有深入的了解，比如对该工业建筑的建筑分类、建筑规模、室外消防水量、工艺流程等等一系列问题要有个清楚的认识，这些问题清楚后才会知道怎么设计才能满足规范和工艺方面的要求。2相关的部分重要规范电气设计以安全为主，而消防安全又是重中之重。一般工业建筑的消防电气设计应该严格遵循《建筑设计防火规范》GB50016-2006的各项要求。在《建筑设计防火规范》第1.0.2条和第1.0.3条的适用范围里有明确，一般工业建筑的电气消防设计要做什么、做多少，大部分依据的就是这本规范。当然当我们遇到一些无法明确的问题时还得征询当地消防部门的意见，各地区的消防部门对规范的理解、看法不太相同，因此要求也可能不相同。这里还得提到一本规范《爆炸和火灾危险环境电力装置设计规范》GB50058-92，这本规范适用于在生产、加工、处理、转运或贮存过程中出现或可能出现爆炸和火灾危险环境的新建、扩建和改建工程的电力设计，但也有不适用的范围，大家可以细看一下规范的第1.0.2条的规定上述两本规范只是工业建筑消防电气设计中比较常用的两本规范。并不是说只要依据这两本规范就可以进行工业建筑的消防电气设计了，比如还有《人民防空工程设计防火规范》GB50098-98等等。工业建筑电气设计包含方方面面，涉及到的电气规范条文非常多，非常广，大家平时要多收集多看多记。另外注意，看规范时，千万不要仅仅局限于电气章节，一方面除了要注意规范规定的使用范围外还要适当留意其它专业的内容，有时其它专业内容或规范中也有和电气有关的规定，比如《自动喷水灭火系统设计规范》的第11章对电气专业设计就作出了要求设计中火灾危险性分类以及室外消防水量可以向建筑和给排水专业索取，这是我们必须事先明确的两个重要指标。火灾危险性分类可以让我们确定在这个工程电气设备的防护等级，知道有没有电气方面的特殊要求，线路要做哪些特别处理，要安装哪些消防方面的设备等等；室外消防水量可以让我们知道这个工程消防用电设备按几级负荷供电，要不要设置柴油发电机或者其它备用电源等等。根据《建筑设计防火规范》第11.1.1条并结合给排水专业提供的建筑室外消防水量我们就可以确定建筑消防用电设备的负荷等级了。《建筑设计防火规范》要求消防设备配电要采用专用的供电回路，当发生火灾切断生产、生活用电时，应能保证消防用电。这里我们还要留意《建筑设计防火规范》的第11.1.5条要求，对于无备用电源要求的配电系统，个人认为可以采用在建筑物第一级配电系统的母线段（尽量为不同母线段）配出双回路专用线路进行末端互投。3照明1）灯具选择：工业厂房的照明可采用荧光灯光带（槽式灯）或气体放电灯具，一般是普通照明结合局部照明。有些厂房工艺设备上有专门的局部照明，我们设计时只要考虑普通照明就可以了。工艺设备用电属动力用电，另外单独引入电源并预留。在工业厂房中，照明灯具的悬挂高度在4米左右时，可以选择荧光灯，悬挂高度在5米左右及以上时，一般选择适用的高压气体放电灯。工业建筑灯具安装状态按建筑层高划分一般划分为高顶棚、中顶棚、低顶棚三类。高顶棚类安装高度一般10米以上，采用250～1000W的高压气体放电灯，狭形房...
