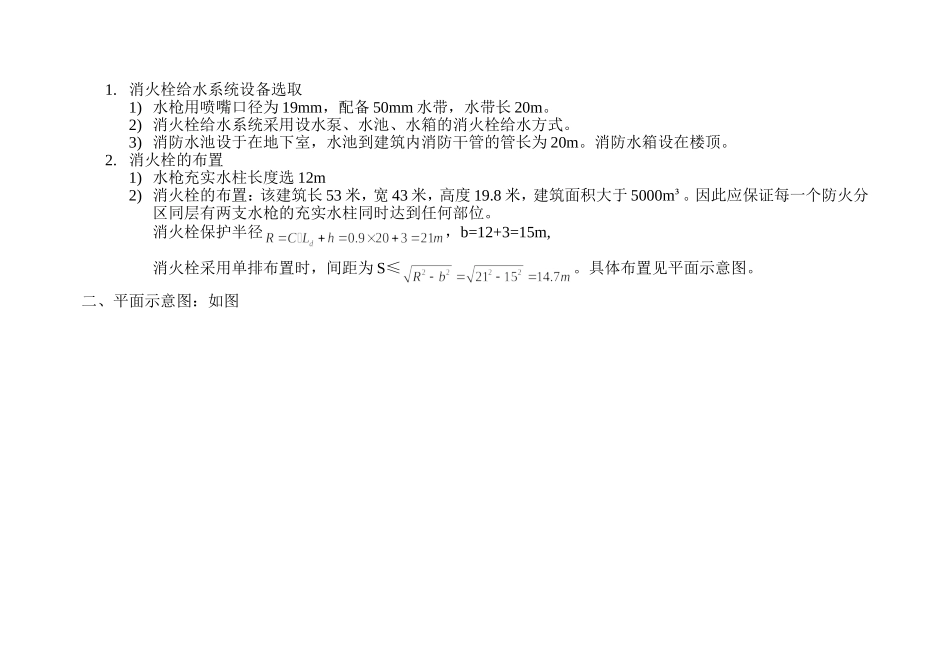

消火栓系统设计计算习题1.杭州某6层办公楼，平面示意图如图3-1，立面示意图如图3-2，室外给水管中心标高为-2.5m。设消防水池到建筑内消防干管的管长为20m。试进行消火栓系统设计（包括系统布置、平面示意图、系统图示意图、管路水力计算、水泵的流量及扬程，消防水箱的容积及高度、消防水池的容积）。消防水池接市政进水管为2根管径为DN100钢管。（市政进水管流速控制在1m/s以内）。００００000000000022００００001122223333１１２２222222333333５５５５101015152020252530304040次相邻竖管次相邻竖管出水枪数出水枪数相邻竖管相邻竖管出水枪数出水枪数最不利点消防最不利点消防立管出水枪数立管出水枪数室内消防计算室内消防计算流量（流量（L/sL/s））最不利点计算流量分配最不利点计算流量分配图3-1建筑平面示意图图3-2建筑立面示意图解：一、系统布置：1.消火栓给水系统设备选取1)水枪用喷嘴口径为19mm，配备50mm水带，水带长20m。2)消火栓给水系统采用设水泵、水池、水箱的消火栓给水方式。3)消防水池设于在地下室，水池到建筑内消防干管的管长为20m。消防水箱设在楼顶。2.消火栓的布置1)水枪充实水柱长度选12m2)消火栓的布置：该建筑长53米，宽43米，高度19.8米，建筑面积大于5000m³。因此应保证每一个防火分区同层有两支水枪的充实水柱同时达到任何部位。消火栓保护半径，b=12+3=15m,消火栓采用单排布置时，间距为S≤。具体布置见平面示意图。二、平面示意图：如图消火栓布置平面示意图三、系统图示意图：如下图系统图示意图四、管路水力计算1.水枪喷嘴处所需的水压水枪喷口直径19mm查表3-6可得,充实水柱，查表3-7可得。水枪喷嘴处所需水压2.水枪喷嘴的出流量喷口直径16mm的水枪水流特性系数B为1.577。3.水带阻力选用50mm的衬胶水带，查表3-10可得=0.0067，则：4.消火栓口所需水压5.水力计算按照最不利点消防竖管和消火栓的流量分配要求，最不利消防竖管为，出水枪数为为2支，相邻消防竖管即出水枪数为1支。1点的水枪射流量进行消火栓给水系统水力计算时，按系统图以枝状管路计算。配管水力计算成果见下表：消火栓给水系统配管水力计算表计算管段设计秒流量q（L/s）管长L(m)DNV(m/s)I(kPa/m)i·L(kPa)0-15.23.31000.6780.1080.3561-25.2+6=11.214.31001.3260.38045.4392-311.2101001.3260.38043.8043-411.2+5.2=16.4111002.1320.980210.7824-516.4101002.1320.98029.8025-616.451002.1320.98024.9016-716.4201002.1320.980219.604管路总水头损失为消火栓给水系统所需总水压五、水泵的流量和扬程选一台水泵，流量为16.4L/s。扬程：因此水泵扬程为。六、消防水箱的容积和高度。消防贮水量按存贮10min的室内消防水力计算设置的消防水箱最低水位高程为25m，最不利点消火栓口的静水压力为25-17.6=，满足要求，可不设增压设施。七、消防水池的容积消防水池按满足火灾延续时间内的室内消防用水量来计算
