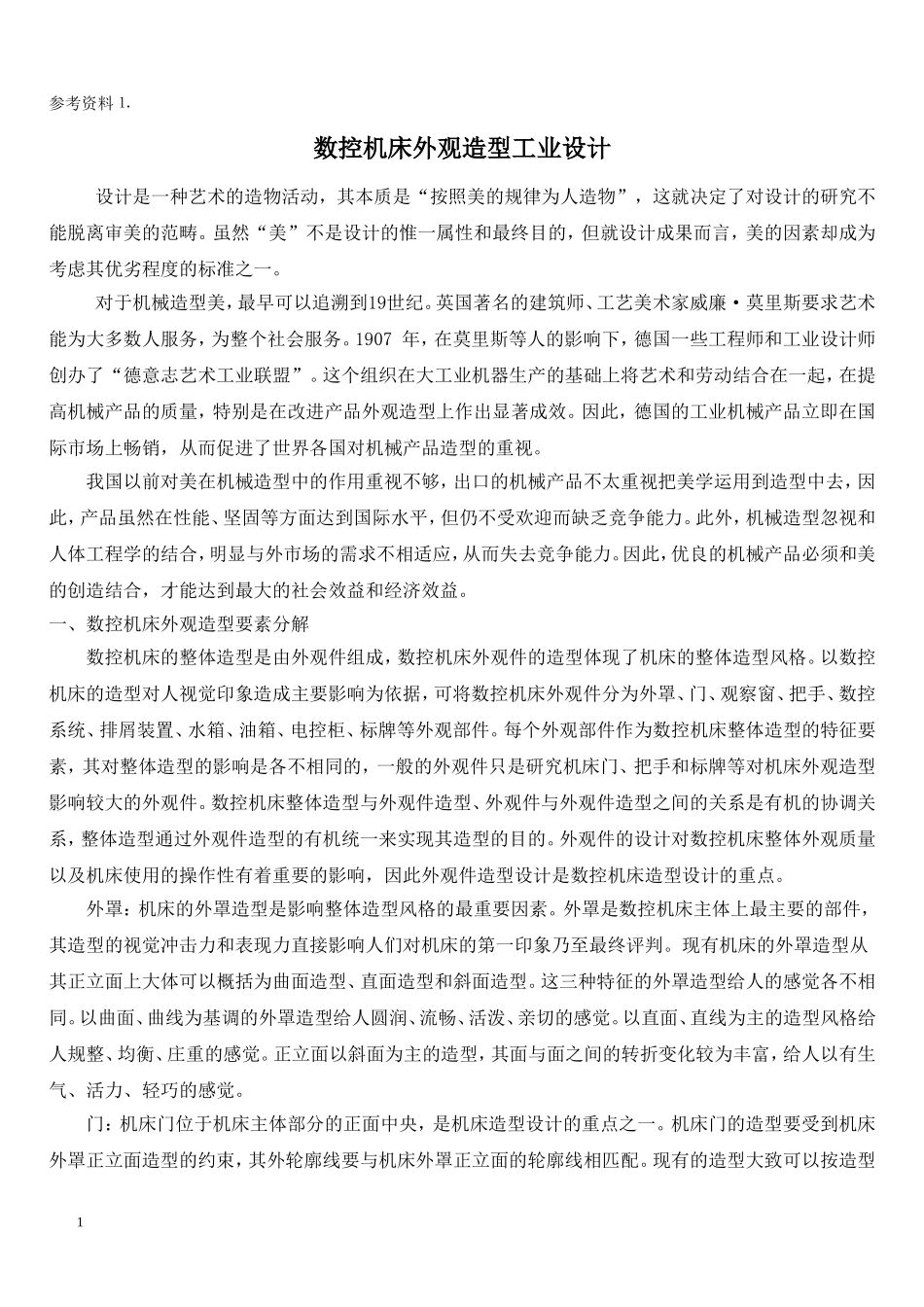

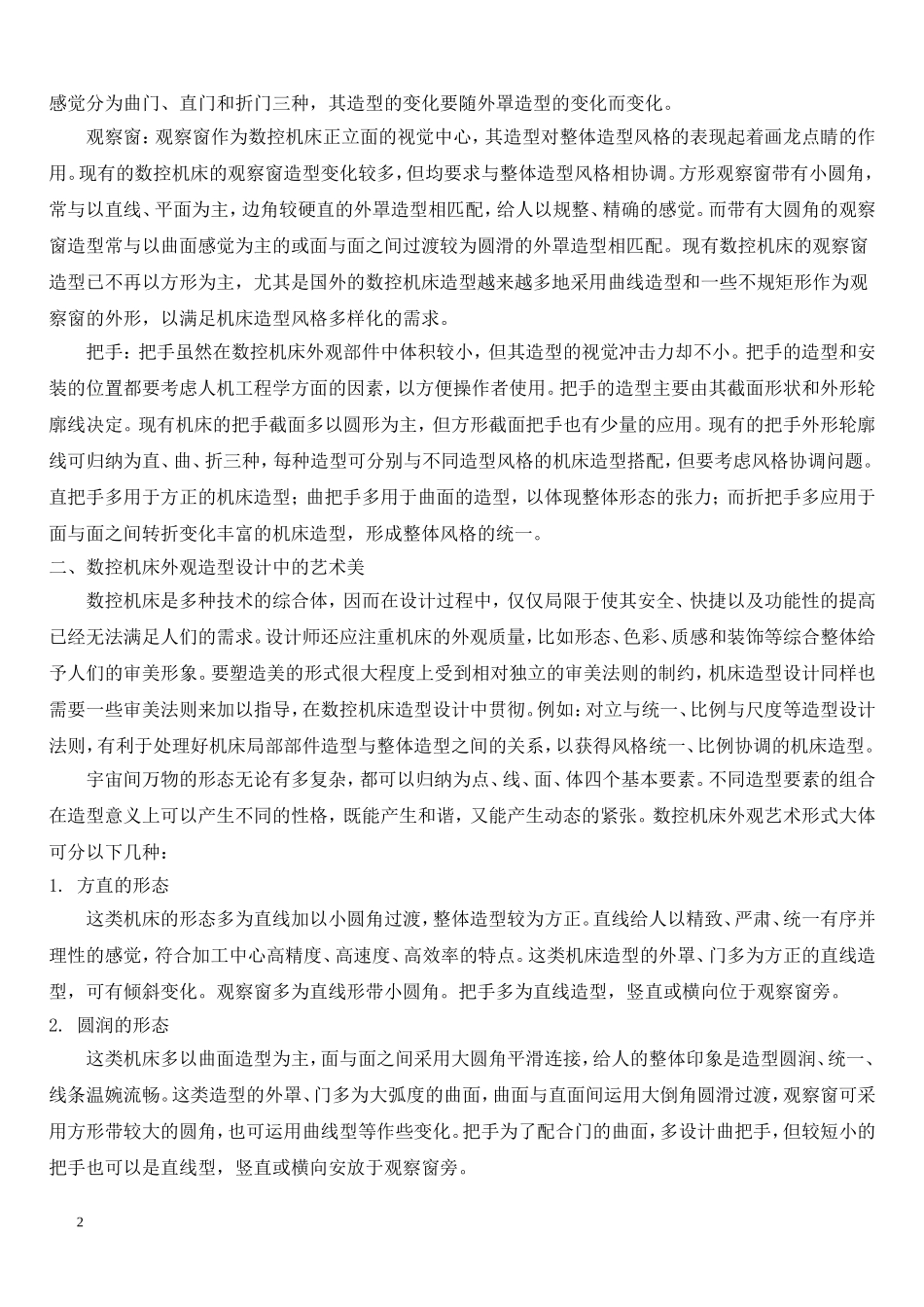

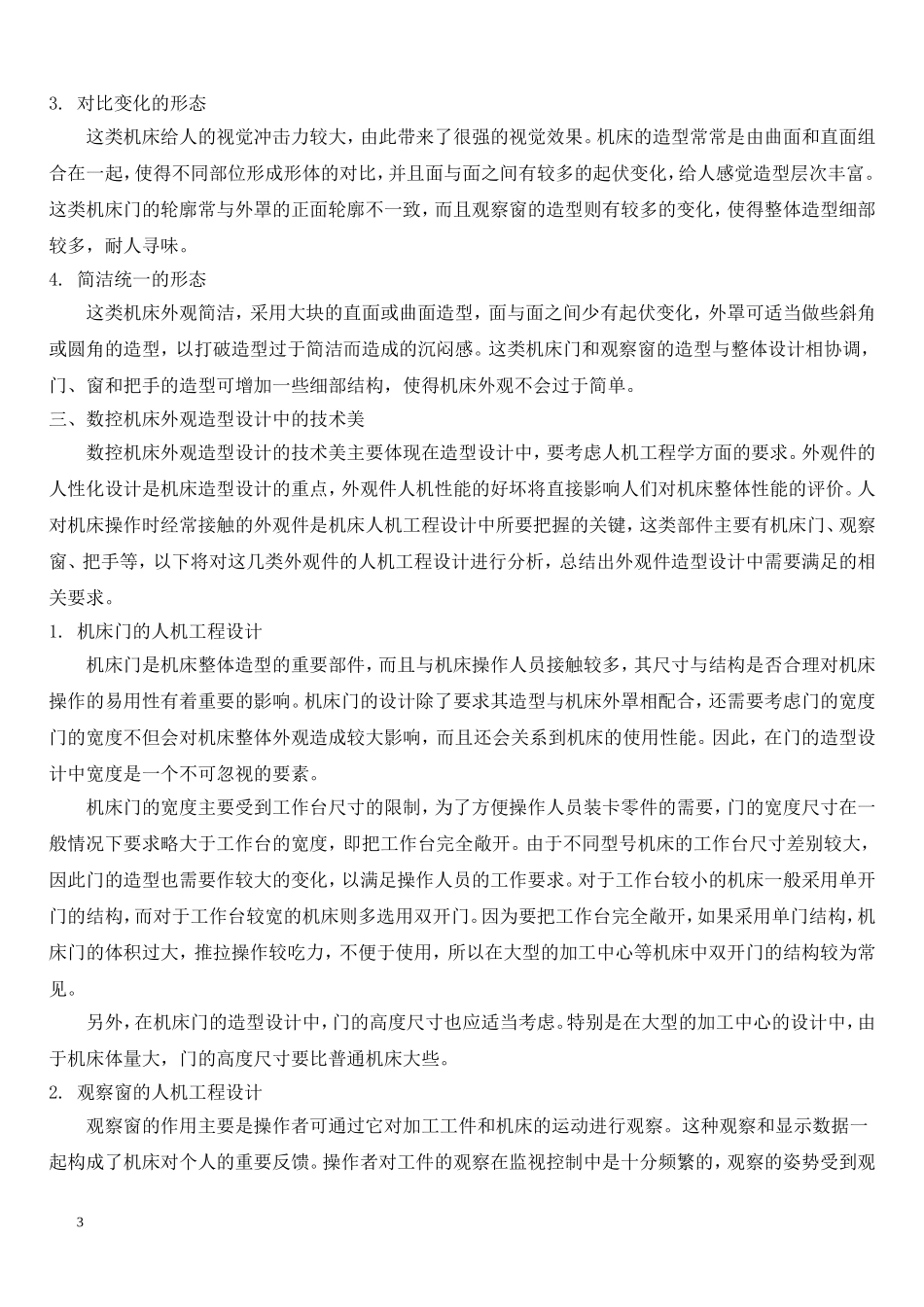

参考资料⒈数控机床外观造型工业设计设计是一种艺术的造物活动，其本质是“按照美的规律为人造物”，这就决定了对设计的研究不能脱离审美的范畴。虽然“美”不是设计的惟一属性和最终目的，但就设计成果而言，美的因素却成为考虑其优劣程度的标准之一。对于机械造型美，最早可以追溯到19世纪。英国著名的建筑师、工艺美术家威廉·莫里斯要求艺术能为大多数人服务，为整个社会服务。1907年，在莫里斯等人的影响下，德国一些工程师和工业设计师创办了“德意志艺术工业联盟”。这个组织在大工业机器生产的基础上将艺术和劳动结合在一起，在提高机械产品的质量，特别是在改进产品外观造型上作出显著成效。因此，德国的工业机械产品立即在国际市场上畅销，从而促进了世界各国对机械产品造型的重视。我国以前对美在机械造型中的作用重视不够，出口的机械产品不太重视把美学运用到造型中去，因此，产品虽然在性能、坚固等方面达到国际水平，但仍不受欢迎而缺乏竞争能力。此外，机械造型忽视和人体工程学的结合，明显与外市场的需求不相适应，从而失去竞争能力。因此，优良的机械产品必须和美的创造结合，才能达到最大的社会效益和经济效益。一、数控机床外观造型要素分解数控机床的整体造型是由外观件组成，数控机床外观件的造型体现了机床的整体造型风格。以数控机床的造型对人视觉印象造成主要影响为依据，可将数控机床外观件分为外罩、门、观察窗、把手、数控系统、排屑装置、水箱、油箱、电控柜、标牌等外观部件。每个外观部件作为数控机床整体造型的特征要素，其对整体造型的影响是各不相同的，一般的外观件只是研究机床门、把手和标牌等对机床外观造型影响较大的外观件。数控机床整体造型与外观件造型、外观件与外观件造型之间的关系是有机的协调关系，整体造型通过外观件造型的有机统一来实现其造型的目的。外观件的设计对数控机床整体外观质量以及机床使用的操作性有着重要的影响，因此外观件造型设计是数控机床造型设计的重点。外罩：机床的外罩造型是影响整体造型风格的最重要因素。外罩是数控机床主体上最主要的部件，其造型的视觉冲击力和表现力直接影响人们对机床的第一印象乃至最终评判。现有机床的外罩造型从其正立面上大体可以概括为曲面造型、直面造型和斜面造型。这三种特征的外罩造型给人的感觉各不相同。以曲面、曲线为基调的外罩造型给人圆润、流畅、活泼、亲切的感觉。以直面、直线为主的造型风格给人规整、均衡、庄重的感觉。正立面以斜面为主的造型，其面与面之间的转折变化较为丰富，给人以有生气、活力、轻巧的感觉。门：机床门位于机床主体部分的正面中央，是机床造型设计的重点之一。机床门的造型要受到机床外罩正立面造型的约束，其外轮廓线要与机床外罩正立面的轮廓线相匹配。现有的造型大致可以按造型1感觉分为曲门、直门和折门三种，其造型的变化要随外罩造型的变化而变化。观察窗：观察窗作为数控机床正立面的视觉中心，其造型对整体造型风格的表现起着画龙点睛的作用。现有的数控机床的观察窗造型变化较多，但均要求与整体造型风格相协调。方形观察窗带有小圆角，常与以直线、平面为主，边角较硬直的外罩造型相匹配，给人以规整、精确的感觉。而带有大圆角的观察窗造型常与以曲面感觉为主的或面与面之间过渡较为圆滑的外罩造型相匹配。现有数控机床的观察窗造型已不再以方形为主，尤其是国外的数控机床造型越来越多地采用曲线造型和一些不规矩形作为观察窗的外形，以满足机床造型风格多样化的需求。把手：把手虽然在数控机床外观部件中体积较小，但其造型的视觉冲击力却不小。把手的造型和安装的位置都要考虑人机工程学方面的因素，以方便操作者使用。把手的造型主要由其截面形状和外形轮廓线决定。现有机床的把手截面多以圆形为主，但方形截面把手也有少量的应用。现有的把手外形轮廓线可归纳为直、曲、折三种，每种造型可分别与不同造型风格的机床造型搭配，但要考虑风格协调问题。直把手多用于方正的机床造型；曲把手多用于曲面的造型，以体现整体形态的张力；而折把手多应用于面与面之间转折变化丰富的机床造型，形成整体风格的统一。二、数控机床...
