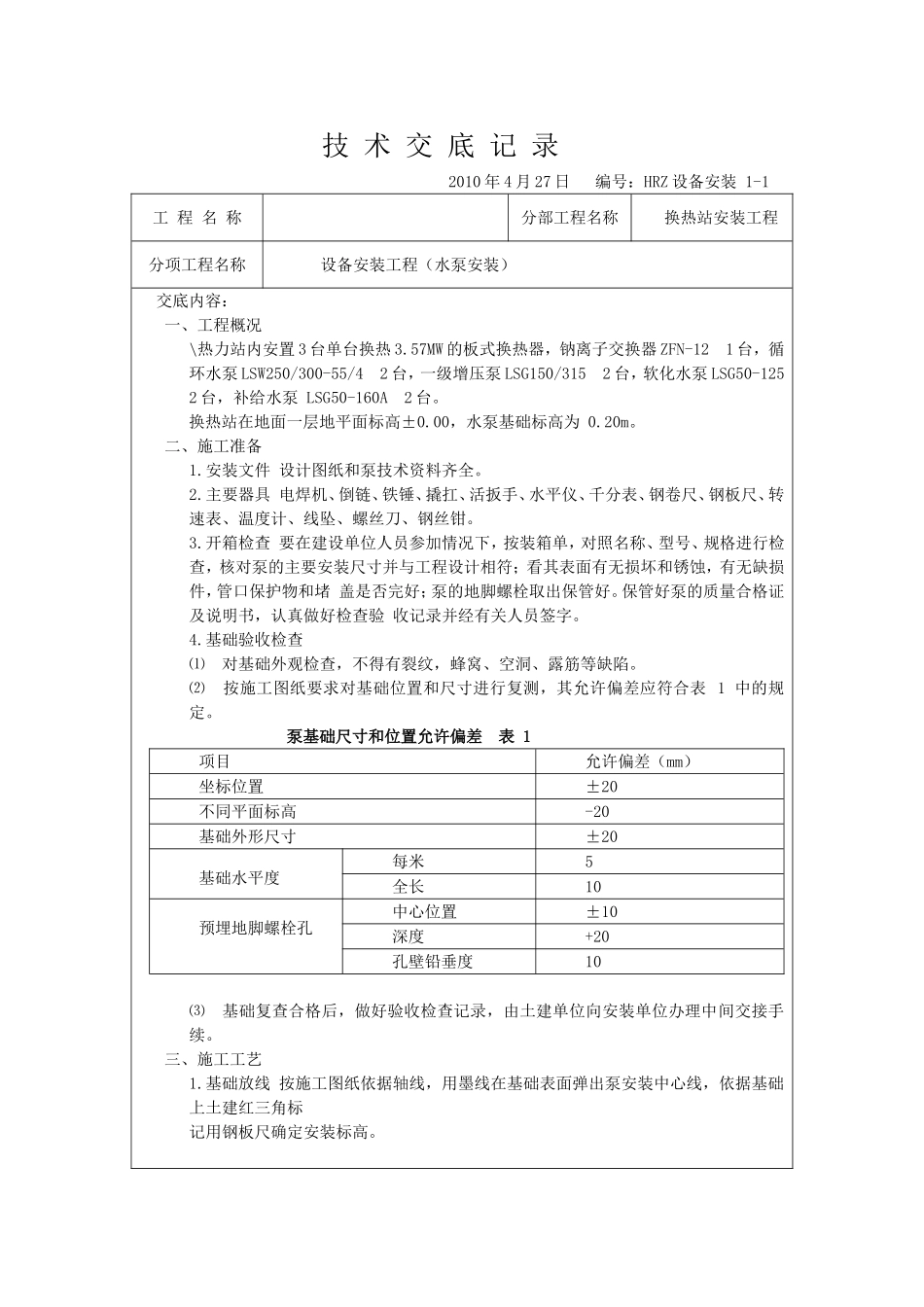

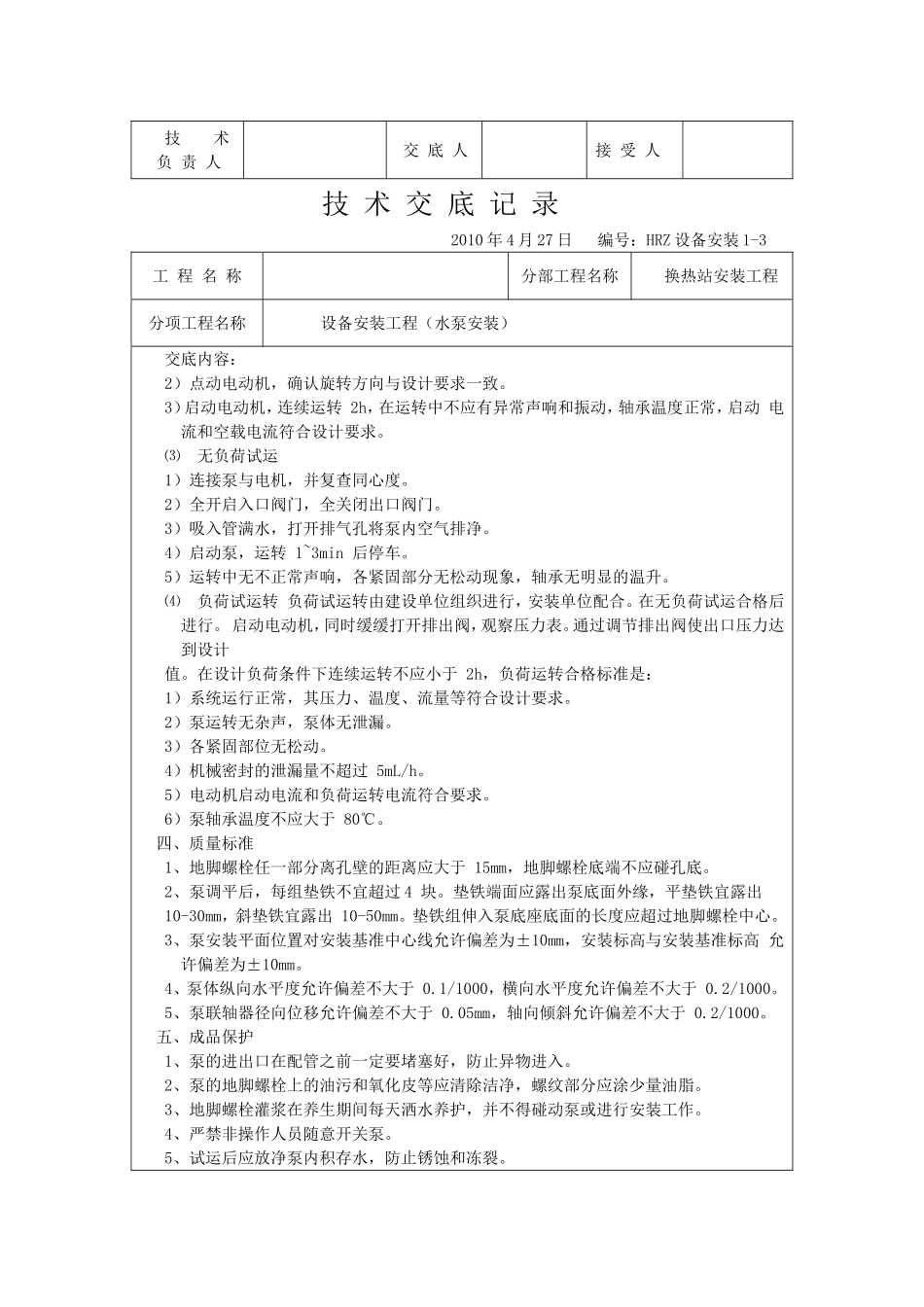

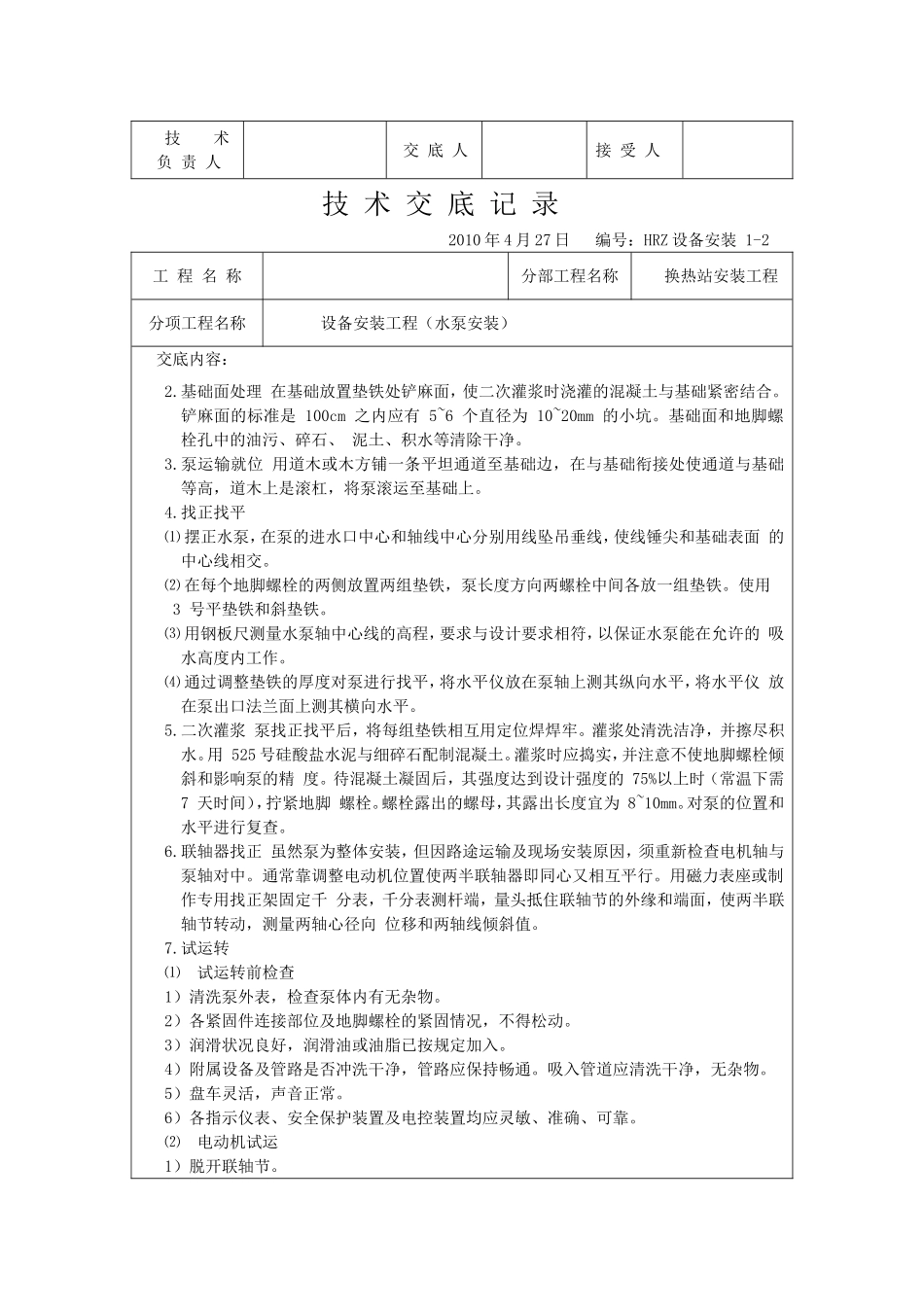

技术交底记录2010年4月27日编号：HRZ设备安装1-1工程名称分部工程名称换热站安装工程分项工程名称设备安装工程（水泵安装）交底内容：一、工程概况\热力站内安置3台单台换热3.57MW的板式换热器，钠离子交换器ZFN-121台，循环水泵LSW250/300-55/42台，一级增压泵LSG150/3152台，软化水泵LSG50-1252台，补给水泵LSG50-160A2台。换热站在地面一层地平面标高±0.00，水泵基础标高为0.20m。二、施工准备1.安装文件设计图纸和泵技术资料齐全。2.主要器具电焊机、倒链、铁锤、撬扛、活扳手、水平仪、千分表、钢卷尺、钢板尺、转速表、温度计、线坠、螺丝刀、钢丝钳。3.开箱检查要在建设单位人员参加情况下，按装箱单，对照名称、型号、规格进行检查，核对泵的主要安装尺寸并与工程设计相符；看其表面有无损坏和锈蚀，有无缺损件，管口保护物和堵盖是否完好；泵的地脚螺栓取出保管好。保管好泵的质量合格证及说明书，认真做好检查验收记录并经有关人员签字。4.基础验收检查⑴对基础外观检查，不得有裂纹，蜂窝、空洞、露筋等缺陷。⑵按施工图纸要求对基础位置和尺寸进行复测，其允许偏差应符合表1中的规定。泵基础尺寸和位置允许偏差表1项目允许偏差（mm）坐标位置±20不同平面标高-20基础外形尺寸±20基础水平度每米5全长10预埋地脚螺栓孔中心位置±10深度+20孔壁铅垂度10⑶基础复查合格后，做好验收检查记录，由土建单位向安装单位办理中间交接手续。三、施工工艺1.基础放线按施工图纸依据轴线，用墨线在基础表面弹出泵安装中心线，依据基础上土建红三角标记用钢板尺确定安装标高。技术负责人交底人接受人技术交底记录2010年4月27日编号：HRZ设备安装1-2工程名称分部工程名称换热站安装工程分项工程名称设备安装工程（水泵安装）交底内容：2.基础面处理在基础放置垫铁处铲麻面，使二次灌浆时浇灌的混凝土与基础紧密结合。铲麻面的标准是100cm之内应有5~6个直径为10~20mm的小坑。基础面和地脚螺栓孔中的油污、碎石、泥土、积水等清除干净。3.泵运输就位用道木或木方铺一条平坦通道至基础边，在与基础衔接处使通道与基础等高，道木上是滚杠，将泵滚运至基础上。4.找正找平⑴摆正水泵，在泵的进水口中心和轴线中心分别用线坠吊垂线，使线锤尖和基础表面的中心线相交。⑵在每个地脚螺栓的两侧放置两组垫铁，泵长度方向两螺栓中间各放一组垫铁。使用3号平垫铁和斜垫铁。⑶用钢板尺测量水泵轴中心线的高程，要求与设计要求相符，以保证水泵能在允许的吸水高度内工作。⑷通过调整垫铁的厚度对泵进行找平，将水平仪放在泵轴上测其纵向水平，将水平仪放在泵出口法兰面上测其横向水平。5.二次灌浆泵找正找平后，将每组垫铁相互用定位焊焊牢。灌浆处清洗洁净，并擦尽积水。用525号硅酸盐水泥与细碎石配制混凝土。灌浆时应捣实，并注意不使地脚螺栓倾斜和影响泵的精度。待混凝土凝固后，其强度达到设计强度的75%以上时（常温下需7天时间），拧紧地脚螺栓。螺栓露出的螺母，其露出长度宜为8~10mm。对泵的位置和水平进行复查。6.联轴器找正虽然泵为整体安装，但因路途运输及现场安装原因，须重新检查电机轴与泵轴对中。通常靠调整电动机位置使两半联轴器即同心又相互平行。用磁力表座或制作专用找正架固定千分表，千分表测杆端，量头抵住联轴节的外缘和端面，使两半联轴节转动，测量两轴心径向位移和两轴线倾斜值。7.试运转⑴试运转前检查1）清洗泵外表，检查泵体内有无杂物。2）各紧固件连接部位及地脚螺栓的紧固情况，不得松动。3）润滑状况良好，润滑油或油脂已按规定加入。4）附属设备及管路是否冲洗干净，管路应保持畅通。吸入管道应清洗干净，无杂物。5）盘车灵活，声音正常。6）各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。⑵电动机试运1）脱开联轴节。技术负责人交底人接受人技术交底记录2010年4月27日编号：HRZ设备安装1-3工程名称分部工程名称换热站安装工程分项工程名称设备安装工程（水泵安装）交底内容：2）点动电动机，确认旋转方向与设计要求一致。3）启动电动机，连续运转2h，在运转中不应有异常声响和振动，轴承温度正常，启动电流和空载电流符合设计要求。⑶无负荷试运...
