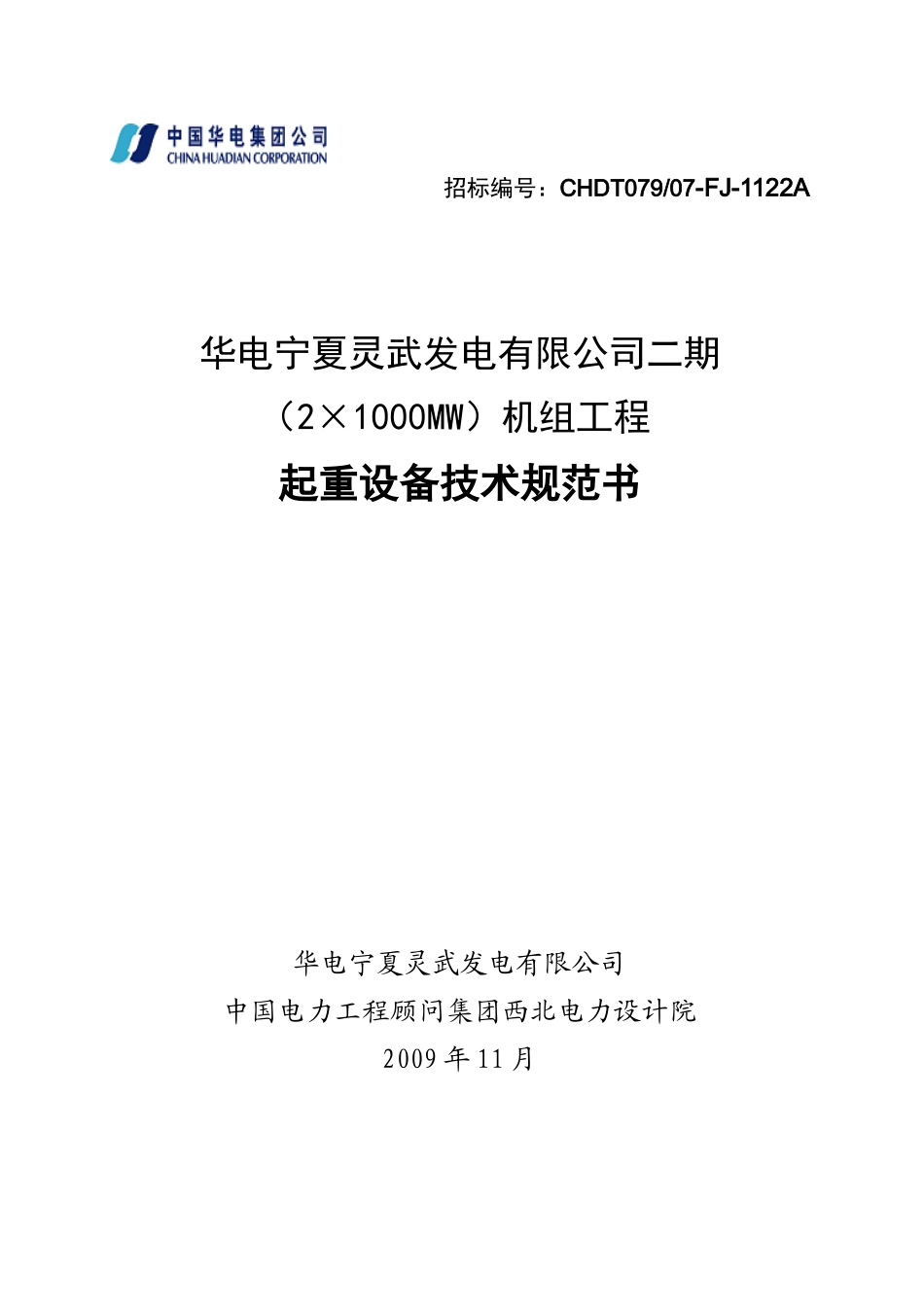

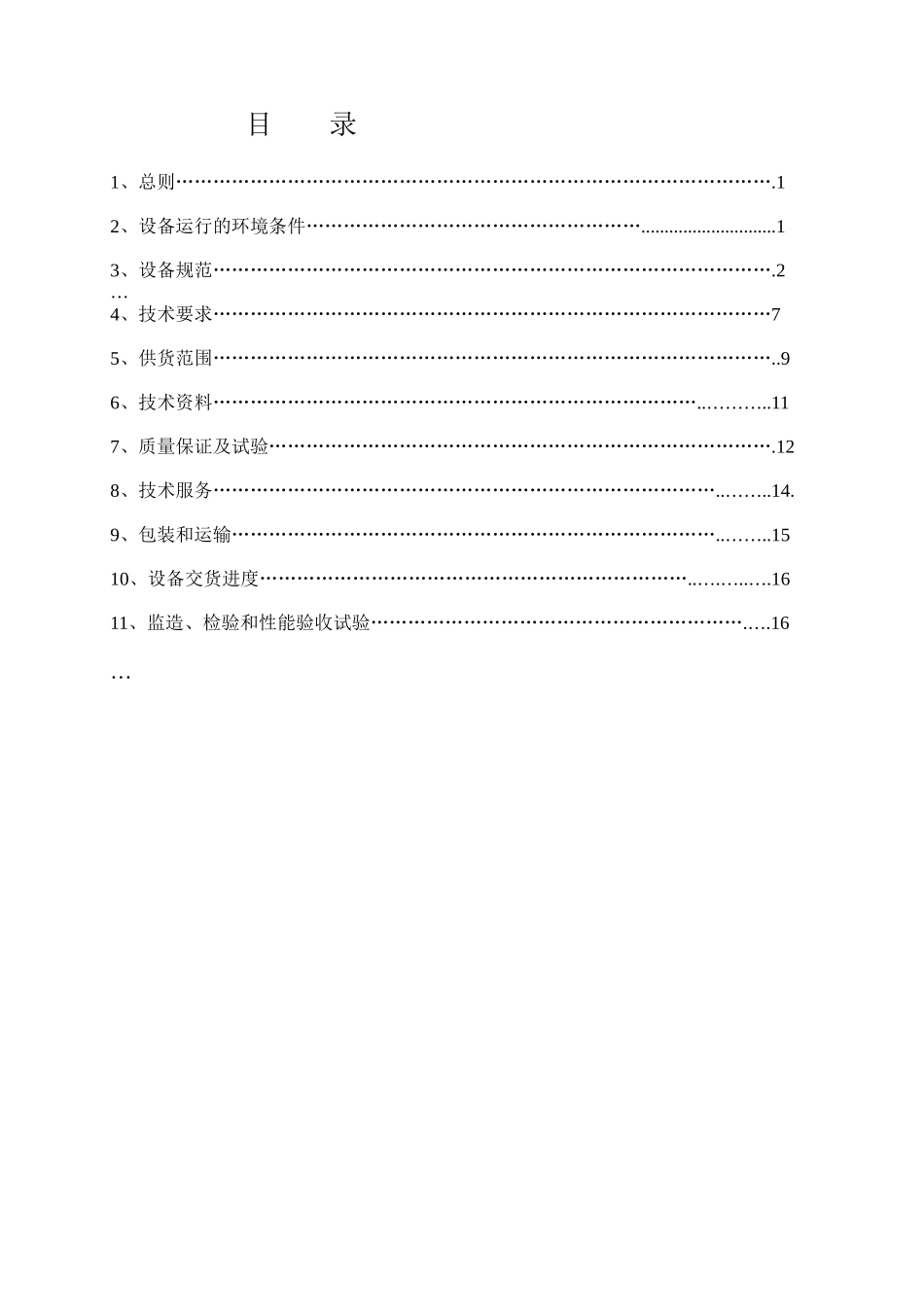

招标编号：CHDT079/07-FJ-1122A华电宁夏灵武发电有限公司二期（2×1000MW）机组工程起重设备技术规范书华电宁夏灵武发电有限公司中国电力工程顾问集团西北电力设计院2009年11月目录1、总则…………………………………………………………………………………….12、设备运行的环境条件……………………………………………….............................13、设备规范……………………………………………………………………………….2…4、技术要求………………………………………………………………………………75、供货范围………………………………………………………………………………..96、技术资料……………………………………………………………………..………..117、质量保证及试验……………………………………………………………………….128、技术服务………………………………………………………………………..……..14.9、包装和运输……………………………………………………………………..……..1510、设备交货进度……………………………………………………………..….…..….1611、监造、检验和性能验收试验…………………………………………………….….16…宁夏灵武电厂工程二期（2×1000MW）起重设备技术规范书1总则1.1本规范书适用于宁夏灵武电厂二期工程2×1000MW机组辅机冷却水泵房、综合泵房、小汽机间接冷却系统循环水泵房、污废水提升泵房等车间内电动桥式起重设备、电动单梁悬挂起重设备，以及空冷岛电动、手动葫芦，它包括起重设备本体及其驱动装置、控制装置，辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合招标技术规范书和现行工业标准的优质产品。1.3如投标方没有以书面形式对本技术规范书的各项条文提出异议，那么招标方可以认为投标方提供的产品完全满足本技术规范书的要求。1.4在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招、投标双方共同商定。1.5本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。1.6本规范书作为合同的附件，与合同具有同等法律效力。2设备运行的环境条件2.1厂址条件厂址位置：宁夏灵武市厂址海拔：(汽机房0米)1115.5m(1956年黄海高程)地震设防裂度：8度地震动峰值加速度：0.262g2.2气象条件年平均大气压力889.8hPa室外环境温度：极端最高41.4℃/极端最低–28.0℃平均气温：8.8℃最热月平均气温：23.6℃最冷月平均气温：-8.1℃年平均相对湿度：57%平均风速：2.5m/s最大风速：21.0m/s2.3设备使用条件2.3.1安装地点：1）电厂厂外：泥水回收升压泵房室内。1宁夏灵武电厂工程二期（2×1000MW）起重设备技术规范书泵房海拔高度：1985年国家高程基准1133.60米（泵房±0.00m）。2）电厂厂区：辅机冷却水泵房、综合水泵房、小汽机间接冷却系统循环水泵房、生活污水及工业废水泵房、煤水集中处理室、煤场雨水调节池及升压泵房。2.3.2室内环境温度：0～45℃3设备规范2宁夏灵武电厂二期（2×1000）起重设备技术规范书3.1起重设备性能参数序号起重设备名称起重量（t）起升高度（m）跨度LK（m）数量（台）安装地点1电动双梁桥式起重机主钩G=16t，副钩G=3.2t127.5m2小汽机间接冷却系统循环水泵房2电动双梁桥式起重机10127.51辅机冷却水泵房电动葫芦5121辅机冷却水泵房进水前池3电动单梁悬挂起重机（配电动葫芦）3961综合水泵房4电动单梁悬挂起重机101031生活污水及工业废水泵房5电动单梁悬挂起重机31010.51煤水集中处理室6手动单轨小车（配HS手拉葫芦）1101煤场雨水调节池及升压泵房7手动单轨小车（配HS手拉葫芦）141泥水回收升压泵房（厂外）8主机直接空冷系统手动单轨小车（配HS手拉葫芦）2820空冷岛冷却三角下部9主机直接空冷系统电动葫芦2602空冷岛平台上1宁夏灵武电厂工程二期（2×1000MW）起重设备技术规范书3.2小汽机间接冷却系统循环水泵房内起重机3.2.1型号:电动双梁桥式起重机16/3.2t型用途:用于泵房...
