干式变温控器LD-B10-10系列说明书VIP免费

干式变温控器LD-B10-10系列说明书_第1页
1/42

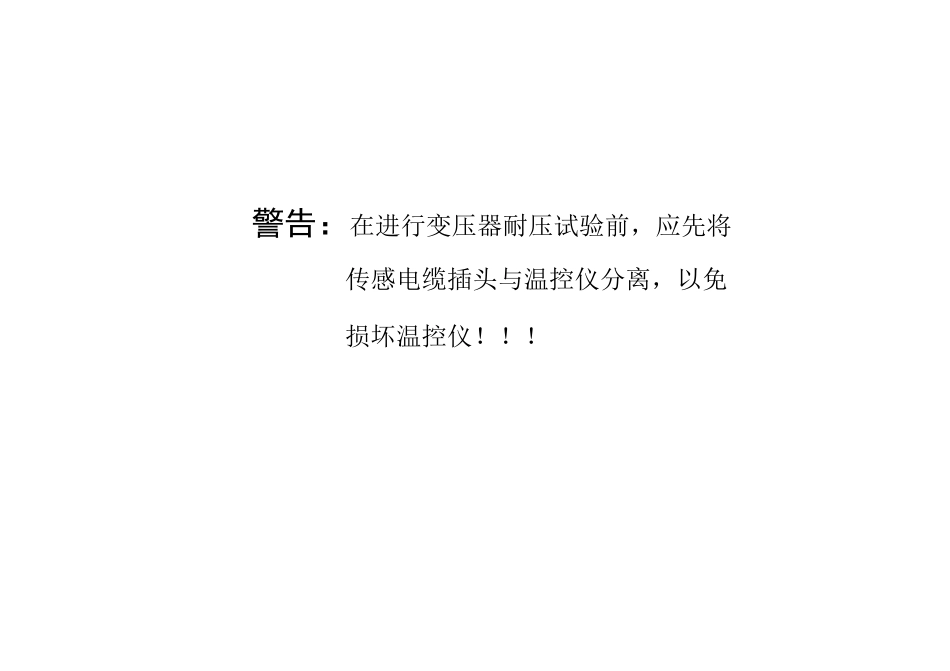

干式变温控器LD-B10-10系列说明书_第2页
2/42

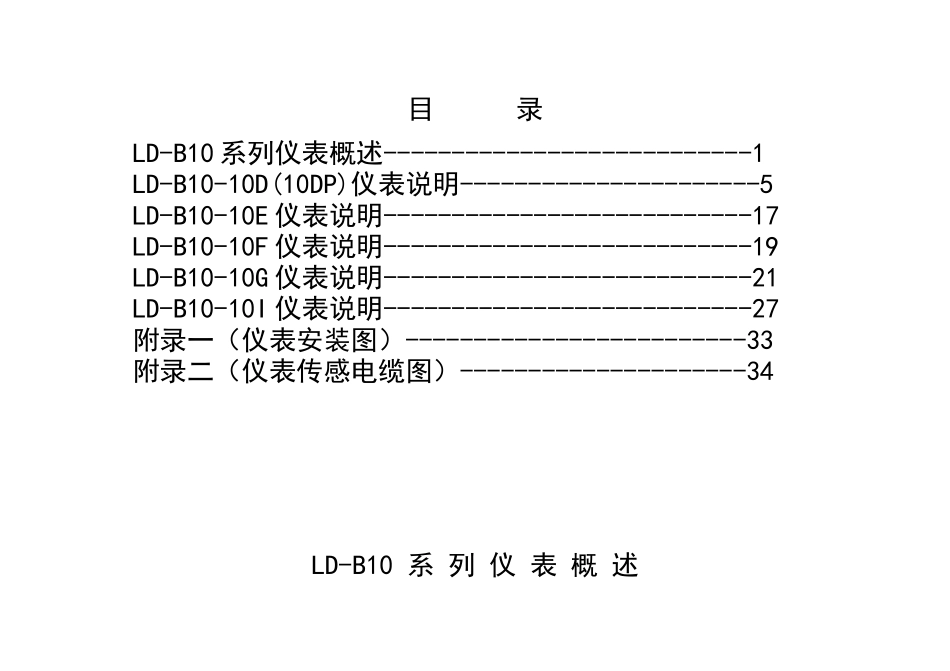

干式变温控器LD-B10-10系列说明书_第3页
3/42
LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告:在进行变压器耐压试验前,应先将传感电缆插头与温控仪分离,以免损坏温控仪!!!目录LD-B10系列仪表概述---------------------------1LD-B10-10D(10DP)仪表说明----------------------5LD-B10-10E仪表说明---------------------------17LD-B10-10F仪表说明---------------------------19LD-B10-10G仪表说明---------------------------21LD-B10-10I仪表说明---------------------------27附录一(仪表安装图)-------------------------33附录二(仪表传感电缆图)---------------------34LD-B10系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。仪表采用单片机技术,利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升,并具有相应的报警及控制功能,能够自动启停冷却风机对绕组进行强迫风冷,以保证变压器运行在安全状态。其主要特点有:▲采用新型抗干扰设计,对于共模与串模干扰均有极强的抑制能力,并具有定时检测与校正功能,可随时排除随机干扰。同时,仪表的自动稳零系统还能有效地抑制零点漂移,确保仪表在各种条件下均能正常工作。▲综合应用单片机技术,能有效地判别传感器开路等故障信号,保证了仪表在上电、开路等情况下,不会误发超温报警或超温跳闸等信号。▲采用双四位LED显示方式,大显示器显示测量温度值,小显示器显示对应的测量绕组相序及报警绕组相序,并显示手动方式及最大值显示方式的提示符,使仪表工作状态及测量值的显示更加直观。▲操作简使,用户可通过仪表面板轻触键来设定控制风机启停的目标值及各种报警值,并具有可靠的参数保护功能,所有参数断电后均不会丢失。▲仪表不用电位器调校,无需用户在现场对各通道作任何调整。1▲用户通过仪表安装架上的旋转支架来调整仪表表面的朝向。二、主要技术指标1、测量范围:0.0~200.0℃2、测量精度:精度等级:0.5级分辨力:0.1℃3、使用条件:环境温度-20~+55℃相对湿度<85%+10%电源电压220VAC-15%电源频率(50HZ~60HZ)±2HZ4、传感器参数:Pt1005、抗干扰性能满足JB/T7631《变压器用电阻温度计》标准要求:1)对共模250V(AC,50HZ)或串模200mV(AC,50HZ)干扰电压,显示值变化小于基本误差值。22)电快速瞬变:仪表的电源线和输入/输出端能承受频率为5KHz、电压分别为1KV和0.5KV的电快速瞬变试验,显示和控制附加误差限的绝对值均满足标准要求。3)静电干扰仪表能承受4KV的静电放电试验,显示和控制附加误差限的绝对值均满足标准要求。4)空间射频干扰仪表能承受频率为27~500MHz,场强为3V/m的幅射电磁场试验,其显示和控制附加误差限的绝对值均满足标准要求。6、数字补偿范围:0~±19.9℃7、保护功能:输入开路报警超量程报警Watchdog功能仪表故障自检报警8、超温报警及超温跳闸输出:继电器触点输出(触点容量3A/250VAC或7A/24VDC)9、风机启停输出:继电器触点输出(触点容量3A/250VAC)10、仪表外型尺寸:80mm×160mm×100mm嵌装开孔尺寸:76+1mm×152+1mm3三、型号分类与对应功能型号功能LD-B10-10D三相巡回测量并显示/最大值测量并显示及两种功能相互切换;输入开路及故障自检显示并输出;冷却风机自动启停输出;超温报警显示并输出;超温跳闸显示并输出;风机手动控制/自动控制两种状态显示、输出及相互切换;各通道显示值数字补偿;“黑匣子”功能;风机定时启停控制功能;输出功能检测。LD-B10-10DP同LD-B10-10D型,风机控制输出改为有源输出。LD-B10-10E同LD-B10-10D型,增加三路独立的4~20mA模拟电流输出。LD-B10-10F同LD-B10-10D型,增加RS-485串行通讯功能(通讯距离小于1200米)。LD-B10-10G同LD-B10-10D型,增加一路机房环境温度监测与控制。LD-B10-10I同LD-B10-10D型,增加一路变压器铁芯温度测量及报警。四、订货需知:1、用户订货时需按本说明书的功能分类,注明所需仪表的型号。2、用户对附录中所示的仪表的安装方式或传感电缆规格有特殊要求,订货时请说明。4LD...
