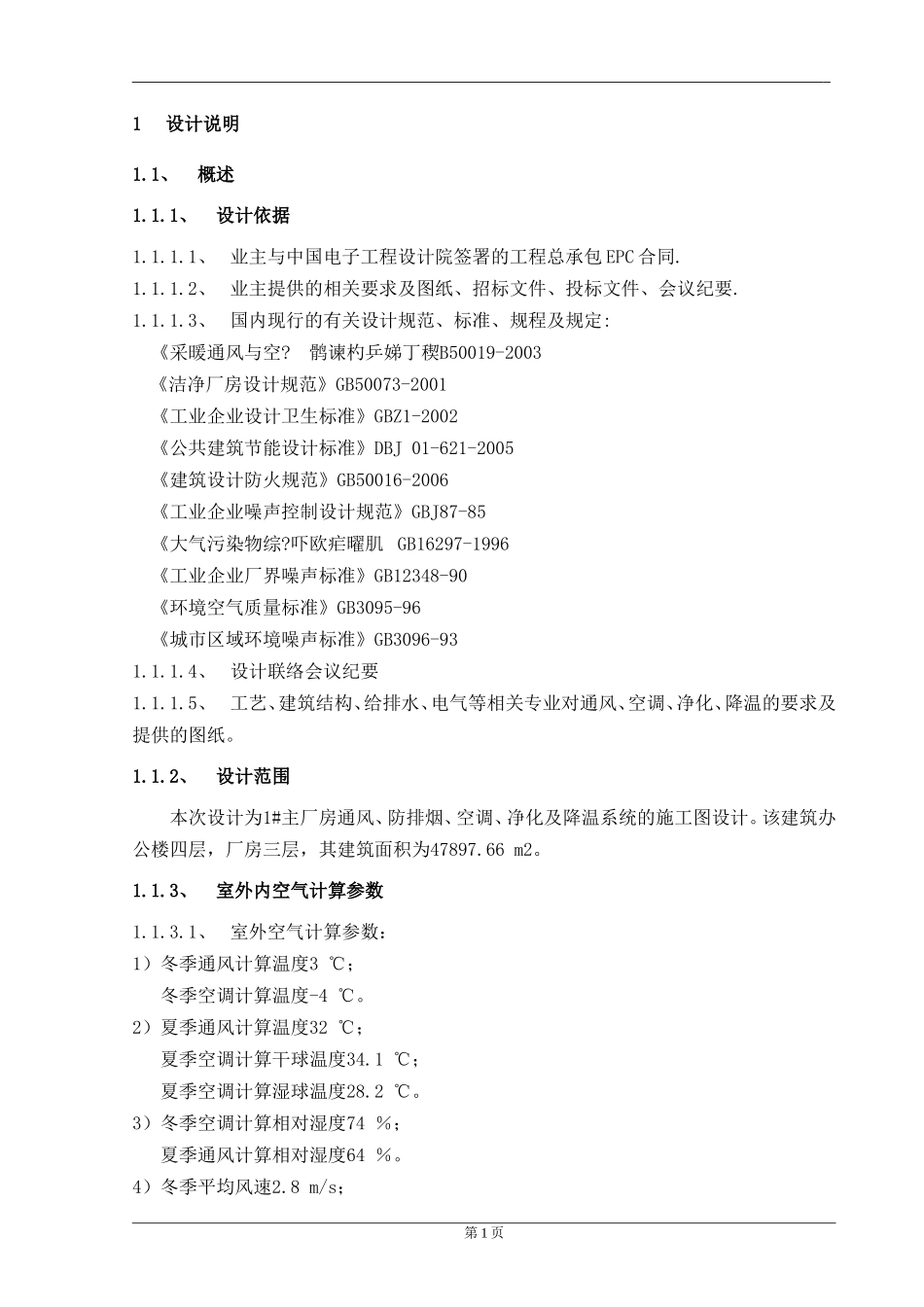

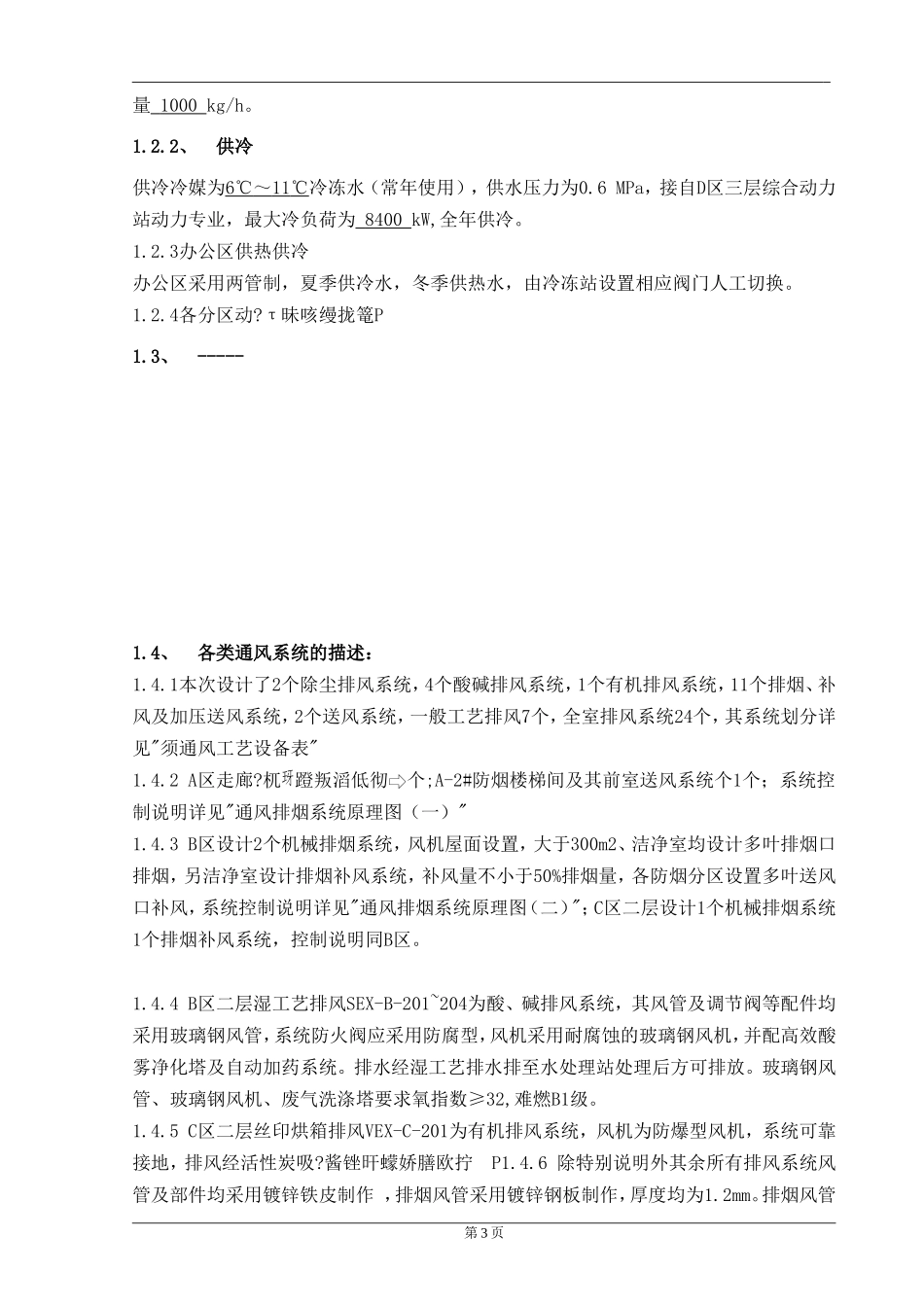

1设计说明1.1、概述1.1.1、设计依据1.1.1.1、业主与中国电子工程设计院签署的工程总承包EPC合同.1.1.1.2、业主提供的相关要求及图纸、招标文件、投标文件、会议纪要.1.1.1.3、国内现行的有关设计规范、标准、规程及规定:《采暖通风与空?鹘谏杓乒娣丁稧B50019-2003《洁净厂房设计规范》GB50073-2001《工业企业设计卫生标准》GBZ1-2002《公共建筑节能设计标准》DBJ01-621-2005《建筑设计防火规范》GB50016-2006《工业企业噪声控制设计规范》GBJ87-85《大气污染物综?吓欧疟曜肌GB16297-1996《工业企业厂界噪声标准》GB12348-90《环境空气质量标准》GB3095-96《城市区域环境噪声标准》GB3096-931.1.1.4、设计联络会议纪要1.1.1.5、工艺、建筑结构、给排水、电气等相关专业对通风、空调、净化、降温的要求及提供的图纸。1.1.2、设计范围本次设计为1#主厂房通风、防排烟、空调、净化及降温系统的施工图设计。该建筑办公楼四层，厂房三层，其建筑面积为47897.66m2。1.1.3、室外内空气计算参数1.1.3.1、室外空气计算参数：1）冬季通风计算温度3℃；冬季空调计算温度-4℃。2）夏季通风计算温度32℃；夏季空调计算干球温度34.1℃；夏季空调计算湿球温度28.2℃。3）冬季空调计算相对湿度74％；夏季通风计算相对湿度64％。4）冬季平均风速2.8m/s；第1页夏季平均风速1.9m/s。5）?局鞯挤缦駽19%N13%NNW13%；夏季主导风向C24%N9%。6）冬季大气压力：1020.4hPa；夏季大气压力：998.6hPa。1.1.3.2、室内空气计算参数：1、各空调、净化空调房间的温度、湿度及洁净度等级等计算参数要求见空调系统原理图2、洁净室人员新风不小于40m³/h,其他房间20~30m³/h.3、普通站房通风换气次数为6次/时，易燃易爆危险品库房等设计平时通风与事故通风合用系统，换气次数分别为6次/时、12次/时。1.1.4、-------1.1.5、主厂房?ㄖ矫媲迹篭P1.1.5系统符号1.1.5.1、系统代号意义：1）通风及消防系统：GEX－一般排风/工艺排风系统；EEX－排烟/事故排风系统；ESX-加压/排烟补风系统，DEX-除尘系统，SEX-酸碱排风系统，VEX-有机排风系统2）空调、净化空调：AHU－空调机组；MAU-新风机组；RAU-循环机组SAC－分体式空调系统代号；FCU－风机盘管系统代号。1.1.5.2、系统编号说明1）GEX-A-101其中：GEX-排风系统；A一A区,1-1层(0-屋面)；01-第一个系统。2）AHU-A-101其中：GEX-排风系统；A一A区,1-1层(0-屋面)；01-第一个系统。3)MAU-A-101其中：GEX-排风系统；A一A区,1-1层(0-屋面)；01-第一个系统。4)RAU-A-101其中：GEX-排风系统；A一A区,1-1层(0-屋面)；01-第一个系统。1.2、供热、供冷1.2.1、供热1.2.1.1空调机组加热：热媒为80℃～60℃热水（常年使用），供水压力为0.6MPa，接?訢区三层综合动力站动力专业，最大热负荷为2450kW,全年供热。1.2.1.2空调机组加湿采用0.2Mpa干蒸汽，接自D区三层综合动力站动力专业，最大加湿第2页量1000kg/h。1.2.2、供冷供冷冷媒为6℃～11℃冷冻水（常年使用），供水压力为0.6MPa，接自D区三层综合动力站动力专业，最大冷负荷为8400kW,全年供冷。1.2.3办公区供热供冷办公区采用两管制，夏季供冷水，冬季供热水，由冷冻站设置相应阀门人工切换。1.2.4各分区动?τ昧咳缦拢篭P1.3、-----1.4、各类通风系统的描述：1.4.1本次设计了2个除尘排风系统，4个酸碱排风系统，1个有机排风系统，11个排烟、补风及加压送风系统，2个送风系统，一般工艺排风7个，全室排风系统24个，其系统划分详见"须通风工艺设备表"1.4.2A区走廊?杌蹬叛滔低彻个;A-2#防烟楼梯间及其前室送风系统个1个；系统控制说明详见"通风排烟系统原理图（一）"1.4.3B区设计2个机械排烟系统，风机屋面设置，大于300m2、洁净室均设计多叶排烟口排烟，另洁净室设计排烟补风系统，补风量不小于50%排烟量，各防烟分区设置多叶送风口补风，系统控制说明详见"通风排烟系统原理图（二）"；C区二层设计1个机械排烟系统1个排烟补风系统，控制说明同B区。1.4.4B区二层湿工艺排风SEX-B-201~204为酸、碱排风系统，其风管及调节阀等配件均采用玻璃钢风管，系统防火阀应采用防腐型，风机采用耐腐蚀的玻璃钢风机，并配高效酸雾净化塔...
