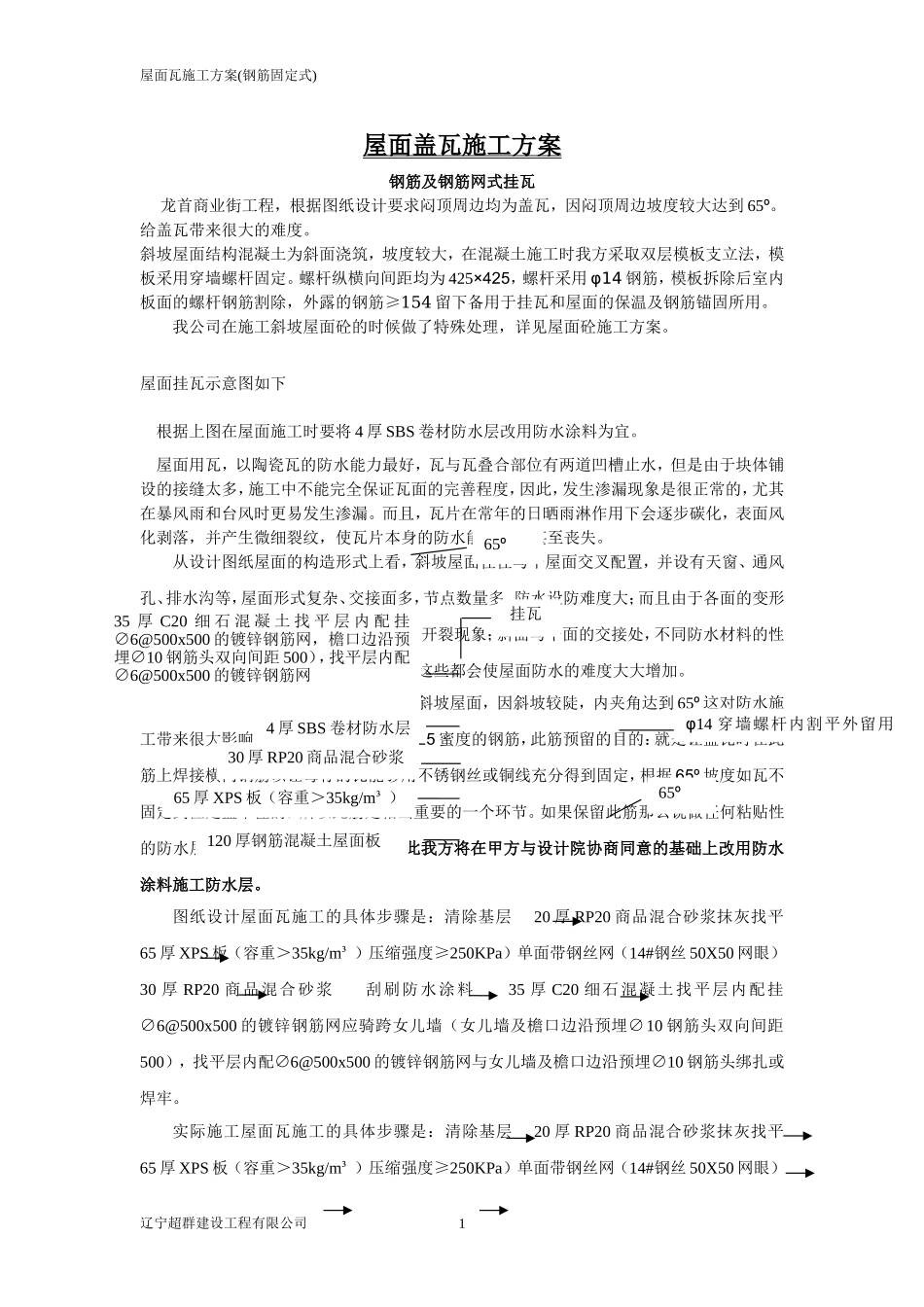

1屋面瓦施工方案(钢筋固定式)屋面盖瓦施工方案钢筋及钢筋网式挂瓦龙首商业街工程，根据图纸设计要求闷顶周边均为盖瓦，因闷顶周边坡度较大达到65º。给盖瓦带来很大的难度。斜坡屋面结构混凝土为斜面浇筑，坡度较大，在混凝土施工时我方采取双层模板支立法，模板采用穿墙螺杆固定。螺杆纵横向间距均为425×425，螺杆采用φ14钢筋，模板拆除后室内板面的螺杆钢筋割除，外露的钢筋≥154留下备用于挂瓦和屋面的保温及钢筋锚固所用。我公司在施工斜坡屋面砼的时候做了特殊处理，详见屋面砼施工方案。屋面挂瓦示意图如下根据上图在屋面施工时要将4厚SBS卷材防水层改用防水涂料为宜。屋面用瓦，以陶瓷瓦的防水能力最好，瓦与瓦叠合部位有两道凹槽止水，但是由于块体铺设的接缝太多，施工中不能完全保证瓦面的完善程度，因此，发生渗漏现象是很正常的，尤其在暴风雨和台风时更易发生渗漏。而且，瓦片在常年的日晒雨淋作用下会逐步碳化，表面风化剥落，并产生微细裂纹，使瓦片本身的防水能力下降甚至丧失。从设计图纸屋面的构造形式上看，斜坡屋面往往与平屋面交叉配置，并设有天窗、通风孔、排水沟等，屋面形式复杂、交接面多，节点数量多、防水设防难度大；而且由于各面的变形不一致，会导致交接处的应力集中，产生开裂现象；斜面与平面的交接处，不同防水材料的性能差异使交接处的节点处理难度加大。这些都会使屋面防水的难度大大增加。根据目前实际情况看凡闷顶周边的斜坡屋面，因斜坡较陡，内夹角达到65º这对防水施工带来很大影响因为在屋面上有425×425蜜度的钢筋，此筋预留的目的：就是让盖瓦时在此筋上焊接横向钢筋以让每行的瓦能够用不锈钢丝或铜线充分得到固定，根据65º坡度如瓦不固定到位是盖不住的，所以此筋是相当重要的一个环节。如果保留此筋那么说做任何粘贴性的防水层都带来很大的漏水隐患，因此我方将在甲方与设计院协商同意的基础上改用防水涂料施工防水层。图纸设计屋面瓦施工的具体步骤是：清除基层20厚RP20商品混合砂浆抹灰找平65厚XPS板（容重＞35kg/m³）压缩强度≥250KPa）单面带钢丝网（14#钢丝50X50网眼）30厚RP20商品混合砂浆刮刷防水涂料35厚C20细石混凝土找平层内配挂∅6@500x500的镀锌钢筋网应骑跨女儿墙（女儿墙及檐口边沿预埋∅10钢筋头双向间距500），找平层内配∅6@500x500的镀锌钢筋网与女儿墙及檐口边沿预埋∅10钢筋头绑扎或焊牢。实际施工屋面瓦施工的具体步骤是：清除基层20厚RP20商品混合砂浆抹灰找平65厚XPS板（容重＞35kg/m³）压缩强度≥250KPa）单面带钢丝网（14#钢丝50X50网眼）辽宁超群建设工程有限公司120厚钢筋混凝土屋面板φ14穿墙螺杆内割平外留用65厚XPS板（容重＞35kg/m³）30厚RP20商品混合砂浆4厚SBS卷材防水层35厚C20细石混凝土找平层内配挂∅6@500x500的镀锌钢筋网，檐口边沿预埋∅10钢筋头双向间距500），找平层内配∅6@500x500的镀锌钢筋网挂瓦65º65º2屋面瓦施工方案(钢筋固定式)30厚RP20商品混合砂浆刮刷防水涂料35厚C20细石混凝土找平层内配挂∅6@500x500的镀锌钢筋网应骑跨女儿墙（女儿墙及檐口边沿预埋∅10钢筋头双向间距500），找平层内配∅6@500x500的镀锌钢筋网与女儿墙及檐口边沿预埋∅10钢筋头绑扎或焊牢。在预埋螺杆上焊接水平∅8钢筋从下而上从左往右铺水泥砂浆盖瓦每片瓦口处用不锈钢线(或铜线)与∅8钢筋绑扎固定牢固。在盖瓦前先将所要盖瓦的屋面沿盖瓦的周边搭设可靠牢固的脚手架。此脚手架是搭设在盖瓦层上顺斜坡的走示搭设的盖瓦专用脚手架。各楼周边的脚手架同时上，同时防护到位的同时这是在外脚手架里侧另行搭设的盖瓦脚手架。所以此架必须顺坡而建，充分满足盖瓦的使用功能。屋面的细部处理：瓦屋面必须具备瓦的质量可靠，构造措施得当，屋脊、斜脊、泛水等细部节点处理完善等条件，才能使瓦成为坡屋面的一道防水设防层次。为了弥补斜坡屋面的结构混凝土和面层瓦片防水能力的不足，本工程以在结构层上设置防水层，与瓦片形成复合防水。斜坡屋面排水顺畅，积水的可能性很小，但是在与平屋面交接处、沿沟或与流水方向垂直的山墙根部等部位，常常会在暴雨时积水，所以在这些部位我方考虑做防水附加增强层...
