项目6 天然土石料的检测VIP免费

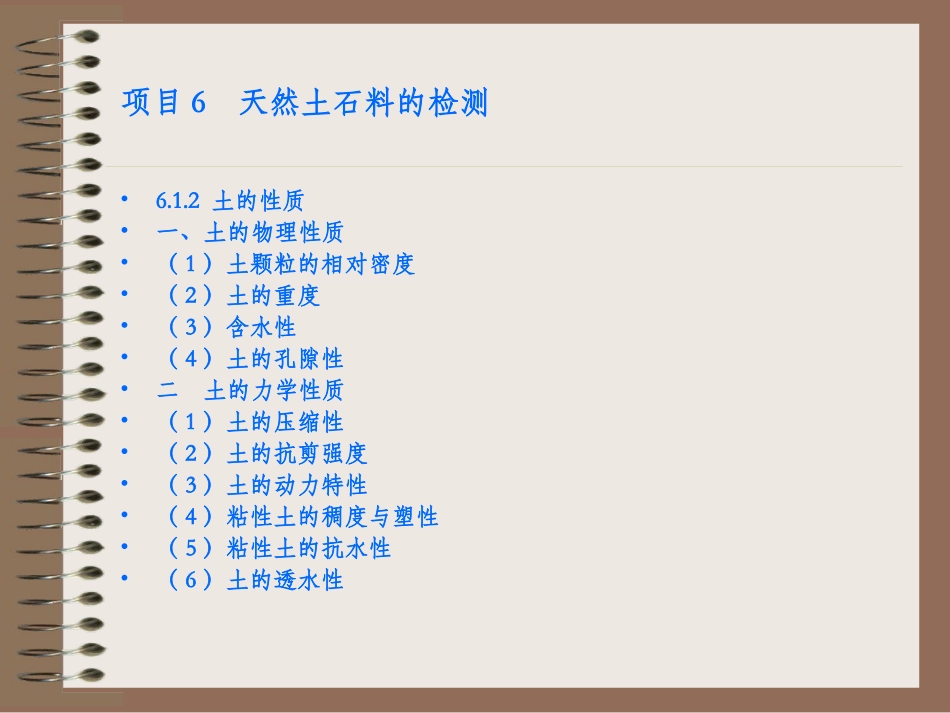

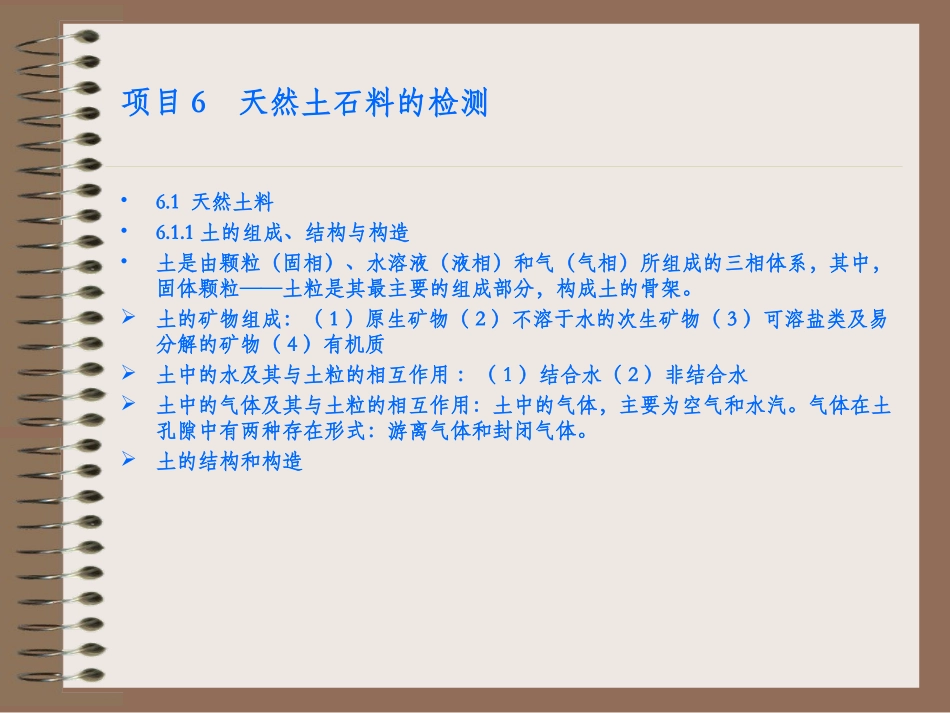

项目6天然土石料的检测项目6天然土石料的检测•6.1天然土料•6.1.1土的组成、结构与构造•土是由颗粒（固相）、水溶液（液相）和气（气相）所组成的三相体系，其中，固体颗粒——土粒是其最主要的组成部分，构成土的骨架。土的矿物组成：（1）原生矿物（2）不溶于水的次生矿物（3）可溶盐类及易分解的矿物（4）有机质土中的水及其与土粒的相互作用：（1）结合水（2）非结合水土中的气体及其与土粒的相互作用：土中的气体，主要为空气和水汽。气体在土孔隙中有两种存在形式：游离气体和封闭气体。土的结构和构造项目6天然土石料的检测•6.1.2土的性质•一、土的物理性质•（1）土颗粒的相对密度•（2）土的重度•（3）含水性•（4）土的孔隙性•二土的力学性质•（1）土的压缩性•（2）土的抗剪强度•（3）土的动力特性•（4）粘性土的稠度与塑性•（5）粘性土的抗水性•（6）土的透水性项目6天然土石料的检测•6.2含水率检测试验•6.2.1试验设备•（1）烘箱：能控制温度为105～110℃。•（2）天平：称量200g，最小分度值0.01g。•其他：称量盒、干燥器等。•6.2.2试验步骤•（1）取具有代表性试样（细粒土15～30g，砂土、有机质土50g）放入称量盒内，盖上盒盖，称盒加湿土总质量，精确至0.01g。•（2）揭开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘至恒量。烘干时间对细粒土不得少于8h，对砂土不得少于6h。对含有机质超过干土质量5%的土，应将温度控制在65～70℃的恒温下烘至恒量。•（3）将称量盒从烘箱中取出，盖上盒盖，放入干燥器内冷却至室温，称盒加干土质量，精确至0.01g。项目6天然土石料的检测•6.2.3结果计算•试样的含水率w0按下式计算（准确至0.1%）：•式中md———干土质量，g；•m0———湿土质量，g。•以两次平行测值的平均值作为测定结果，允许平行差值应符合表6.4表6-4含水率测定的允许平行差值%100000mmmWd项目6天然土石料的检测•6.3密度试验（环刀法）•6.3.1适用范围•本试验方法适用于细粒土。•6.3.2试验设备•（1）环刀：内径61.8mm和79.8mm，高度20mm。•（2）天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。•（3）其他：切土刀、钢丝锯、凡士林等。•6.3.3试验步骤•在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。从余土中取代表性试样测定含水率。•6.3.4结果计算•以两次平行测值的平均值作为测定结果，两次测定的差值不得大于0.03g／cm3。项目6天然土石料的检测•6.4界限含水率试验（联合测定法）•6.4.1适用范围•本试验适用于粒径小于0.5mm、有机质含量不大于试样总质量5%的土。•6.4.2试验设备•（1）液塑限联合测定仪（见图6.6）：圆锥质量为76g、锥角为30°，试样杯内径为40m、高度为30m。•（2）天平：称量200g，最小分度值0.01g。•（3）其他：筛（孔径0.5mm）、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林等。•6.4.3试样制备•（1）取有代表性的天然含水率土样250g。当土样不均匀时，采用风干试样，取0.5mm筛下的代表性土样200g。•（2）将试样放在橡皮板上，用纯水将土样调成均匀膏状，放入调土皿，浸润过夜。图6-6液塑限联合测定仪示意图项目6天然土石料的检测•6.4.4试验步骤•（1）将制备的试样充分调拌均匀，填入试样杯中，填样时不应留有空隙。对较干的试样应充分搓揉，密实地填入试样杯中，填满后刮平表面。•（2）将试样杯放在联合测定仪的升降座上，在圆锥上抹一薄层凡士林，接通电源，使电磁铁吸住圆锥。•注：圆锥入土深度宜为3～4mm，7～9mm，15～17mm•（3）调节零点，将屏幕上的标尺调在零位，调整升降座，使圆锥尖刚好接触试样表面。指示灯亮时圆锥在自重下沉入试样，经5s后测读圆锥下沉深度（显示在屏幕上），取出试样杯，挖去锥尖入土处的凡士林，取锥体附近的试样不少于10g，放入称量盒内，测定含水率（见图6-7）。•（4）将全部试样再加水或吹干并调匀，重复试验步骤（1）至（3），分别测定第二点、第三...
