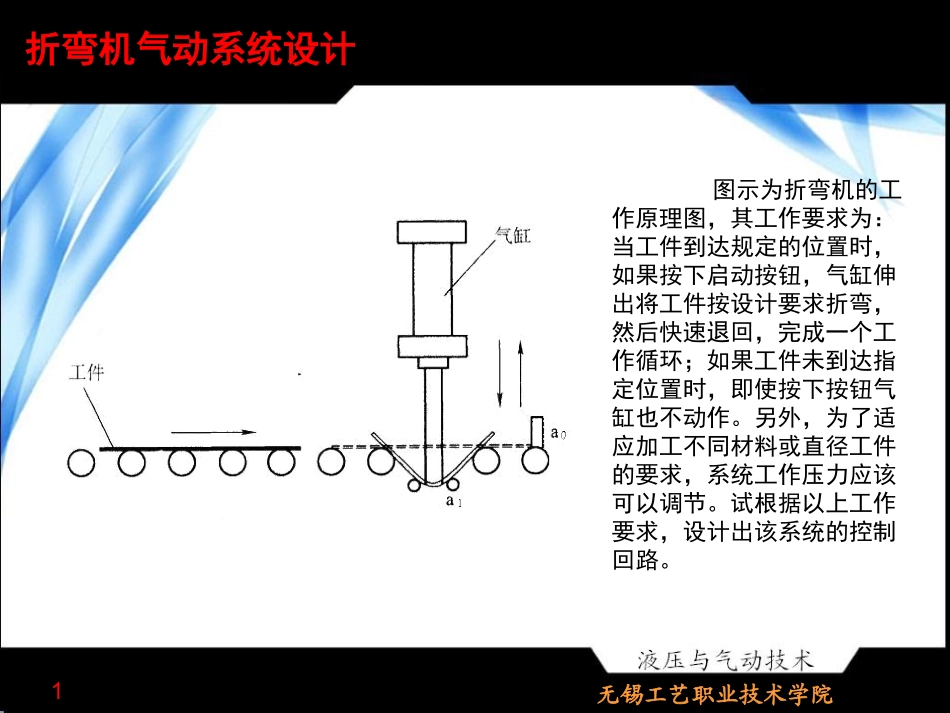

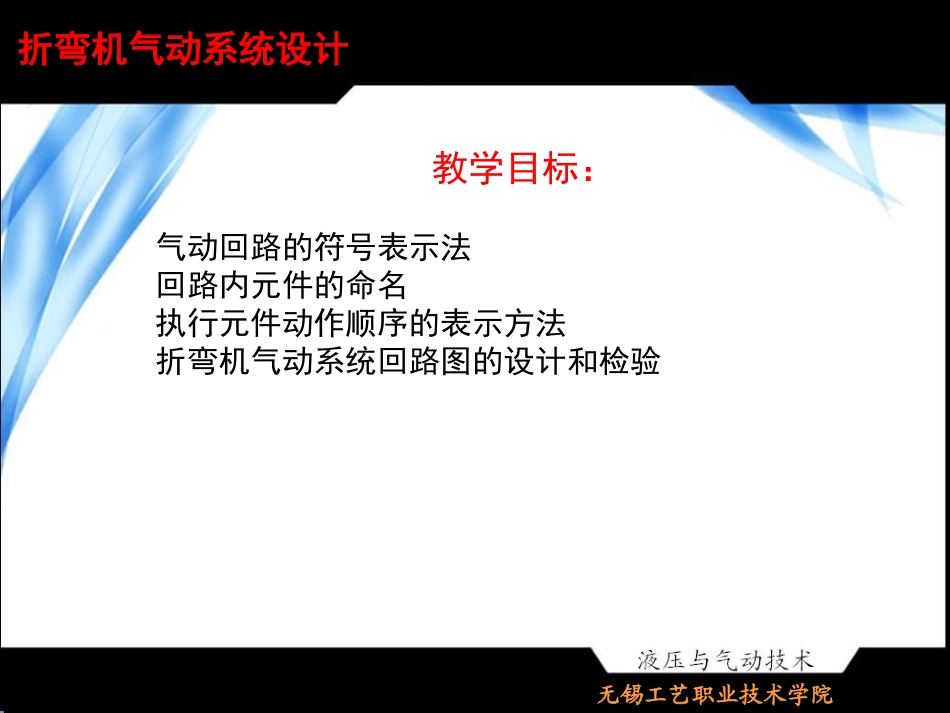

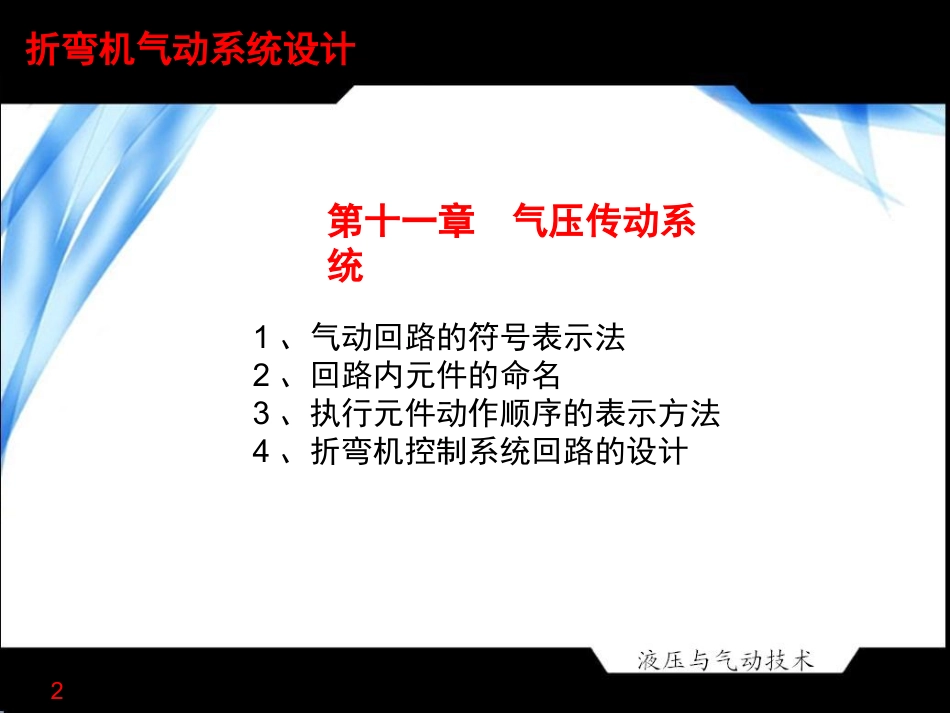

1折弯机气动系统设计教学目标：气动回路的符号表示法回路内元件的命名执行元件动作顺序的表示方法折弯机气动系统回路图的设计和检验无锡工艺职业技术学院2无锡工艺职业技术学院图示为折弯机的工作原理图，其工作要求为：当工件到达规定的位置时，如果按下启动按钮，气缸伸出将工件按设计要求折弯，然后快速退回，完成一个工作循环；如果工件未到达指定位置时，即使按下按钮气缸也不动作。另外，为了适应加工不同材料或直径工件的要求，系统工作压力应该可以调节。试根据以上工作要求，设计出该系统的控制回路。折弯机气动系统设计131、气动回路的符号表示法2、回路内元件的命名3、执行元件动作顺序的表示方法4、折弯机控制系统回路的设计折弯机气动系统设计2第十一章气压传动系统4无锡工艺职业技术学院工程上，气动系统回路图是以气动元件职能符号组合而成，故应对前述所有气动元件的功能、符号与特性熟悉和了解。以气动符号所绘制的回路图可分为：定位和不定位两种表示法。定位回路图以系统中元件实际的安装位置绘制，这种方法使工程技术人员容易看出阀的安装位置，便于维修保养。1、气动回路的符号表示法3单缸控制回路5无锡工艺职业技术学院不定位回路图不按元件的实际位置绘制，气动回路图根据信号流动方向，从下向上绘制，各元件按其功能分类排列，依次顺序为气源系统、信号输入元件、信号处理元件、控制元件、执行元件，如图所示。我们主要使用此种回路表示法。单缸控制回路1、气动回路的符号表示法46无锡工艺职业技术学院为分清气动元件与气动回路的对应关系，给出全气动系统控制链中信号流和元件之间的对应关系，掌握这一点对于分析和设计气动程序控制系统非常重要。1、气动回路的符号表示法5单缸控制回路7无锡工艺职业技术学院2、回路图内元件的命名（1）数字命名：元件按控制链分成几组，每一个执行元件连同相关的阀称为一个控制链，0组表示能源供给元件，1、2组代表独立的控制链。A—执行元件V—控制元件S—输入元件Z—气源系统6单缸控制回路8无锡工艺职业技术学院（2）英文字母命名常用于气动系统的设计，大写字母表示执行元件，小写字母表示信号元件。A，B，C等—代表执行元件a1，b1，c1—代表执行元件在伸出位置时的行程开关a0，b0，c0—代表执行元件在缩回位置时的行程开关单缸控制回路2、回路图内元件的命名7目前，在气动技术中对元件的命名或编号的方法很多，没有统一的标准。9无锡工艺职业技术学院在实际系统设计中，为了分析执行元件随着控制步骤或控制时间的变化规律，常做出系统的运动图来加以分析，以便清楚、直观地了解执行元件和控制元件之间的关系，有利于回路的设计。运动图包括——位移-步骤图、位移-时间图，至于具体采用哪种形式，一般由控制系统本身所定。单缸控制回路3．执行元件动作顺序的表示方法表示执行元件的动作顺序：位移-步骤图表示执行元件动作的快慢：位移-时间图8步骤时间位移位移10分析折弯机的工作要求，要完成对折弯机系统回路的设计，需主要解决好以下4点：1系统压力的调节与控制2气缸的快速返回3工件及活塞杆伸出位置的控制以及与按钮协调4折弯机气动控制回路图的绘制任务实施911折弯机系统控制回路图1112无锡工艺职业技术学院任务实施操作事项：1、注意人身、设备安全2、不要带负载启动（三联件上的减压阀旋钮旋松)3、系统压力不超过0.8MPa4、元件选择正确，管路连接可靠5、合作完成此任务6、注意观察、发现、总结操作中出现的问题操作步骤:1、根据折弯机气动系统控制回路图，找出正确的元器件2、合理布局，在操作台上完成折弯机的控制系统回路的连接3、检验连接的回路与分析的动作是否一致4、完成思考题10
