清华大学-—工程材料综合题答案VIP免费

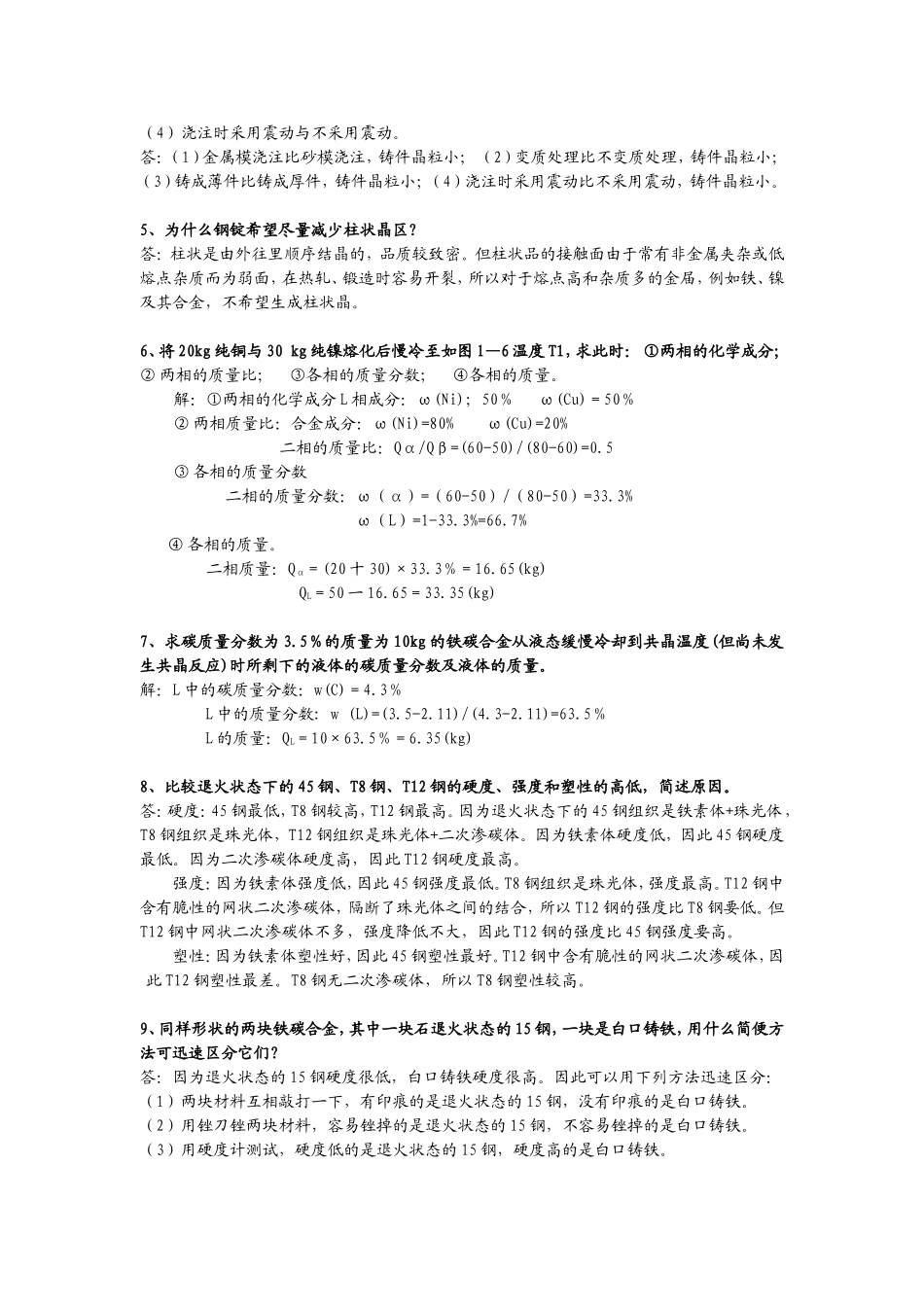

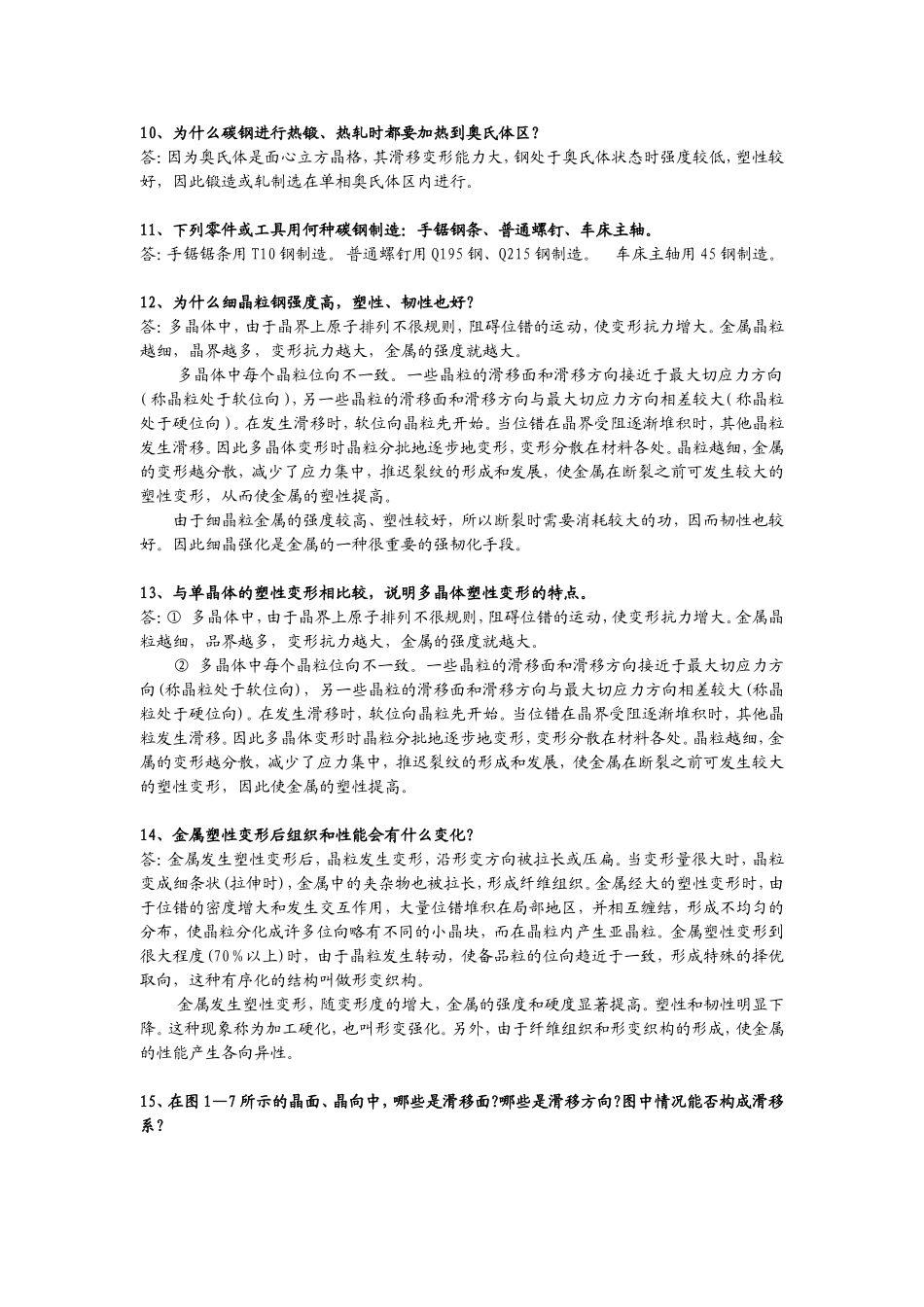

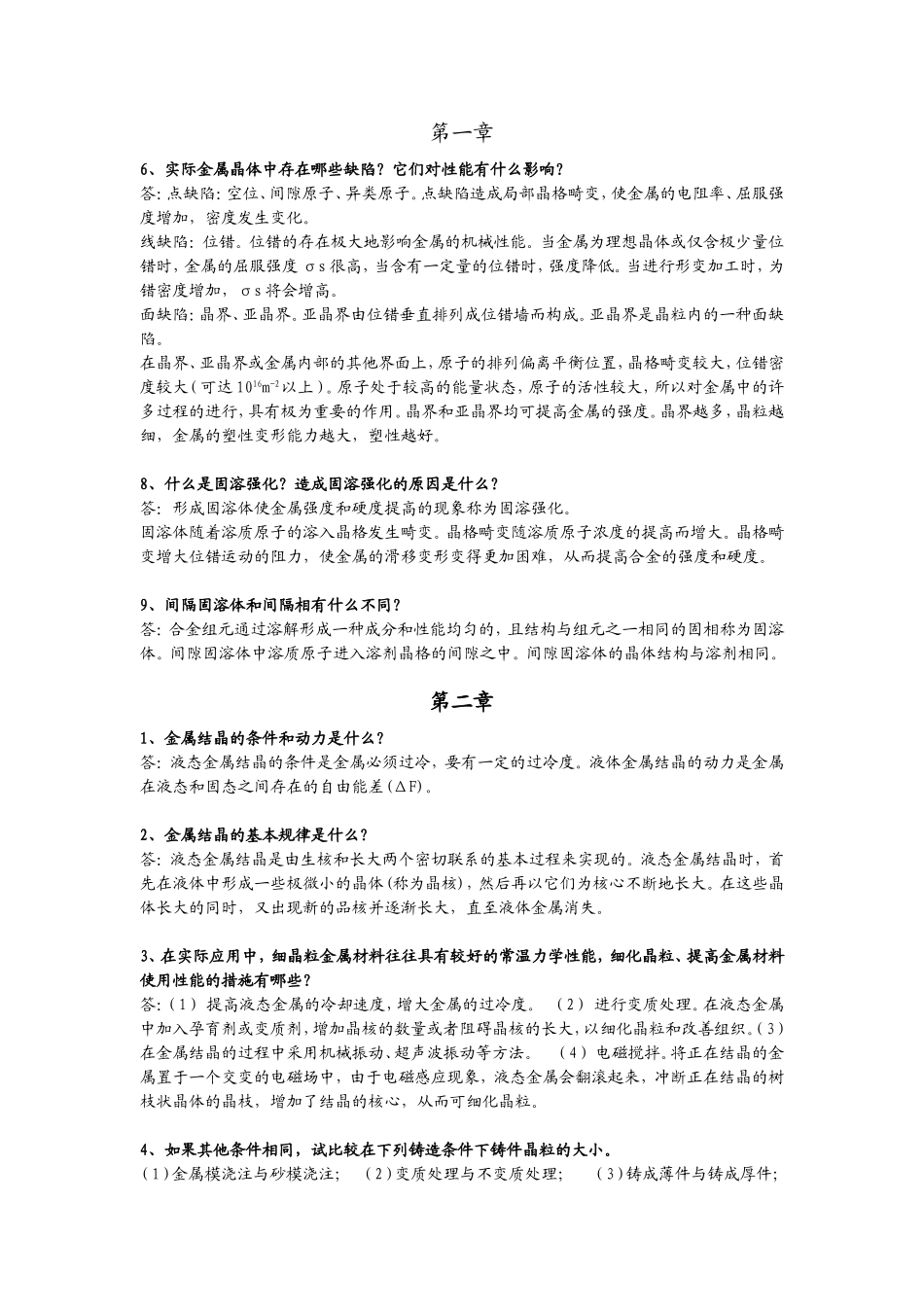

第一章6、实际金属晶体中存在哪些缺陷？它们对性能有什么影响？答：点缺陷：空位、间隙原子、异类原子。点缺陷造成局部晶格畸变，使金属的电阻率、屈服强度增加，密度发生变化。线缺陷：位错。位错的存在极大地影响金属的机械性能。当金属为理想晶体或仅含极少量位错时，金属的屈服强度σs很高，当含有一定量的位错时，强度降低。当进行形变加工时，为错密度增加，σs将会增高。面缺陷：晶界、亚晶界。亚晶界由位错垂直排列成位错墙而构成。亚晶界是晶粒内的一种面缺陷。在晶界、亚晶界或金属内部的其他界面上，原子的排列偏离平衡位置，晶格畸变较大，位错密度较大（可达1016m-2以上）。原子处于较高的能量状态，原子的活性较大，所以对金属中的许多过程的进行，具有极为重要的作用。晶界和亚晶界均可提高金属的强度。晶界越多，晶粒越细，金属的塑性变形能力越大，塑性越好。8、什么是固溶强化？造成固溶强化的原因是什么？答：形成固溶体使金属强度和硬度提高的现象称为固溶强化。固溶体随着溶质原子的溶入晶格发生畸变。晶格畸变随溶质原子浓度的提高而增大。晶格畸变增大位错运动的阻力，使金属的滑移变形变得更加困难，从而提高合金的强度和硬度。9、间隔固溶体和间隔相有什么不同？答：合金组元通过溶解形成一种成分和性能均匀的，且结构与组元之一相同的固相称为固溶体。间隙固溶体中溶质原子进入溶剂晶格的间隙之中。间隙固溶体的晶体结构与溶剂相同。第二章1、金属结晶的条件和动力是什么?答：液态金属结晶的条件是金属必须过冷，要有一定的过冷度。液体金属结晶的动力是金属在液态和固态之间存在的自由能差(ΔF)。2、金属结晶的基本规律是什么?答：液态金属结晶是由生核和长大两个密切联系的基本过程来实现的。液态金属结晶时，首先在液体中形成一些极微小的晶体(称为晶核)，然后再以它们为核心不断地长大。在这些晶体长大的同时，又出现新的品核并逐渐长大，直至液体金属消失。3、在实际应用中，细晶粒金属材料往往具有较好的常温力学性能，细化晶粒、提高金属材料使用性能的措施有哪些？答：（1）提高液态金属的冷却速度，增大金属的过冷度。（2）进行变质处理。在液态金属中加入孕育剂或变质剂，增加晶核的数量或者阻碍晶核的长大，以细化晶粒和改善组织。（3）在金属结晶的过程中采用机械振动、超声波振动等方法。（4）电磁搅拌。将正在结晶的金属置于一个交变的电磁场中，由于电磁感应现象，液态金属会翻滚起来，冲断正在结晶的树枝状晶体的晶枝，增加了结晶的核心，从而可细化晶粒。4、如果其他条件相同，试比较在下列铸造条件下铸件晶粒的大小。（1）金属模浇注与砂模浇注；（2）变质处理与不变质处理；（3）铸成薄件与铸成厚件；（4）浇注时采用震动与不采用震动。答：（1）金属模浇注比砂模浇注，铸件晶粒小；（2）变质处理比不变质处理，铸件晶粒小；（3）铸成薄件比铸成厚件，铸件晶粒小；（4）浇注时采用震动比不采用震动，铸件晶粒小。5、为什么钢锭希望尽量减少柱状晶区?答：柱状是由外往里顺序结晶的，品质较致密。但柱状品的接触面由于常有非金属夹杂或低熔点杂质而为弱面，在热轧、锻造时容易开裂，所以对于熔点高和杂质多的金届，例如铁、镍及其合金，不希望生成柱状晶。6、将20kg纯铜与30kg纯镍熔化后慢冷至如图l—6温度T1，求此时：①两相的化学成分；②两相的质量比；③各相的质量分数；④各相的质量。解：①两相的化学成分L相成分：ω(Ni)；50％ω(Cu)＝50％②两相质量比：合金成分：ω(Ni)=80%ω(Cu)=20%二相的质量比：Qα/Qβ=(60-50)/(80-60)=0.5③各相的质量分数二相的质量分数：ω（α）=（60-50）/（80-50）=33.3%ω（L）=1-33.3%=66.7%④各相的质量。二相质量：Qα＝(20十30)×33.3％＝16.65(kg)QL＝50一16.65＝33.35(kg)7、求碳质量分数为3.5％的质量为10kg的铁碳合金从液态缓慢冷却到共晶温度(但尚未发生共晶反应)时所剩下的液体的碳质量分数及液体的质量。解：L中的碳质量分数：w(C)＝4.3％L中的质量分数:w(L)=(3.5-2.11)/(4.3-2.11)=63.5％L的质量：QL＝10×63.5％＝6.35(kg)8、比较退火状态下的45钢、T8钢、T12钢的硬度、强度和塑性...
