机械设计大作业——千斤顶(1)VIP免费

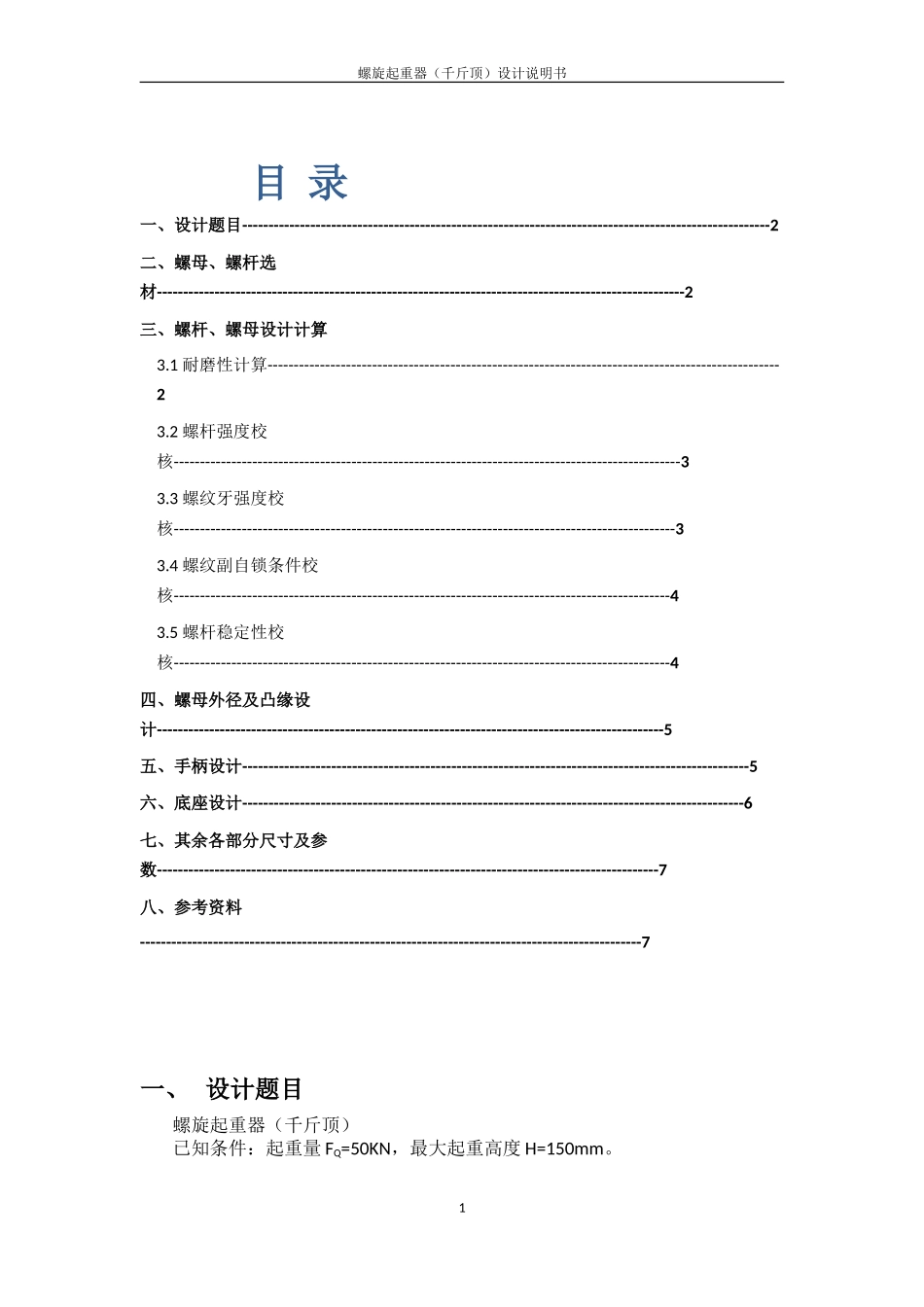

螺旋起重器（千斤顶）设计说明书目录一、设计题目-----------------------------------------------------------------------------------------------------2二、螺母、螺杆选材-----------------------------------------------------------------------------------------------------2三、螺杆、螺母设计计算3.1耐磨性计算--------------------------------------------------------------------------------------------------23.2螺杆强度校核-------------------------------------------------------------------------------------------------33.3螺纹牙强度校核------------------------------------------------------------------------------------------------33.4螺纹副自锁条件校核-----------------------------------------------------------------------------------------------43.5螺杆稳定性校核-----------------------------------------------------------------------------------------------4四、螺母外径及凸缘设计-------------------------------------------------------------------------------------------------5五、手柄设计-------------------------------------------------------------------------------------------------5六、底座设计------------------------------------------------------------------------------------------------6七、其余各部分尺寸及参数------------------------------------------------------------------------------------------------7八、参考资料------------------------------------------------------------------------------------------------7一、设计题目螺旋起重器（千斤顶）已知条件：起重量FQ=50KN，最大起重高度H=150mm。1螺旋起重器（千斤顶）设计说明书二、螺杆、螺母选材本千斤顶设计采用梯形螺纹螺旋传动。由于螺杆承受载荷较大，而且是小截面，故选用45#钢，调质处理。查参考文献[2]得σs=355MPa,查机械设计表5.9得,取[σ]=110MPa;σb=600MPa。由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3，查表5.9得螺母材料的许用切应力,取=35MPa；许用弯曲应力[σb]=40~60MPa,取[σb]=50MPa。托盘和底座均采用铸铁材料。三、螺杆、螺母设计计算3.1耐磨性计算由耐磨性条件公式：对于梯形螺纹，有h=0.5p,那么耐磨性条件转化为：式中——螺纹中径，mm;F——螺旋的轴向载荷，N；H——螺母旋合高度，mm;——引入系数，=H/;[p]——材料的许用压强，MPa;查机械设计表5.8，得[p]=18~25MPa，取[p]=20MPa，对于整体式螺母，，取=2.0，那么有。查参考文献[4]表H.5,试取公称直径d=36mm,螺距p=6mm,中径d2=33mm,小径d1=29mm,内螺纹大径D4=38mm。那么螺母高度，螺纹圈数，α=2β=30°。3.2螺杆强度校核千斤顶螺杆危险截面受轴向力F和扭转力矩T1的作用，这里的扭转力矩是螺纹副的摩擦转矩T1。根据第四强度理论，螺杆危险截面的强度条件为对于梯形螺纹该式可化为2螺旋起重器（千斤顶）设计说明书式中——螺杆螺纹的小径(mm)；——螺杆材料的许用应力(MPa);F——螺杆所受的轴向载荷(N)；T1——螺杆所受转矩(N·mm),。代入数据，而选择d1=29mm,满足螺杆强度要求。3.3螺纹牙强度校核因为螺母材料强度低于螺杆，所以螺纹牙的剪切和弯曲破坏大多发生在螺母上，故可只校核螺母螺纹牙强度。螺母螺纹牙根部剪切强度条件为：式中F——轴向载荷(N)；D4——螺母螺纹大径(mm);Z——螺纹旋合圈数；b——螺纹牙根部厚度(mm)，对于梯形螺纹b=0.65p。代入数据计算即螺母满足剪切强度要求。螺母螺纹牙根部的弯曲强度条件为：式中l——弯曲力臂，；其它参数同上。代入数据计算即螺母螺纹牙满足弯曲强度要求。3.4螺纹副自锁条件校核由螺纹副自锁条件：式中——螺纹螺旋升角（°），——当量摩擦角(°);3螺旋起重器（千斤顶）设计说明书——螺纹线数，n=1;——螺纹导程(mm);——螺纹中径(mm);——当量摩擦系数,查机械设计表5.10，得=0.06~0.10,取=0.08;...
