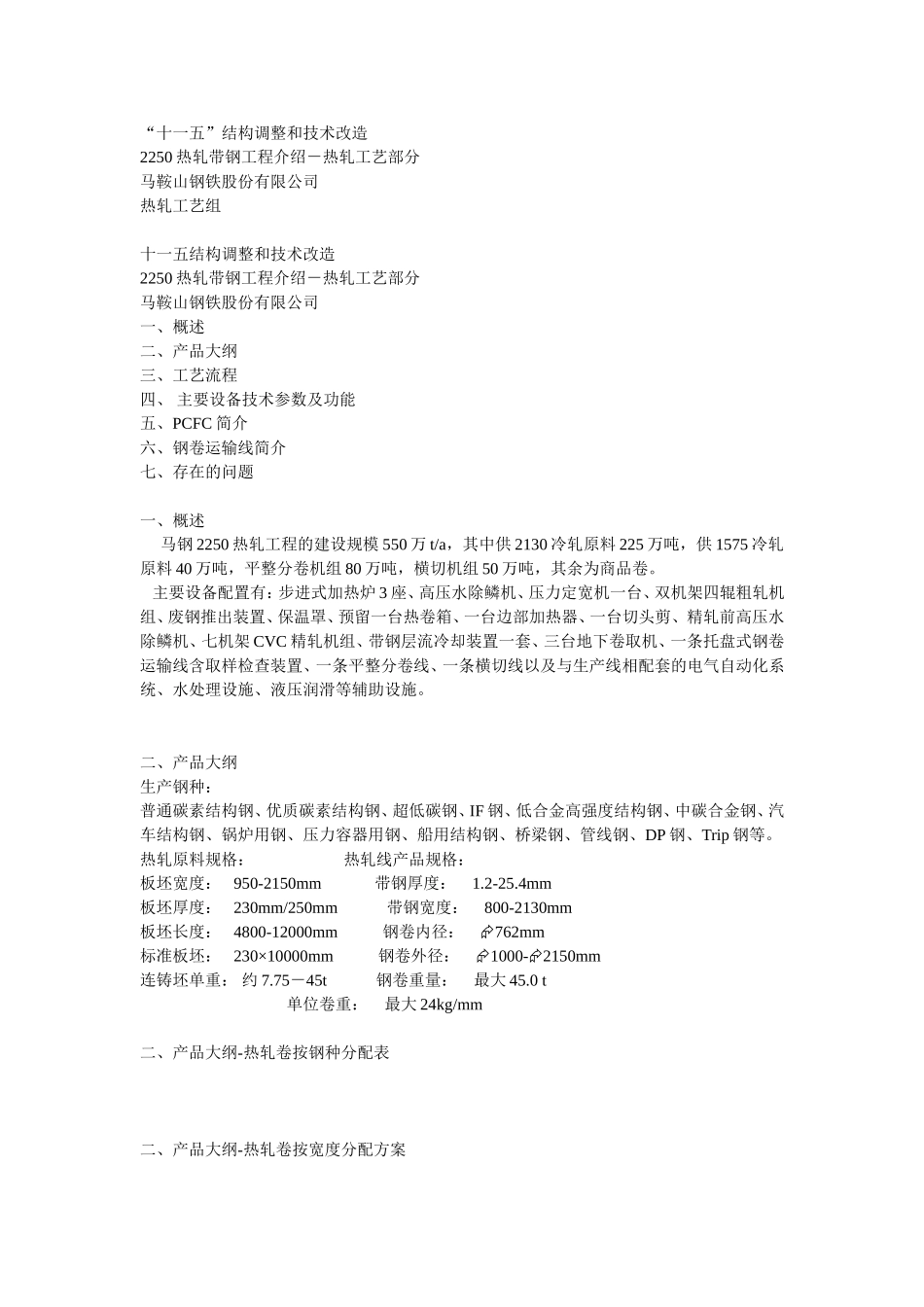

“十一五”结构调整和技术改造2250热轧带钢工程介绍－热轧工艺部分马鞍山钢铁股份有限公司热轧工艺组十一五结构调整和技术改造2250热轧带钢工程介绍－热轧工艺部分马鞍山钢铁股份有限公司一、概述二、产品大纲三、工艺流程四、主要设备技术参数及功能五、PCFC简介六、钢卷运输线简介七、存在的问题一、概述马钢2250热轧工程的建设规模550万t/a，其中供2130冷轧原料225万吨，供1575冷轧原料40万吨，平整分卷机组80万吨，横切机组50万吨，其余为商品卷。主要设备配置有：步进式加热炉3座、高压水除鳞机、压力定宽机一台、双机架四辊粗轧机组、废钢推出装置、保温罩、预留一台热卷箱、一台边部加热器、一台切头剪、精轧前高压水除鳞机、七机架CVC精轧机组、带钢层流冷却装置一套、三台地下卷取机、一条托盘式钢卷运输线含取样检查装置、一条平整分卷线、一条横切线以及与生产线相配套的电气自动化系统、水处理设施、液压润滑等辅助设施。二、产品大纲生产钢种：普通碳素结构钢、优质碳素结构钢、超低碳钢、IF钢、低合金高强度结构钢、中碳合金钢、汽车结构钢、锅炉用钢、压力容器用钢、船用结构钢、桥梁钢、管线钢、DP钢、Trip钢等。热轧原料规格：热轧线产品规格：板坯宽度：950-2150mm带钢厚度：1.2-25.4mm板坯厚度：230mm/250mm带钢宽度：800-2130mm板坯长度：4800-12000mm钢卷内径：762mm标准板坯：230×10000mm钢卷外径：1000-2150mm连铸坯单重：约7.75－45t钢卷重量：最大45.0t单位卷重：最大24kg/mm二、产品大纲-热轧卷按钢种分配表二、产品大纲-热轧卷按宽度分配方案马钢2250热轧项目产品极限尺寸䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂Ü䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂Ü䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂Ü䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂Ü钢种带钢宽度(mm)9001050125014501650180020002130Q195Min1.21.21.21.41.61.7522.1Max25.425.425.425.425.425.425.425.4Q235Min1.21.21.51.51.722.52.9Max25.425.425.425.425.425.425.425.4Q345Min1.51.51.8222.53.23.9Max25.425.425.425.425.425.425.425.4X70Min4445566.97.6Max1919191919191616三、工艺流程工艺方案－3座步进式加热炉―高压水除鳞机―压力定宽机―E1R1四辊可逆轧机―E2R2四辊可逆轧机―输送辊道和保温罩―废钢推钢机―热卷箱（预留）－边部感应加热器―曲柄切头剪―高压水除鳞机―FE1立辊轧机－7机架四辊不可逆精轧机组―输出辊道和层流冷却系统－3台地下卷取机―钢卷运输线及检查取样装置三、工艺流程示意图三、工艺流程描述加热好的板坯出炉后通过输送辊道输送，经过高压水除鳞装置除鳞后，将板坯送入定宽压力机进行最大为350mm侧压定宽，然后由辊道运送进入第一架四辊粗轧机进行3道次轧制，再进入第二架四辊可逆粗轧机进行3道次轧制，将板坯轧制成厚度约为30-60mm的中间坯，在各粗轧机前装有立辊轧机对中间坯的宽度进行控制；中间坯经中间保温辊道保温和边部感应加热器对边部温降进行补偿后，进入切头飞剪切除头尾，再由精轧高压水除鳞箱除去二次氧化铁皮，然后进入七机架精轧机进行轧制，达到最终的产品厚度；精轧机轧出的带钢在热输出辊道上，由高效的层流冷却系统将热轧带钢由终轧温度冷却到卷取温度进行卷取，完成后，卸卷小车把钢卷运至机旁打捆机处进行打捆，打捆完毕后，由钢卷运输系统将钢卷继续向后运送，经称重、标记后，分别运送到热轧钢卷成品库、冷轧原料库和精整原料库；需要检查的钢卷则由钢卷小车送到检查线，打开钢卷进行检查和取样后，再卷上，送回到钢卷运输系统，经打捆、称重、标记后分别送往热轧钢卷成品库、一冷轧原料库和精整原料库。四.主要设备技术参数及功能一次除鳞机及除鳞原理•一次除鳞机集管数量：上下各2喷嘴型式：扁平喷嘴每个集管喷嘴数：37个/每个集管喷射宽度约：2300mm水压在喷嘴处约：180～190bar除鳞机长度：约5600mm耗水量：最大710m3/h上、下喷嘴距离板坯约140mm除磷箱入出口侧有链帘，罩子带集水槽䦋㌌㏒㧀낈ᖺ琰茞ᓀ㵂ÜscaleFxFyBlasting-offwater(scaleloaded)SteamexplosionCracks12343HydromechanicaldescalingComponentpartsofthedescalingprocessBreakingofthescalelayerthroughhighkineticenergyofimpi...
